申请日2018.04.25
公开(公告)日2019.01.18
IPC分类号C02F9/04; C02F103/32
摘要
本实用新型公开了一种益生元生产用废水回收处理系统，其结构包括装置本体、活性炭过滤池、超滤池和再生水收集池，所述污水收集池的内部底侧位置设有搅拌装置，所述污水收集池的下一级与颗粒沉淀池连接，所述颗粒沉淀池的下一级与污水收集池连接，所述污水收集池的下一级与混凝池连接，所述混凝池的下一级通过出水口与多介质过滤池的进水口连接，所述多介质过滤池的下一级与活性炭过滤池连接，所述活性炭过滤池的下一级与超滤池连接，所述超滤池的下一级与再生水收集池连接。该一种益生元生产用废水回收处理系统，通过装置本体上设有的颗粒沉淀池及内部设有的沉淀板等装置，能够很好的对污水进行沉淀收集，方便了装置的使用，经济实用性较强。
权利要求书

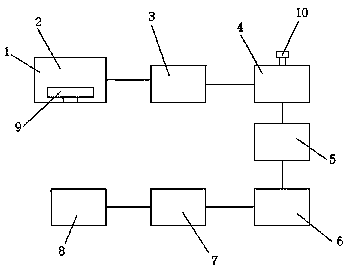

1.一种益生元生产用废水回收处理系统，其结构包括装置本体(1)、污水收集池(2)、颗粒沉淀池(3)、混凝池(4)、多介质过滤池(5)、活性炭过滤池(6)、超滤池(7)和再生水收集池(8)，其特征在于：所述装置本体(1)由污水收集池(2)、颗粒沉淀池(3)、混凝池(4)、多介质过滤池(5)、活性炭过滤池(6)、超滤池(7)和再生水收集池(8)组成，所述污水收集池(2)的内部底侧位置设有搅拌装置(9)，所述污水收集池(2)的下一级与颗粒沉淀池(3)连接，所述颗粒沉淀池(3)的下一级与污水收集池(2)连接，所述污水收集池(2)的下一级与混凝池(4)连接，所述混凝池(4)的上部设有药剂添加装置(10)，所述混凝池(4)的下一级通过出水口(14)与多介质过滤池(5)的进水口(11)连接，所述多介质过滤池(5)的下一级与活性炭过滤池(6)连接，所述活性炭过滤池(6)的下一级与超滤池(7)连接，所述超滤池(7)的下一级与再生水收集池(8)连接。
2.根据权利要求1所述的一种益生元生产用废水回收处理系统，其特征在于：所述污水收集池(2)、颗粒沉淀池(3)、混凝池(4)、多介质过滤池(5)、活性炭过滤池(6)、超滤池(7)和再生水收集池(8)之间通过进水口(11)和出水口(14)连接。
3.根据权利要求1所述的一种益生元生产用废水回收处理系统，其特征在于：所述颗粒沉淀池(3)的内部左侧位置设有沉淀板(15)，所述沉淀板(15)的底部设有沉淀物质分离口(16)。
4.根据权利要求1所述的一种益生元生产用废水回收处理系统，其特征在于：所述颗粒沉淀池(3)的右侧中部位置设有过滤板(12)，所述过滤板(12)的右侧位置设有反冲板(13)。
5.根据权利要求1所述的一种益生元生产用废水回收处理系统，其特征在于：所述多介质过滤池(5)的内部中间位置设有过滤板(12)，所述过滤板(12)的左侧上部位置设有聚污板(17)，所述过滤板(12)的右侧位置设有出污口(18)。
说明书
一种益生元生产用废水回收处理系统
技术领域
本实用新型涉及废水处理技术领域，具体为一种益生元生产用废水回收处理系统。
背景技术
随着工业化的发展，水资源越来越短缺，污水排放量越来越大，面源污染加剧，加上缺少适用和节能的治理技术，污水管网和水处理设施建设滞后等，成为我国新农村和城市化建设的障碍之一。我国将环境保护作为一项基本国策，保护水资源，节能减排，势在必行。现有的污水处理一般将污水处理达标后排放，但是这部分水还有很大的利用价值，进一步处理达到杂用水标准后，可广泛用于灌溉、绿化、保洁、冷却等多个领域，可以减少自来水的使用。
实用新型内容
本实用新型的目的在于提供一种益生元生产用废水回收处理系统，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种益生元生产用废水回收处理系统，其结构包括装置本体、污水收集池、颗粒沉淀池、混凝池、多介质过滤池、活性炭过滤池、超滤池和再生水收集池，所述装置本体由污水收集池、颗粒沉淀池、混凝池、多介质过滤池、活性炭过滤池、超滤池和再生水收集池组成，所述污水收集池的内部底侧位置设有搅拌装置，所述污水收集池的下一级与颗粒沉淀池连接，所述颗粒沉淀池的下一级与污水收集池连接，所述污水收集池的下一级与混凝池连接，所述混凝池的上部设有药剂添加装置，所述混凝池的下一级通过出水口与多介质过滤池的进水口连接，所述多介质过滤池的下一级与活性炭过滤池连接，所述活性炭过滤池的下一级与超滤池连接，所述超滤池的下一级与再生水收集池连接。
作为本实用新型的一种优选实施方式，所述污水收集池、颗粒沉淀池、混凝池、多介质过滤池、活性炭过滤池、超滤池和再生水收集池之间通过进水口和出水口连接。
作为本实用新型的一种优选实施方式，所述颗粒沉淀池的内部左侧位置设有沉淀板，所述沉淀板的底部设有沉淀物质分离口。
作为本实用新型的一种优选实施方式，所述颗粒沉淀池的右侧中部位置设有过滤板，所述过滤板的右侧位置设有反冲板。
作为本实用新型的一种优选实施方式，所述多介质过滤池的内部中间位置设有过滤板，所述过滤板的左侧上部位置设有聚污板，所述过滤板的右侧位置设有出污口。
与现有技术相比，本实用新型的有益效果如下：
该一种益生元生产用废水回收处理系统，通过装置本体上设有的颗粒沉淀池及内部设有的反冲板及沉淀板，可以对颗粒物进行快速的沉淀，且有效的防止颗粒物对过滤板的堵塞，方便了装置的污水处理。
该一种益生元生产用废水回收处理系统，通过装置本体上设有的多介质过滤池及内部设有的聚污板和外部设有的出污口，可以快速的污物进行排出，方便了废水的下级过滤。
