申请日2018.04.25
公开(公告)日2019.01.08
IPC分类号B01D29/03; B01D29/64; B01D29/94
摘要
本实用新型公开了一种用于农村生活废水处理的污泥处理设备，包括污水处理箱体，所述污水处理箱体，所述污水处理箱体的内部固定安装有倾斜设置的过滤网板，所述污水处理箱体的顶部沿其长度方向开设有滑动槽，所述滑动槽内活动设置有滑动支撑块，所述滑动支撑块沿纵向设置有贯穿的穿孔，且通过穿孔活动安装有支撑杆，所述支撑杆位于污水处理箱体内的一端固定安装有沿过滤网板宽度方向设置的污泥刮板。本实用新型通过过滤网板将含有废水与污泥进行分离，对废水进行重新利用，提高了水资源的利用率，避免水资源浪费，且通过污泥刮板和污泥收集槽对污泥进行刮除和收集，提高了过滤网板的清洁效率和使用寿命，适宜推广使用。
权利要求书

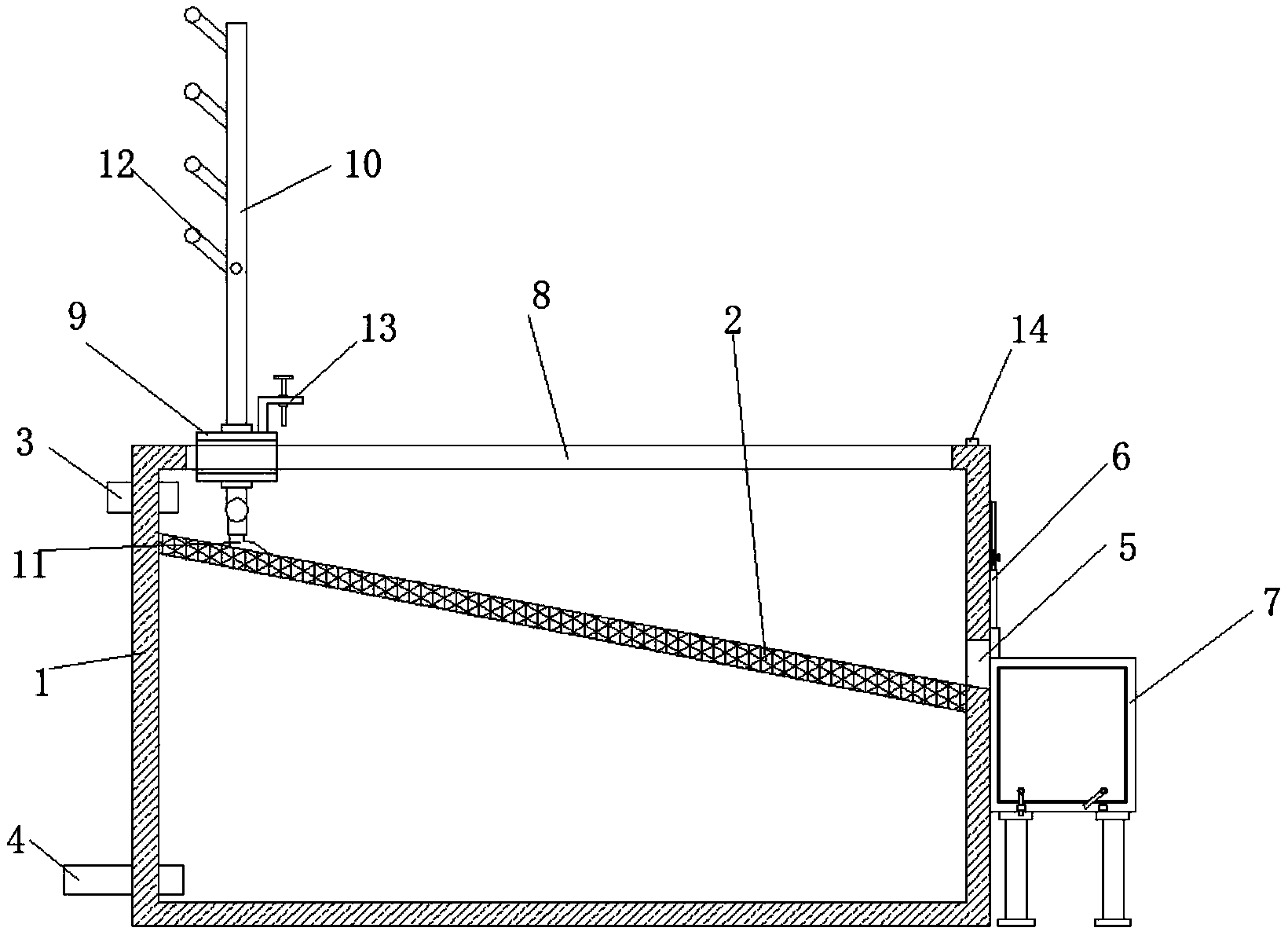

1.一种用于农村生活废水处理的污泥处理设备，包括污水处理箱体(1)，其特征在于，所述污水处理箱体(1)的内部固定安装有倾斜设置的过滤网板(2)，所述污水处理箱体(1)的顶部沿其长度方向开设有滑动槽(8)，所述滑动槽(8)内活动设置有滑动支撑块(9)，所述滑动支撑块(9)沿纵向设置有贯穿的穿孔，且通过穿孔活动安装有支撑杆(10)，所述支撑杆(10)位于污水处理箱体(1)内的一端固定安装有沿过滤网板(2)宽度方向设置的污泥刮板(11)，所述支撑杆(10)位于污水处理箱体(1)外的部分自上而下等距离焊接有T形扶杆(12)，所述污水处理箱体(1)位于过滤网板(2)高度相对低的一端侧壁开设有污泥排口(5)，且污泥排口(5)处设置有开关装置(6)，所述污水处理箱体(1)的外侧位于污泥排口(5)处设置有污泥收集槽(7)。
2.根据权利要求1所述的一种用于农村生活废水处理的污泥处理设备，其特征在于，所述开关装置(6)包括密封阀板(62)，且污泥排口(5)两端侧污水处理箱体(1)外壁对称设置有滑动轨道(61)，所述密封阀板(62)的两端活动安装在两条滑动轨道(61)上，所述密封阀板(62)的上侧边中部固定设置有与其垂直的活动齿条(63)，所述污水处理箱体(1)的外壁位于活动齿条(63)的一侧转动安装有调节齿轮(64)，且调节齿轮(64)与活动齿条(63)相啮合。
3.根据权利要求1所述的一种用于农村生活废水处理的污泥处理设备，其特征在于，所述污泥收集槽(7)的上侧为开口，且底部设置有倾斜的导流板(71)，所述污泥收集槽(7)位于导流板(71)高度低的一端侧壁开设有排污口(72)，且排污口(72)的上侧壁转动连接有封堵板(73)，所述封堵板(73)的外壁下侧边转动安装有两个限位杆(74)，且排污口(72)的外壁下侧边固定设置有两个L形限位块(75)，且两个限位杆(74)与两个L形限位块(75)的位置相对应。
4.根据权利要求1所述的一种用于农村生活废水处理的污泥处理设备，其特征在于，所述污水处理箱体(1)位于过滤网板(2)高度相对高的一端侧壁设置有废水进口(3)，且废水进口(3)位于过滤网板(2)的上方。
5.根据权利要求1所述的一种用于农村生活废水处理的污泥处理设备，其特征在于，所述污水处理箱体(1)的底部侧壁设置有排水口(4)，且排水口(4)处设置有阀门。
6.根据权利要求1所述的一种用于农村生活废水处理的污泥处理设备，其特征在于，所述滑动支撑块(9)上设置有活动固定插销(13)，且污水处理箱体(1)位于滑动槽(8)一端的位置设置有固定孔(14)。
说明书
一种用于农村生活废水处理的污泥处理设备
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种用于农村生活废水处理的污泥处理设备。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水。废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等。小城市更严重。大便等一般不直接排入，而是有收集措施。废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的，而常常要几种方法组成处理系统，才能达到处理的要求。按处理程度的不同，废水处理系统可分为一级处理、二级处理和深度处理。
农村在日常生活中，常常需要对农作物进行清洗，而清洗后的水中含有大量的污泥，传统的处理方式为，直接倒掉含有污泥的废水，造成水资源的浪费，此类废水只需将污泥与水分离后，分离出来的水还可进行利用，进行灌溉和初步清洗，而目前农村缺乏此类处理设备，为此我们设计出一种用于农村生活废水处理的污泥处理设备，来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于农村生活废水处理的污泥处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于农村生活废水处理的污泥处理设备，包括污水处理箱体，所述污水处理箱体的内部固定安装有倾斜设置的过滤网板，所述污水处理箱体的顶部沿其长度方向开设有滑动槽，所述滑动槽内活动设置有滑动支撑块，所述滑动支撑块沿纵向设置有贯穿的穿孔，且通过穿孔活动安装有支撑杆，所述支撑杆位于污水处理箱体内的一端固定安装有沿过滤网板宽度方向设置的污泥刮板，所述支撑杆位于污水处理箱体外的部分自上而下等距离焊接有T形扶杆，所述污水处理箱体位于过滤网板高度相对低的一端侧壁开设有污泥排口，且污泥排口处设置有开关装置，所述污水处理箱体的外侧位于污泥排口处设置有污泥收集槽。
优选的，所述开关装置包括密封阀板，且污泥排口两端侧污水处理箱体外壁对称设置有滑动轨道，所述密封阀板的两端活动安装在两条滑动轨道上，所述密封阀板的上侧边中部固定设置有与其垂直的活动齿条，所述污水处理箱体的外壁位于活动齿条的一侧转动安装有调节齿轮，且调节齿轮与活动齿条相啮合。
优选的，所述污泥收集槽的上侧为开口，且底部设置有倾斜的导流板，所述污泥收集槽位于导流板高度低的一端侧壁开设有排污口，且排污口的上侧壁转动连接有封堵板，所述封堵板的外壁下侧边转动安装有两个限位杆，且排污口的外壁下侧边固定设置有两个L形限位块，且两个限位杆与两个L形限位块的位置相对应。
优选的，所述污水处理箱体位于过滤网板高度相对高的一端侧壁设置有废水进口，且废水进口位于过滤网板的上方。
优选的，所述污水处理箱体的底部侧壁设置有排水口，且排水口处设置有阀门。
优选的，所述滑动支撑块上设置有活动固定插销，且污水处理箱体位于滑动槽一端的位置设置有固定孔。
与现有技术相比，本实用新型的有益效果是：本实用新型通过过滤网板将含有废水与污泥进行分离，对废水进行重新利用，提高了水资源的利用率，避免水资源浪费，且通过污泥刮板和污泥收集槽对污泥进行刮除和收集，提高了过滤网板的清洁效率和使用寿命，适宜推广使用。
