申请日2018.04.25
公开(公告)日2019.01.04
IPC分类号C02F9/04; C02F11/12
摘要
本实用新型属于水处理设备技术领域，提出了一种废水污水深度处理环保设备，包括与进水管依次连接的污水池、过滤装置、净水装置、清水存储箱，过滤装置与净水装置之间的管道上连接有加药箱，过滤装置与净水装置均与排污装置连接，排污装置连接有污泥处理装置，排污装置包括排污口、排污盖、排污管、污泥泵，排污口设置在过滤装置、净水装置的底部，排污盖设置在排污口处，排污口与排污管连接，排污管通过污泥泵与污泥处理装置连接，排污口下方设置有空腔，空腔的内壁上设置有环形凸沿，排污盖通过若干弹簧设置在环形凸沿上，排污管与环形凸沿中心部位的通孔连接。本实用新型解决了现有技术中对污泥清理不方便的问题。
权利要求书

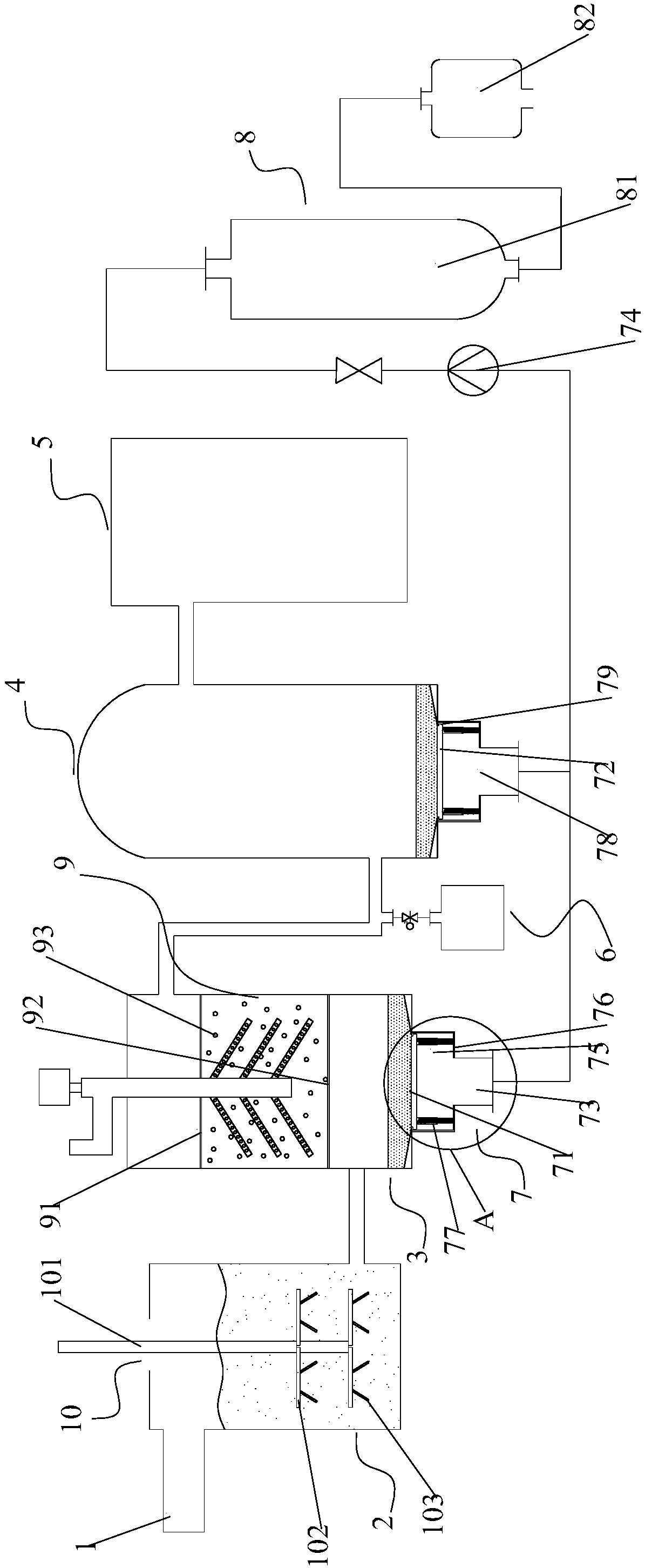

1.一种废水污水深度处理环保设备，其特征在于，包括与进水管(1)依次连接的污水池(2)、过滤装置(3)、净水装置(4)、清水存储箱(5)，所述过滤装置(3)与所述净水装置(4)之间的管道上连接有加药箱(6)，所述过滤装置(3)与所述净水装置(4)均连接有排污装置(7)，所述排污装置(7)连接有污泥处理装置(8)，
所述排污装置(7)包括排污口(71)、排污盖(72)、排污管(73)、污泥泵(74)，所述过滤装置(3)、所述净水装置(4)的底部均设置有所述排污口(71)，所述排污盖(72)设置在所述排污口(71)处，所述排污口(71)与所述排污管(73)连接，所述排污管(73)通过所述污泥泵(74)与所述污泥处理装置(8)连接，
所述排污口(71)下方设置有空腔(75)，所述空腔(75)的内壁上设置有环形凸沿(76)，所述排污盖(72)通过若干弹簧(77)设置在所述环形凸沿(76)上。
2.根据权利要求1所述的一种废水污水深度处理环保设备，其特征在于，所述排污盖(72)的外壁上沿周向设置有凸沿二(79)。
3.根据权利要求1所述的一种废水污水深度处理环保设备，其特征在于，所述过滤装置(3)内设置有滤料区(9)，所述滤料区(9)包括设置在所述过滤装置(3)内的板一(91)、板二(92)及设置在所述板一(91)、所述板二(92)之间的滤珠(93)，所述板一(91)、所述板二(92)均为网状结构。
4.根据权利要求1所述的一种废水污水深度处理环保设备，其特征在于，所述污水池(2)内设置有搅拌器(10)，所述搅拌器(10)包括设置在所述污水池(2)内的安装杆(101)及设置在所述安装杆(101)下部的若干搅拌杆一(102)，所述搅拌杆一(102)上还设置有若干搅拌杆二(103)。
5.根据权利要求4所述的一种废水污水深度处理环保设备，其特征在于，若干所述搅拌杆一(102)均平行于所述污水池(2)的底部设置，所述搅拌杆二(103)均倾斜朝向所述污水池(2)的底部设置。
6.根据权利要求1所述的一种废水污水深度处理环保设备，其特征在于，所述污泥处理装置(8)包括依次与所述污泥泵(74)连接的污泥浓缩装置(81)、污泥脱水装置(82)。
说明书
一种废水污水深度处理环保设备
技术领域
本实用新型属于水处理设备技术领域，涉及一种废水污水深度处理环保设备。
背景技术
随着经济的不断发展，生态环境的保护以及资源合理有效地利用成为人们日益关注的焦点，目前在我国环境污染严重，工业废水和城市生活废水的排放造成了环境的污染，同时水资源的过度开采和使用，使我国面临严重的水危机。目前的工业污水处理装置大都只是将污水处理到排放标准后直接排放，这样就导致了水资源的极大浪费。现有的污水处理设备可以对污水在处理后将水通入净水箱中进行储存，达到节约水资源的目的。但是目前的污水处理设备对沉积的污泥进行清理时，十分不方便，耗时耗力。
实用新型内容
本实用新型提出一种废水污水深度处理环保设备，解决了现有技术中对污泥清理不方便的问题。
本实用新型的技术方案是这样实现的：
一种废水污水深度处理环保设备，包括：
与进水管依次连接的污水池、过滤装置、净水装置、清水存储箱，所述过滤装置与所述净水装置之间的管道上连接有加药箱，所述过滤装置与所述净水装置均连接有排污装置，所述排污装置连接有污泥处理装置，
所述排污装置包括排污口、排污盖、排污管、污泥泵，所述过滤装置、所述净水装置的底部均设置有所述排污口，所述排污盖设置在所述排污口处，所述排污口与所述排污管连接，所述排污管通过所述污泥泵与所述污泥处理装置连接，
所述排污口下方设置有空腔，所述空腔的内壁上设置有环形凸沿，所述排污盖通过若干弹簧设置在所述环形凸沿上。
作为进一步的技术方案，所述排污盖的外壁上沿周向设置有凸沿二。
作为进一步的技术方案，所述过滤装置内设置有滤料区，所述滤料区包括设置在所述过滤装置内的板一、板二及设置在所述板一、所述板二之间的滤珠，所述板一、所述板二均为网状结构。
作为进一步的技术方案，所述污水池内设置有搅拌器，所述搅拌器包括设置在所述污水池内的安装杆及设置在所述安装杆下部的若干搅拌杆一，所述搅拌杆一上还设置有若干搅拌杆二。
作为进一步的技术方案，若干所述搅拌杆一均平行于所述污水池的底部设置，所述搅拌杆二均倾斜朝向所述污水池的底部设置。
作为进一步的技术方案，所述污泥处理装置包括依次与所述污泥泵连接的污泥浓缩装置、污泥脱水装置。
本实用新型使用原理及有益效果为：
1、本实用新型中的污水深度处理设备可以对污水进行过滤，净化，在水质达标后，通过清水存储箱进行存储，合理利用水资源，达到节约水资源的目的。污水通过过滤装置后，可以对污水中的大颗粒杂质进行过滤去除，再进入净水装置中，此时，加药箱中的净水药液也随污水进入净水装置中，通过与污水中金属离子等进行反应，达到净水的目的，且反应后的物质易絮凝沉淀，与水分离，不会随水流入下一装置，净水效果好。
过滤装置与净水装置的底部都会不断的沉积污泥，所以设置排污装置就尤为重要。污泥在进行沉淀累积之后，在重力的作用下，会将排污盖向下压，此时，排污口就会打开，污泥会流入排污管，再经由污泥泵抽入污泥处理装置中，在污泥的量不足以打开排污口时，排污盖通过弹簧顶紧设置在排污口处，凸沿二可以在弹簧顶紧排污盖时将排污盖限位在排污口处，使得本污水处理设备仍然处于密闭的环境，不会影响污水的处理进度。本污水处理设备中的排污装置不需要耗费人力来定期清理污泥，方便省力，十分可靠。
2、本实用新型中的过滤装置内设置有滤料区，滤料区内设置有滤珠，滤珠可以为泡沫滤珠，泡沫滤珠质轻、比表面积大、吸附能力强、脱污能力强，所以可以达到较好的净化效果，板一和板二可以挡住滤珠而又不会影响污水的流动。
3、本实用新型中的污水池内设置有搅拌器，搅拌器在污水池内进行搅动，可以有效的防止污水中的物质在污水池中沉淀，污物沉淀后不仅难以清理，而且污物累积时间较长后，会进一步变质、散发恶味，对污水造成进一步污染，所以搅拌器的设置可以防止上述问题的发生。
安装杆上设置有若干搅拌杆一，搅拌杆一上还设置有若干搅拌杆二，搅拌杆二倾斜设置，这样的设置，搅动面积更大，且搅动效果更好，可以有效的防止污物沉淀，使得本设备运行的更可靠、更稳定。
4、本实用新型中的污泥经污泥泵抽吸到污泥浓缩装置，经浓缩后，再进入污泥脱水装置，污泥经脱水之后，还可以进行再利用，如制造成人行道地砖等，废物利用，节能环保。
