申请日2018.04.25
公开(公告)日2019.01.08
IPC分类号C02F1/00
摘要
本实用新型公开了一种生活废水处理用格栅池，包括池体，所述池体内部滑动连接有多个垂直设置的格栅，池体的两端均连接有导水管，池体的顶端滑动连接有垂直设置的活动板，所述池体的顶端两侧均开有第一滑槽，第一滑槽内滑动连接有第一滑块，池体的一侧侧壁上通过螺钉安装有第一电动机，第一电动机的输出轴连接有转动连接在第一滑槽内的第一螺纹杆，第一螺纹杆与第一滑块螺纹连接，所述活动板的一侧侧壁底端通过螺钉安装有两个水平设置的第一气缸，第一气缸的活塞杆穿过活动板的侧壁连接有顶端开口的接料盒。本实用新型能够带动活动板在池体上运动，方便对格栅进行快速清洁，并对清洁的垃圾进行收集，清洁效果好。
权利要求书
1.一种生活废水处理用格栅池，包括池体(4)，其特征在于，所述池体(4)内部滑动连接有多个垂直设置的格栅(1)，池体(4)的两端均连接有导水管(2)，池体(4)的顶端滑动连接有垂直设置的活动板(3)，所述池体(4)的顶端两侧均开有第一滑槽，第一滑槽内滑动连接有第一滑块(7)，池体(4)的一侧侧壁上通过螺钉安装有第一电动机(8)，第一电动机(8)的输出轴连接有转动连接在第一滑槽内的第一螺纹杆(6)，第一螺纹杆(6)与第一滑块(7)螺纹连接，所述活动板(3)的一侧侧壁底端通过螺钉安装有两个水平设置的第一气缸(11)，第一气缸(11)的活塞杆穿过活动板(3)的侧壁连接有顶端开口的接料盒(10)，活动板(3)的侧壁上开有垂直设置的第二滑槽，第二滑槽内滑动连接有第二滑块(13)，活动板(3)的顶端通过螺钉安装有第二电动机(17)，第二电动机(17)的输出轴连接有转动连接在第二滑槽内的第二螺纹杆(12)，第二螺纹杆(12)与第二滑块(13)螺纹连接，第二滑块(13)的一侧焊接有活动框架(14)，活动框架(14)的一侧侧壁上通过螺钉安装有安装有两个第三电动机(22)，第三电动机(22)的输出轴连接有转动连接在活动框架(14)内部的清洗辊(20)，所述活动板(3)的侧壁顶端焊接有固定板，固定板的顶端通过螺钉安装有两个垂直设置的第二气缸(18)，第二气缸(18)的活塞杆连接有安装块(16)，安装块(16)位于固定板的下方，安装块(16)的底端两侧均安装有挂钩(15)。
2.根据权利要求1所述的一种生活废水处理用格栅池，其特征在于，所述格栅(1)的顶端安装有两个连接环，格栅(1)的两侧侧壁上均设有第一限位块，池体(4)的两侧内壁上均开有多个垂直设置的第一限位槽(5)，第一限位块滑动连接在第一限位槽(5)。
3.根据权利要求1所述的一种生活废水处理用格栅池，其特征在于，所述接料盒(10)的内部安装有水平设置的滤网(9)，接料盒(10)的侧壁底端连接有出水管。
4.根据权利要求1所述的一种生活废水处理用格栅池，其特征在于，所述活动框架(14)的一侧侧壁上设有两个第二限位块，活动板(3)的一侧侧壁上开有两个第二限位槽，第二限位块滑动连接在第二限位槽内。
5.根据权利要求1所述的一种生活废水处理用格栅池，其特征在于，所述固定板的底端安装有多个出水喷头，出水喷头的一端连接有自来水管，自来水管上设有阀门。
6.根据权利要求1所述的一种生活废水处理用格栅池，其特征在于，所述池体(4)的侧壁上安装有控制器，控制器的入端连接有电源，控制器的输出端连接有第一电动机(8)、第二电动机(17)、第三电动机(22)、第一气缸(11)和第二气缸(18)。
说明书
一种生活废水处理用格栅池
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种生活废水处理用格栅池。
背景技术
随着社会经济的快速发展，工业污水和生活污水排放量日益增大，污水中含有大颗粒杂质，如纤维、塑料、木条、砂石等等，污水处理必须有格栅，格栅都设置在格栅池内，格栅在一段时间的使用后，会在格栅上粘连垃圾，需要对格栅以及格栅上的垃圾进行清洁，为此我们提出一种生活废水处理用格栅池。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种生活废水处理用格栅池。
为了实现上述目的，本实用新型采用了如下技术方案：

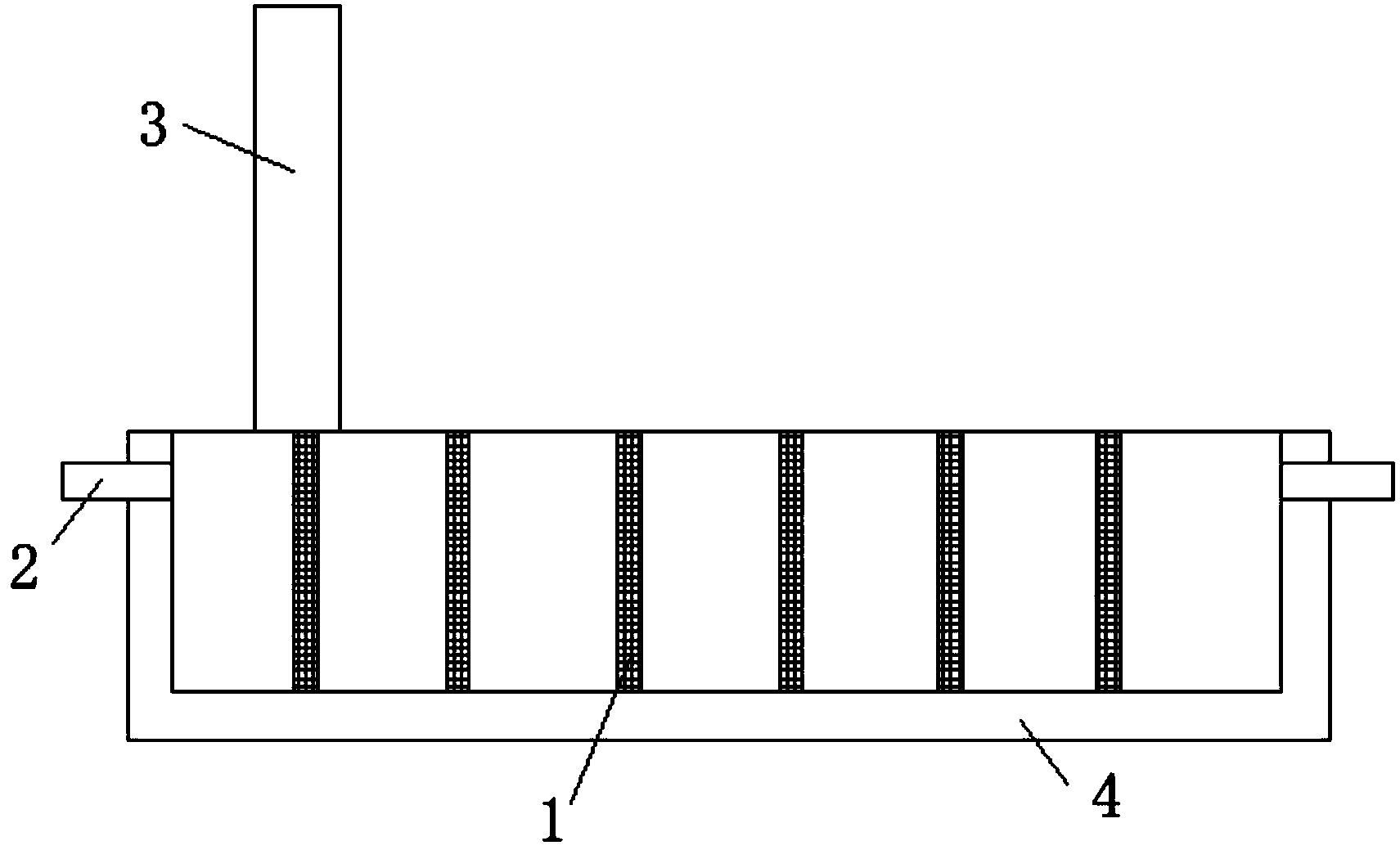

一种生活废水处理用格栅池，包括池体，所述池体内部滑动连接有多个垂直设置的格栅，池体的两端均连接有导水管，池体的顶端滑动连接有垂直设置的活动板，所述池体的顶端两侧均开有第一滑槽，第一滑槽内滑动连接有第一滑块，池体的一侧侧壁上通过螺钉安装有第一电动机，第一电动机的输出轴连接有转动连接在第一滑槽内的第一螺纹杆，第一螺纹杆与第一滑块螺纹连接，所述活动板的一侧侧壁底端通过螺钉安装有两个水平设置的第一气缸，第一气缸的活塞杆穿过活动板的侧壁连接有顶端开口的接料盒，活动板的侧壁上开有垂直设置的第二滑槽，第二滑槽内滑动连接有第二滑块，活动板的顶端通过螺钉安装有第二电动机，第二电动机的输出轴连接有转动连接在第二滑槽内的第二螺纹杆，第二螺纹杆与第二滑块螺纹连接，第二滑块的一侧焊接有活动框架，活动框架的一侧侧壁上通过螺钉安装有安装有两个第三电动机，第三电动机的输出轴连接有转动连接在活动框架内部的清洗辊，所述活动板的侧壁顶端焊接有固定板，固定板的顶端通过螺钉安装有两个垂直设置的第二气缸，第二气缸的活塞杆连接有安装块，安装块位于固定板的下方，安装块的底端两侧均安装有挂钩。
优选的，所述格栅的顶端安装有两个连接环，格栅的两侧侧壁上均设有第一限位块，池体的两侧内壁上均开有多个垂直设置的第一限位槽，第一限位块滑动连接在第一限位槽。
优选的，所述接料盒的内部安装有水平设置的滤网，接料盒的侧壁底端连接有出水管。
优选的，所述活动框架的一侧侧壁上设有两个第二限位块，活动板的一侧侧壁上开有两个第二限位槽，第二限位块滑动连接在第二限位槽内。
优选的，所述固定板的底端安装有多个出水喷头，出水喷头的一端连接有自来水管，自来水管上设有阀门。
优选的，所述池体的侧壁上安装有控制器，控制器的入端连接有电源，控制器的输出端连接有第一电动机、第二电动机、第三电动机、第一气缸和第二气缸。
本实用新型的有益效果：
通过格栅、导水管、活动板、池体、限位槽、第一螺纹杆、第一滑块和第一电动机的设置，能够带动活动板在池体上运动，方便对每个格栅进行清洁;
通过活动板、滤网、接料盒、第一气缸、第二螺纹杆、第二滑块、活动框架、挂钩、安装块、第二电动机、第二气缸、出水喷头、清洗辊、第二限位块和第三电动机的设置，能够对格栅进行快速清洁，并对清洁的垃圾进行收集，本装置能够带动活动板在池体上运动，方便对格栅进行快速清洁，并对清洁的垃圾进行收集，清洁效果好。
