申请日2018.04.25
公开(公告)日2019.01.08
IPC分类号C02F11/13
摘要
本实用新型提供一种污泥用低温干燥装置，包括干燥器主体，在该干燥器主体的上部开设有进风口，下部开设出风口，所述出风口连接抽气装置;干燥器主体的中部设有进料口，干燥器主体上部一侧开设有出料口;在干燥器主体内装有挡板，所述挡板位于所述出风口与进料口之间，所述挡板包括下挡板和圆筒状挡板;所述下挡板通过连杆固定在干燥器主体内壁上，所述圆筒状挡板与下挡板相连，所述圆筒状挡板通过环状挡片与干燥器主体内壁固定连接;所述挡板上开有若干个微孔;干燥器主体顶部安装有电机二，所述电机二的主动轴连接转轴，所述转轴穿过干燥器主体深入干燥器主体内腔中，所述转轴上连接有螺旋桨片。本实用新型结构简单、操作方便、劳动强度低。
权利要求书

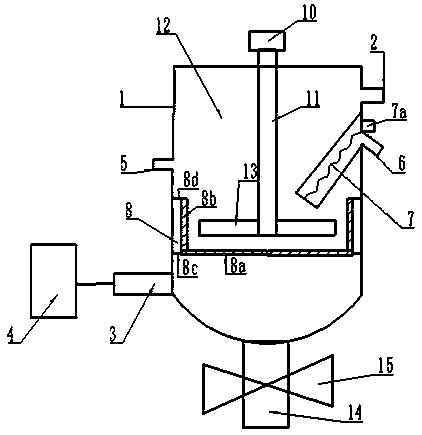

1.一种污泥用低温干燥装置，其特征在于，包括干燥器主体，所述干燥器主体呈圆筒状;在该干燥器主体的上部开设有进风口，下部开设出风口，所述出风口连接抽气装置;干燥器主体的中部设有进料口，干燥器主体上部一侧开设有出料口，所述出料口处设置有螺旋推进器，所述螺旋推进器连接电机一;在干燥器主体内装有挡板，所述挡板位于所述出风口与进料口之间，所述挡板包括下挡板和圆筒状挡板;所述下挡板通过连杆固定在干燥器主体内壁上，所述圆筒状挡板与下挡板相连，所述圆筒状挡板通过环状挡片与干燥器主体内壁固定连接;所述挡板上开有若干个微孔;干燥器主体顶部安装有电机二，所述电机二的主动轴连接转轴，所述转轴穿过干燥器主体深入干燥器主体内腔中，所述转轴上连接有螺旋桨片;所述干燥器主体底部设置有排液口。
2.如权利要求1所述的一种污泥用低温干燥装置，其特征在于，所述电机二为变速电机。
3.如权利要求1所述的一种污泥用低温干燥装置，其特征在于，所述排液口处设置有阀门。
说明书
一种污泥用低温干燥装置
技术领域
本实用新型属于干燥装置领域，尤其涉及一种污泥用低温干燥装置。
背景技术
随着我国城市污水处理率的逐步提高，污水处理厂的污泥产量也在急剧增加，经过机械脱水后的污泥含水率一般在75～85%之间，若不进行处理而直接排放，不仅占用大量土地，而且会带来二次污染。目前的污泥干燥器大都需要大量的外部能源对其进行加热，从而使污泥在高温加热下脱水，然后再排出干燥器。 这种做法主要存在两个缺陷：一是消耗了大量的能源，干燥后的污泥会带走一部分的热量， 这部分能量很难回收，再利用率很低;二是由于污泥是在高温下干燥，一部分污泥会因为加热过度而被烧焦，散发出难闻的焦臭味，对周围的环境造成影响。
实用新型内容
本实用新型的目的在于提供一种污泥用低温干燥装置，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：
一种污泥用低温干燥装置，包括干燥器主体，所述干燥器主体为圆筒状;在该干燥器主体的上部开设有进风口，下部开设出风口，所述出风口连接抽气装置;干燥器主体的中部设有进料口，干燥器主体上部一侧开设有出料口，所述出料口处设置有螺旋推进器，所述螺旋推进器连接电机一;在干燥器主体内装有挡板，所述挡板位于所述出风口与进料口之间，所述挡板包括下挡板和圆筒状挡板;所述下挡板通过连杆固定在干燥器主体内壁上，所述圆筒状挡板与下挡板相连，所述圆筒状挡板通过环状挡片与干燥器主体内壁固定连接;所述挡板上开有若干个微孔;干燥器主体顶部安装有电机二，所述电机二的主动轴连接转轴，所述转轴穿过干燥器主体深入干燥器主体内腔中，所述转轴上连接有螺旋桨片;所述干燥器主体底部设置有排液口。
进一步的，所述电机二为变速电机。
进一步的，所述排液口处设置有阀门。
有益效果：本实用新型实现了将湿污泥在低温下干燥，有效地节约了能源，避免了污泥在高温干燥时产生的焦臭味，改善了周围的环 境;另外，本实用新型结构简单、操作方便、劳动强度低。
