申请日2018.04.24
公开(公告)日2019.01.01
IPC分类号B01D53/86; B01D53/78
摘要
本实用新型公开了一种印染污水站废气处理装置，包括废气箱、集气管、一级吸收塔和二级吸收塔，所述废气箱的顶部设有集气管，所述废气箱与一级吸收塔通过集气管相连通，所述一级吸收塔的内底部固定连接有一级塔贮液箱，所述一级塔贮液箱的一侧设有出水阀门，所述一级塔贮液箱的上方设有光催化氧化设备，所述光催化氧化设备与一级吸收塔的内壁固定连接，所述一级吸收塔的内顶部固定连接有气体传感器，且一级吸收塔外壁的一侧设有传感器显示屏，此印染污水站废气处理装置能够通过自动化的设备使废气处理的更加充分，且整套系统的工艺简单，运行稳定，废气处理效率高，排放达到标准。
权利要求书

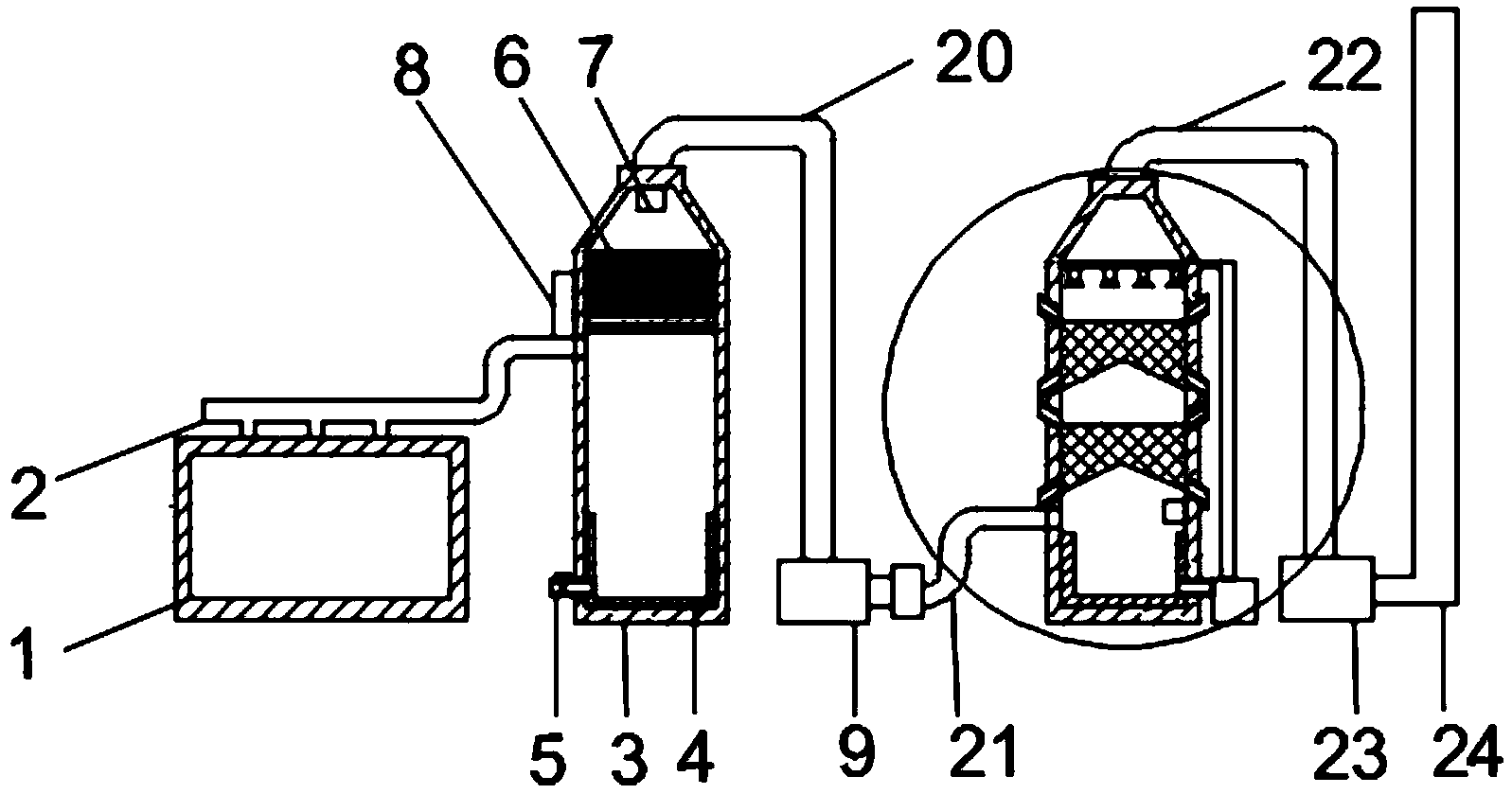

1.一种印染污水站废气处理装置，包括废气箱(1)、集气管(2)、一级吸收塔(3)和二级吸收塔(10)，其特征在于：所述废气箱(1)的顶部设有集气管(2)，所述废气箱(1)与一级吸收塔(3)通过集气管(2)相连通，所述一级吸收塔(3)的内底部固定连接有一级塔贮液箱(4)，所述一级塔贮液箱(4)的一侧设有出水阀门(5)，所述一级塔贮液箱(4)的上方设有光催化氧化设备(6)，所述光催化氧化设备(6)与一级吸收塔(3)的内壁固定连接，所述一级吸收塔(3)的内顶部固定连接有气体传感器(7)，且一级吸收塔(3)外壁的一侧设有传感器显示屏(8)，所述一级吸收塔(3)的出口固定连接第一输气管(20)的一端，所述第一输气管(20)的另一端固定连接第一引风机(9)的输入端，所述第一引风机(9)的输出端固定连接第二输气管(21)的一端，所述第二输气管(21)的另一端与二级吸收塔(10)的一侧固定连接，所述二级吸收塔(10)的内底部固定连接有二级塔贮液箱(17)，所述二级吸收塔(10)一侧的底部设有出水管(18)，所述出水管(18)贯穿二级吸收塔(10)与二级塔贮液箱(17)相连通，所述二级塔贮液箱(17)的上方设有填料网板(13)，所述二级吸收塔(10)的两侧均设有进料管(14)和出料管(15)，所述进料管(14)和出料管(15)与填料网板(13)相连通，所述二级吸收塔(10)内壁的一侧设有PH控制器(16)，所述PH控制器(16)位于填料网板(13)的下方，且位于二级塔贮液箱(17)的上方，所述二级吸收塔(10)的出口固定连接第三输气管(22)的一端，所述第三输气管(22)的另一端固定连接第二引风机(23)的输入端，所述第二引风机(23)的输出端固定连接排放管(24)。
2.根据权利要求1所述的一种印染污水站废气处理装置，其特征在于：所述二级吸收塔(10)的内顶部设有喷淋管(11)，所述喷淋管(11)的底部设有喷淋头(12)，且喷淋头(12)设有多个。
3.根据权利要求1所述的一种印染污水站废气处理装置，其特征在于：所述填料网板(13)设有两个，均固定连接在二级吸收塔(10)的内壁上。
4.根据权利要求1所述的一种印染污水站废气处理装置，其特征在于：所述填料网板(13)的底部呈倒V状。
5.根据权利要求1所述的一种印染污水站废气处理装置，其特征在于：所述出水管(18)固定连接水泵(19)，所述水泵(19)与喷淋管(11)相连接。
说明书
一种印染污水站废气处理装置
技术领域
本实用新型涉及印染污水站废气处理技术领域，具体为一种印染污水站废气处理装置。
背景技术
现存的污水站废气处理主要是直接将带有刺激性气味的废水加药进行除臭，然后将除臭的废气直接排放到空气中，但是没有对其中的污染物质进行分解处理，随着科技的发展和人们对自然环境的要求越来越高，对于这种印染污水站废气的处理要求标准也越来越高，需要将此种污水站的废气充分分离处理以后才能安全的排出。为此，我们提出一种印染污水站废气处理装置。
实用新型内容
本实用新型的目的在于提供一种印染污水站废气处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种印染污水站废气处理装置，包括废气箱、集气管、一级吸收塔和二级吸收塔，所述废气箱的顶部设有集气管，所述废气箱与一级吸收塔通过集气管相连通，所述一级吸收塔的内底部固定连接有一级塔贮液箱，所述一级塔贮液箱的一侧设有出水阀门，所述一级塔贮液箱的上方设有光催化氧化设备，所述光催化氧化设备与一级吸收塔的内壁固定连接，所述一级吸收塔的内顶部固定连接有气体传感器，且一级吸收塔外壁的一侧设有传感器显示屏，所述一级吸收塔的出口固定连接第一输气管的一端，所述第一输气管的另一端固定连接第一引风机的输入端，所述第一引风机的输出端固定连接第二输气管的一端，所述第二输气管的另一端与二级吸收塔的一侧固定连接，所述二级吸收塔的内底部固定连接有二级塔贮液箱，所述二级吸收塔一侧的底部设有出水管，所述出水管贯穿二级吸收塔与二级塔贮液箱相连通，所述二级塔贮液箱的上方设有填料网板，所述二级吸收塔的两侧均设有进料管和出料管，所述进料管和出料管与填料网板相连通，所述二级吸收塔内壁的一侧设有PH控制器，所述PH控制器位于填料网板的下方，且位于二级塔贮液箱的上方，所述二级吸收塔的出口固定连接第三输气管的一端，所述第三输气管的另一端固定连接第二引风机的输入端，所述第二引风机的输出端固定连接排放管。
优选的，所述二级吸收塔的内顶部设有喷淋管，所述喷淋管的底部设有喷淋头，且喷淋头设有多个。
优选的，所述填料网板设有两个，均固定连接在二级吸收塔的内壁上。
优选的，所述填料网板的底部呈倒V状。
优选的，所述出水管固定连接水泵，所述水泵与喷淋管相连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型设有两个废气吸收塔，塔内设有不同的废气处理装置，能够对吸收的废气进行两轮处理，且塔壁上设有加药装置，添加剂能够对塔内的气体进行反应，使气体反应的更加充分。
2、本实用新型能够通过全自动化的设备对污水站的废气进行处理，不需要人工操作，塔内的电子设备能够直接反应塔内废气的处理情况，根据不同情况对废气进行不同程度的处理，且该废气处理系统包含有15米高的排放管，能够将处理过的气体排放到高空，不会影响正常的空气质量。
