申请日2018.04.19
公开(公告)日2019.01.15
IPC分类号C02F9/08; C02F101/30
摘要
本实用新型公开了一种微电解协同光催化处理有机废水的装置，包括第一槽体及第二槽体，第一槽体内左部设有第一隔板及第二隔板，第二隔板的下部均匀设有若干透水孔;所述第一隔板及第二隔板将第一槽体分隔成沉淀室、第一处理室及第二处理室，第一处理室内放置有第一填料，第二处理室的下部固定有第一滤网，第一滤网上放置有若干第二填料，第二槽体内下部固定有第二滤网，第二滤网上放置有光催化剂;第一槽体左侧中部进水，第二槽体底部出水，第二处理室和第二槽体之间设有循环用的水管，第二槽体还配置有曝气设备。本实用新型装置结构紧凑，将微电解类芬顿反应与光催化氧化合起来，为处理废水降低了成本，简化了操作，提升了实用价值。
权利要求书

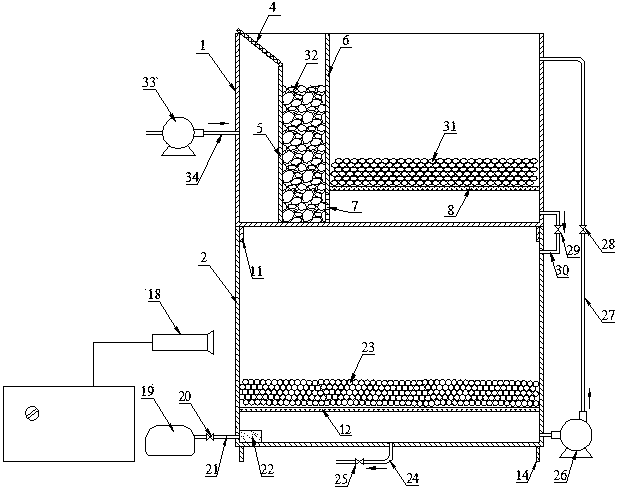

1.一种微电解协同光催化处理有机废水的装置，其特征在于：包括均为长方体形的第一槽体及第二槽体，所述第一槽体上、下对应且第一槽体位于第二槽体的上方;第一槽体内左部从左向右依次设有第一隔板及第二隔板，所述第一隔板的前、后两侧及底部均与第一槽体无缝连接，且第一隔板的高度低于第一槽体的高度，所述第二隔板的前、后两侧及底部均与池体无缝连接，第二隔板的下部均匀设有若干透水孔;所述第一隔板及第二隔板将第一槽体分隔成沉淀室、第一处理室及第二处理室，第一处理室内放置有第一填料，所述第一填料的粒径大于透水孔的孔径，第二处理室的下部沿水平方向固定有第一滤网，第一滤网上放置有若干第二填料，第二槽体内下部沿水平方向固定有第二滤网，第二滤网上放置有光催化剂;
第一槽体左侧壁的中部设有进水口，进水口处连接有进水管道，进水管道上设有输送泵;第一槽体右侧壁的底部设有第一循环出口，第二槽体右侧壁的顶部设有第一循环入口，第一循环出口与第一循环入口之间设有第一水管，第一水管上设有第一阀门;第一槽体右侧壁的顶部设有第二循环入口，第二槽体右侧壁的底部设有第二循环出口，第二循环入口与第二循环出口之间设有第二水管，第二水管上设有抽水泵及第二阀门;第二槽体的底部设有出水管道，出水管道上设有第三阀门;第二槽体左侧壁的底部设有通气口，所述通气口出插入有通气管，所述通气管位于第二槽体内的端部连接有曝气头，通气管位于第二槽体外的端部连接有曝气泵。
2.根据权利要求1所述微电解协同光催化处理有机废水的装置，其特征在于：第一隔板的顶部铰接有栅板，栅板的左端搭靠于第一槽体左侧壁的顶部，栅板的前后两侧分别与第一槽体的前、后内壁相靠接，栅板上设置有第三滤网。
3.根据权利要求1所述微电解协同光催化处理有机废水的装置，其特征在于：所述第一填料为沸石，所述第二填料为铁碳填料，所述光催化剂为颗粒状的二氧化钛。
4.根据权利要求1所述微电解协同光催化处理有机废水的装置，其特征在于：所述第一槽体及第二槽体均由有机玻璃制成，所述曝气头为微孔纯钛曝气头。
5.根据权利要求1至4中任一所述微电解协同光催化处理有机废水的装置，其特征在于：第二槽体的一侧设有提供光照的金卤灯。
说明书
一种微电解协同光催化处理有机废水的装置
技术领域
本实用新型属于有机废水处理技术领域，具体涉及一种微电解协同光催化处理有机废水的装置。
背景技术
近年来，随着工业经济的发展，人类对于化工产品的需要和应用日益增多，不可避免造成了对水资源的污染。处理不及时或不恰当，水体中的有害物质将给人类的生命与健康带来威胁。如何使用低能耗、无污染、简便有效的技术处理废水，一直是专家学者探究的热点，也有着十分重要的意义。
在水处理领域，微电解技术也可高效去除废水中高浓度有机物、提高可生化性，同时还可避免运行过程中的填料钝化、板结等现象。该技术所生产的微电解填料由具有高电位差的金属合金融合催化剂并采用高温微孔活化技术生产而成，对废水的处理集氧化、还原、电沉积、絮凝、吸附、架桥、卷扫及共沉淀等多功能于一体。
TiO2光催化作为一种基于羟基自由基(·OH)过程的高级氧化技术，在应用于降解废水中的有毒有害、难生物降解的有机污染物方面具有优势。但由于TiO2的光吸收范围限于波长小于387nm的紫外区，而太阳光谱中紫外部分能量通常不到5%，实际应用时需要耗费大量的电能产生紫外光，致使这一高级氧化技术目前难以工程推广应用。有些研究发现对于处理水环境中的有机物，TiO2 掺杂处理虽可拓宽其光吸收范围至可见光区，但将同时影响TiO2的稳定性，掺杂后的TiO2能带间隙变窄，在可见光下对有机污染物的降解有选择性，而 H2O2 助 TiO2 可见光催化反应显示较好的应用前景，既不需要复杂的掺杂改性处理而影响 TiO2 的稳定性，且各类有机污染物也能在此条件下被降解。
由于H2O2可以助TiO2实现可见光催化，处理污水效果好;同时，H2O2也可与微电解填料形成非均相类Fenton体系，处理污水成本低。若能在两种技术之间找到较好的结合办法，将对现今有机废水处理的发展具有重要意义。
实用新型内容
本实用新型的目的在于提供一种微电解协同光催化处理有机废水的装置。
为了实现上述目的，本实用新型采取的技术方案如下：
一种微电解协同光催化处理有机废水的装置，包括均为长方体形的第一槽体及第二槽体，所述第一槽体上、下对应且第一槽体位于第二槽体的上方;第一槽体内左部从左向右依次设有第一隔板及第二隔板，所述第一隔板的前、后两侧及底部均与第一槽体无缝连接，且第一隔板的高度低于第一槽体的高度，所述第二隔板的前、后两侧及底部均与池体无缝连接，第二隔板的下部均匀设有若干透水孔;所述第一隔板及第二隔板将第一槽体分隔成沉淀室、第一处理室及第二处理室，第一处理室内放置有第一填料，所述第一填料的粒径大于透水孔的孔径，第二处理室的下部沿水平方向固定有第一滤网，第一滤网上放置有若干第二填料，第二槽体内下部沿水平方向固定有第二滤网，第二滤网上放置有光催化剂;
第一槽体左侧壁的中部设有进水口，进水口处连接有进水管道，进水管道上设有输送泵;第一槽体右侧壁的底部设有第一循环出口，第二槽体右侧壁的顶部设有第一循环入口，第一循环出口与第一循环入口之间设有第一水管，第一水管上设有第一阀门;第一槽体右侧壁的顶部设有第二循环入口，第二槽体右侧壁的底部设有第二循环出口，第二循环入口与第二循环出口之间设有第二水管，第二水管上设有抽水泵及第二阀门;第二槽体的底部设有出水管道，出水管道上设有第三阀门;第二槽体左侧壁的底部设有通气口，所述通气口出插入有通气管，所述通气管位于第二槽体内的端部连接有曝气头，通气管位于第二槽体外的端部连接有曝气泵。
优选地，第一隔板的顶部铰接有栅板，栅板的左端搭靠于第一槽体左侧壁的顶部，栅板的前后两侧分别与第一槽体的前、后内壁相靠接，栅板上设置有第三滤网。
优选地，所述第一填料为沸石，所述第二填料为铁碳填料，所述光催化剂为颗粒状的二氧化钛。
优选地，所述第一槽体及第二槽体均由有机玻璃制成，所述曝气头为微孔纯钛曝气头。
进一步，本实用新型装置中，光源部分不仅可以采用自然光，也可以采用模拟自然光，为此第二槽体的一侧可以设置金卤灯。
本实用新型装置在处理有机废水时，废水先经简单沉淀、过滤后，通过沸石去除水中的氨氮，再加入双氧水，使第一槽体和第二槽体内水流循环起来，实现了微电解类芬顿效应和可见光催化氧化的协同作用。本实用新型装置结构紧凑，将微电解类芬顿反应与光催化氧化合起来，为处理废水降低了成本，简化了操作，提升了实用价值。
