申请日2018.04.19
公开(公告)日2019.01.15
IPC分类号C02F9/14
摘要
本实用新型涉及一种工业废水小试处理装置，包括调节池、厌氧池、沉淀池和MBR膜池，厌氧池包括1号厌氧池和2号厌氧池，1号厌氧池的底部还设有风机，风机通过管道和阀门与1号厌氧池连接;1号厌氧池和2号厌氧池之间设有连通管道和阀门;调节池、沉淀池和MBR膜池通过阀门和管道分别与1号厌氧池、2号厌氧池连接，控制处理过程中的污水送入1号厌氧池和/或2号厌氧池。本实用新型的工业废水小试处理装置将厌氧池设置两个，且其中一个厌氧池通过风机控制等变为兼性厌氧池，从而可以根据不同废水水质的特点，选择一组或两组厌氧池进行自由组合处理工艺，进而通过各工艺的试验效果最终选择一套合理的处理工艺，使所处理废水达标排放。
权利要求书
1.一种工业废水小试处理装置，其特征是：包括调节池、厌氧池、沉淀池和MBR膜池，所述的各个池之间出水口和进水口之间通过连通管道和阀门连接;
所述厌氧池包括1号厌氧池和2号厌氧池，所述1号厌氧池的底部还设有风机，所述风机通过管道和阀门与1号厌氧池连接;
所述1号厌氧池和2号厌氧池之间设有连通管道和阀门;所述调节池、沉淀池和MBR膜池通过阀门和管道分别与1号厌氧池、2号厌氧池连接，控制处理过程中的污水送入1号厌氧池和/或2号厌氧池。
2.根据权利要求1所述的一种工业废水小试处理装置，其特征在于，所述1号厌氧池和2号厌氧池的底部均设有污水循环泵;所述MBR膜池的底部设有曝气系统;所述调节池内设有潜水搅拌器。
3.根据权利要求1所述的一种工业废水小试处理装置，其特征在于，所述1号厌氧池和2号厌氧池内设有负载厌氧活性污泥的组合填料;所述MBR膜池内设有负载好氧活性污泥的组合填料。
4.根据权利要求1所述的一种工业废水小试处理装置，其特征在于，所述1号厌氧池、2号厌氧池和MBR膜池内均设有恒温加热棒。
5.根据权利要求1所述的一种工业废水小试处理装置，其特征在于，所述1号厌氧池、2号厌氧池、沉淀池和MBR膜池的底部均设有排污管。
6.根据权利要求1所述的一种工业废水小试处理装置，其特征在于，所述1号厌氧池的上部还设有溢流管。
7.根据权利要求1所述的一种工业废水小试处理装置，其特征在于，所述沉淀池的底部截面形状为倒梯形状。
8.根据权利要求1所述的一种工业废水小试处理装置，其特征在于，所述调节池的污水输送管路上设有提升泵和流量计。
说明书
一种工业废水小试处理装置
技术领域
本实用新型属于污水处理领域，具体涉及一种工业废水小试处理装置。
背景技术
随着我国工业技术的发展，目前工业废水排放总量已超过200亿吨，而工业废水油漆高浓度难降解的有机废水最难处理，污水处理力度不够，污水中含有的各种有机物比较复杂，对环境造成很大的破坏。
在电子电镀、机械加工、喷涂印染、石油化工、制药、垃圾处理、交通运输等国民经济支柱行业均会产生大量的高浓度难降解有机废水。此类废水中含有高浓度难降解有机物，COD高达几千甚至几万;通常还含有高浓度重金属无机盐，生化处理效果有限。因此迫切需要废水小试处理装置进行各种废水处理达标排放实验，通过现场的污水小试实验流程和数据来确定最终的污水处理工艺。
发明内容
本实用新型的目的是针对现有技术的不足，提供一种工业废水小试处理装置。本实用新型的工业废水小试处理装置将厌氧池设置两个，且其中一个厌氧池通过风机控制等变为兼性厌氧池，从而可以根据不同废水水质的特点，选择一组或两组厌氧池进行自由组合处理工艺，进而通过各工艺的试验效果最终选择一套合理的处理工艺，使所处理废水达标排放。
为实现上述目的，本实用新型采用如下技术方案：

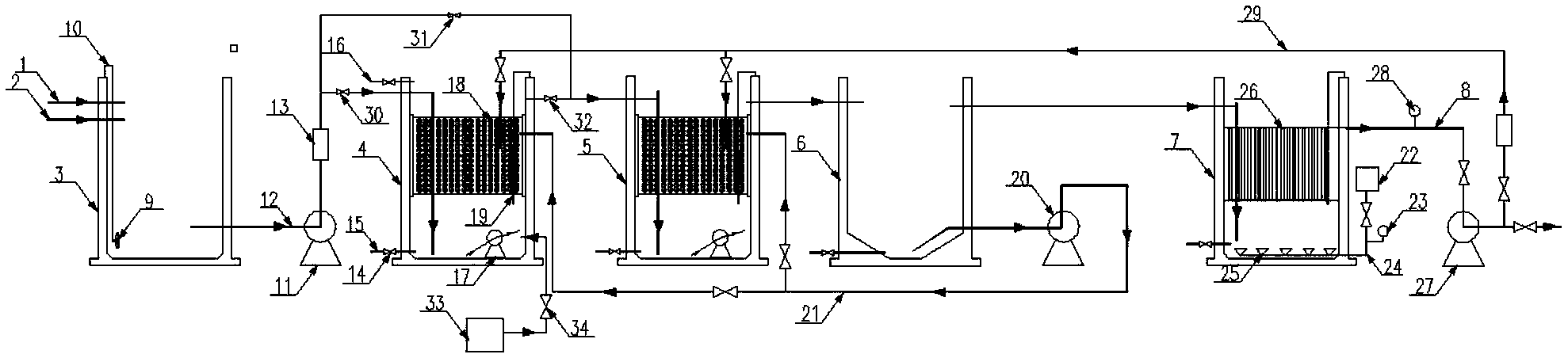

一种工业废水小试处理装置，包括调节池、厌氧池、沉淀池和MBR膜池，所述的各个池之间出水口和进水口之间通过连通管道和阀门连接;
所述厌氧池包括1号厌氧池和2号厌氧池，所述1号厌氧池的底部还设有风机，所述风机通过管道和阀门与1号厌氧池连接;
所述1号厌氧池和2号厌氧池之间设有连通管道和阀门;所述调节池、沉淀池和MBR膜池通过阀门和管道分别与1号厌氧池、2号厌氧池连接，控制处理过程中的污水送入1号厌氧池和/或2号厌氧池。
进一步地，所述1号厌氧池和2号厌氧池的底部均设有污水循环泵;所述MBR膜池的底部设有曝气系统;所述调节池内设有潜水搅拌器。
进一步地，所述1号厌氧池和2号厌氧池内设有负载厌氧活性污泥的组合填料;所述MBR膜池内设有负载好氧活性污泥的组合填料。本实用新型的组合填料从现有的生产厂家中购买即可。
进一步地，所述1号厌氧池、2号厌氧池和MBR膜池内均设有恒温加热棒。
进一步地，所述1号厌氧池、2号厌氧池、沉淀池和MBR膜池的底部均设有排污管。
进一步地，所述1号厌氧池的上部还设有溢流管。
进一步地，所述沉淀池的底部截面形状为倒梯形状，此设置有利于污泥的收集回收。
进一步地，所述调节池的污水输送管路上设有提升泵和流量计。
有益效果
本实用新型的工业废水小试处理装置，采用UPVC材质制作的一体式废水处理设备，使本实用新型的设备整体占地面积小，运输方便，更便于用于工业废水小试。
本实用新型的工业废水小试处理装置，采用活性污泥微生物降解废水中有机物的生化方法，本装置可以根据不同废水水质的特点自由组合处理工艺，目的是通过各工艺的试验效果最终选择一套合理的处理工艺，使所处理废水达标排放。
本实用新型的工业废水小试处理装置中，用重量和体积较小的污水循环泵替代现有技术各池体中的搅拌设备，厌氧池内增加污泥循环泵，保证厌氧池底部污泥悬空状态与废水充分反应从而大量去除废水中的有机物，同时增加污泥回流和废水回流系统，确保整个系统污泥浓度和出水的达标。
