申请日2018.04.19
公开(公告)日2019.02.01
IPC分类号C02F1/00; B01D36/02
摘要
本实用新型公开了一种带有可拆卸过滤管的校园净水机废水循环再利用装置，包括废水箱与过滤箱，过滤箱包括第一过滤箱和第二过滤箱，所述废水箱的顶部设有废水箱进水管，所述废水箱的一侧设有废水箱出水管，所述废水箱通过废水箱出水管与第一过滤箱连接，所述第一过滤箱的内壁一侧设有第一水位传感器，所述第一过滤箱的外表面设有控制器。该带有可拆卸过滤管的校园净水机废水循环再利用装置，第一过滤箱内设有废品收纳筐和不锈钢过滤网，有效过滤稍大型的废品，不容易造成第一过滤箱的堵塞，而且废品收纳筐为弹簧收纳筐，可以缓冲废品对收纳筐的冲击压力，清理时可以打开第一清理窗上的第一清理盖，可以取出废品收纳筐进行清理。
权利要求书

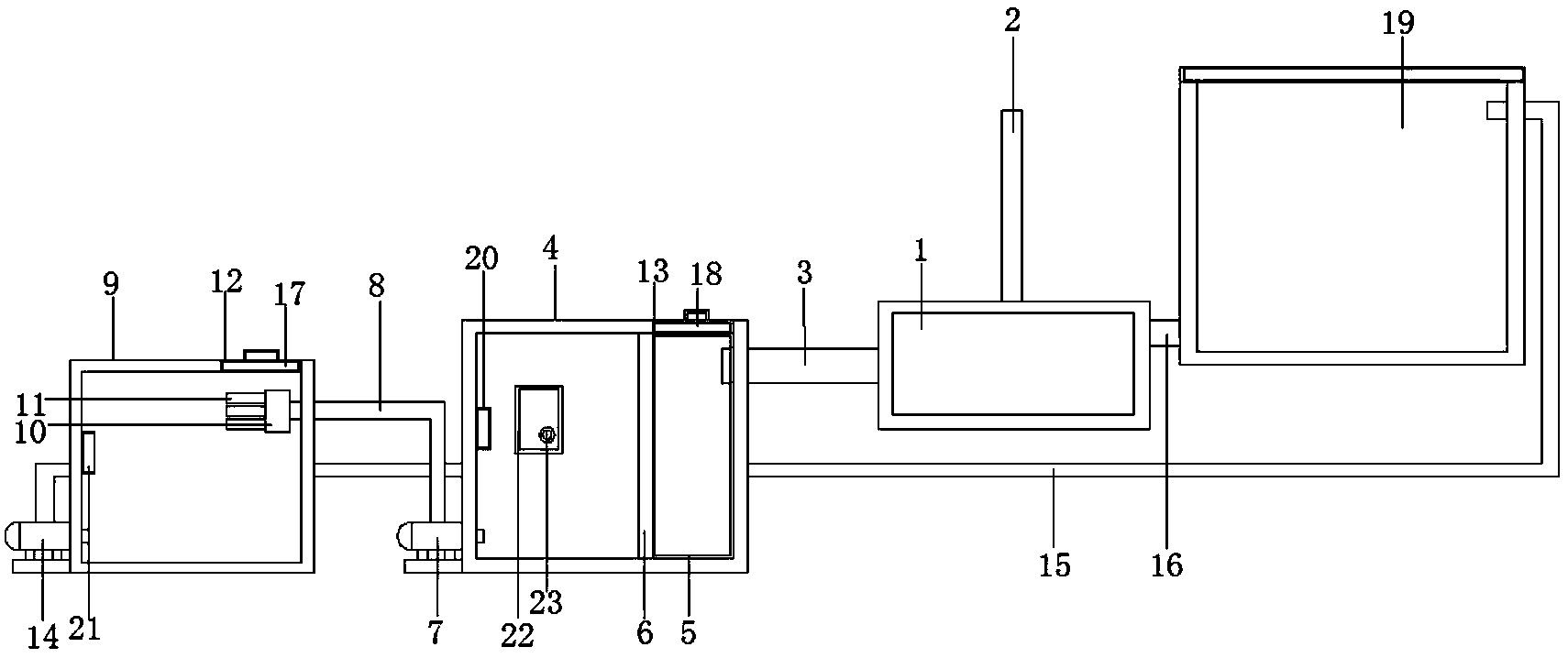

1.一种带有可拆卸过滤管的校园净水机废水循环再利用装置，包括废水箱(1)与过滤箱，其特征在于：过滤箱包括第一过滤箱(4)和第二过滤箱(9)，所述废水箱(1)的顶部设有废水箱进水管(2)，所述废水箱(1)的一侧设有废水箱出水管(3)，所述废水箱(1)通过废水箱出水管(3)与第一过滤箱(4)连接，所述第一过滤箱(4)的内壁一侧设有第一水位传感器(20)，所述第一过滤箱(4)的外表面设有控制器(22)，所述第一过滤箱(4)的内部设有废品收纳筐(5)，所述第一过滤箱(4)上方设有第一清理窗(13)，所述第一清理窗(13)位于废品收纳箱的正上方，所述第一清理窗(13)上设有第一清理盖(18)，所述废品收纳筐(5)的一侧设有不锈钢过滤网(6)，所述第一过滤箱(4)的一侧下方设有第一水泵(7)，所述第一水泵(7)通过第一水泵出水管(8)与第二过滤箱(9)连接，所述第一水泵出水管(8)的一端连接有分水器(10)，所述分水器(10)的一侧安装有多个过滤器(11)，所述分水器(10)与过滤器(11)位于第二过滤箱(9)的内部，所述第二过滤箱(9)的上方开设有第二清理窗(12)，所述第二清理窗(12)上安装有第二清理盖(17)，所述第二清理窗(12)位于过滤器(11)的正上方，所述第二过滤箱(9)的内部一侧设有第二水位传感器(21)，所述第二过滤箱(9)的一侧下方设有第二水泵(14)，所述第二水泵(14)通过第二水泵出水管(15)连接蓄水箱(19)，所述蓄水箱(19)通过蓄水箱连接管(16)连接有废水箱(1)。
2.根据权利要求1所述的一种带有可拆卸过滤管的校园净水机废水循环再利用装置，其特征在于：所述控制器(22)包括第一控制器(25)和第二控制器(26)，所述第一水位传感器(20)的输出端与第一控制器(25)的输入端电连接，所述第一水泵(7)的输入端与第一控制器(25)的输出端电连接，所述第二水位传感器(21)的输出端与第二控制器(26)的输入端电连接，所述第二水泵(14)的输入端与第二控制器(26)的输出端电连接，所述控制器(22)的输入端还分别电连接有控制开关(23)和电源(24)。
3.根据权利要求1所述的一种带有可拆卸过滤管的校园净水机废水循环再利用装置，其特征在于：所述废品收纳筐(5)包括外框(502)和弹簧弹性面(501)，所述弹簧弹性面(501)固定设置在外框(502)的内侧。
4.根据权利要求1所述的一种带有可拆卸过滤管的校园净水机废水循环再利用装置，其特征在于：所述第二过滤箱(9)内的过滤器(11)数量不少于三个。
5.根据权利要求1所述的一种带有可拆卸过滤管的校园净水机废水循环再利用装置，其特征在于：所述过滤器(11)为聚丙烯过滤器。
说明书
一种带有可拆卸过滤管的校园净水机废水循环再利用装置
技术领域
本实用新型涉及废水循环利用技术领域，具体为一种带有可拆卸过滤管的校园净水机废水循环再利用装置。
背景技术
校园净水机是一种常见的净水装置，它给学生提供饮用水，但因学生多，净水次数频繁且水流量使用较大，所以在净水过程产生的废水也较多，一般的净水机在制水后将大量的废水直接排掉，造成了水资源的浪费，现有的校园净水装置过滤效果不好，过滤后的水有异味，应用的范围较窄，且容易被废品堵塞，清理麻烦，还有可能损坏装置，因此，需要一种操作简单、可循环利用废水，减少水资源浪费，过滤质量高且寿命长的净水装置。
实用新型内容
本实用新型的目的在于提供一种带有可拆卸过滤管的校园净水机废水循环再利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带有可拆卸过滤管的校园净水机废水循环再利用装置，包括废水箱与过滤箱，过滤箱包括第一过滤箱和第二过滤箱，所述废水箱的顶部设有废水箱进水管，所述废水箱的一侧设有废水箱出水管，所述废水箱通过废水箱出水管与第一过滤箱连接，所述第一过滤箱的内壁一侧设有第一水位传感器，所述第一过滤箱的外表面设有控制器，所述第一过滤箱的内部设有废品收纳筐，所述第一过滤箱上方设有第一清理窗，所述第一清理窗位于废品收纳箱的正上方，所述第一清理窗上设有第一清理盖，所述废品收纳筐的一侧设有不锈钢过滤网，所述第一过滤箱的一侧下方设有第一水泵，所述第一水泵通过第一水泵出水管与第二过滤箱连接，所述第一水泵出水管的一端连接有分水器，所述分水器的一侧安装有多个过滤器，所述分水器与过滤器位于第二过滤箱的内部，所述第二过滤箱的上方开设有第二清理窗，所述第二清理窗上安装有第二清理盖，所述第二清理窗位于过滤器的正上方，所述第二过滤箱的内部一侧设有第二水位传感器，所述第二过滤箱的一侧下方设有第二水泵，所述第二水泵通过第二水泵出水管连接蓄水箱，所述蓄水箱通过蓄水箱连接管连接有废水箱。
优选的，所述控制器包括第一控制器和第二控制器，所述第一水位传感器的输出端与第一控制器的输入端电连接，所述第一水泵的输入端与第一控制器的输出端电连接，所述第二水位传感器的输出端与第二控制器的输入端电连接，所述第二水泵的输入端与第二控制器的输出端电连接，所述控制器的输入端还分别电连接有控制开关和电源。
优选的，所述废品收纳筐包括外框和弹簧弹性面，所述弹簧弹性面固定设置在外框的内侧。
优选的，所述第二过滤箱内的过滤器数量不少于三个。
优选的，所述过滤器为聚丙烯过滤器。
与现有技术相比，本实用新型的有益效果是：该带有可拆卸过滤管的校园净水机废水循环再利用装置，第一过滤箱内设有废品收纳筐和不锈钢过滤网，有效过滤稍大型的废品，不容易造成第一过滤箱的堵塞，而且废品收纳筐为弹簧收纳筐，可以缓冲废品对收纳筐的冲击压力，清理时可以打开第一清理窗上的第一清理盖，可以取出废品收纳筐进行清理，通过废品收纳筐后再由不锈钢过滤网过滤，使过滤效果更佳，当第一过滤箱内的水位达到第一水位传感器的高度时，第一水泵开始工作，将第一过滤箱内的水抽入第二过滤箱，第二过滤箱内设有分水器和过滤器，能有效过滤废水，过滤后的水干净无异味，在校园应用范围也更广，当第二过滤箱内的水达到第二水位传感器的高度时，第二水泵工作，将第二过滤箱内的水抽入蓄水箱储存使用，过滤器为聚丙烯过滤器，使用寿命更长，第二过滤箱上设有第二清理窗，过滤器清理或更换更方便。
