申请日2018.04.19
公开(公告)日2019.02.01
IPC分类号C02F9/02
摘要
本实用新型公开了一种用于工业废水处理的便组装型插交式过滤装置，包括废水箱，所述废水箱的一侧固定连接有废水管道，所述废水管道的中部设有总阀门，所述废水管道的底部固定连接有一级过滤箱，所述一级过滤箱的内侧底部设有短纤维过滤层，所述一级过滤箱的底部固定连接有二级过滤箱，所述二级过滤箱的中部安装有混合纤维过滤层，所述二级过滤箱的内侧底部设有沸石晶体层，所述二级过滤箱的底部固定连接有三级过滤箱。该用于工业废水处理的便组装型插交式过滤装置，通过设置三级过滤层，使废水中的杂质能够更精密的被过滤，过滤效果更好，通过设置螺栓，可以根据需要安装过滤层，并且使过滤层的拆卸更加方便。
权利要求书

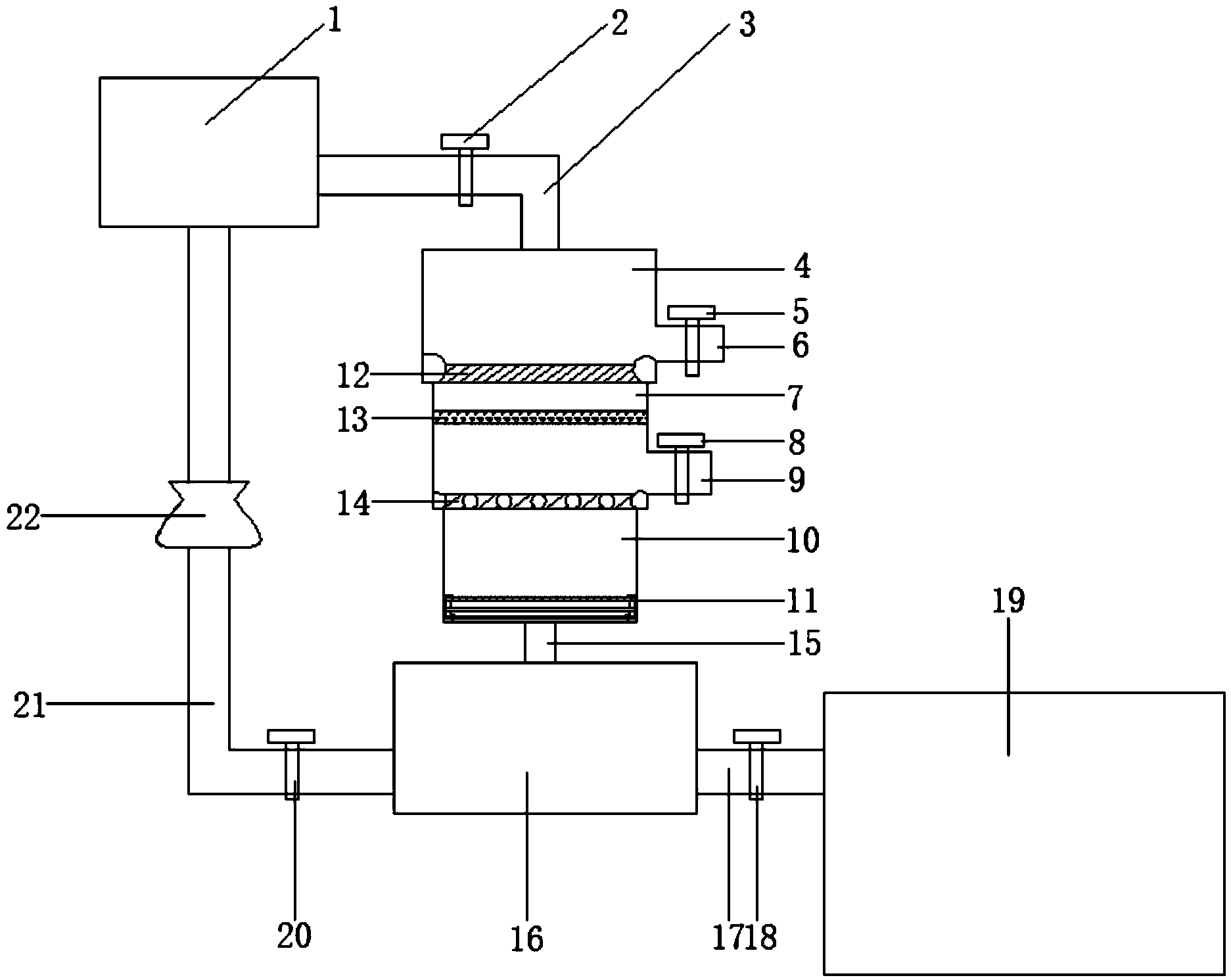

1.一种用于工业废水处理的便组装型插交式过滤装置，包括废水箱(1)，其特征在于：所述废水箱(1)的一侧固定连接有废水管道(3)，所述废水管道(3)的中部设有总阀门(2)，所述废水管道(3)的底部固定连接有一级过滤箱(4)，所述一级过滤箱(4)的右侧底部设有第一排污口(6)，所述第一排污口(6)的中部设有第一阀门(5)，所述一级过滤箱(4)的内侧底部设有短纤维过滤层(12)，所述一级过滤箱(4)的底部固定连接有二级过滤箱(7)，所述二级过滤箱(7)的中部安装有混合纤维过滤层(13)，所述二级过滤箱(7)的右侧底部设有第二排污口(9)，所述第二排污口(9)的中部设有第二阀门(8)，所述二级过滤箱(7)的内侧底部设有沸石晶体层(14)，所述二级过滤箱(7)的底部固定连接有三级过滤箱(10)，所述三级过滤箱(10)的内侧底部设有过滤板(11)，所述三级过滤箱(10)的下方设有流水箱(16)，所述三级过滤箱(10)和流水箱(16)通过排水管(15)相连通，所述流水箱(16)的一侧设有蓄水箱(19)，所述流水箱(16)通过出水口(17)和第三阀门(18)与蓄水箱(19)固定连接，所述流水箱(16)的另一侧分别设有第四阀门(20)、出水管(21)和水泵(22)，所述第四阀门(20)和水泵(22)均通过出水管(21)相连通，且所述流水箱(16)的另一侧通过出水管(21)与废水箱(1)的底部固定连接;
微孔滤膜(111)的下方设有静电棉层(112)，所述静电棉层(112)的下方设有超滤膜(113)，所述微孔滤膜(111)、静电棉层(112)、超滤膜(113)的四角均安装在螺栓(115)上，所述螺栓(115)的顶部螺纹连接有螺帽(114)，所述螺栓(115)的中部设有凸缘(116)，所述螺栓(115)的底部设有锥头(117)，且所述微孔滤膜(111)设置在螺栓(115)的底部，所述静电棉层(112)安装在凸缘(116)的顶部，所述超滤膜(113)设置在凸缘(116)和锥头(117)之间，所述微孔滤膜(111)、静电棉层(112)和超滤膜(113)的四边均固定连接有海绵(118)。
2.根据权利要求1所述的一种用于工业废水处理的便组装型插交式过滤装置，其特征在于：所述螺栓(115)和螺帽(114)的表面均设有一层陶瓷层。
3.根据权利要求1所述的一种用于工业废水处理的便组装型插交式过滤装置，其特征在于：所述超滤膜(113)四角的孔直径略小于锥头的宽度。
4.根据权利要求1所述的一种用于工业废水处理的便组装型插交式过滤装置，其特征在于：所述短纤维过滤层(12)、混合纤维过滤层(13)和沸石晶体层(14)的四边均设有海绵体。
5.根据权利要求1所述的一种用于工业废水处理的便组装型插交式过滤装置，其特征在于：所述沸石晶体层(14)为硅酸盐晶体层。
说明书
一种用于工业废水处理的便组装型插交式过滤装置
技术领域
本实用新型涉及过滤板技术领域，具体为一种用于工业废水处理的便组装型插交式过滤装置。
背景技术
随着科学技术的发展，工业等领域也在快速进步，但是随之带来的是工业污水量的急剧增多，工业的污水中往往包含固体杂质以及一些有害物质，这给后期的污水净化带来很大的困难，因此实现污水的净化对环境的保护有着十分重要的意义，可以用改造过的过滤板实现对污水的净化作用。
过滤板是一种用于固液分离为板框式压滤机配套，还可用于气体净化、静电喷涂的过滤装置。深加工挂超滤膜后可滤除气体和液体中的细菌，完成食品、制药等行业无菌过滤。
在中国实用新型专利申请公开说明书CN 206666190 U中公开的一种用于工业废水水处理的水处理装置，该用于工业废水水处理的水处理装置所采用的光催化作用只针对有害离子，对较大的可见的杂质却没有什么有效的效果，实用性不好，并且很受天气的限制，在天气不好的时候，太阳能不能正常工作，会耽误企业的工作进度，降低企业的工作效率。
实用新型内容
本实用新型的目的在于提供一种用于工业废水处理的便组装型插交式过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于工业废水处理的便组装型插交式过滤装置，包括废水箱，所述废水箱的一侧固定连接有废水管道，所述废水管道的中部设有总阀门，所述废水管道的底部固定连接有一级过滤箱，所述一级过滤箱的右侧底部设有第一排污口，所述第一排污口的中部设有第一阀门，所述一级过滤箱的内侧底部设有短纤维过滤层，所述一级过滤箱的底部固定连接有二级过滤箱，所述二级过滤箱的中部安装有混合纤维过滤层，所述二级过滤箱的右侧底部设有第二排污口，所述第二排污口的中部设有第二阀门，所述二级过滤箱的内侧底部设有沸石晶体层，所述二级过滤箱的底部固定连接有三级过滤箱，所述三级过滤箱的内侧底部设有过滤板，所述三级过滤箱的下方设有流水箱，所述三级过滤箱和流水箱通过排水管相连通，所述流水箱的一侧设有蓄水箱，所述流水箱通过出水口和第三阀门与蓄水箱固定连接，所述流水箱的另一侧分别设有第四阀门、出水管和水泵，所述第四阀门和水泵均通过出水管相连通，且所述流水箱的另一侧通过出水管与废水箱的底部固定连接。
微孔滤膜的下方设有静电棉层，所述静电棉层的下方设有超滤膜，所述微孔滤膜、静电棉层、超滤膜的四角均安装在螺栓上，所述螺栓的顶部螺纹连接有螺帽，所述螺栓的中部设有凸缘，所述螺栓的底部设有锥头，且所述微孔滤膜设置在螺栓的底部，所述静电棉层安装在凸缘的顶部，所述超滤膜设置在凸缘和锥头之间，所述微孔滤膜、静电棉层和超滤膜的四边均固定连接有海绵。
优选的，所述螺栓和螺帽的表面均设有一层陶瓷层。
优选的，所述超滤膜四角的孔直径略小于锥头的宽度。
优选的，所述短纤维过滤层、混合纤维过滤层和沸石晶体层的四边均设有海绵体。
优选的，所述沸石晶体层为硅酸盐晶体层。
与现有技术相比，本实用新型的有益效果是：该用于工业废水处理的便组装型插交式过滤装置，通过设置三级过滤层，使废水中的杂质能够更精密的被过滤，通过设置螺栓，可以根据需要安装过滤层，并且使过滤层的拆卸更加方便，通过在过滤层边缘增加海绵体，可以使过滤层与过滤箱的内壁贴合的更紧密，使污水都能够经过过滤层，过滤效果更好，通过设置水泵，使厂家能够根据自己的需要进行循环过滤。
