申请日2018.04.18
公开(公告)日2019.01.18
IPC分类号C02F9/14; C02F101/16; C02F101/30
摘要
本实用新型公开了一种一体化医疗废水处理设施，包括一体化医疗废水处理本体、第一废水处理箱、水解酸化池、一级接触氧化池、第二废水处理箱、污泥池、MBR池和二级接触氧化池，所述一体化医疗废水处理本体包括第一废水处理箱和第二废水处理箱，所述第一废水处理箱上的第二法兰接管和第四法兰接管分别通过第一连接管和第二连接管与第二废水处理箱上的第一法兰接管和第三法兰接管连接，所述第一废水处理箱内部设置有水解酸化池和一级接触氧化池。本实用新型采用了膜法的MBR工艺，解决了现有的现有工艺处理医疗废水存在一定的问题和隐患，本实用新型可以达到极高的排放标准，实现稳定的达标排放，占地面积小，布置简单灵活。
权利要求书

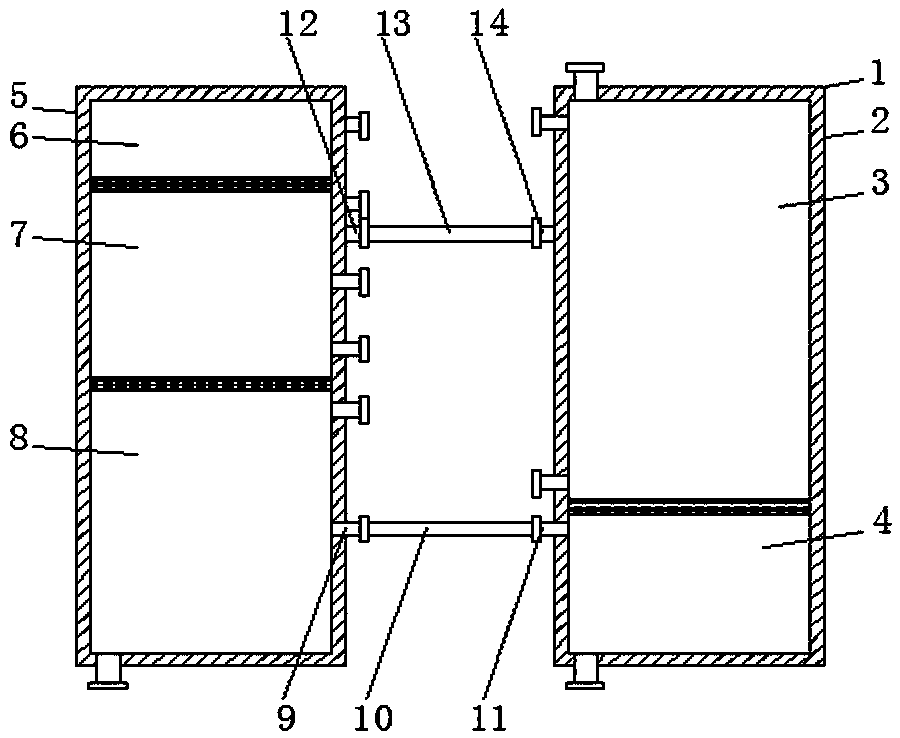

1.一种一体化医疗废水处理设施，包括一体化医疗废水处理本体(1)、第一废水处理箱(2)、水解酸化池(3)、一级接触氧化池(4)、第二废水处理箱(5)、污泥池(6)、MBR池(7)和二级接触氧化池(8)，其特征在于:所述一体化医疗废水处理本体(1)包括第一废水处理箱(2)和第二废水处理箱(5)，所述第一废水处理箱(2)上的第二法兰接管(11)和第四法兰接管(14)分别通过第一连接管(10)和第二连接管(13)与第二废水处理箱(5)上的第一法兰接管(9)和第三法兰接管(12)连接，所述第一废水处理箱(2)内部设置有水解酸化池(3)和一级接触氧化池(4)，且水解酸化池(3)位于一级接触氧化池(4)前端，所述第二废水处理箱(5)内部设置有污泥池(6)、MBR池(7)和二级接触氧化池(8)，且污泥池(6)、MBR池(7)和二级接触氧化池(8)从后到前依次设置。
2.根据权利要求1所述的一种一体化医疗废水处理设施，其特征在于：所述第一法兰接管(9)位于一级接触氧化池(4)左侧壁上。
3.根据权利要求1所述的一种一体化医疗废水处理设施，其特征在于：所述第二法兰接管(11)位于二级接触氧化池(8)右侧壁上。
4.根据权利要求1所述的一种一体化医疗废水处理设施，其特征在于：所述第三法兰接管(12)位于水解酸化池(3)左侧壁上。
5.根据权利要求1所述的一种一体化医疗废水处理设施，其特征在于：所述第四法兰接管(14)位于MBR池(7)右侧壁上。
说明书
一种一体化医疗废水处理设施
技术领域
本实用新型涉及医疗废水处理技术领域，具体是一种一体化医疗废水处理设施。
背景技术
目前的医院废水处理设施中，较老和较大的污水处理设施采用接触氧化的较多，工艺流程主体为：医疗废水→格栅→调节池→兼氧池→接触氧化池→二沉池→消毒池→排放;现有工艺处理医疗废水存在一定的问题和隐患，接触氧化工艺的处理效果受多方面制约，包括生化系统的运行状况和沉淀池的沉淀效果，排水水质是不稳定的，且即便运行良好，也很难达到CODcr(化学需氧量)≤60mg/l的排放标准，需要较高的管理水平，需要密切观察污泥负荷、污泥回流、曝气强度、沉淀池排泥、溶解氧浓度，及时清理污泥，否则达标困难，沉淀池的沉淀效果受加药情况及沉淀效率的限制，出水极易带泥导致超标，而且在夏季存在较严重的污泥上浮，导致出水超标，采用接触氧化工艺对消毒的效率要求较高(通常需要二氧化氯消毒才能达到要求)，导致消毒用药量大，消毒的成本较高，排水的水质可靠性较差，不能确保排水随时达标排放，现有技术在现行排放标准和环境管理要求提高的情况下是不太合适的。
实用新型内容
本实用新型的目的在于提供一种一体化医疗废水处理设施，以解决了现有的现有工艺处理医疗废水存在一定的问题和隐患。
为实现上述目的，本实用新型提供如下技术方案：一种一体化医疗废水处理设施，包括一体化医疗废水处理本体、第一废水处理箱、水解酸化池、一级接触氧化池、第二废水处理箱、污泥池、MBR池和二级接触氧化池，所述一体化医疗废水处理本体包括第一废水处理箱和第二废水处理箱，所述第一废水处理箱上的第二法兰接管和第四法兰接管分别通过第一连接管和第二连接管与第二废水处理箱上的第一法兰接管和第三法兰接管连接，所述第一废水处理箱内部设置有水解酸化池和一级接触氧化池，且水解酸化池位于一级接触氧化池前端，所述第二废水处理箱内部设置有污泥池、MBR池和二级接触氧化池，且污泥池、MBR池和二级接触氧化池从后到前依次设置。
优选的，所述第一法兰接管位于一级接触氧化池左侧壁上。
优选的，所述第二法兰接管位于二级接触氧化池右侧壁上。
优选的，所述第三法兰接管位于水解酸化池左侧壁上。
优选的，所述第四法兰接管位于MBR池右侧壁上。
与现有技术相比，本实用新型的有益效果是：本实用新型解决了现有的现有工艺处理医疗废水存在一定的问题和隐患，通过建设土建的调节池和消毒池的方式，可以利用既有污水处理站的预处理设施和消毒系统;建设速度快;安装周期短;本实用新型基本上全地面建设，对医院的影响较小，可以基本上不涉及地下管网的改造;有针对医疗废水的专门强化设备，对医疗废水的处理出水好于普通的土建形式;操作方便，地面建设，方便运行观察运行状况和操作管理;试运转、调试时间短，建设完成就可以实现达标排放;可以实现全部监控指标的达标排放(GB18466-2005综合医疗机构污水排放标准)，不存在环保的隐患;布置灵活，可以分散放置，可以方便的扩充处理能力;自动化程度高，可避免人员操作失误带来的出水水质波动，集成度高，容积负荷大，占地面积小;剩余污泥量小，减少污泥处理费用;产水的水质有保证，可以在保持常态化运行时，随时检测达标。
