申请日2018.04.18
公开(公告)日2019.01.18
IPC分类号C02F9/14; C02F101/16
摘要
本实用新型提供一种紧凑型一体化生物脱氮污水处理系统，包括设置在一个构筑物中依次连接的反应池、初沉池、两级生物处理池及二沉池，所述反应池与进水管道相连，所述两级生物处理池包括第一级缺氧‑好氧处理单元和第二级缺氧‑好氧处理单元，所述第一级缺氧‑好氧处理单元通过穿孔隔墙与初沉池连通，所述第二级缺氧‑好氧处理单元通过外部管道与初沉池连通，所述二沉池通过一外部污泥回流管道与反应池相连接形成外回流。本实用新型提供的紧凑型一体化生物脱氮污水处理系统，将反应池、初沉池、两级生物处理池及二沉池有机组合成一个处理系统，减少了传统各处理之间的水力流失，降低了污水处理能耗，节约了污水处理用地。
权利要求书

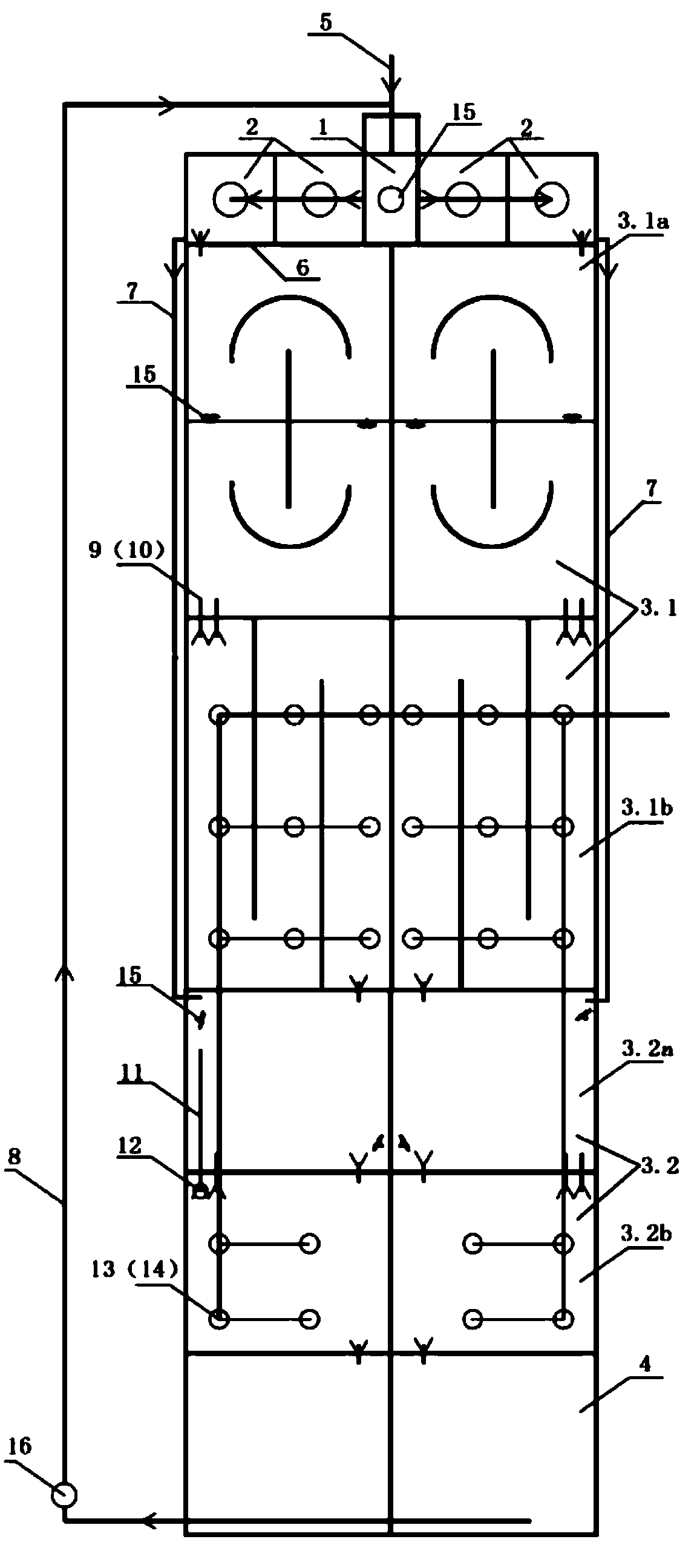

1.一种紧凑型一体化生物脱氮污水处理系统，其特征在于：包括依次紧密连接的反应池(1)、初沉池(2)、两级生物处理池(3)及二沉池(4)，所述反应池(1)与进水管道(5)相连，所述两级生物处理池(3)包括第一级缺氧-好氧处理单元(3.1)和第二级缺氧-好氧处理单元(3.2)，所述第一级缺氧-好氧处理单元(3.1)通过穿孔隔墙(6)与初沉池(2)连通，所述第二级缺氧-好氧处理单元(3.2)通过外部管道(7)与初沉池(2)连通，所述二沉池(4)通过一外部污泥回流管道(8)与反应池(1)相连接形成外回流。
2.根据权利要求1所述的一种紧凑型一体化生物脱氮污水处理系统，其特征在于：所述第一级缺氧-好氧处理单元(3.1)包括第一缺氧池(3.1a)和第一好氧池(3.1b)，所述第二级缺氧-好氧处理单元(3.2)包括第二缺氧池(3.2a)和第二好氧池(3.2b)。
3.根据权利要求2所述的一种紧凑型一体化生物脱氮污水处理系统，其特征在于：所述第一缺氧池(3.1a)与第一好氧池(3.1b)之间通过第一混合液回流管道(9)相连接形成内回流，所述第一混合液回流管道(9)上设有第一混合液回流泵(10)。
4.根据权利要求3所述的一种紧凑型一体化生物脱氮污水处理系统，其特征在于：所述第二缺氧池(3.2a)与第二好氧池(3.2b)之间通过第二混合液回流管道(11)相连接形成内回流，所述第二混合液回流管道(11)上设有第二混合液回流泵(12)。
5.根据权利要求4所述的一种紧凑型一体化生物脱氮污水处理系统，其特征在于：所述第一好氧池(3.1b)和第二好氧池(3.2b)内均设有多个曝气管(13)，所述每个曝气管(13)上均设有流线型控制阀(14)。
6.根据权利要求1或2所述的一种紧凑型一体化生物脱氮污水处理系统，其特征在于：所述反应池(1)内设有搅拌器(15)，所述第一缺氧池(3.1a)和第二缺氧池(3.2a)内也均设有台搅拌器(15)。
7.根据权利要求1所述的一种紧凑型一体化生物脱氮污水处理系统，其特征在于：所述外部污泥回流管道(8)上设有污泥泵(16)。
说明书
紧凑型一体化生物脱氮污水处理系统
技术领域
本实用新型涉及一种污水处理系统，具体涉及一种紧凑型一体化生物脱氮污水处理系统。
背景技术
传统的一阶段生物脱氮工艺、A2/O工艺(厌氧-缺氧-好氧)及各种改良的A2/O工艺，其脱氮能力均与回流比有关。理论上的极限脱氮能力为：R/(1+R)，其中R为回流比(包括内回流和外回流)，在实际工程上R值一般最大可以做到3～4，则最大极限脱氮能力在75%～80%之间。而实际上受各种反应条件的限制，根据国内外运行的A2/O系统数据看，一阶段生物脱氮工艺的脱氮水平很难稳定保持在65%以上，那么随着世界各地对环境保护的日益重视，对排放污水中的氮含量标准越来越苛刻，例如对于中国大陆地区而言，要求总氮排放量小于15mg/L，脱氮能力达85%;在这种高标准的要求下，传统一阶段生物脱氮工艺显然已经无法满足要求，并且传统的生物脱氮污水处理系统，其反应、初沉、生物处理、二沉过程是分别在不同的构筑物中进行，各构筑物之间通过管道连接，这就造成了各构筑物占地面积较大、并造成一定的水力损失。
实用新型内容
为解决上述技术问题，本实用新型提供一种紧凑型一体化生物脱氮污水处理系统，将反应池、初沉池、两级生物处理池及二沉池有机组合成一个处理系统，减少了传统各处理之间的水力流失，降低了污水处理能耗，同时节约了污水处理用地。
本实用新型为解决其技术问题采用的技术方案为：
一种紧凑型一体化生物脱氮污水处理系统，包括依次紧密连接的反应池、初沉池、两级生物处理池及二沉池，所述反应池与进水管道相连，所述两级生物处理池包括第一级缺氧-好氧处理单元和第二级缺氧-好氧处理单元，所述第一级缺氧-好氧处理单元通过穿孔隔墙与初沉池连通，所述第二级缺氧-好氧处理单元通过外部管道与初沉池连通，所述二沉池通过一外部污泥回流管道与反应池相连接形成外回流。
优选的，所述第一级缺氧-好氧处理单元包括第一缺氧池和第一好氧池，所述第二级缺氧-好氧处理单元包括第二缺氧池和第二好氧池。
优选的，所述第一缺氧池与第一好氧池之间通过第一混合液回流管道相连接形成内回流，所述第一混合液回流管道上设有第一混合液回流泵。
优选的，所述第二缺氧池与第二好氧池之间通过第二混合液回流管道相连接形成内回流，所述第二混合液回流管道上设有第二混合液回流泵。
优选的，所述第一好氧池和第二好氧池内均设有多个曝气管，所述每个曝气管上设有流线型控制阀，所述流线型控制阀的数量为26台。
优选的所述反应池内设有1台搅拌器，所述第一缺氧池和第二缺氧池内各设有8台搅拌器。
优选的，所述外部污泥回流管道上设有污泥泵，所述污泥泵的数量为4台。
与现有的生物脱氮污水处理系统相比，本实用新型提供的一种紧凑型一体化生物脱氮污水处理系统具有以下优势：
1、本实用新型将反应池、初沉池、两级生物处理池及二沉池设置在一个构筑物中，中间用隔墙隔开，相比于传统污水处理功能来说，其结构布局更加紧凑，减少了占地面积，同时各反应池之间没有了管道连接也减少了一定的水力损失，在降低污水处理能耗的同时节约了污水处理用地;
2、本实用新型提供的一种紧凑型一体化生物脱氮污水处理系统，为了满足日益提高的脱氮去除标准，设置了两级生物处理单元，同时为使两级生物处理单元的缺氧池中污泥停留期间释放出来的氨得以硝化，设置好氧反应池，进一步消减污水中的污染负荷，以确保脱氮出水达标;
3、本实用新型提供的一种紧凑型一体化生物脱氮污水处理系统，将其初沉池出水分别进水于第一缺氧池和第二缺氧池，如此多点进水的方式可以对进水碳源进行合理分配，保证了生物脱氮的碳源需要，并且在满足脱氮的前提下，生物除磷也能够得到保证，以保证整个系统出水水质稳定达标排放。
4、本实用新型提供的一种紧凑型一体化生物脱氮污水处理系统，具有结构简单造价低、实用性强的特点。
