申请日2013.05.31
公开(公告)日2013.11.06
IPC分类号H02B1/56
摘要
本实用新型公开了一种微动力污水处理配电柜，其技术方案要点是，包括柜体和设置在柜体内的药箱、计量泵、微机控制中心，柜体内设置有至少两台交替运行的散热器，柜体上设置有排风口，排风口设置有排风机，柜体由双层玻璃钢构成，双层玻璃钢之间设置有减震夹层，柜体上设置有散热口，柜体电连接有多功能断路器。本实用新型微动力污水处理配电柜有效提高了柜体内外空气对流效率，增强其自身散热能力，提高产品质量。
权利要求书
1.一种微动力污水处理配电柜，包括柜体和设置在柜体内的药箱、计量泵、微机控制中心，其特征在于：所述柜体内设置有至少两台交替运行的散热器，所述柜体上设置有排风口，所述排风口设置有排风机。
2.根据权利要求1所述的一种微动力污水处理配电柜，其特征是：所述柜体由双层玻璃钢构成，所述双层玻璃钢之间设置有减震夹层。
3.根据权利要求1或2所述的一种微动力污水 处理配电柜，其特征是：所述柜体上设置有散热口。
4.根据权利要求3所述的一种微动力污水处理配电柜，其特征是：所述柜体电连接有多功能断路器。
说明书
微动力污水处理配电柜
技术领域
本实用新型涉及一种配电柜，具体涉及一种微动力污水处理配电柜。
背景技术
地埋式一体化污水处理设备主要用于生活污水和与之类似的工业有机废水的处理，如饭店、宾馆、医院、高速公路服务区、写字楼、别墅和居民小区等，经处理后水可直接排入雨水管道或作为中水重复使用，其主要处理方法是采用目前较为成熟的生化处理技术，生物接触氧化法，该系统主要有七部分组成：格栅、缺氧池、生物接触氧化池、二沉池、消毒池、污泥池、风机房和自动控制柜。自动控制柜设置在风机房内控制两台风机交替运行，因为自动控制柜需要时刻待命，工作时间很长，对设备的散热要求很高，而目前市场上的自动控制柜散热效果不是很显著，当设备工作时，自动控制柜内部的高温通过自动控制柜柜体的金属外壳及柜体上设置的散热口散去，散热效果仍不是很理想，长时间高温工作容易导致设备损坏，影响使用寿命，不能满足设备需求。
实用新型内容
针对现有技术存在的不足，本实用新型提供了一种微动力污水处理配电柜，该微动力污水处理配电柜有效提高了柜体内外空气对流效率，增强其自身散热能力，提高产品质量。

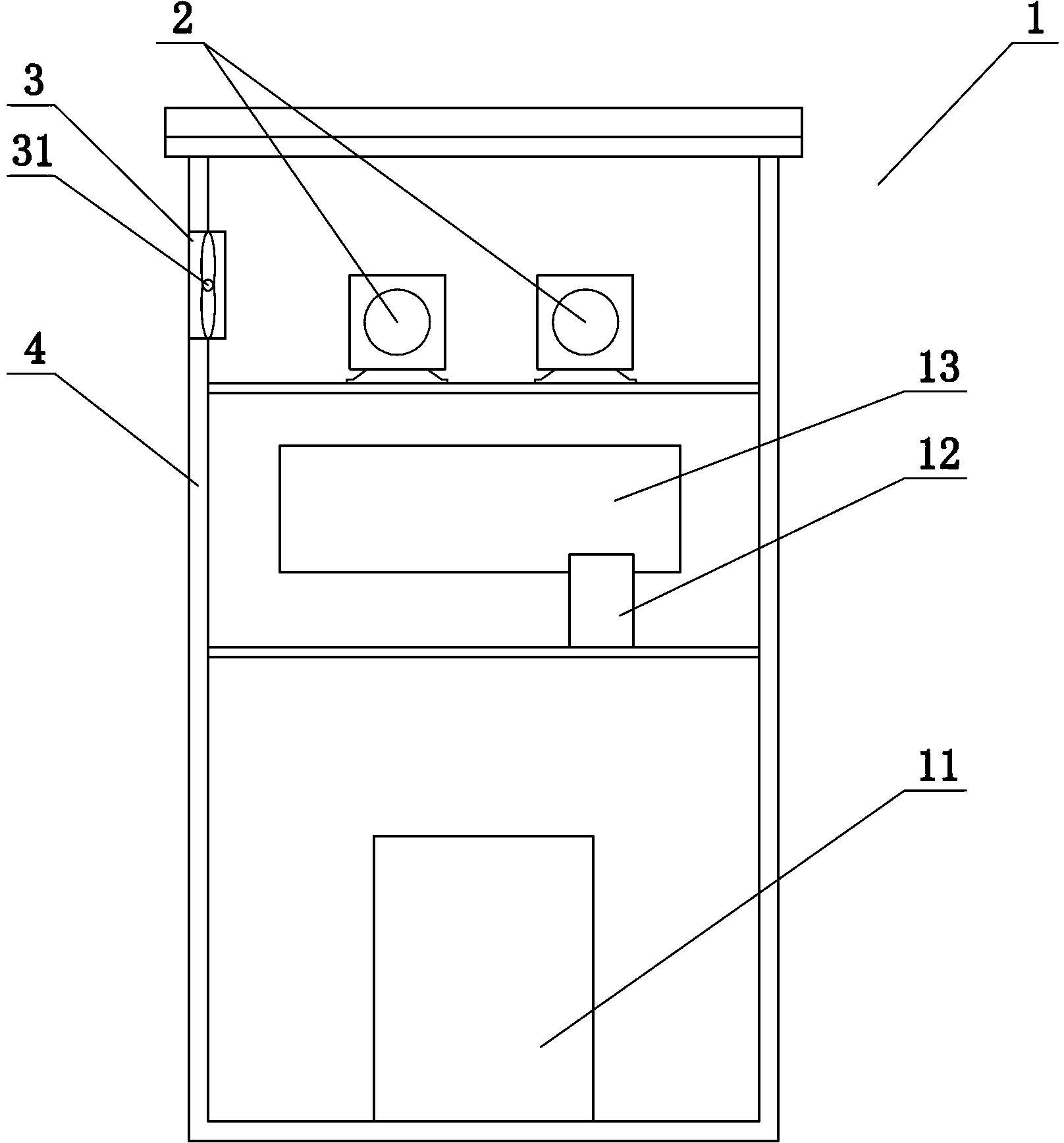

为实现上述目的，本实用新型提供了如下技术方案：一种微动力污水处理配电柜，包括柜体和设置在柜体内的药箱、计量泵、微机控制中心，所述柜体内设置有至少两台交替运行的散热器，所述柜体上设置有排风口，所述排风口设置有排风机。
通过采用上述技术方案，柜体内设置有至少两台交替运行的散热器，因为柜体需要长时间不间断工作，两台以上的散热器能够满足交替运行，且在其中一台散热器故障时有备用选择，能够保证散热器正常工作的同时有效提高了柜体内的散热能力;同时柜体上设置有排风口，排风口设置有排风机，提高了柜体内外空气对流效率，使柜体内的高温气流能有效的被排出到柜体外部并进行空气交换，从而使柜体内的空气温度得到有效的降低，不会保持在一个较高的温度状态下导致散热器散热效果下降，间接导致柜体内温升过高，与此同时，柜体内外空气对流的加强也促使柜体除湿能力的提高，确保柜体内不会太潮湿，避免潮湿的环境下电器设备的绝缘性能下降。
本实用新型进一步设置为，所述柜体由双层玻璃钢构成，所述双层玻璃钢之间设置有减震夹层。
通过采用上述技术方案，柜体由双层玻璃钢构成，双层玻璃钢之间设置有减震夹层，有效提高了柜体的抗压强度，同时减震夹层有效避免了设备运行产生的震动或者其他外来震动与柜体发生共振而损坏柜体及柜体内的电气设备。
本实用新型进一步设置为，所述柜体上设置有散热口。
通过采用上述技术方案，柜体上设置有散热口，进一步加强了柜体的散热效果。
本实用新型进一步设置为，所述柜体电连接有多功能断路器。
通过采用上述技术方案，柜体电连接有多功能断路器，使柜体具有过流、缺相、过压、欠压等故障情况的自动保护功能，避免电路故障而损坏电器设备的正常运行，甚至带来严重事故的发生
