申请日2018.04.09
公开(公告)日2019.02.12
IPC分类号C02F9/02
摘要
本实用新型公开了一种农村污水循环式处理装置，包括进水口，所述进水口末端设置有过滤室，其过滤室内部固定有过滤网，且过滤网左侧壁连接有排污盖，所述过滤室底部侧壁固定有引水管，且过滤室右侧壁设置有曝气室，所述曝气室顶部侧壁安装有排气盖，且曝气室内部设置有支撑杆，所述支撑杆外侧壁连接有曝气盘，且曝气盘顶部侧壁设置有曝气孔，所述支撑杆末端连接有输气管，且输气管末端安装有气泵，所述沉淀室右侧壁设置有净化室，其净化室内部固定有石英层，且石英层下方设置有活性炭层，所述净化室右侧壁设置有消毒室，且消毒室右侧壁连接有排水口。该农村污水循环式处理装置采用循环式处理结构，可持续有效的处理农村污水，提高了污水处理速率。
权利要求书

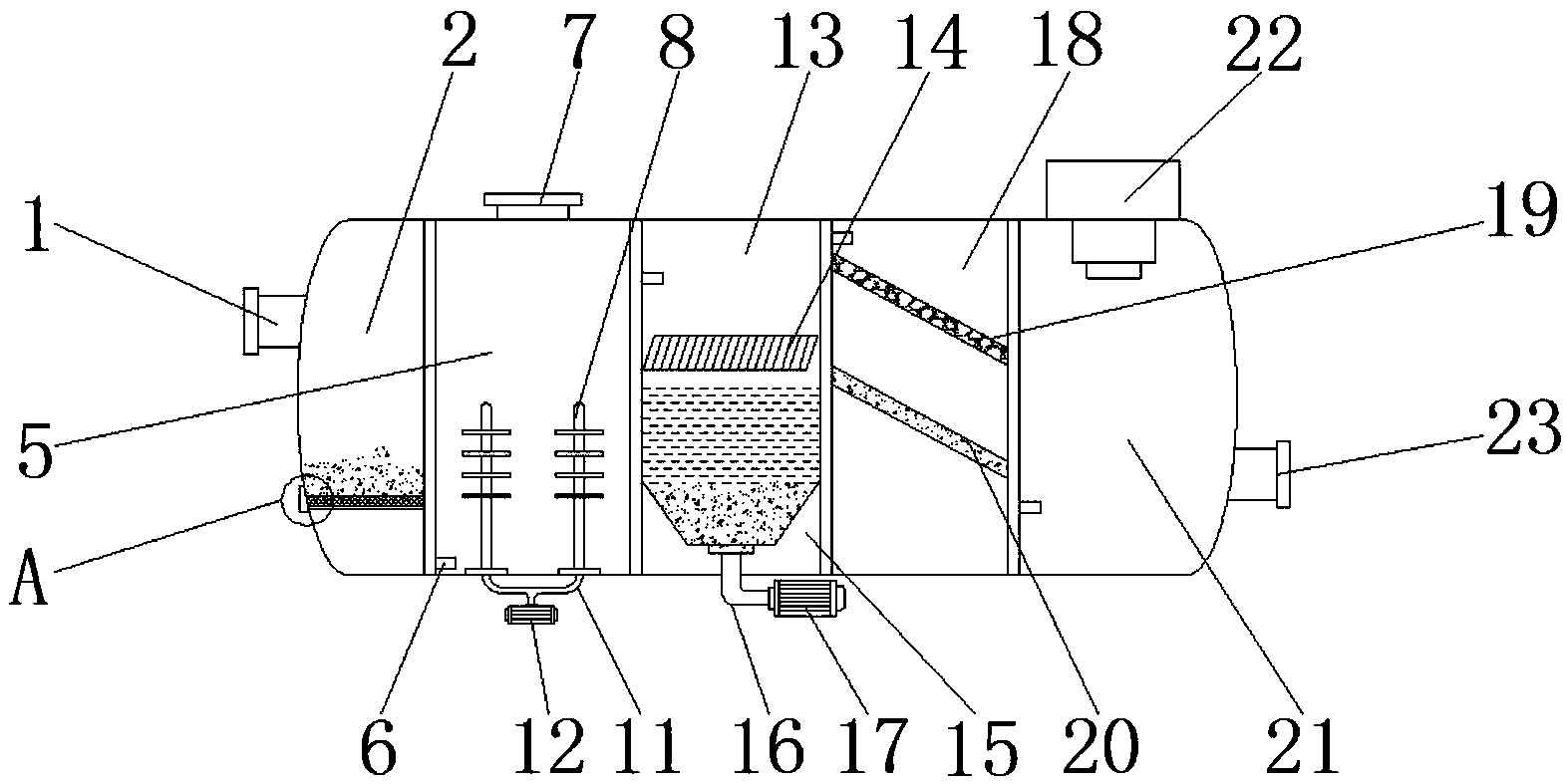

1.一种农村污水循环式处理装置，包括进水口(1)，其特征在于：所述进水口(1)末端设置有过滤室(2)，其过滤室(2)内部固定有过滤网(3)，且过滤网(3)左侧壁连接有排污盖(4)，所述过滤室(2)底部侧壁固定有引水管(6)，且过滤室(2)右侧壁设置有曝气室(5)，所述曝气室(5)顶部侧壁安装有排气盖(7)，且曝气室(5)内部设置有支撑杆(8)，所述支撑杆(8)外侧壁连接有曝气盘(9)，且曝气盘(9)顶部侧壁设置有曝气孔(10)，所述支撑杆(8)末端连接有输气管(11)，且输气管(11)末端安装有气泵(12)，所述曝气室(5)右侧壁设置有沉淀室(13)，其沉淀室(13)内部设置有斜管(14)，且斜管(14)下方固定有沉淀壁(15)，所述沉淀壁(15)底部侧壁连接有污泥管(16)，且污泥管(16)末端安装有污泥泵(17)，所述沉淀室(13)右侧壁设置有净化室(18)，其净化室(18)内部固定有石英层(19)，且石英层(19)下方设置有活性炭层(20)，所述净化室(18)右侧壁设置有消毒室(21)，其消毒室(21)顶部侧壁固定有消毒箱(22)，且消毒室(21)右侧壁连接有排水口(23)。
2.根据权利要求1所述的一种农村污水循环式处理装置，其特征在于：所述支撑杆(8)和曝气盘(9)共设置有2组，且支撑杆(8)和曝气盘(9)关于曝气室(5)纵向对称轴左右对称安装。
3.根据权利要求1所述的一种农村污水循环式处理装置，其特征在于：所述曝气盘(9)纵向等距离分布于支撑杆(8)外侧壁，且曝气盘(9)顶部侧壁均匀的分布有曝气孔(10)。
4.根据权利要求1所述的一种农村污水循环式处理装置，其特征在于：所述沉淀壁(15)内侧壁构成倒圆台形结构，且沉淀壁(15)底部侧壁通过污泥管(16)与污泥泵(17)相互连接。
5.根据权利要求1所述的一种农村污水循环式处理装置，其特征在于：所述石英层(19)和活性炭层(20)相互平行设置，且石英层(19)和活性炭层(20)相对于净化室(18)水平轴倾斜安装。
说明书
一种农村污水循环式处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种农村污水循环式处理装置。
背景技术
农村污水处理是指对农村污水处理的一个方法。农村生活曰渐城市化，生活污水主要来自农家的厕所冲洗水、厨房洗涤水、洗衣机排水、淋浴排水及其他排水。
现有的农村污水处理设备大多采用一次性净化结构，无法持续处理污水，不仅降低了污水处理效果，同时无法满足大量污水处理需求，限制了污水处理设备的使用范围。
实用新型内容
本实用新型的目的在于提供一种农村污水循环式处理装置，以解决上述背景技术中提出的现有的农村污水处理设备大多采用一次性净化结构，无法持续处理污水，不仅降低了污水处理效果，同时无法满足大量污水处理需求，限制了污水处理设备的使用范围的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农村污水循环式处理装置，包括进水口，所述进水口末端设置有过滤室，其过滤室内部固定有过滤网，且过滤网左侧壁连接有排污盖，所述过滤室底部侧壁固定有引水管，且过滤室右侧壁设置有曝气室，所述曝气室顶部侧壁安装有排气盖，且曝气室内部设置有支撑杆，所述支撑杆外侧壁连接有曝气盘，且曝气盘顶部侧壁设置有曝气孔，所述支撑杆末端连接有输气管，且输气管末端安装有气泵，所述曝气室右侧壁设置有沉淀室，其沉淀室内部设置有斜管，且斜管下方固定有沉淀壁，所述沉淀壁底部侧壁连接有污泥管，且污泥管末端安装有污泥泵，所述沉淀室右侧壁设置有净化室，其净化室内部固定有石英层，且石英层下方设置有活性炭层，所述净化室右侧壁设置有消毒室，其消毒室顶部侧壁固定有消毒箱，且消毒室右侧壁连接有排水口。
优选的，所述支撑杆和曝气盘共设置有2组，且支撑杆和曝气盘关于曝气室纵向对称轴左右对称安装。
优选的，所述曝气盘纵向等距离分布于支撑杆外侧壁，且曝气盘顶部侧壁均匀的分布有曝气孔。
优选的，所述沉淀壁内侧壁构成倒圆台形结构，且沉淀壁底部侧壁通过污泥管与污泥泵相互连接。
优选的，所述石英层和活性炭层相互平行设置，且石英层和活性炭层相对于净化室水平轴倾斜安装。
与现有技术相比，本实用新型的有益效果是：该农村污水循环式处理装置采用循环式处理结构，可持续有效的处理农村污水，提高了污水处理速率。支撑杆和曝气盘共设置有2组，且支撑杆和曝气盘关于曝气室纵向对称轴左右对称安装，通过对称安装的支撑杆和曝气盘有效的去除了污水中酸性物质，防止污水腐蚀设备降低污水处理设备使用寿命，曝气盘纵向等距离分布于支撑杆外侧壁，且曝气盘顶部侧壁均匀的分布有曝气孔，通过均匀分布的曝气孔便于污水与空气接触，提高酸性物质处理速率，沉淀壁内侧壁构成倒圆台形结构，且沉淀壁底部侧壁通过污泥管与污泥泵相互连接，通过倒圆台形结构的沉淀壁便于污泥聚集集中排除，进一步提高污水处理速率，石英层和活性炭层相互平行设置，且石英层和活性炭层相对于净化室水平轴倾斜安装，石英层便于清理不溶性杂质，活性炭层便于清理可溶性杂质，通过相互平行安装的石英层和活性炭层进一步提高了污水处理效果，同时相对于净化室水平轴倾斜安装的石英层和活性炭层增大了污水接触面积，从而加快了污水处理速率。
