申请日2018.04.05
公开(公告)日2019.05.10
IPC分类号C02F9/14; C02F3/28; F01K27/02; F01K13/00; C02F101/30
摘要
本实用新型提供了一种基于工业废水处理工艺中的沼气发电装置，包括发电装置本体、集水池、过滤网、沉沙池、厌氧反应罐、发酵罐、生物脱硫塔、双膜干式贮气罐、沼气增压泵、沼气发电机组、电力控制柜、余热利用器、余热锅炉、热水贮藏罐、固液分离机、液态有机肥出口、固态有机肥出口、废水入水管，所述发电装置本体的一侧设有所述集水池，所述集水池的一侧设有所述废水入水管，所述集水池的另一侧设有所述过滤网，所述过滤网的一侧设有所述沉沙池，工业废水处理工艺中的沼气发电，不仅利用了废水产生沼气进行发电，而且还对发电的过程中，产生的热能进行回收利用，让蒸汽对废水中的有机物进行分离、分类，便于运输和使用，结构简单，方便推广。
权利要求书
1.一种基于工业废水处理工艺中的沼气发电装置，包括发电装置本体(1)、集水池(2)、过滤网(3)、沉沙池(4)、厌氧反应罐(5)、发酵罐(6)、生物脱硫塔(7)、双膜干式贮气罐(8)、沼气增压泵(9)、沼气发电机组(10)、电力控制柜(11)、余热利用器(12)、余热锅炉(13)、热水贮藏罐(14)、固液分离机(15)、液态有机肥出口(16)、固态有机肥出口(17)、废水入水管(18)，其特征在于，所述发电装置本体(1)的一侧设有所述集水池(2)，所述集水池(2)的一侧设有所述废水入水管(18)，所述集水池(2)的另一侧设有所述过滤网(3)，所述过滤网(3)的一侧设有所述沉沙池(4)，所述沉沙池(4)的一侧设有所述厌氧反应罐(5)，所述厌氧反应罐(5)的一侧设有所述发酵罐(6)，所述发酵罐(6)的一侧设有所述生物脱硫塔(7)，所述生物脱硫塔(7)的一侧设有所述双膜干式贮气罐(8)，所述双膜干式贮气罐(8)的底端设有所述沼气增压泵(9)，所述沼气增压泵(9)底端设有沼气发电机组(10)，所述沼气发电机组(10)的底端设有所述电力控制柜(11)，所述沼气发电机组(10)的一侧设有所述余热利用器(12)，所述余热利用器(12)的一侧设有所述余热锅炉(13)，所述余热锅炉(13)的一侧设有所述热水贮藏罐(14)，所述余热锅炉(13)的顶端设有所述固液分离机(15)，所述固液分离机(15)的一侧设有所述液态有机肥出口(16)，所述固液分离机(15)的另一侧设有所述固态有机肥出口(17)。
2.根据权利要求1所述的一种基于工业废水处理工艺中的沼气发电装置，其特征在于，所述集水池(2)分别与所述沉沙池(4)、所述厌氧反应罐(5)和所述发酵罐(6)通过管道密封相连。
3.根据权利要求1所述的一种基于工业废水处理工艺中的沼气发电装置，其特征在于，所述电力控制柜(11)分别与所述沼气增压泵(9)、所述余热利用器(12)和所述余热锅炉(13)通过电性相连。
4.根据权利要求1所述的一种基于工业废水处理工艺中的沼气发电装置，其特征在于，所述热水贮藏罐(14)分别与所述厌氧反应罐(5)和所述发酵罐(6)通过保温层的水管相接。
5.根据权利要求1所述的一种基于工业废水处理工艺中的沼气发电装置，其特征在于，所述发酵罐(6)分别与所述生物脱硫塔(7)、所述双膜干式贮气罐(8)、所述沼气增压泵(9)和所述沼气发电机组(10)通过防静电的气体管道相连。
6.根据权利要求1所述的一种基于工业废水处理工艺中的沼气发电装置，其特征在于，所述固液分离机(15)与所述发酵罐(6)通过水管密封相连，所述固液分离机(15)与所述余热锅炉(13)通过蒸汽管道密封相连。
说明书
一种基于工业废水处理工艺中的沼气发电装置
技术领域
本实用新型涉及一种沼气发电装置，具体涉及一种基于工业废水处理工艺中的沼气发电装置。
背景技术
沼气发电装置是，由沼气通过发电机组构成沼气发电系统的主要设备，有沼气发电机组、发电机，沼气经脱硫器由贮气罐供给燃气发电机组，从而驱动与沼气内燃机相连接的发电机而产生电力，通常沼气发电机组排出的冷却水和废气中的热量，没有通过热回收装置进行回收利用，也没有对所产生的有机物进行分类回收，所以给人们带来不便。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种基于工业废水处理工艺中的沼气发电装置，从而解决上述问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：

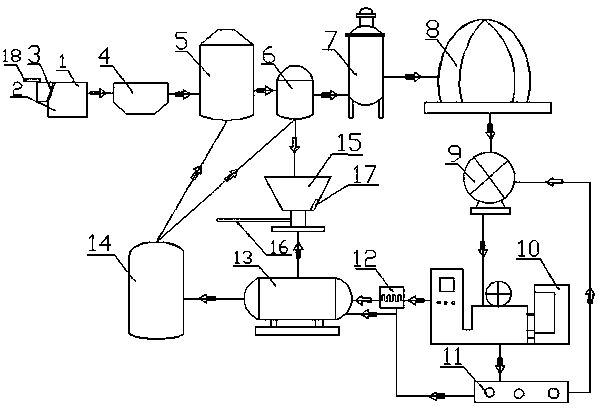

本实用新型提供了一种基于工业废水处理工艺中的沼气发电装置，包括发电装置本体、集水池、过滤网、沉沙池、厌氧反应罐、发酵罐、生物脱硫塔、双膜干式贮气罐、沼气增压泵、沼气发电机组、电力控制柜、余热利用器、余热锅炉、热水贮藏罐、固液分离机、液态有机肥出口、固态有机肥出口、废水入水管，所述发电装置本体的一侧设有所述集水池，所述集水池的一侧设有所述废水入水管，所述集水池的另一侧设有所述过滤网，所述过滤网的一侧设有所述沉沙池，所述沉沙池的一侧设有所述厌氧反应罐，所述厌氧反应罐的一侧设有所述发酵罐，所述发酵罐的一侧设有所述生物脱硫塔，所述生物脱硫塔的一侧设有所述双膜干式贮气罐，所述双膜干式贮气罐的底端设有所述沼气增压泵，所述沼气增压泵底端设有沼气发电机组，所述沼气发电机组的底端设有所述电力控制柜，所述沼气发电机组的一侧设有所述余热利用器，所述余热利用器的一侧设有所述余热锅炉，所述余热锅炉的一侧设有所述热水贮藏罐，所述余热锅炉的顶端设有所述固液分离机，所述固液分离机的一侧设有所述液态有机肥出口，所述固液分离机的另一侧设有所述固态有机肥出口。
作为本实用新型的一种优选技术方案，所述集水池分别与所述沉沙池、所述厌氧反应罐和所述发酵罐通过管道密封相连。
作为本实用新型的一种优选技术方案，所述电力控制柜分别与所述沼气增压泵、所述余热利用器和所述余热锅炉通过电性相连。
作为本实用新型的一种优选技术方案，所述热水贮藏罐分别与所述厌氧反应罐和所述发酵罐通过保温层的水管相接。
作为本实用新型的一种优选技术方案，所述发酵罐分别与所述生物脱硫塔、所述双膜干式贮气罐、所述沼气增压泵和所述沼气发电机组通过防静电的气体管道相连。
作为本实用新型的一种优选技术方案，所述固液分离机与所述发酵罐通过水管密封相连，所述固液分离机与所述余热锅炉通过蒸汽管道密封相连。
本实用新型所达到的有益效果是：该装置是一种基于工业废水处理工艺中的沼气发电装置，不仅利用了废水产生沼气进行发电，而且还对发电的过程中，产生的热能进行回收利用，让蒸汽对废水中的有机物进行分离、分类，便于运输和使用，结构简单，方便推广。
