申请日2019.02.27
公开(公告)日2019.05.14
IPC分类号C02F1/32; C02F9/08; B08B9/023
摘要
本发明涉及一种用于饮用水消毒的便于清洁的水处理设备，包括主体、灯管、进水管、出水管和导线，所述主体的形状为圆柱形，所述进水管和出水管均设置在主体上，所述进水管通过主体与出水管连通，所述灯管与主体同轴设置，所述灯管设置在主体内，所述导线与灯管连接，所述主体内设有清洁机构，所述清洁机构包括转动组件和清洁组件，所述转动组件设置在灯管上，所述清洁组件包括清洁杆、传动杆、传动盘、动力盘、第一弹簧和两个连接单元，该用于饮用水消毒的便于清洁的水处理设备通过清洁机构实现了清除水垢的功能，提高了实用性和维护的便捷性。
权利要求书

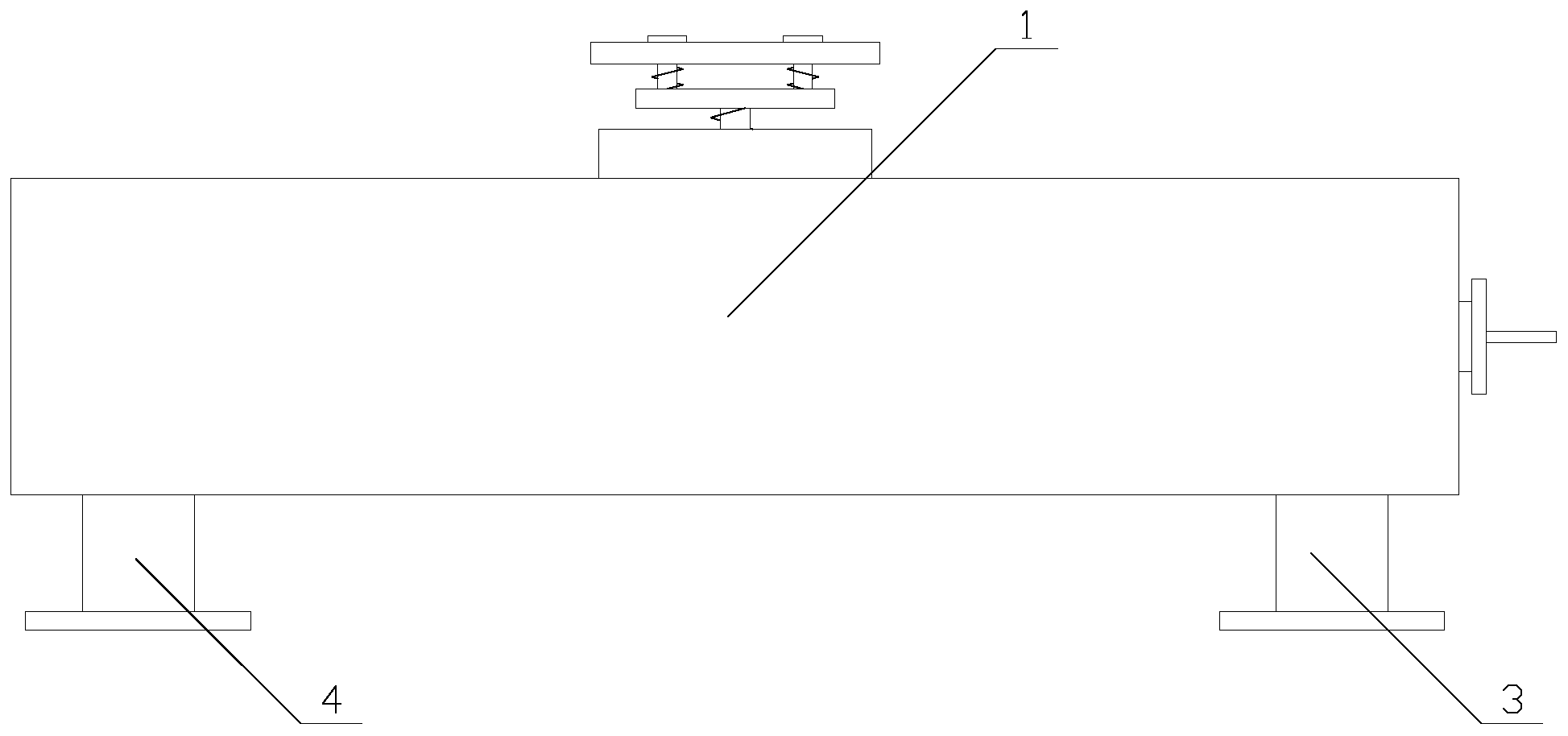

1.一种用于饮用水消毒的便于清洁的水处理设备，包括主体(1)、灯管(2)、进水管(3)、出水管(4)和导线(5)，所述主体(1)的形状为圆柱形，所述进水管(3)和出水管(4)均设置在主体(1)上，所述进水管(3)通过主体(1)与出水管(4)连通，所述灯管(2)与主体(1)同轴设置，所述灯管(2)设置在主体(1)内，所述导线(5)与灯管(2)连接，其特征在于，所述主体(1)内设有清洁机构;
所述清洁机构包括转动组件和清洁组件，所述转动组件设置在灯管(2)上，所述清洁组件包括清洁杆(6)、传动杆(7)、传动盘(8)、动力盘(9)、第一弹簧(10)和两个连接单元，所述清洁杆(6)与灯管(2)平行，所述传动杆(7)的轴线与灯管(2)的轴线垂直且相交，所述传动杆(7)的一端固定在清洁杆(6)的远离灯管(2)一侧的中端，所述传动盘(8)固定在传动杆(7)的另一端，所述传动盘(8)与传动杆(7)同轴设置，所述主体(1)上设有连接孔，所述连接孔与传动杆(7)同轴设置，所述连接孔的孔径与传动杆(7)的直径相等，所述传动杆(7)穿过连接孔，所述第一弹簧(10)设置在传动盘(8)和主体(1)之间，所述传动盘(8)通过第一弹簧(10)与主体(1)连接，所述第一弹簧(10)套设在传动杆(7)上，所述动力盘(9)设置在传动盘(8)的远离主体(1)的一侧，所述动力盘(9)与传动盘(8)平行，两个连接单元分别设置在传动杆(7)的两侧，所述动力盘(9)通过连接单元与传动盘(8)连接;
所述连接单元包括限位块(11)、固定杆(12)、第二弹簧(13)和磁铁环(14)，所述固定杆(12)与传动杆(7)平行，所述动力盘(9)上设有通孔，所述通孔与固定杆(12)同轴设置，所述固定杆(12)穿过通孔，所述限位块(11)固定在固定杆(12)的远离主体(1)的一端，所述固定杆(12)的另一端固定在传动盘(8)上，所述第二弹簧(13)设置在动力盘(9)和传动盘(8)之间，所述动力盘(9)通过第二弹簧(13)与传动盘(8)连接，所述第二弹簧(13)套设在固定杆(12)上，所述磁铁环(14)与传动杆(7)同轴设置，所述磁铁环(14)固定在主体(1)上，所述磁铁环(14)设置在传动盘(8)和主体(1)之间，所述磁铁环(14)的内径大于传动盘(8)的直径，所述磁铁环(14)的外径小于动力盘(9)的直径，所述动力盘(9)的制作材料为铁，所述磁铁环(14)与动力盘(9)之间的最小距离大于动力盘(9)与主体(1)之间的最小距离，所述磁铁环(14)与动力盘(9)之间的最大距离小于灯管(2)与清洁杆(6)的最小距离和动力盘(9)与传动盘(8)之间的距离之和，所述动力盘(9)与主体(1)之间的最小距离大于灯管(2)与清洁杆(6)的最小距离，所述第一弹簧(10)的弹性小于两个第二弹簧(13)的弹性;
所述转动组件包括防水轴承(15)、连接杆(16)和转动盘(17)，所述连接杆(16)与灯管(2)同轴设置，所述主体(1)的一侧设有装配孔，所述装配孔与灯管(2)同轴设置，所述防水轴承(15)的外圈与装配孔的内壁固定且密封连接，所述防水轴承(15)的内圈设置在连接杆(16)上，所述连接杆(16)的靠近灯管(2)的一端设有柱形孔，所述柱形孔与灯管(2)同轴设置，所述柱形孔的孔径与灯管(2)的直径相同，所述柱形孔设置在主体(1)内，所述灯管(2)固定在柱形孔的内壁上，所述灯管(2)的靠近防水轴承(15)的一端的外周与柱形孔的内壁密封连接，所述连接杆(16)上设有贯穿孔，所述贯穿孔与灯管(2)同轴设置，所述导线(5)设置在贯穿孔内，所述贯穿孔的内壁与导线(5)密封连接，所述转动盘(17)安装在连接杆(16)的远离灯管(2)的一端。
2.如权利要求1所述的用于饮用水消毒的便于清洁的水处理设备，其特征在于，所述连接杆(16)上设有密封圈(18)，所述密封圈(18)的外圈设置在防水轴承(15)的内圈，所述密封圈(18)的内圈设置在连接杆(16)上。
3.如权利要求1所述的用于饮用水消毒的便于清洁的水 处理设备，其特征在于，所述清洁杆(6)的靠近灯管(2)的一侧设有凹口，所述凹口的形状为弧形，所述弧形的圆心设置在灯管(2)的轴线上。
4.如权利要求1所述的用于饮用水消毒的便于清洁的水处理设备，其特征在于，所述转动盘(17)上设有防滑纹。
5.如权利要求1所述的用于饮用水消毒的便于清洁的水处理设备，其特征在于，所述主体(1)内设有反光板(19)。
6.如权利要求1所述的用于饮用水消毒的便于清洁的水处理设备，其特征在于，所述进水管(3)内设有滤网(20)。
说明书
一种用于饮用水消毒的便于清洁的水处理设备
技术领域
本发明涉及水处理设备领域，特别涉及一种用于饮用水消毒的便于清洁的水处理设备。
背景技术
水处理是指为使水质达到一定使用标准而采取的物理、化学措施，其中紫外线消毒器是水处理设备的一种，紫外线消毒器是指以紫外汞灯为光源利用灯管内汞蒸气放电时辐射的253.7nm紫外线为主要光谱线，对生活饮用水进行消毒的设备。
现有的紫外线消毒器在长期使用后，灯管的周围会出现结垢现象，结成的水垢会遮挡灯管产生的光线，降低了杀菌效果，因此需要维护人员定期清洁灯管上的水垢，但清洁时因拆卸不方便，清洁过程繁琐，降低了实用性。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种用于饮用水消毒的便于清洁的水处理设备。
本发明解决其技术问题所采用的技术方案是：一种用于饮用水消毒的便于清洁的水处理设备，包括主体、灯管、进水管、出水管和导线，所述主体的形状为圆柱形，所述进水管和出水管均设置在主体上，所述进水管通过主体与出水管连通，所述灯管与主体同轴设置，所述灯管设置在主体内，所述导线与灯管连接，所述主体内设有清洁机构;
所述清洁机构包括转动组件和清洁组件，所述转动组件设置在灯管上，所述清洁组件包括清洁杆、传动杆、传动盘、动力盘、第一弹簧和两个连接单元，所述清洁杆与灯管平行，所述传动杆的轴线与灯管的轴线垂直且相交，所述传动杆的一端固定在清洁杆的远离灯管一侧的中端，所述传动盘固定在传动杆的另一端，所述传动盘与传动杆同轴设置，所述主体上设有连接孔，所述连接孔与传动杆同轴设置，所述连接孔的孔径与传动杆的直径相等，所述传动杆穿过连接孔，所述第一弹簧设置在传动盘和主体之间，所述传动盘通过第一弹簧与主体连接，所述第一弹簧套设在传动杆上，所述动力盘设置在传动盘的远离主体的一侧，所述动力盘与传动盘平行，两个连接单元分别设置在传动杆的两侧，所述动力盘通过连接单元与传动盘连接;
所述连接单元包括限位块、固定杆、第二弹簧和磁铁环，所述固定杆与传动杆平行，所述动力盘上设有通孔，所述通孔与固定杆同轴设置，所述固定杆穿过通孔，所述限位块固定在固定杆的远离主体的一端，所述固定杆的另一端固定在传动盘上，所述第二弹簧设置在动力盘和传动盘之间，所述动力盘通过第二弹簧与传动盘连接，所述第二弹簧套设在固定杆上，所述磁铁环与传动杆同轴设置，所述磁铁环固定在主体上，所述磁铁环设置在传动盘和主体之间，所述磁铁环的内径大于传动盘的直径，所述磁铁环的外径小于动力盘的直径，所述动力盘的制作材料为铁，所述磁铁环与动力盘之间的最小距离大于动力盘与主体之间的最小距离，所述磁铁环与动力盘之间的最大距离小于灯管与清洁杆的最小距离和动力盘与传动盘之间的距离之和，所述动力盘与主体之间的最小距离大于灯管与清洁杆的最小距离，所述第一弹簧的弹性小于两个第二弹簧的弹性;
所述转动组件包括防水轴承、连接杆和转动盘，所述连接杆与灯管同轴设置，所述主体的一侧设有装配孔，所述装配孔与灯管同轴设置，所述防水轴承的外圈与装配孔的内壁固定且密封连接，所述防水轴承的内圈设置在连接杆上，所述连接杆的靠近灯管的一端设有柱形孔，所述柱形孔与灯管同轴设置，所述柱形孔的孔径与灯管的直径相同，所述柱形孔设置在主体内，所述灯管的靠近防水轴承的一端的外周固定在柱形孔的内壁上，所述灯管与柱形孔的内壁密封连接，所述连接杆上设有贯穿孔，所述贯穿孔与灯管同轴设置，所述导线设置在贯穿孔内，所述贯穿孔的内壁与导线密封连接，所述转动盘安装在连接杆的远离灯管的一端。
作为优选，为了提高连接杆与防水轴承之间的密封性，所述连接杆上设有密封圈，所述密封圈的外圈设置在防水轴承的内圈，所述密封圈的内圈设置在连接杆上。
作为优选，为了提高清洁效果，所述清洁杆的靠近灯管的一侧设有凹口，所述凹口的形状为弧形，所述弧形的圆心设置在灯管的轴线上。
作为优选，为了便于维护人员使转动盘旋转，所述转动盘上设有防滑纹。
作为优选，为了提高消毒效果，所述主体内设有反光板。
作为优选，为了提高水质，所述进水管内设有滤网。
本发明的有益效果是，该用于饮用水消毒的便于清洁的水处理设备通过清洁机构实现了清除水垢的功能，提高了实用性和维护的便捷性，与现有的清洁机构相比，该清洁机构结构简单、设计巧妙，实用性更强。
