申请日2018.05.30
公开(公告)日2019.01.29
IPC分类号B01D36/04
摘要
本实用新型公开了一种污水源热泵用原生污水取水泵坑，包括泵坑主体，所述泵坑主体包括一次沉池、二次沉池、三次沉池和原生污水提取泵坑，其中，所述一次沉池、所述二次沉池和所述三次沉池的顶部均设有质检口，三个所述质检口均通过水泥盖板密封，所述一次沉池、所述二次沉池和所述三次沉池的内部均纵向设有与所述质检口对应设置的若干塑钢踏步，所述一次沉池、所述二次沉池、所述三次沉池和所述原生污水提取泵坑依次连接且连接端处均设有沉池入口。本实用新型采用多级沉池，能够对污水中的杂物进行充分过滤，有效防止管路堵塞及设备污染，且方便人工检修及清淤，结构稳定，实用性强。
权利要求书

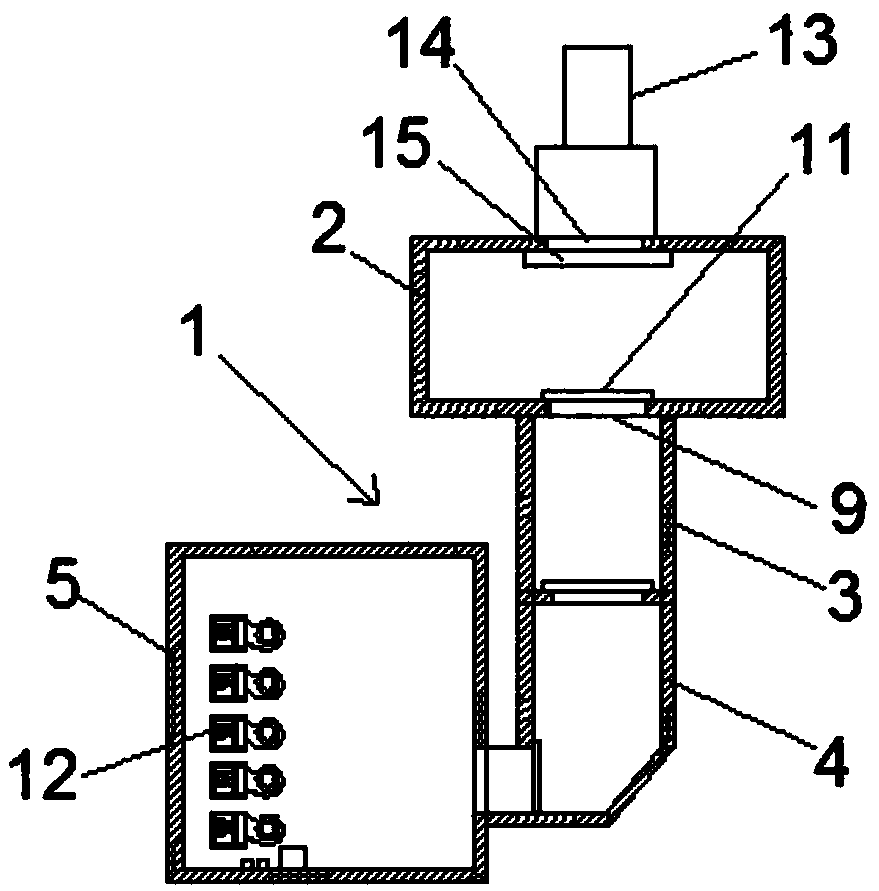

1.一种污水源热泵用原生污水取水泵坑，包括泵坑主体(1)，其特征在于，所述泵坑主体(1)包括一次沉池(2)、二次沉池(3)、三次沉池(4)和原生污水提取泵坑(5)，其中，所述一次沉池(2)、所述二次沉池(3)和所述三次沉池(4)的顶部均设有质检口(6)，三个所述质检口(6)均通过水泥盖板(7)密封，所述一次沉池(2)、所述二次沉池(3)和所述三次沉池(4)的内部均纵向设有与所述质检口(6)对应设置的若干塑钢踏步(8)，所述一次沉池(2)、所述二次沉池(3)、所述三次沉池(4)和所述原生污水提取泵坑(5)依次连接且连接端处均设有沉池入口(9)，所述一次沉池(2)、所述二次沉池(3)和所述三次沉池(4)的内部均设有与所述沉池入口(9)上下分别对应设置的沉积物阻挡墙(10)和悬浮物阻挡墙(17)，所述一次沉池(2)、所述二次沉池(3)和所述三次沉池(4)的内部均固定安装有与所述沉池入口(9)相匹配的过滤格栅(11)，所述原生污水提取泵坑(5)的内部设有若干连接有出水管的水泵(12)。
2.根据权利要求1所述的一种污水源热泵用原生污水取水泵坑，其特征在于：所述一次沉池(2)上且对应所述沉池入口(9)的端部设有连接进水管(13)的进水口(14)，所述一次沉池(2)的内部设有与所述进水口(14)相匹配的闸门(15)。
3.根据权利要求2所述的一种污水源热泵用原生污水取水泵坑，其特征在于：所述一次沉池(2)的内部设有若干用于固定所述闸门(15)驱动轴的轴导架(16)。
4.根据权利要求1所述的一种污水源热泵用原生污水取水泵坑，其特征在于：所述过滤格栅(11)通过固定件固定安装于所述一次沉池(2)、所述二次沉池(3)和所述三次沉池(4)与相应的所述沉积物阻挡墙(10)的外壁上。
5.根据权利要求1所述的一种污水源热泵用原生污水取水泵坑，其特征在于：所述沉积物阻挡墙(10)的高度为600mm。
6.根据权利要求1所述的一种污水源热泵用原生污水取水泵坑，其特征在于：所述一次沉池(2)、二次沉池(3)和三次沉池(4)的体积比例为2:1:0.9。
说明书
一种污水源热泵用原生污水取水泵坑
技术领域
本实用新型涉及泵坑技术领域，具体为一种污水源热泵用原生污水取水泵坑。
背景技术
原生污水中大尺寸杂物大量存在，如塑料袋、纸壳、木棍、钢铁制品，以及其他不可预见的杂物等，必须经过特殊的泵坑设计处理掉这些大的杂物，配合专用的换热设备，使污水源热泵系统可以安全稳定的运行。而现有的泵坑过滤效果差，易造成管路堵塞及设备污染，且不方便清淤。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水源热泵用原生污水取水泵坑，解决了原生污水取水泵坑过滤效果差以及不便人工清淤的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种污水源热泵用原生污水取水泵坑，包括泵坑主体，所述泵坑主体包括一次沉池、二次沉池、三次沉池和原生污水提取泵坑，其中，所述一次沉池、所述二次沉池和所述三次沉池的顶部均设有质检口，三个所述质检口均通过水泥盖板密封，所述一次沉池、所述二次沉池和所述三次沉池的内部均纵向设有与所述质检口对应设置的若干塑钢踏步，所述一次沉池、所述二次沉池、所述三次沉池和所述原生污水提取泵坑依次连接且连接端处均设有沉池入口，所述一次沉池、所述二次沉池和所述三次沉池的内部均设有与所述沉池入口上下分别对应设置的沉积物阻挡墙和悬浮物阻挡墙，所述一次沉池、所述二次沉池和所述三次沉池的内部均固定安装有与所述沉池入口相匹配的过滤格栅，所述原生污水提取泵坑的内部设有若干连接有出水管的水泵。
优选的，所述一次沉池上且对应所述沉池入口的端部设有连接进水管的进水口，所述一次沉池的内部设有与所述进水口相匹配的闸门。
优选的，所述一次沉池的内部设有若干用于固定所述闸门驱动轴的轴导架。
优选的，所述过滤格栅通过固定件固定安装于所述一次沉池、所述二次沉池和所述三次沉池与相应的所述沉积物阻挡墙的外壁上。
优选的，所述沉积物阻挡墙的高度为600mm。
优选的，所述一次沉池、二次沉池和三次沉池的体积比例为2:1:0.9
(三)有益效果
本实用新型提供了一种污水源热泵用原生污水取水泵坑，通过设置一次沉池、二次沉池和三次沉池与原生污水泵坑依次连接，配合在每个沉池入口设置的过滤格栅，能够对污水中的杂物进行多级有效过滤，有效防止管路堵塞及设备污染，同时，通过上下对应设置于沉池入口处的沉积物阻挡墙和悬浮物阻挡墙，沉积物阻挡墙的设置能够在检修时，闸门关闭后，水泵开启时，污水液面在1米以下，方便人工清淤，悬浮物阻挡墙的设置能够阻挡漂浮在各沉池内污水上部的杂质，有效防止污水上部杂物进入下一沉池;本实用新型采用多级沉池，能够对污水中的杂物进行充分过滤，有效防止管路堵塞及设备污染，且方便人工检修及清淤，结构稳定，实用性强。
