申请日2018.05.30
公开(公告)日2019.03.26
IPC分类号B01D41/04
摘要
本实用新型公开了一种污水处理用运维装置，包括机箱、清洁仓、输水管、雾化喷头、顶板、冲洗室、第一安装座、固定销、旋转座、第二安装座、支撑板、卡块、紧固弹簧、盖板、过滤板、滑轮、排污管、水泵、废水收集箱、清洁用水箱、垫板和移动轮，所述机箱内部的底侧通过螺栓安装有垫板，所述垫板的顶部一侧通过螺栓安装有清洁用水箱，所述清洁用水箱的一侧通过法兰安装有输水管，所述清洁用水箱的一侧设置有水泵，且清洁用水箱通过输水管与水泵连接，所述清洁用水箱的顶部设置有清洁仓，所述清洁仓的顶部通过螺栓安装有顶板，该装置，操作简单，能够对污水处理过程中使用的过滤板进行清洁维护，大大提高了使用的方便性。
权利要求书

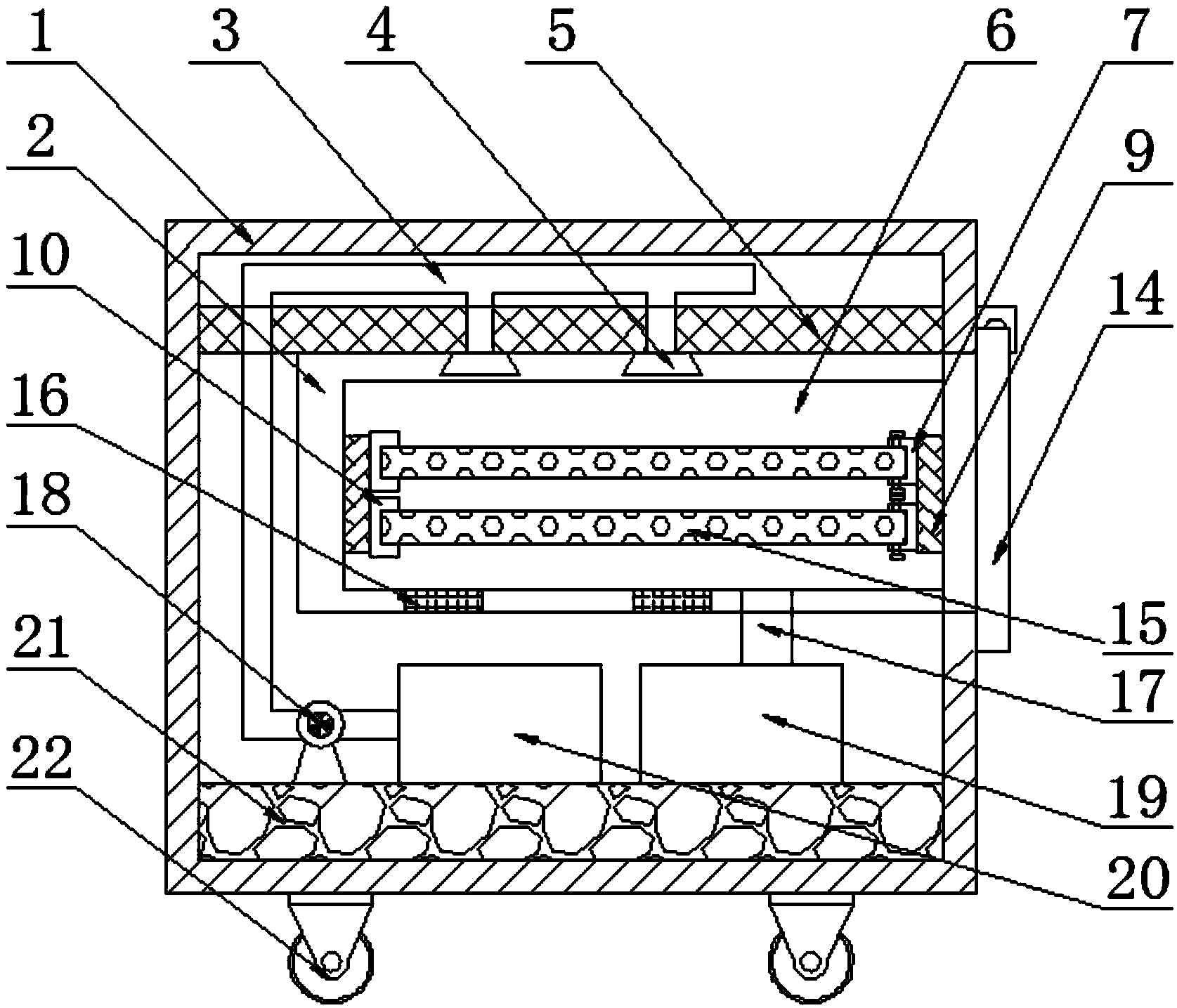

1.一种污水处理用运维装置，包括机箱(1)、清洁仓(2)、输水管(3)、雾化喷头(4)、顶板(5)、冲洗室(6)、第一安装座(7)、固定销(8)、旋转座(9)、第二安装座(10)、支撑板(11)、卡块(12)、紧固弹簧(13)、盖板(14)、过滤板(15)、滑轮(16)、排污管(17)、水泵(18)、废水收集箱(19)、清洁用水箱(20)、垫板(21)和移动轮(22)，其特征在于：所述机箱(1)内部的底侧通过螺栓安装有垫板(21)，所述垫板(21)的顶部一侧通过螺栓安装有清洁用水箱(20)，所述清洁用水箱(20)的一侧通过法兰安装有输水管(3)，所述清洁用水箱(20)的一侧设置有水泵(18)，且清洁用水箱(20)通过输水管(3)与水泵(18)连接，所述清洁用水箱(20)的顶部设置有清洁仓(2)，所述清洁仓(2)的顶部通过螺栓安装有顶板(5)，且顶板(5)通过螺栓与机箱(1)的内壁连接，所述清洁仓(2)内侧的顶部通过螺栓安装有两个雾化喷头(4)，所述清洁仓(2)的内部设置有冲洗室(6)，所述冲洗室(6)的内部两侧通过螺栓分别安装有旋转座(9)，所述旋转座(9)的一侧通过螺栓安装有两个第一安装座(7)，所述旋转座(9)的另一侧通过螺栓安装有两个第二安装座(10)，所述第二安装座(10)的顶部两侧通过螺栓分别安装有支撑板(11)，所述支撑板(11)的一侧通过卡扣安装有紧固弹簧(13)，且紧固弹簧(13)的外侧通过卡扣安装有卡块(12)，所述第一安装座(7)和第二安装座(10)之间设置有过滤板(15)，所述机箱(1)的外侧通过合页铰接安装有盖板(14)，所述机箱(1)的底部四周通过螺栓分别安装有移动轮(22)。
2.根据权利要求1所述的一种污水处理用运维装置，其特征在于：所述垫板(21)的顶部另一侧通过螺栓安装有废水收集箱(19)，且废水收集箱(19)的顶部通过法兰安装有排污管(17)，所述废水收集箱(19)通过排污管(17)与冲洗室(6)连接。
3.根据权利要求1所述的一种污水处理用运维装置，其特征在于：所述输水管(3)穿过顶板(5)和清洁仓(2)与雾化喷头(4)连接。
4.根据权利要求1所述的一种污水处理用运维装置，其特征在于：所述第一安装座(7)的顶部两侧开设有销孔，且销孔内配合安装有固定销(8)。
5.根据权利要求1所述的一种污水处理用运维装置，其特征在于：所述冲洗室(6)的底部两侧通过螺栓分别安装有滑轮(16)，且冲洗室(6)通过滑轮(16)与清洁仓(2)连接。
说明书
一种污水处理用运维装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用运维装置。
背景技术
在污水处理的过程中，为了能够使污水处理能够正常进行，通常需要对污水处理进行维护，污水处理中经常会使用到过滤板，当过滤板长时间使用以后，会使得过滤板的表面堆积大量的污垢，如果不及时进行清洁维护，会严重影响污水处理的效果，现有的污水处理用运维装置，缺乏专门对过滤板进行维护的结构，而且使用人工清洁维护的话，不仅效率低下，而且会浪费大量的人力物力，因此，设计一种污水处理用运维装置是很有必要的。
实用新型内容
本实用新型的目的在于提供一种污水处理用运维装置，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本实用新型提供如下技术方案：一种污水处理用运维装置，包括机箱、清洁仓、输水管、雾化喷头、顶板、冲洗室、第一安装座、固定销、旋转座、第二安装座、支撑板、卡块、紧固弹簧、盖板、过滤板、滑轮、排污管、水泵、废水收集箱、清洁用水箱、垫板和移动轮，所述机箱内部的底侧通过螺栓安装有垫板，所述垫板的顶部一侧通过螺栓安装有清洁用水箱，所述清洁用水箱的一侧通过法兰安装有输水管，所述清洁用水箱的一侧设置有水泵，且清洁用水箱通过输水管与水泵连接，所述清洁用水箱的顶部设置有清洁仓，所述清洁仓的顶部通过螺栓安装有顶板，且顶板通过螺栓与机箱的内壁连接，所述清洁仓内侧的顶部通过螺栓安装有两个雾化喷头，所述清洁仓的内部设置有冲洗室，所述冲洗室的内部两侧通过螺栓分别安装有旋转座，所述旋转座的一侧通过螺栓安装有两个第一安装座，所述旋转座的另一侧通过螺栓安装有两个第二安装座，所述第二安装座的顶部两侧通过螺栓分别安装有支撑板，所述支撑板的一侧通过卡扣安装有紧固弹簧，且紧固弹簧的外侧通过卡扣安装有卡块，所述第一安装座和第二安装座之间设置有过滤板，所述机箱的外侧通过合页铰接安装有盖板，所述机箱的底部四周通过螺栓分别安装有移动轮。
进一步的，所述垫板的顶部另一侧通过螺栓安装有废水收集箱，且废水收集箱的顶部通过法兰安装有排污管，所述废水收集箱通过排污管与冲洗室连接。
进一步的，所述输水管穿过顶板和清洁仓与雾化喷头连接。
进一步的，所述第一安装座的顶部两侧开设有销孔，且销孔内配合安装有固定销。
进一步的，所述冲洗室的底部两侧通过螺栓分别安装有滑轮，且冲洗室通过滑轮与清洁仓连接。
与现有技术相比，本实用新型所达到的有益效果是：该污水处理用运维装置，使用时，输水管穿过顶板和清洁仓与雾化喷头连接，能够便于将清洁用水箱中的清洁用水供给雾化喷头使用;将过滤板的一端放置进第二安装座，在支撑板的支撑作用下，卡块通过紧固弹簧将过滤板卡住固定，再将过滤板的另一端放置进第一安装座的内部，旋紧固定销，从而将过滤板安装固定，通过第一安装座和第二安装座，能够便于将过滤板进行固定，有利于提高安装的紧固性;废水收集箱通过排污管与冲洗室连接，能够便于将清洁后的废水进行收集储存;冲洗室通过滑轮与清洁仓连接，能够便于拉动冲洗室通过滑轮在清洁仓内移动;垫板能够提高抗冲击的能力;该装置，操作简单，能够对污水处理过程中使用的过滤板进行清洁维护，不仅提高了清洁维护的效率，而且大大提高了使用的方便性。
