申请日2019.02.22
公开(公告)日2019.04.23
IPC分类号C02F1/00; C02F11/121; C02F103/30
摘要
本发明属于废水处理装置技术领域，具体的说是一种纺织印染工业污水处理系统，包括污水脱泥机、控制器和下料筒;下料筒内设有叶轮，叶轮上设有压力传感器;下料筒下方连接有疏泥模块;疏泥模块包括疏泥筒、转动板、一号双头气缸、疏泥板和弹性板;疏泥板之间连接有金属弹片和气囊，疏泥板上设有排气孔;排气孔与气囊连通;弹性板下端连接有推泥模块;推泥模块包括二号双头气缸、L形连接板和刮板;本发明通过污泥经过叶轮时，叶轮上的压力传感器产生的压力值信号改变并传递至控制器，从而改变疏泥模块的疏泥的速度和效率，并且有效减少疏泥筒璧上污泥的粘附量，减少工人清理的劳动量。
权利要求书

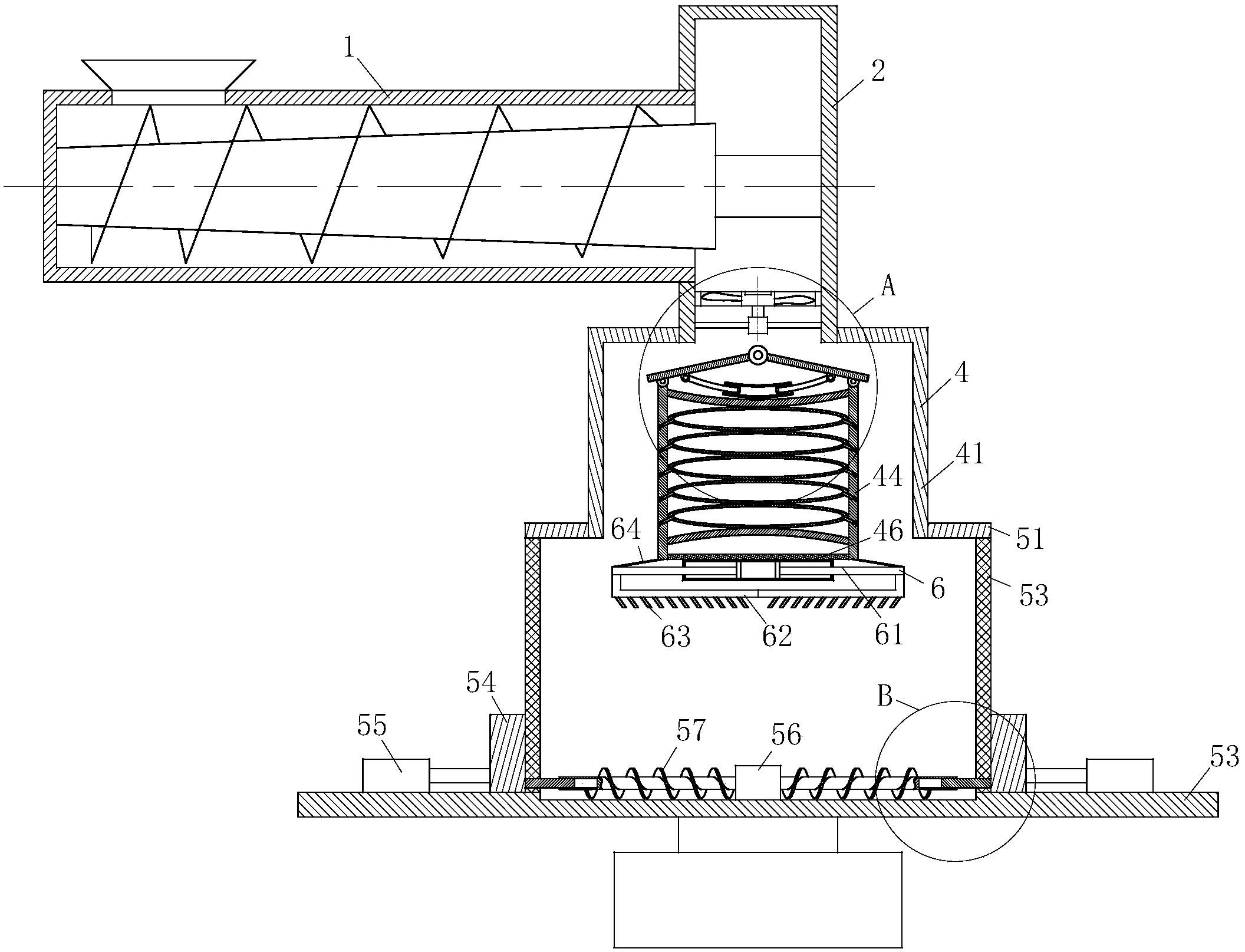

1.一种纺织印染工业污水处理系统，包括污水脱泥机(1)、控制器和下料筒(2)，下料筒(2)连接在污水脱泥机(1)的出泥口，其特征在于：所述下料筒(2)内下部上设有一号电机驱动的叶轮(3)，叶轮(3)上设有压力传感器，压力传感器与一号电机和控制器电性连接;所述下料筒(2)下方连接有疏泥模块(4);所述疏泥模块(4)包括疏泥筒(41)、转动板(42)、一号双头气缸(43)、疏泥板(44)和弹性板(45);所述疏泥筒(41)通过上端开设的一号孔套设并固接在下料筒(2)上，疏泥筒(41)的下部连接有污泥收集筒(5);所述转动板(42)设置有两块，两块转动板(42)铰接在疏泥筒(41)内，两块转动板(42)的铰接点关于下料筒(2)的轴线对称;所述一号双头气缸(43)的两端分别与两个转动板(42)铰接，一号双头气缸(43)与控制器电性连接;所述疏泥板(44)也设有两个，两个疏泥板(44)分别连接在两块转动板(42)远离铰接点的一端，两个疏泥板(44)关于下料筒(2)的轴线对称分布，两个疏泥板(44)之间的上部连接有一个向下弯曲弧度的金属弹片(46)，两个疏泥板(44)之间的下部连接有一个向上弯曲弧度的金属弹片(46)，两个金属弹片(46)之间设有四个气囊(47);所述疏泥板(44)上设有排气孔(48);所述排气孔(48)与气囊(47)连通;所述弹性板(45)连接在两个疏泥板(44)的下端之间，弹性板(45)下端连接有推泥模块(6);所述推泥模块(6)包括二号双头气缸(61)、L形连接板(62)和刮板(63);所述二号双头气缸(61)的两端与两个疏泥板(44)的下端之间分别连接有一个弹性导流膜(64)，二号双头气缸(61)与气囊(47)之间通过气管连接;所述L形连接板(62)设置有两个，两个L形连接板(62)分别连接在二号双头气缸(61)的两端;所述刮板(63)设置有若干个，若干个刮板(63)均匀分布在L形连接板(62)下侧上，刮板(63)向下料筒(2)的轴线方向倾斜。
2.根据权利要求1所述的一种纺织印染工业污水 处理系统，其特征在于：所述叶轮(3)的转轴上设有多个叶片(31)，多个叶片(31)在转轴的轴线方向上沿螺旋线均匀分布。
3.根据权利要求1所述的一种纺织印染工业污水处理系统，其特征在于：所述排气孔(48)倾斜向下设置，排气孔(48)内设有单向阀(49)。
4.根据权利要求3所述的一种纺织印染工业污水处理系统，其特征在于：所述单向阀(49)为压力阀。
5.根据权利要求1所述的一种纺织印染工业污水处理系统，其特征在于：所述单向阀(49)阀嘴处设有橡胶球;所述橡胶球由两个橡胶半球(410)组成，两个橡胶半球(410)通过弹性绳(411)连接在阀嘴两侧，两个橡胶半球(410)的中部均设有一号磁铁(412);所述单向阀(49)前端排气孔(48)上设有对称的滑槽，滑槽内通过弹簧滑动连接有滑块(413)，两个滑块(413)接触面上均设有二号磁铁(414)，滑槽内还绕有通电线圈(415)。
6.根据权利要求1所述的一种纺织印染工业污水处理系统，其特征在于：所述污泥收集筒(5)包括转环(51)、弹性橡胶筒(52)和底板(53);所述转换套设置在疏泥筒(41)的下端;所述弹性橡胶筒(52)的上部转动连接在转环(51)上，弹性橡胶筒(52)的下部与底板(53)接触，弹性橡胶筒(52)的外侧连接有均匀分布的五个金属支撑板(54);所述金属支撑板(54)滑动在底板(53)上，金属支撑板(54)外侧与一号气缸(55)的活塞杆连接，一号气缸(55)的缸体固定在底板(53)上;所述底板(53)由二号电机驱动。
7.根据权利要求6所述的一种纺织印染工业污水处理系统，其特征在于：所述底板(53)上端中间部位上设有固定块(56);所述固定块(56)上转动连接有五个有杆绞龙(57);所述有杆绞龙(57)设置在金属支撑板(54)与固定块(56)之间，有杆绞龙(57)靠近金属支撑板(54)的一端轴心上设有螺纹孔;所述金属支撑板(54)上对应螺纹孔设有螺纹杆(58)。
说明书
一种纺织印染工业污水处理系统
技术领域
本发明属于废水处理装置技术领域，具体的说是一种纺织印染工业污水处理系统。
背景技术
印染又称之为染整。是一种加工方式，也是前处理，染色，印花，后整理，洗水等的总称;本科的染整专业现在已经并入轻化工程专业，污泥脱水机是一种连续运行的污泥处理设备，出泥含水率较低工作运行稳定、具有耗能小、控制管理相对简单、维修方便等特点。
然而传统的纺织印染废水处理系统在使用污水脱泥机对废水进行处理时，废水与污泥分离后污泥排放堆积在盛放容器的内部需要人工的对堆积的污泥进行推送均匀，增加了工人的工作量，且位于下料斗的内侧壁的污泥难以清理。
现有技术中也出现了一种纺织印染废水处理系统，如申请号为201811207061的一项中国专利公开了是一种纺织印染废水处理系统，包括污水脱泥机、下料机构、驱动机构、推泥机构、联动机构及刮泥机构;污水脱泥机的底部连通用于排放污泥的下料管，下料管的侧壁安装有与连接筒的顶部固定的电动推杆，电动推杆的伸缩配合装泥容器的放置，根据装泥容器的内部污泥量调节电动推杆的高度，避免引流斗堵塞，连接筒的侧壁安装驱动机构，拍泥时将电机接通电源，实现了驱动机构将联动结构击打，进一步的使推泥机构将装泥容器中推挤在一处的污泥进行赶平，解决了传统的人工扒料的弊端。
该技术方案达到了纺织印染废水中污泥收集的效果;但是该方案存在纺织印染废水中污泥容易附着在装置内壁上，不便清理，而且刮泥机构刮除附着在装置内壁污泥时效果较差。
发明内容
为了弥补现有技术的不足，本发明提出的一种纺织印染工业污水处理系统，本发明主要用于解决现有纺织印染的废水处理系统在使用时污泥附着在装置内壁清理困难，以及污泥收集需要人工赶平，工作量较大的问题。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种纺织印染工业污水处理系统，包括污水脱泥机、控制器和下料筒，下料筒连接在污水脱泥机的出泥口;所述下料筒内下部上设有一号电机驱动的叶轮，叶轮上设有压力传感器，压力传感器与一号电机和控制器电性连接;所述下料筒下方连接有疏泥模块;所述疏泥模块包括疏泥筒、转动板、一号双头气缸、疏泥板和弹性板;所述疏泥筒通过上端开设的一号孔套设并固接在下料筒上，疏泥筒的下部连接有污泥收集筒;所述转动板设置有两块，两块转动板铰接在疏泥筒内，两块转动板的铰接点关于下料筒的轴线对称;所述一号双头气缸的两端分别与两个转动板铰接，一号双头气缸与控制器电性连接;所述疏泥板也设有两个，两个疏泥板分别连接在两块转动板远离铰接点的一端，两个疏泥板关于下料筒的轴线对称分布，两个疏泥板之间的上部连接有一个向下弯曲弧度的金属弹片，两个疏泥板之间的下部连接有一个向上弯曲弧度的金属弹片，两个金属弹片之间设有四个气囊;所述疏泥板上设有排气孔;所述排气孔与气囊连通;所述弹性板连接在两个疏泥板的下端之间，弹性板下端连接有推泥模块;所述推泥模块包括二号双头气缸、L形连接板和刮板;所述二号双头气缸的两端与两个疏泥板的下端之间分别连接有一个弹性导流膜，二号双头气缸与气囊之间通过气管连接;所述L形连接板设置有两个，两个L形连接板分别连接在二号双头气缸的两端;所述刮板设置有若干个，若干个刮板均匀分布在L形连接板下侧上，刮板向下料筒的轴线方向倾斜;
工作时，污水经过污水脱泥机进行脱泥处理，脱下的污泥通过下料筒进入疏泥模块，污泥经过叶轮时，叶轮上的压力传感器产生的压力值信号改变并传递至控制器，从而改变疏泥模块的疏泥的速度和效率，并且有效减少疏泥筒璧上污泥的粘附量，减少工人清理的劳动量;通过控制器控制疏泥模块内的一号双头气缸伸缩的量，实现一号双头气缸带着两个转动板重复转动，当压力传感器感受到的压力值较小时一号双头气缸向外收缩，两个转动板同时向上转动，使得转动板与疏泥筒之间的间距减小，从而保证污泥通过时更为集中，避免污泥分散容易附在疏泥筒表面;当压力传感器感受到的压力值较大时，一号双头气缸向内收缩，两个转动板同时向下转动，使得转动板与疏泥筒之间的间距加大，提高了单位时间内污泥通过的量，增加了污泥的流速，有效的减少了污泥附着在疏泥筒壁的量，同时转动板向内收缩带着疏泥板向内收缩挤压气囊，并同时通过金属弹片被挤压再次挤压气囊，一方面，通过挤压气囊，对污泥通过疏泥筒时的撞击力进行缓冲，减轻对装置产生的损害;另一方面，气囊中的气体被挤压出并通过排气孔喷射在污泥上，增加了污泥的流速，避免污泥再通过疏泥筒时附着在疏泥筒筒壁上;当污泥继续下落进入污泥收集筒时，气囊内一部分的气体通过气管进入二号双头气缸，推动二号双头气缸两侧的活塞杆向外伸出，使得二号双头气缸两侧的活塞杆相对疏泥板移动，从而拉伸弹性导流膜，使得落下的污泥在弹性导流膜的作用下向污泥收集筒两侧滑落进行堆积，由于刮板板向下料筒的轴线方向倾斜,当L形连接板上随着二号双头气缸的活塞杆向内收缩时，刮板将污泥向污泥收集筒中部进行拨动，当L形连接板上随着二号双头气缸的活塞杆向外伸出时，刮板对堆积的污泥进行均匀的推送，刮板对污泥收集筒中推挤在一处的污泥进行赶平，减轻了工人手动赶平的工作量。
优选的，所述叶轮的转轴上设有多个叶片，多个叶片在转轴的轴线方向上沿螺旋线均匀分布;工作时，通过螺旋分布的叶片，使得叶轮在转动时，对污泥进行加压推送，使得污泥在进入疏泥筒时具有一定的加速度，从而提高污泥在疏泥筒中通过的速度，进一步避免了污泥附在疏泥筒内壁上，减少疏泥筒内壁上附着污泥清理时所需的成本;同时，通过压力传感器感应污泥的重力，并将信号传递至控制器，由控制器控制一号电机的转速，实现叶轮根据污泥的量改变转速，保证污泥流动的速度。
优选的，所述排气孔倾斜向下设置，排气孔内设有单向阀;工作时，倾斜向下的排气孔使得气体在喷出时，进一步提高了污泥的流速，从而进一步避免了污泥附着在疏泥筒筒壁上;同时倾斜向下的排气孔加上孔内的单向阀，也有效减少了污泥进入排气孔的量，提高气体喷出的效果。
所述单向阀为压力阀;工作时，压力阀有效的增大了气体喷出时的力度，进一步提高了气体加速污泥流动的效果，进而避免了污泥附着在疏泥筒筒壁上，难以清理，减少装置的维护成本。
优选的，所述单向阀阀嘴处设有橡胶球;所述橡胶球由两个橡胶半球组成，两个橡胶半球通过弹性绳连接在阀嘴两侧，两个橡胶半球的中部均设有一号磁铁;所述单向阀前端排气孔上设有对称的滑槽，滑槽内通过弹簧滑动连接有滑块，两个滑块接触面上均设有二号磁铁，滑槽内还绕有通电线圈;工作时，由于一部分污泥会进入排气孔中，导致堵塞排气孔的问题，通过气体推出两个橡胶半球撞开滑块，此时在弹簧的弹力作用下，滑块缩进滑槽内与通电线圈形成电磁铁，两个电磁铁吸引两个橡胶半球内的磁铁，使两个橡胶半球向两侧被拉开使气体喷出，然后当阀门需要关闭时，通电线圈断电，两个橡胶半球在弹性绳的弹力作用下回缩，并由于一号磁铁和二号磁铁吸引力的作用下，两个橡胶半球在回缩的过程中将滑块带出，两个滑块靠近后再次吸附在一起堵住排气孔，橡胶半球重新合在一起恢复原位，从而避免了污泥堵住排气孔，影响排气孔的使用效果。
优选的，所述污泥收集筒包括转环、弹性橡胶筒和底板;所述转换套设置在疏泥筒的下端;所述弹性橡胶筒的上部转动连接在转环上，弹性橡胶筒的下部与底板接触，弹性橡胶筒的外侧连接有均匀分布的五个金属支撑板;所述金属支撑板滑动在底板上，金属支撑板外侧与一号气缸的活塞杆连接，一号气缸的缸体固定在底板上;所述底板由二号电机驱动;工作时，二号电机驱动底板转动的同时，一号气缸收缩向外侧拉动金属支撑板，金属支撑板带动弹性橡胶筒的下部向外侧倾斜，使得底板转动时对污泥产生的离心力，可以使污泥顺着弹性橡胶筒形成的斜面向下部滑动，当弹性橡胶筒恢复原位时，便于污泥堆积至弹性橡胶筒的的中部，同时也便于刮板对污泥收集筒中推挤在一处的污泥进行赶平，保证污泥收集工作稳定进行，减轻人工操作的工作量。
优选的，所述底板上端中间部位上设有固定块;所述固定块上转动连接有五个有杆绞龙;所述有杆绞龙设置在金属支撑板与固定块之间，有杆绞龙靠近金属支撑板的一端轴心上设有螺纹孔;所述金属支撑板上对应螺纹孔设有螺纹杆;工作时，随着金属支撑板的滑动，通过金属支撑板的螺纹杆插入有杆绞龙的螺纹孔形成丝杆螺母的工作原理，使得金属支撑板的滑动转变为有杆绞龙的转动，从而使得污泥随着有杆绞龙向污泥收集筒的中部进行传送，便于刮板对污泥收集筒中推挤在一处的污泥进行赶平，保证污泥收集工作稳定进行。
本发明的有益效果如下：
1.本发明通过污泥经过叶轮时，叶轮上的压力传感器产生的压力值信号改变并传递至控制器，从而改变疏泥模块的疏泥的速度和效率，并且有效减少疏泥筒璧上污泥的粘附量，减少工人清理的劳动量。
2.本发明通过控制器控制疏泥模块内的一号双头气缸伸缩的量，改变转动板之间的角度，从而改变转动板与疏泥筒之间的间距，从而保证污泥通过时的集中性，保证污泥的流速，避免污泥分散容易附在疏泥筒表面;同时，转动板向内收缩带着疏泥板向内收缩挤压气囊，并同时通过金属弹片被挤压再次挤压气囊，一方面，通过挤压气囊，对污泥通过疏泥筒时的撞击力进行缓冲，减轻对装置产生的损害;另一方面，气囊中的气体被挤压出并通过排气孔喷射在污泥上，增加了污泥的流速，避免污泥再通过疏泥筒时附着在疏泥筒筒壁上。
3.本发明通过气囊内一部分的气体通过气管进入二号双头气缸，推动二号双头气缸两侧的活塞杆伸缩，带动L形连接板移动，实现刮板对堆积的污泥进行均匀的推送，刮板对污泥收集筒中推挤在一处的污泥进行赶平，减轻了工人手动赶平的工作量。
