申请日2018.05.25
公开(公告)日2019.01.01
IPC分类号G01N33/18
摘要

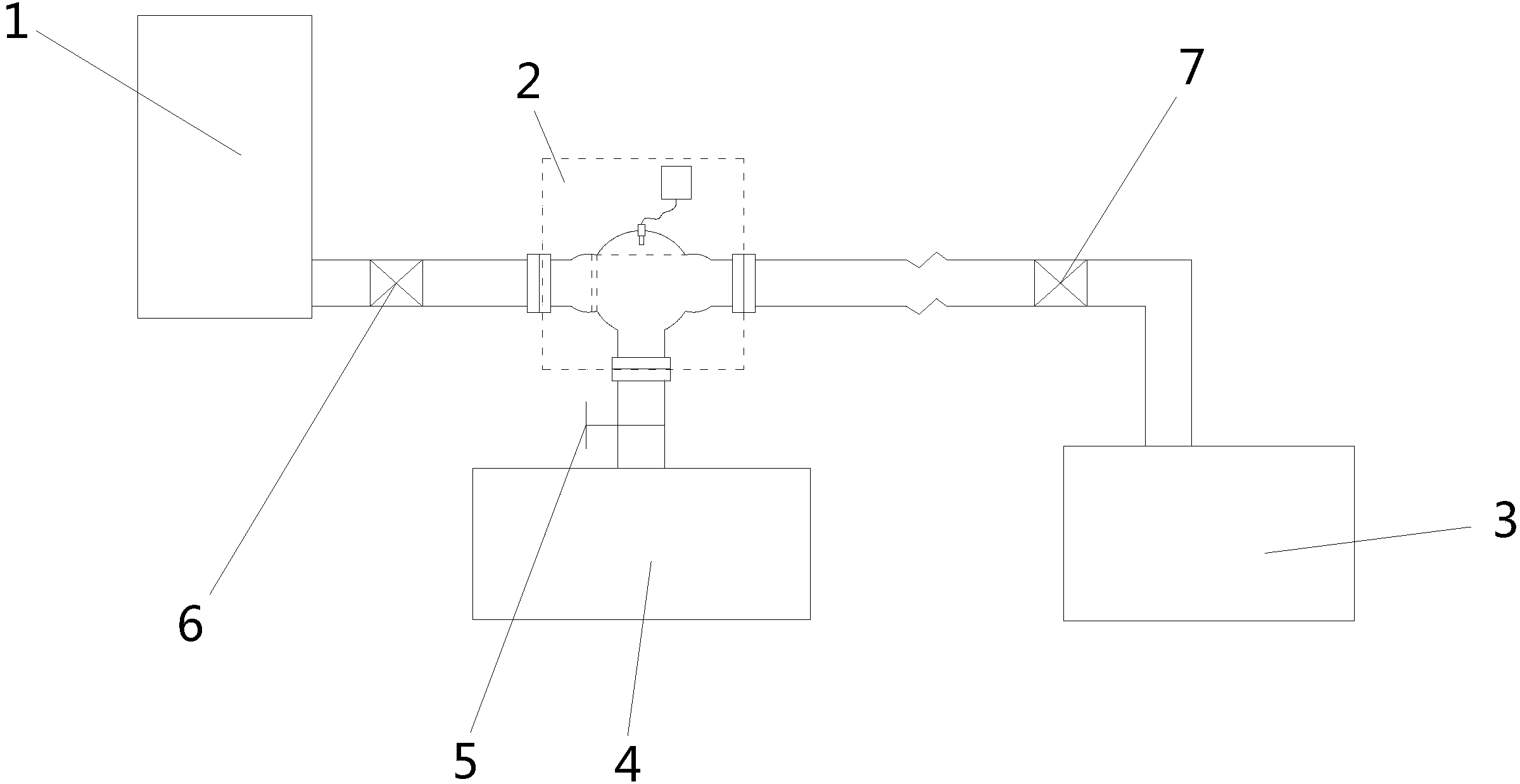

本实用新型公开了一种丝光机污水pH检测系统，包括丝光机(1)，丝光机(1)的污水出水口连接有pH检测装置(2)，pH检测装置(2)经污水管连接到污水池(3);所述pH检测装置(2)包括依次连接的一级缓冲管(21)、二级缓冲管(22)和三级缓冲管(23)，一级缓冲管(21)与二级缓冲管(22)之间设有变径装置(24)，二级缓冲管(22)内设有pH探头(25)，pH探头(25)连接有外置的显示装置(26)，pH探头(25)下方设有缓冲网(27)。本实用新型具有可以有效检测丝光机污水出口水的污水pH值、稳定性高的优点。
摘要
Abstract：The utility model discloses a mercerizing range sewage pH detecting system, including mercerizing range (1), the sewage outlet of mercerizing range (1) is connected with pH detection device (2), and pH detection device (2) are through dirty water piping connection to effluent water sump (3), PH detection device (2) are equipped with reducing device (24) including one -level buffer tube (21), second grade buffer tube (22) and tertiary buffer tube (23) that connect gradually between one -level buffer tube (21) and second grade buffer tube (22), are equipped with pH probe (25) in second grade buffer tube (22), and pH probe (25) is connected with external display device (26), and pH probe (25) below is equipped with buffering net (27). The utility model has the advantages of sewage pH value, the stability that can effectively detect mercerizing range outlet of sewer water are high.
权利要求书
1.丝光机污水pH检测系统，其特征在于：包括丝光机(1)，丝光机(1)的污水出水口连接有pH检测装置(2)，pH检测装置(2)经污水管连接到污水池(3);所述pH检测装置(2)包括依次连接的一级缓冲管(21)、二级缓冲管(22)和三级缓冲管(23)，一级缓冲管(21)与二级缓冲管(22)之间设有变径装置(24)，二级缓冲管(22)内设有pH探头(25)，pH探头(25)连接有外置的显示装置(26)，pH探头(25)下方设有缓冲网(27);所述变径装置(24)包括圆环状的空心橡皮圈(241)，在一级缓冲管(21)内壁设有不锈钢钢圈(242)，空心橡皮圈(241)固定在不锈钢钢圈(242)上;所述二级缓冲管(22)下方连接有缓冲池(4)，缓冲池(4)的入水口处设有电磁阀(5);所述一级缓冲管(21)与二级缓冲管(22)连接、三级缓冲管(23)与二级缓冲管(22)连接均形成大小相贯的空心球体结构，一级缓冲管(21)与三级缓冲管(23)的管径相同且均小于二级缓冲管(22)的管径。
2.根据权利要求1所述的丝光机污水pH检测系统，其特征在于：所述一级缓冲管(21)连接有进水口(28)，三级缓冲管(23)连接有出水口(29)。
3.根据权利要求1所述的丝光机污水pH检测系统，其特征在于：所述pH探头(25)与二级缓冲管(22)管壁固定连接。
4.根据权利要求1所述的丝光机污水pH检测系统，其特征在于：所述丝光机(1)的污水出水口设有第一截止阀(6)，污水池(3)的污水入水口设有第二截止阀(7)。
5.根据权利要求1所述的丝光机污水pH检测系统，其特征在于：所述空心橡皮圈(241)内预充60%至80%空心橡皮圈(241)膨胀状态下所需的空气。
说明书
丝光机污水pH检测系统
技术领域
本实用新型涉及一种污水检测系统，特别是一种丝光机污水pH 检测系统。
背景技术
纺织车间丝光机生产时，需要用到大量的烧碱溶液，由于设备老化或者喷淋淡碱因淡碱池装满未能及时发现等原因会导致碱液溢出流入污水管，同其他污水一起流入污水站，处理污水时需要加入大量酸来中和，造成污水处理困难和处理成本的上升，由于丝光机的污水出口水流过急，现有的pH探测装置很难加装在丝光机的污水出口，只能测量污水池的pH值，但是这种测量方式有滞后性，不能及时发现丝光机碱液的溢出，而且污水池内混合有大量污水，测量而得的 pH值很难反应丝光机污水出口的pH值。因此，亟需一种丝光机污水 pH检测系统，能检测丝光机污水出口水的污水pH值。
实用新型内容
本实用新型的目的在于，提供一种丝光机污水pH检测系统。它具有可以有效检测丝光机污水出口水的污水pH值、稳定性高的优点。
本实用新型的技术方案：丝光机污水pH检测系统，包括丝光机，丝光机的污水出水口连接有pH检测装置，pH检测装置经污水管连接到污水池;所述pH检测装置包括依次连接的一级缓冲管、二级缓冲管和三级缓冲管，一级缓冲管与二级缓冲管之间设有变径装置，二级缓冲管内设有pH探头，pH探头连接有外置的显示装置，pH探头下方设有缓冲网。
前述的丝光机污水pH检测系统中，所述变径装置包括圆环状的空心橡皮圈，在一级缓冲管内壁设有不锈钢钢圈，空心橡皮圈固定在不锈钢钢圈上。
前述的丝光机污水pH检测系统中，所述二级缓冲管下方连接有缓冲池，缓冲池的入水口处设有电磁阀。
前述的丝光机污水pH检测系统中，所述一级缓冲管与二级缓冲管连接、三级缓冲管与二级缓冲管连接均形成大小相贯的空心球体结构，一级缓冲管与三级缓冲管的管径相同且均小于二级缓冲管的管。
前述的丝光机污水pH检测系统中，所述一级缓冲管连接有进水口，三级缓冲管连接有出水口。
前述的丝光机污水pH检测系统中，所述pH探头与二级缓冲管管壁固定连接。
前述的丝光机污水pH检测系统中，所述丝光机的污水出水口设有第一截止阀，污水池的污水入水口设有第二截止阀。
前述的丝光机污水pH检测系统中，所述空心橡皮圈内预充60%至80%空心橡皮圈膨胀状态下所需的空气。
与现有技术相比，本实用新型在与丝光机污水出水口连接的污水管上加装了一个pH检测装置，pH检测装置为一级缓冲管、二级缓冲管和三级缓冲管依次连接的结构，一级缓冲管与二级缓冲管连接、三级缓冲管与二级缓冲管连接均形成大小相贯的空心球体结构，其中二级缓冲管的管径最大，二级缓冲管内设有pH探头，由于一级缓冲管管径大于污水管管径，二级缓冲管管径大于一级缓冲管管径，污水在经过两级变径后在二级缓冲管内流速较小，可由pH探头测得pH值并显示于外置的显示装置上，工作人员可以根据显示装置上的pH值判断丝光机碱液是否有溢出。
pH探头下方设有缓冲网，可以降低水流对pH探头的冲击，使pH 探头安装的稳定性高;一级缓冲管与二级缓冲管之间设有变径装置，变径装置包括空心橡皮圈，空心橡皮圈的外圈固定在不锈钢钢圈上，且空心橡皮圈内仅充满60%至80%的气体，当污水管刚通水时，空心橡皮圈的内圈根据水流压力的变化慢慢增大直径，直至水流稳定进入二级缓冲管和三级缓冲管，稳定性高，避免了由于污水管管径突变造成水流紊乱，对二级缓冲管内的pH探头造成冲击，不仅不能准确测量pH值，还容易损坏仪器。
二级缓冲管下方连接有缓冲池，当发现有碱液混入污水时，可以先打开缓冲池的电磁阀使污水部分分流到缓冲池内，再逐渐将丝光机污水出水口的第一截止阀、污水池污水入水口的第二截止阀缓慢关闭，避免突然关闭截止阀产生巨大的水锤效应，损坏截止阀。
综上，本实用新型具有可以有效检测丝光机污水出口水的污水 pH值、稳定性高的优点。
