申请日2019.02.18
公开(公告)日2019.05.21
IPC分类号B01D36/04
摘要
一种绿色环保公园污水高效分离回收装置，包括竖管，竖管的上端封闭、下端开口，竖管内壁的上部固定连接第一环形过滤网板的外周，第一环形过滤网板内轴承安装竖轴，竖轴外周的中部与下端分别轴承安装第一轴座，第一轴座分别与竖管的内壁固定连接，第一环形过滤网板的顶侧设有倒L型刮杆，倒L型刮杆的右端与竖轴固定连接，倒L型刮杆的底侧与第一环形过滤网板的顶侧滑动接触配合，倒L型刮杆的左侧与竖管的内壁滑动接触配合。本发明结构简单，构思巧妙，利用树叶与砂石在水中分层的特点，将树叶与砂石分别排入不同收集管道，并对收集的树叶与砂石进行控水后排出，分离效果更加优良，同时利用污水流动的势能带动分离装置进行分离，节能环保。
权利要求书

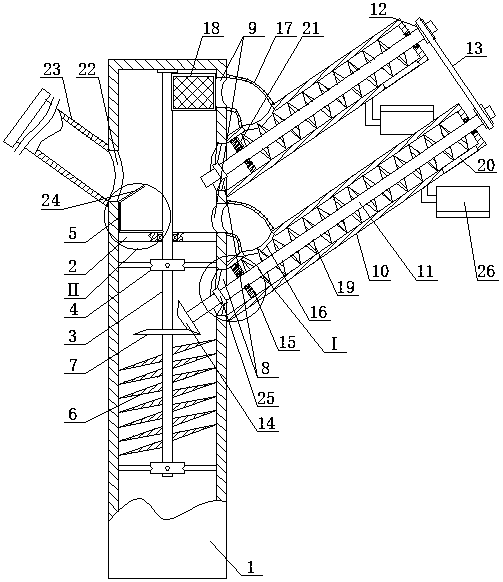

1.一种绿色环保公园污水高效分离回收装置，其特征在于：包括竖管(1)，竖管(1)的上端封闭、下端开口，竖管(1)内壁的上部固定连接第一环形过滤网板(2)的外周，第一环形过滤网板(2)内轴承安装竖轴(3)，竖轴(3)外周的中部与下端分别轴承安装第一轴座(4)，第一轴座(4)分别与竖管(1)的内壁固定连接，第一环形过滤网板(2)的顶侧设有倒L型刮杆(5)，倒L型刮杆(5)的右端与竖轴(3)固定连接，倒L型刮杆(5)的底侧与第一环形过滤网板(2)的顶侧滑动接触配合，倒L型刮杆(5)的左侧与竖管(1)的内壁滑动接触配合，竖轴(3)外周的下部固定安装第一螺旋叶片(6)，第一螺旋叶片(6)的上方固定安装套装于竖轴(3)外周的第一斜齿轮(7)，竖管(1)的右侧分别开设两个第一通孔(8)与两个第二通孔(9)，第一通孔(8)与第二通孔(9)竖向交替分布，下侧的第一通孔(8)位于第一环形过滤网板(2)的下侧，上侧的第一通孔(8)与第二通孔(9)均位于第一环形过滤网板(2)的上侧，第一通孔(8)的右侧分别固定连接斜管(10)的下端，斜管(10)分别通过对应的第一通孔(8)与竖管(1)内部相通，斜管(10)的上端分别封闭，斜管(10)内分别轴承安装同轴的转轴(11)，转轴(11)的上端分别穿过对应的斜管(10)的顶侧固定安装链轮(12)，两个链轮(12)通过链条(13)啮合传动，下侧的转轴(11)的下端固定安装第二斜齿轮(14)，第二斜齿轮(14)与第一斜齿轮(7)啮合配合，转轴(11)外周的下部分别轴承安装第二环形过滤网板(15)，第二环形过滤网板(15)的外周分别与对应的斜管(10)的内壁固定连接，斜管(1)左侧的下部对应第二通孔(9)分别开设第三通孔(16)，第三通孔(16)分别与对应的第二通孔(9)通过弯管(17)固定连接，竖轴(3)右侧的上端固定安装拨板(18)，转轴(11)的外周分别固定安装第二螺旋叶片(19)，螺旋叶片(19)的外侧边沿分别与对应的斜管(10)的内壁滑动接触配合，斜管(10)右侧的上端分别开设排渣口(20)，竖管(1)的左侧位于第一环形过滤网板(2)的上侧开设注水孔(22)，注水孔(22)的左侧固定连接注水管(23)。
2.根据权利要求1所述的一种绿色环保公园 污水高效分离回收装置，其特征在于：所述的第二环形过滤网板(15)的右侧分别设有刮杆(21)，刮杆(21)的下端分别与对应的转轴(11)固定连接，刮杆(21)的左侧分别与对应的第二环形过滤网板(15)的右侧滑动接触配合。
3.根据权利要求1所述的一种绿色环保公园污水高效分离回收装置，其特征在于：上侧的所述的第二通孔(9)位于竖管(1)右侧的上端;下侧的第二通孔(9)的底侧与第一环形过滤网板(2)的顶侧齐平。
4.根据权利要求1所述的一种绿色环保公园污水高效分离回收装置，其特征在于：所述的注水管(23)的上端高于竖管(1)的上端，污水水源高于注水管(23)的上端，排渣口(20)分别高于与注水管(23)相连接污水水源的液面 。
5.根据权利要求1所述的一种绿色环保公园污水高效分离回收装置，其特征在于：所述的拨板(18)为带孔网板。
6.根据权利要求1所述的一种绿色环保公园污水高效分离回收装置，其特征在于：所述的注水孔(22)的右侧固定安装挡板(24)。
7.根据权利要求1所述的一种绿色环保公园污水高效分离回收装置，其特征在于：所述的竖轴(3)的上端与竖管(1)内壁的上端轴承连接，转轴(11)外周的下端分轴承安装第二轴座(25)，第二轴座(25)分别与对应的第一通孔(8)固定连接。
8.根据权利要求1所述的一种绿色环保公园污水高效分离回收装置，其特征在于：所述的排渣口(20)的下方分别设有导向板(26)，导向板(26)分别与对应的斜管(10)固定连接。
说明书
一种绿色环保公园污水高效分离回收装置
技术领域
本发明属于公园污水处理装置领域，具体地说是一种绿色环保公园污水高效分离回收装置。
背景技术
目前，园林绿地的排水，主要采用沟渠排水，沟渠排水有明沟、暗沟，下雨天气，公园地表的水汇集到沟渠中，然后从下水道排走，或者公园内有大型池塘，雨水排入池塘中蓄水，然而公园沟渠中的水中含有大量的树叶、沙石等，直接排入池塘会导致池塘中漂浮很多落叶影响公园环境，而且随着碎沙石的排入，池塘底部会越来越浅，池塘会逐渐被填埋;如果直接排入下水道，下水道容易被堵塞;现有的公园污水分离回收装置一般结构复杂，分离效果差，需要驱动装置驱动，能耗高，且分离出的树叶、砂石取出操作困难，需要专门人员定期清理，无法满足实际需求，故我们发明了一种绿色环保公园污水高效分离回收装置。
发明内容
本发明提供一种绿色环保公园污水高效分离回收装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
一种绿色环保公园污水高效分离回收装置，包括竖管，竖管的上端封闭、下端开口，竖管内壁的上部固定连接第一环形过滤网板的外周，第一环形过滤网板内轴承安装竖轴，竖轴外周的中部与下端分别轴承安装第一轴座，第一轴座分别与竖管的内壁固定连接，第一环形过滤网板的顶侧设有倒L型刮杆，倒L型刮杆的右端与竖轴固定连接，倒L型刮杆的底侧与第一环形过滤网板的顶侧滑动接触配合，倒L型刮杆的左侧与竖管的内壁滑动接触配合，竖轴外周的下部固定安装第一螺旋叶片，第一螺旋叶片的上方固定安装套装于竖轴外周的第一斜齿轮，竖管的右侧分别开设两个第一通孔与两个第二通孔，第一通孔与第二通孔竖向交替分布，下侧的第一通孔位于第一环形过滤网板的下侧，上侧的第一通孔与第二通孔均位于第一环形过滤网板的上侧，第一通孔的右侧分别固定连接斜管的下端，斜管分别通过对应的第一通孔与竖管内部相通，斜管的上端分别封闭，斜管内分别轴承安装同轴的转轴，转轴的上端分别穿过对应的斜管的顶侧固定安装链轮，两个链轮通过链条啮合传动，下侧的转轴的下端固定安装第二斜齿轮，第二斜齿轮与第一斜齿轮啮合配合，转轴外周的下部分别轴承安装第二环形过滤网板，第二环形过滤网板的外周分别与对应的斜管的内壁固定连接，斜管左侧的下部对应第二通孔分别开设第三通孔，第三通孔分别与对应的第二通孔通过弯管固定连接，竖轴右侧的上端固定安装拨板，转轴的外周分别固定安装第二螺旋叶片，螺旋叶片的外侧边沿分别与对应的斜管的内壁滑动接触配合，斜管右侧的上端分别开设排渣口，竖管的左侧位于第一环形过滤网板的上侧开设注水孔，注水孔的左侧固定连接注水管。
如上所述的一种绿色环保公园污水高效分离回收装置，所述的第二环形过滤网板的右侧分别设有刮杆，刮杆的下端分别与对应的转轴固定连接，刮杆的左侧分别与对应的第二环形过滤网板的右侧滑动接触配合。
如上所述的一种绿色环保公园污水高效分离回收装置，上侧的所述的第二通孔位于竖管右侧的上端;下侧的第二通孔的底侧与第一环形过滤网板的顶侧齐平。
如上所述的一种绿色环保公园污水高效分离回收装置，所述的注水管的上端高于竖管的上端，污水水源高于注水管的上端，排渣口分别高于与注水管相连接污水水源的液面 。
如上所述的一种绿色环保公园污水高效分离回收装置，所述的拨板为带孔网板。
如上所述的一种绿色环保公园污水高效分离回收装置，所述的注水孔的右侧固定安装挡板。
如上所述的一种绿色环保公园污水高效分离回收装置，所述的竖轴的上端与竖管内壁的上端轴承连接，转轴外周的下端分轴承安装第二轴座，第二轴座分别与对应的第一通孔固定连接。
如上所述的一种绿色环保公园污水高效分离回收装置，所述的排渣口的下方分别设有导向板，导向板分别与对应的斜管固定连接。
本发明的优点是：本发明结构简单，构思巧妙，利用树叶与砂石在水中分层的特点，将树叶与砂石分别排入不同收集管道，并对收集的树叶与砂石进行控水后排出，分离效果更加优良，同时利用污水流动的势能带动分离装置进行分离，节能环保，并能够实时对过滤板进行清理，避免砂石覆盖、堵塞过滤板，能够满足市场需求，适合推广。使用本装置时，将本装置预埋于地下，使注水管的上端低于污水水源，使污水能够通过注水管、注水孔流入竖管内，污水将第一环形过滤网板上侧的竖管内腔注满，砂石沉淀于第一环形过滤网板的顶侧，树叶漂浮在竖管的上端，污水经过第一环形过滤网板过滤后进入竖管的下部，过滤后的污水流经第一螺旋叶片时，第一螺旋叶片带动竖轴转动，竖轴带动倒L型刮杆、拨板转动，倒L型刮杆能够将附着于第一环形过滤网板顶侧的砂石刮掉，避免砂石将第一环形过滤网板堵塞，同时倒L型刮杆的转动将砂石甩入下侧的第二通孔内，拨板的转动能够将树叶推入上侧的第二通孔内，砂石与树叶分别通过对应的弯管、第三通孔进入斜管内，部分进入斜管的污水经过第二环形过滤网板的过滤后重新注入竖管内，竖轴转动的同时带动第一斜齿轮转动，第一斜齿轮通过第二斜齿轮带动下侧的转轴转动，下侧的转轴通过链轮、链条带动上侧的转轴转动，转轴的转动分别带动对应的第二螺旋叶片转动，第二螺旋叶片能够将对应斜管内的砂石或树叶进行提升，第二螺旋叶片提升砂石或树叶的同时对砂石或树叶进行控水处理，经过控水后的树叶与砂石分别通过对应的排渣口排出，完成污水中砂石与树叶的分离。
