申请日2018.05.23
公开(公告)日2019.04.23
IPC分类号C02F11/13
摘要
本实用新型涉及节能减排和污泥处理技术领域，具体是一种污泥干化处理回用系统，包括依次设置的湿污泥仓、螺杆泵、太阳能集热器、干燥机、污泥冷却机、干污泥仓及锅炉。本实用新型具有以下有益效果：1、本实用新型将干燥的污泥与燃煤进行掺烧，降低了污泥对环境的污染，提高了资源与能量的利用率;2、本实用新型利用清洁的太阳能作为能源提高湿污泥温度的同时，降低干燥机的蒸汽耗量，实现了清洁能源的利用。
权利要求书

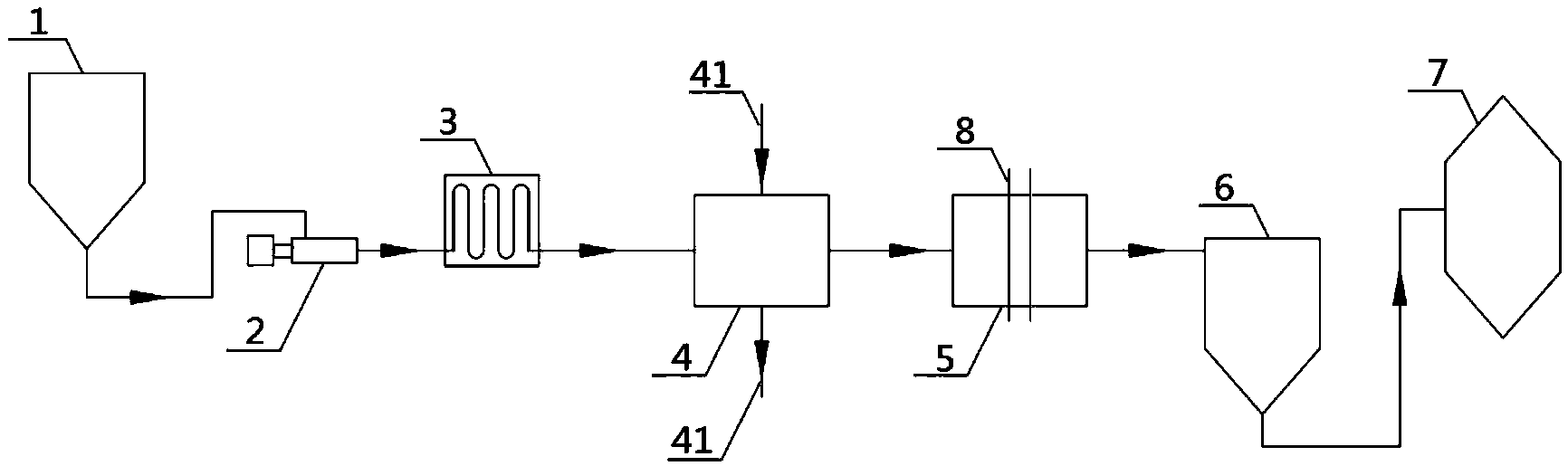

1.一种污泥干化处理回用系统，其特征在于，包括依次设置的湿污泥仓(1)、螺杆泵(2)、太阳能集热器(3)、干燥机(4)、污泥冷却机(5)、干污泥仓(6)及锅炉(7)，其中：
所述湿污泥仓(1)的出口端连通螺杆泵(2)的进口端，所述螺杆泵(2)的出口端连通太阳能集热器(3)的进口端，所述太阳能集热器(3)的出口端连通干燥机(4)的进口端，所述干燥机(4)的出口端连通污泥冷却机(5)的进口端，所述污泥冷却机(5)的出口端连通干污泥仓(6)的进口端，所述干污泥仓(6)的出口端连通所述锅炉(7);
所述干燥机(4)的上部设有蒸汽通入口(41)，该干燥机(4)的下部设有凝结水排出口(42);
所述污泥冷却机(5)内贯穿设有除盐水管(8)。
2.根据权利要求1所述的污泥干化处理回用系统，其特征在于，所述的湿污泥仓(1)设置在所述螺杆泵(2)的进口端上方。
3.根据权利要求1所述的污泥干化处理回用系统，其特征在于，所述的太阳能集热器(3)为Solar 8000TF系列FS 226-2V。
说明书
一种污泥干化处理回用系统
技术领域
本实用新型涉及节能减排和污泥处理技术领域，具体是一种污泥干化处理回用系统。
背景技术
在城市污水处理的过程中，总是面临着如何处置污泥的问题。传统污泥处理的方式有土地利用与污泥填埋。因污泥易腐败，有恶臭，且含有少量重金属离子，传统的污泥处理方式易造成二次污染，严重时会对土壤造成不可逆的重度伤害。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种实现湿污泥零排放的污泥干化处理回用系统。
为了达到上述目的，本实用新型提供了一种污泥干化处理回用系统，包括依次设置的湿污泥仓、螺杆泵、太阳能集热器、干燥机、污泥冷却机、干污泥仓及锅炉，其中：
所述湿污泥仓的出口端连通螺杆泵的进口端，所述螺杆泵的出口端连通太阳能集热器的进口端，所述太阳能集热器的出口端连通干燥机的进口端，所述干燥机的出口端连通污泥冷却机的进口端，所述污泥冷却机的出口端连通干污泥仓的进口端，所述干污泥仓的出口端连通所述锅炉;
所述干燥机的上部设有蒸汽通入口，该干燥机的下部设有凝结水排出口：
所述污泥冷却机内贯穿设有除盐水管。
优选地，所述的湿污泥仓设置在所述螺杆泵的进口端上方。
优选地，所述的太阳能集热器为Solar 8000 TF系列FS 226-2V。
本实用新型具有以下有益效果：
1、本实用新型将干燥的污泥与燃煤进行掺烧，降低了污泥对环境的污染，提高了资源与能量的利用率;
2、本实用新型利用清洁的太阳能作为能源提高湿污泥温度的同时，降低干燥机的蒸汽耗量，实现了清洁能源的利用。
3、在火电厂运行过程中，除盐水在进入锅炉前，通常首先经过除氧器加热，将低温除盐水加热到相应温度，在加热过程中会消耗大量的汽轮机抽汽，本实用新型通过高温干燥污泥对除盐水加热，降低了除氧器加热除盐水过程中蒸汽耗量，进而降低燃煤的消耗量，减小氮氧化物等污染物的排放，实现了能源的节约，降低了运行成本。
本系统将城市污水处理过程中产生的污泥干化后，送至火电厂锅炉中与燃煤混合燃烧，以达到零排放的要求。含水率为93%～96%的湿污泥经螺杆泵首先输送至太阳能集热器中，利用太阳能集热器对进入干燥机前的湿污泥进行加热，提高湿污泥的温度，进而降低了干燥机中蒸汽的耗量。经过干燥机干燥后的高温污泥进入冷却机，冷却介质为进入除氧器前的除盐水(低温水)，降低干燥污泥温度的同时，提高了除盐水的水温。降低温度后的干燥污泥输储存到污泥仓中，经上料系统输送至锅炉中燃烧。
