申请日2018.05.21
公开(公告)日2019.01.18
IPC分类号C02F9/08
摘要
本实用新型公开了一种基于陶瓷膜的多级污水处理装置，包括底板和增压水泵，操作过程，首先打开紫外线消毒灯、电动机，将污水通过预处理消毒罐上进水管投入到预处理消毒罐的内部，通过过滤筛网盒将较大的杂质筛选到过滤筛网盒的内部，紫外线消毒灯能够进行简单消毒处理，方便清理聚结滤芯上微小杂质，当微小颗粒处理罐有适量水，打开增压水泵，将水通过通水管和雾化喷头喷出，通过陶瓷网深层次过滤，阻止水中的悬浮物、胶和微生物等大分子物质通过，该实用新型采用多级过滤筛选，减少大型杂质直接对陶瓷网冲刷，造成陶瓷网损坏，提高水处理质量，处理操作简单便利，便于移动，方便使用。
权利要求书

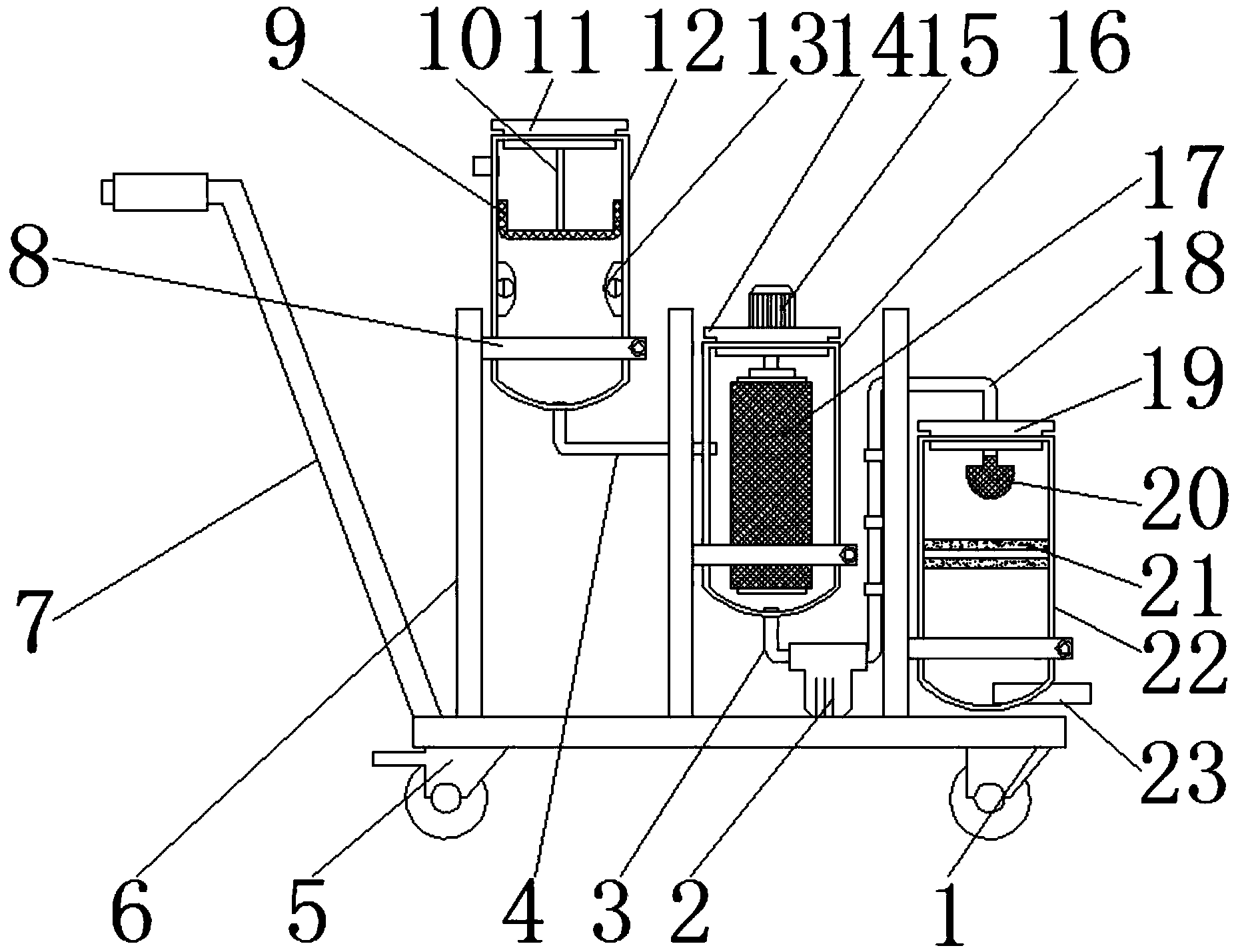

1.一种基于陶瓷膜的多级污水处理装置，包括底板(1)、增压水泵(2)、L形出水管一(3)、L形出水管二(4)、万向轮(5)、矩形框(6)、推动杆(7)，安装组件(8)、过滤筛网盒(9)、连接杆(10)、盖板一(11)、预处理消毒罐(12)、紫外线消毒灯(13)、盖板二(14)、电动机(15)、微小颗粒处理罐(16)、聚结滤芯(17)、通水管(18)、盖板三(19)、雾化喷头(20)、陶瓷膜(21)、深层次处理罐(22)和出水管(23)，其特征在于，所述底板(1)的下表面安装有四个呈矩形分布的万向轮(5)，底板(1)一侧壁上表面固定连接有两个平行设置的推动杆(7)，底板(1)上表面固定连接有三个平行设置的矩形框(6)，三个矩形框(6)一侧壁分布通过安装组件(8)安装有预处理消毒罐(12)、微小颗粒处理罐(16)和深层次处理罐(22)，预处理消毒罐(12)、微小颗粒处理罐(16)和深层次处理罐(22)上表面内部均安装有盖板一(11)、盖板二(14)和盖板三(19)，盖板一(11)下表面通过连接杆(10)固定连接有过滤筛网盒(9)，预处理消毒罐(12)内部侧面安装有两个对称设置的紫外线消毒灯(13)，盖板二(14)上表面安装有电动机(15)，电动机(15)输出端贯穿盖板二(14)并且通过联轴器连接有聚结滤芯(17)，预处理消毒罐(12)下底面固定连接有L形出水管二(4)，L形出水管二(4)的另一端贯插在微小颗粒处理罐(16)内部，底板(1)上表面安装有增压水泵(2)，微小颗粒处理罐(16)下底面固定连接有L形出水管一(3)，L形出水管一(3)另一端与增压水泵(2)进口连接，增压水泵(2)的出口安装有通水管(18)，通水管(18)的另一端贯插盖板三(19)并且固定连接有雾化喷头(20)，深层次处理罐(22)的内部安装有两个平行设置的陶瓷膜(21)，深层次处理罐(22)内部底面固定连接有出水管(23)，安装组件(8)由两个对称设置的弧形固定板(25)和两个转轴(24)和螺栓组件(26)组成，两个对称设置的弧形固定板(25)的一侧壁分布通过转轴(24)与矩形框(6)两侧壁转动连接，两个对称设置的弧形固定板(25)另一侧壁通过螺栓组件(26)连接，所述预处理消毒罐(12)外侧面还连接有进水管。
2.根据权利要求1所述的基于陶瓷膜的多级污水处理装置，其特征在于，所述推动杆(7)的一端安装有防滑套。
3.根据权利要求1所述的基于陶瓷膜的多级污水处理装置，其特征在于，所述预处理消毒罐(12)的内侧面靠近紫外线消毒灯(13)位置固定连接有防水罩，紫外线消毒灯(13)放置在防水罩内部。
4.根据权利要求1所述的基于陶瓷膜的多级污水处理装置，其特征在于，所述螺栓组件(26)由螺栓和螺母组成，弧形固定板(25)的一侧壁设有与螺栓组件(26)相匹配的通孔。
5.根据权利要求1所述的基于陶瓷膜的多级污水处理装置，其特征在于，所述弧形固定板(25)的内侧面固定连接有防滑垫。
说明书
一种基于陶瓷膜的多级污水处理装置
技术领域
本实用新型涉及一种多级污水处理装置，具体是一种基于陶瓷膜的多级污水处理装置。
背景技术
板陶瓷膜板面密布微孔，根据在一定的膜孔径范围内，渗透的物质分子直径不同则渗透率不同，以膜两侧的压力差为驱动力，膜为过滤介质，在一定压力作用下，当料液流过膜表面时，只允许水、无机盐、小分子物质透过膜，而阻止水中的悬浮物、胶和微生物等大分子物质通过。陶瓷膜具有分离效率高、效果稳定、化学稳定性好、耐酸碱、耐有机溶剂、耐菌、耐高温、抗污染、机械强度高、再生性能好、分离过程简单、能耗低、操作维护简便、使用寿命长等众多优势，现有的污水处理方式过于简单，处理罐采用普通滤网膜，使用寿命低，使用一段时间后容易受到损坏，需要定期维修和更换，从而增加成本，并且影响工作效率。
实用新型内容
本实用新型的目的在于提供一种基于陶瓷膜的多级污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种基于陶瓷膜的多级污水处理装置，包括底板、增压水泵、L形出水管一、L形出水管二、万向轮、矩形框、推动杆，安装组件、过滤筛网盒、连接杆、盖板一、预处理消毒罐、紫外线消毒灯、盖板二、电动机、微小颗粒处理罐、聚结滤芯、通水管、盖板三、雾化喷头、陶瓷膜、深层次处理罐和出水管，所述底板的下表面安装有四个呈矩形分布的万向轮，底板一侧壁上表面固定连接有两个平行设置的推动杆，底板上表面固定连接有三个平行设置的矩形框，三个矩形框一侧壁分布通过安装组件安装有预处理消毒罐、微小颗粒处理罐和深层次处理罐，预处理消毒罐、微小颗粒处理罐和深层次处理罐上表面内部均安装有盖板一、盖板二和盖板三，盖板一下表面通过连接杆固定连接有过滤筛网盒，预处理消毒罐内部侧面安装有两个对称设置的紫外线消毒灯，盖板二上表面安装有电动机，电动机输出端贯穿盖板二并且通过联轴器连接有聚结滤芯，预处理消毒罐下底面固定连接有L形出水管二，L形出水管二的另一端贯插在微小颗粒处理罐内部，底板上表面安装有增压水泵，微小颗粒处理罐下底面固定连接有L形出水管一，L形出水管一另一端与增压水泵进口连接，增压水泵的出口安装有通水管，通水管的另一端贯插盖板三并且固定连接有雾化喷头，深层次处理罐的内部安装有两个平行设置的陶瓷膜，深层次处理罐内部底面固定连接有出水管，安装组件由两个对称设置的弧形固定板和两个转轴和螺栓组件组成，两个对称设置的弧形固定板的一侧壁分布通过转轴与矩形框两侧壁转动连接，两个对称设置的弧形固定板另一侧壁通过螺栓组件连接，所述预处理消毒罐外侧面还连接有进水管。
作为本实用新型进一步的方案：所述推动杆的一端安装有防滑套。
作为本实用新型进一步的方案：所述预处理消毒罐的内侧面靠近紫外线消毒灯位置固定连接有防水罩，紫外线消毒灯放置在防水罩内部。
作为本实用新型进一步的方案：所述螺栓组件由螺栓和螺母组成，弧形固定板的一侧壁设有与螺栓组件相匹配的通孔。
作为本实用新型进一步的方案：所述弧形固定板的内侧面固定连接有防滑垫。
与现有技术相比，本实用新型的有益效果是：操作过程，首先打开紫外线消毒灯、电动机，将污水通过预处理消毒罐上进水管投入到预处理消毒罐的内部，通过过滤筛网盒将较大的杂质筛选到过滤筛网盒的内部，紫外线消毒灯能够进行简单消毒处理，通过移除盖板一将过滤筛网盒移出，从而便于清理较大的杂质，污水通过L形出水管二进入到微小颗粒处理罐，通过聚结滤芯旋转，与污水充分接触，将微笑颗粒杂质吸附聚结到聚结滤芯上，通过移除盖板二，方便清理聚结滤芯上微小杂质，当微小颗粒处理罐有适量水，打开增压水泵，将水通过通水管和雾化喷头喷出，通过陶瓷网深层次过滤，阻止水中的悬浮物、胶和微生物等大分子物质通过，该实用新型采用多级过滤筛选，减少大型杂质直接对陶瓷网冲刷，造成陶瓷网损坏，提高水处理质量，处理操作简单便利，便于移动，方便使用。
