申请日2019.07.18
公开(公告)日2019.09.10
IPC分类号C02F1/76

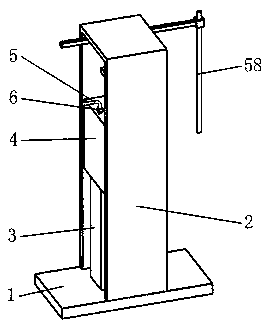

摘要
本发明属于污水处理领域，尤其涉及一种农村污水处理的加氯设备，它包括底板、液氯箱和活塞筒等，其中与液氯源连通的液氯箱通过两个对称分布的支撑板安装在底板上，液氯箱下端对称安装有两个与其内部相通的活塞筒;本发明通过往复移动喷氯管来实现污水与氯气的大范围均匀接触，相比于专利号为“CN 107129022 B”的“一种农村生活污水处理装置”通过液氯箱的往复运动，本发明中驱动喷氯管运动的电驱模块B的生产成本低于专利号为“CN 107129022 B”的“一种农村生活污水处理装置”中驱动液氯箱运动和驱动相关部件对液氯搅拌的电机的生产成本，且耗能较少，符合节能减排的要求。
权利要求书
1.一种农村污水处理的加氯设备，其特征在于：它包括底板、液氯箱、活塞筒、单向阀B、伸缩轴、螺纹套、n型座、运动活塞、单向阀A、衔接圆块B、衔接销、液氯汽化器、压力阀、轴B、搅动条、同步块、卡块、轴A、伸缩杆A、轴套A、齿轮B、齿轮A、电驱模块A、电驱模块B、齿轮F、齿条、伸缩板，其中与液氯源连通的液氯箱通过两个对称分布的支撑板安装在底板上，液氯箱下端对称安装有两个与其内部相通的活塞筒;两个活塞筒下端出口处通过连通块A与安装在支撑板上的液氯汽化器进口连通，每个活塞筒的下端出口内都安装有单向阀B;液氯汽化器的出口通过硬管与安装在底板上的压力阀进口连接;
每个活塞筒内的中心轴线上都旋转有伸缩轴，伸缩轴内轴的外露端位于整个伸缩轴的下端;每个伸缩轴的内轴上具有外螺纹B的部分螺纹配合有螺纹套，螺纹套通过周向分布于其外柱面的若干固定板B与相应活塞筒内壁固连;每个伸缩轴内轴下端都通过n型座安装有竖直滑动于相应活塞筒内的运动活塞，n型座与相应伸缩轴内轴轴端旋转配合;运动活塞中心的通孔内安装有单向阀A;两个轴B分别与液氯箱上端面的两个圆孔旋转且轴向滑动配合;每个轴B位于液氯箱内的部分上沿轴向螺旋分布有若干对搅拌液氯的搅动条;两个轴B分别与两个伸缩轴传动配合;
底板上安装有n型架，液氯箱位于n型架内;安装在n型架内壁上端的固定座A上螺纹配合有竖直的轴A;轴A上旋转配合有同步块;同步块位于固定座A下方，且通过两个对称分布的伸缩杆A与固定座A连接;两个伸缩杆A上均嵌套有对其复位的拉伸弹簧;同步块与两个轴B的上端旋转配合;轴A的上端沿其轴向方向滑动于轴套中，轴套与安装在n型架内壁上的固定座B轴承配合;轴套与安装在n型架内壁上的电驱模块A的输出轴传动连接;轴A分别与两个轴B传动连接;伸缩板安装在n型架内壁上，且其内板板端的上斜面与安装在同步块侧面的卡块一端的下斜面配合;伸缩板内具有连接其内板和外板的压缩弹簧;n型架内壁上水平滑动有齿条，齿条一端安装有连通块B;连通块B的进口处安装有进氯管，连通块B的出口处安装有竖直的硬质喷氯管;进氯管通过始终处于松弛状态的软管与压力阀的出口连接;电驱模块B安装在固定座B上，且输出轴上安装有与齿条啮合的齿轮F。
2.根据权利要求1所述的一种农村污水处理的加氯设备，其特征在于：上述每个伸缩轴的外轴上都嵌套有轴套B，伸缩轴的外轴旋转轴套B中;轴套B通过周向分布于其外柱面上的若干固定板A与相应活塞筒内壁固连。
3.根据权利要求1所述的一种农村污水处理的加氯设备，其特征在于：上述液氯箱顶端一侧的进口处通过加氯管与液氯源连通;加氯管上具有控制其通路和断路的开关阀。
4.根据权利要求1所述的一种农村污水处理的加氯设备，其特征在于：上述每个伸缩轴的内轴轴端都安装有旋转圆板，旋转圆板旋转于相应n型座顶面上的阶梯圆槽的大直径部分内。
5.根据权利要求1所述的一种农村污水处理的加氯设备，其特征在于：上述每个轴B的下端安装有伸缩杆B，伸缩杆B的末端安装有衔接圆块A;衔接圆块A的下端面边沿处周向均匀开有若干衔接槽;每个伸缩轴外轴轴端都安装有衔接圆块B，衔接圆块B上端面边沿处周向均匀地安装有若干衔接销;两个衔接圆块B分别与两个衔接圆块A一一对应;衔接圆块B上的若干衔接销与相应衔接圆块A下端面上的若干衔接槽配合;伸缩杆B的外杆内壁上对称地开有两个导向槽B，伸缩杆B的内杆上对称地安装有两个导向块B;两个导向块B沿相应伸缩杆B的伸缩方向滑动于相应伸缩杆B外杆内壁上的两个导向槽内。
6.根据权利要求1所述的一种农村污水处理的加氯设备，其特征在于：上述伸缩杆A上嵌套的拉伸弹簧一端与固定座A连接，另一端与同步块连接;同步块上端面中心处开有贯通的轴孔A，轴孔A两侧对称分布有两个贯通的轴孔B;轴孔A的内壁上周向开有环槽A，每个轴孔B的内壁上周向开有环槽B;轴A旋转与轴孔A中，固装在轴A上的固定环A旋转与环槽A中;两个轴B的上端分别旋转于两个轴孔B中，每个轴B上都固装有固定环B，两个固定环B分别旋转于两个轴孔B内壁上的环槽B中;轴A上具有外螺纹A，外螺纹A与固定座A上的螺纹孔配合。
7.根据权利要求1所述的一种农村污水处理的加氯设备，其特征在于：上述轴套上安装有齿轮B，齿轮B与安装在电驱模块A输出轴上的齿轮A啮合;轴套内壁上对称地开有两个键槽，轴A上端部分的外柱面上对称地安装有两个导键;两个导键分别沿轴A的轴向滑动于两个键槽内。
8.根据权利要求1所述的一种农村污水处理的加氯设备，其特征在于：上述轴A的下端安装有齿轮C，两个轴B的上端分别安装有齿轮E;同步块的下端面上安装有两个齿轮D;两个齿轮D分别位于齿轮C两侧，且两个齿轮D同时与齿轮C啮合;两个齿轮D分别与两个齿轮E啮合。
9.根据权利要求1所述的一种农村污水处理的加氯设备，其特征在于：上述伸缩板的外板内壁上对称地开有两个导向槽A，伸缩板内板上对称地安装有两个导向块A;两个导向块A分别滑动于两个导向槽A中;伸缩板的内板侧面安装有拨板，拨板滑动于伸缩板外板侧面上的滑槽中;伸缩板内板板端具有下斜面;伸缩板内板的上斜面与内板上表面的交线同卡块端面之间的距离大于伸缩板内板的下斜面与内板下表面的交线同卡块端面之间的距离;齿条上安装有梯形导块，梯形导块水平滑动于n型架内壁上的梯形导槽内。
10.根据权利要求1所述的一种农村污水处理的加氯设备，其特征在于：上述两个伸缩轴内轴上的外螺纹B的螺旋方向相反。
说明书
一种农村污水处理的加氯设备
技术领域
本发明属于污水处理领域，尤其涉及一种农村污水处理的加氯设备。
背景技术
随着社会经济的快速发展，我国对新农村的建设步伐加快，农村的生活环境得到进一步的改善;在新农村建设过程中，农村生活污水集中处理排放成为一个新的问题。农村所产生的污水主要是生活污水，生活污水长期不经处理直接被排放至河水中，致使河水富营养化，水质遭到严重污染，生活环境受到破坏。目前对农村污水的处理方式是，先将污水集中收集到污水池中，通过沉淀、加氯等措施序，然后排入河道中。在向生活污水加氯时，先将液氯汽化后通过加氯机投入水中，但现有的液氯加氯系统较为复杂，成本较高，液氯容易沉淀且浓度不均匀;同时，加氯设备占地面积较大，当使用结束后不容易对其进行收藏保管。比如，专利号为“CN 107129022 B”的“一种农村生活污水处理装置”中具有四个电机和一个电控阀，一个压力泵，通过这些电气元件才能实现良好的污水加氯过程，这些电气元件生产成本高;专利号为“CN 107129022 B”的“一种农村生活污水处理装置”中的液氯箱的往复滑动和对液氯箱中的液氯进行均匀搅拌由一个搅匀电动机驱动完成，这个电机输出功率很大且耗能较高，导致此电机的生产成本较高。
本发明设计一种农村污水处理的加氯设备解决如上问题。
发明内容
为解决现有技术中的上述缺陷，本发明公开一种农村污水处理的加氯设备，它是采用以下技术方案来实现的。
在本发明的描述中需要说明的是，术语“内”、“外”、“上”、“下”等指示方位或者位置关系为基于附图所示的方位或者位置关系，或者是该发明产品使用时惯常摆放的方位或者位置关系，仅仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造或操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
一种农村污水处理的加氯设备，其特征在于：它包括底板、液氯箱、活塞筒、单向阀B、伸缩轴、螺纹套、n型座、运动活塞、单向阀A、衔接圆块B、衔接销、液氯汽化器、压力阀、轴B、搅动条、同步块、卡块、轴A、伸缩杆A、轴套A、齿轮B、齿轮A、电驱模块A、电驱模块B、齿轮F、齿条、伸缩板，其中与液氯源连通的液氯箱通过两个对称分布的支撑板安装在底板上，液氯箱下端对称安装有两个与其内部相通的活塞筒;两个活塞筒下端出口处通过连通块A与安装在支撑板上的液氯汽化器进口连通，每个活塞筒的下端出口内都安装有单向阀B;液氯汽化器的出口通过硬管与安装在底板上的压力阀进口连接。
每个活塞筒内的中心轴线上都旋转有伸缩轴，伸缩轴内轴的外露端位于整个伸缩轴的下端;每个伸缩轴的内轴上具有外螺纹B的部分螺纹配合有螺纹套，螺纹套通过周向分布于其外柱面的若干固定板B与相应活塞筒内壁固连;每个伸缩轴内轴下端都通过n型座安装有竖直滑动于相应活塞筒内的运动活塞，n型座与相应伸缩轴内轴轴端旋转配合;运动活塞中心的通孔内安装有单向阀A;两个轴B分别与液氯箱上端面的两个圆孔旋转且轴向滑动配合;每个轴B位于液氯箱内的部分上沿轴向螺旋分布有若干对搅拌液氯的搅动条;两个轴B分别与两个伸缩轴传动配合。
底板上安装有n型架，液氯箱位于n型架内;安装在n型架内壁上端的固定座A上螺纹配合有竖直的轴A;轴A上旋转配合有同步块;同步块位于固定座A下方，且通过两个对称分布的伸缩杆A与固定座A连接;两个伸缩杆A上均嵌套有对其复位的拉伸弹簧;同步块与两个轴B的上端旋转配合;轴A的上端沿其轴向方向滑动于轴套中，轴套与安装在n型架内壁上的固定座B轴承配合;轴套与安装在n型架内壁上的电驱模块A的输出轴传动连接;轴A分别与两个轴B传动连接;伸缩板安装在n型架内壁上，且其内板板端的上斜面与安装在同步块侧面的卡块一端的下斜面配合;伸缩板内具有连接其内板和外板的压缩弹簧;n型架内壁上水平滑动有齿条，齿条一端安装有连通块B;连通块B的进口处安装有进氯管，连通块B的出口处安装有竖直的硬质喷氯管;进氯管通过始终处于松弛状态的软管与压力阀的出口连接;电驱模块B安装在固定座B上，且输出轴上安装有与齿条啮合的齿轮F。
作为本技术的进一步改进，上述每个伸缩轴的外轴上都嵌套有轴套B，伸缩轴的外轴旋转轴套B中;轴套B通过周向分布于其外柱面上的若干固定板A与相应活塞筒内壁固连。轴套B把旋转的伸缩轴外轴固定于相应活塞筒中，保证伸缩轴在旋转的同时，在相应螺纹套的作用下伸缩，从而实现两个活塞筒中的运动活塞的上下交替往复运动。
作为本技术的进一步改进，上述液氯箱顶端一侧的进口处通过加氯管与液氯源连通;加氯管上具有控制其通路和断路的开关阀。
作为本技术的进一步改进，上述每个伸缩轴的内轴轴端都安装有旋转圆板，旋转圆板旋转于相应n型座顶面上的阶梯圆槽的大直径部分内。旋转圆板在保证伸缩轴与相应运动活塞的相对旋转的同时，伸缩轴可以带动相应运动活塞沿伸缩轴轴向往复运动于相应活塞筒中。
作为本技术的进一步改进，上述每个轴B的下端安装有伸缩杆B，伸缩杆B的末端安装有衔接圆块A;伸缩杆B内具有连接其外杆和内杆的压缩弹簧;衔接圆块A的下端面边沿处周向均匀开有若干衔接槽;每个伸缩轴外轴轴端都安装有衔接圆块B，衔接圆块B上端面边沿处周向均匀地安装有若干衔接销;两个衔接圆块B分别与两个衔接圆块A一一对应;衔接圆块B上的若干衔接销与相应衔接圆块A下端面上的若干衔接槽配合;伸缩杆B的外杆内壁上对称地开有两个导向槽B，伸缩杆B的内杆上对称地安装有两个导向块B;两个导向块B沿相应伸缩杆B的伸缩方向滑动于相应伸缩杆B外杆内壁上的两个导向槽内。当旋转的轴B通过相应伸缩杆B带动相应衔接圆块A向相应伸缩轴轴端的衔接圆块B运动并与之配合，衔接圆块B上的若干衔接销分别进入衔接圆块A上的若干衔接槽内，旋转的轴B通过相应伸缩杆B、旋转圆块A和旋转圆块B带动相应伸缩轴同步旋转;伸缩轴在相应螺纹套的作用下发生伸缩，发生伸缩的伸缩轴内轴带动相应运动活塞在相应活塞筒中往复运动。导向槽B与导向块B的配合使得伸缩杆B的外杆可以带动其内杆同步旋转。
作为本技术的进一步改进，上述伸缩杆A上嵌套的拉伸弹簧一端与固定座A连接，另一端与同步块连接;同步块上端面中心处开有贯通的轴孔A，轴孔A两侧对称分布有两个贯通的轴孔B;轴孔A的内壁上周向开有环槽A，每个轴孔B的内壁上周向开有环槽B;轴A旋转与轴孔A中，固装在轴A上的固定环A旋转与环槽A中;两个轴B的上端分别旋转于两个轴孔B中，每个轴B上都固装有固定环B，两个固定环B分别旋转于两个轴孔B内壁上的环槽B中;轴A上具有外螺纹A，外螺纹A与固定座A上的螺纹孔配合。
作为本技术的进一步改进，上述轴套上安装有齿轮B，齿轮B与安装在电驱模块A输出轴上的齿轮A啮合;轴套内壁上对称地开有两个键槽，轴A上端部分的外柱面上对称地安装有两个导键;两个导键分别沿轴A的轴向滑动于两个键槽内。
作为本技术的进一步改进，上述轴A的下端安装有齿轮C，两个轴B的上端分别安装有齿轮E;同步块的下端面上安装有两个齿轮D;两个齿轮D分别位于齿轮C两侧，且两个齿轮D同时与齿轮C啮合;两个齿轮D分别与两个齿轮E啮合。
作为本技术的进一步改进，上述伸缩板的外板内壁上对称地开有两个导向槽A，伸缩板内板上对称地安装有两个导向块A;两个导向块A分别滑动于两个导向槽A中;导向槽A与导向块A的配合使得伸缩板内板沿其外板滑动时不会脱离外板。伸缩板的内板侧面安装有拨板，拨板滑动于伸缩板外板侧面上的滑槽中;当设备使用结束后，需要复位设备时，拨动伸缩板侧面上的拨板，使得拨板带动伸缩板内板收缩运动并解除对卡块的限制，在两个伸缩杆A外侧嵌套的拉伸弹簧的复位作用下，同步块带动与之连接的所有部件快速复位，两个轴B分别通过相应伸缩杆B带动衔接圆块A与衔接圆块B分离，轴B与相应伸缩轴之间的传动解除。伸缩板内板板端具有下斜面;伸缩板内板的上斜面与内板上表面的交线同卡块端面之间的距离大于伸缩板内板的下斜面与内板下表面的交线同卡块端面之间的距离;在初始状态时，伸缩板内板位于卡块的下方，且卡块斜面端未横向越过伸缩板内板的上斜面与内板上表面的交线，保证同步块带动卡块向下运动时，伸缩板内板不对卡块形成阻挡;在初始状态，卡块斜面端横向越过伸缩板内板板端的下斜面与内板下表面的交线，保证同步块带动卡块向下运动越过伸缩板内板时，伸缩板内板的下表面与卡块的上表面接触并对卡块的复位形成限制。当卡块的斜面端与伸缩板的内板板端的下斜面相遇时，伸缩板内部的压缩弹簧被压缩至极限并储能，此时轴A上端的外螺纹A正好向下完全旋出固定座B上的螺纹孔，伸缩板内板板端的下斜面在其内部压缩弹簧的复位作用下作用于卡块斜面端的上边沿，使得卡块带动同步块继续向下运动，同步块通过固定环A带动轴A同步运动;轴A上的外螺纹A逐渐远离固定座B上的螺纹孔;当卡块上表面与伸缩板内板的下表面接触时，伸缩板内板对卡块的向上复位运动形成限制，轴A上外螺纹A与固定座B上螺纹孔拉开一定距离，避免固定座B上螺纹孔对继续旋转的轴A形成干涉。
齿条上安装有梯形导块，梯形导块水平滑动于n型架内壁上的梯形导槽内。梯形导槽与梯形导块的配合对齿条的运动发挥定位导向作用。
作为本技术的进一步改进，上述两个伸缩轴内轴上的外螺纹B的螺旋方向相反，保证同时旋转的两个伸缩轴的内轴分别在两个螺旋方向相反的外螺纹B与相应螺纹套的作用下同时向相反方向轴向运动，两个伸缩轴的内轴分别带动两个运动活塞交替往复轴向运动于两个活塞筒中。
相对于传统的污水处理加氯设备，本发明中的两个轴B分别带动两个伸缩轴旋转进而带动两个运动活塞同时反向运动;由于向下运动的运动活塞中心处安装有单向阀A，运动活塞向下运动时，活塞筒内位于运动活塞与单向阀B之间的液氯不会经单向阀A向上返回液氯箱内;向下运动的运动活塞把运动活塞与单向阀B之间的液氯经相应单向阀B压入连通块A中，并经连通块A压入下方的液氯汽化器中，液氯汽化器中的氯气经压力阀的增压后依次通过软管、连通块B和喷氯管进入污水池中的污水深处;同时，连通块B在往复运动的齿条的带动下同步运动，喷氯管随连通块B同步运动，喷氯管中喷出的氯气可以达到污水的较大范围，使得氯气能更好地与污水充分接触并发生反应，提高污水处理的效率。与此同时，另一个运动活塞向上运动过程中，安装在此运动活塞中的单向阀A在上方液氯的压力作用下打开，活塞筒上端的液氯经单向阀A进入运动活塞与相应单向阀B之间并对其中的液氯进行补充;两个运动活塞的往复交替运动完成对液氯向污水池中的注入，同时旋转的两个轴B分别带动安装于其上的若干搅动条对位于液氯箱中的液氯进行均匀搅拌，避免液氯箱中的液氯发生沉淀而导致的液氯浓度不均匀。相对于专利号为“CN 107129022 B”的“一种农村生活污水处理装置”，本发明中安装的电机数量较少，且不存在电控阀及压力泵;本发明的生产成本较低，且本发明的整体耗能较少，节省能源开支。另外，相对于专利号为“CN107129022 B”的“一种农村生活污水处理装置”，本发明通过往复移动喷氯管来实现污水与氯气的大范围均匀接触，相比于专利号为“CN 107129022 B”的“一种农村生活污水处理装置”通过液氯箱的往复运动，本发明中驱动喷氯管运动的电驱模块B的生产成本低于专利号为“CN 107129022 B”的“一种农村生活污水处理装置”中驱动液氯箱运动和驱动相关部件对液氯搅拌的电机的生产成本，且耗能较少，符合节能减排的要求;本发明结构简单，具有较好的使用效果。
