申请日2019.07.03
公开(公告)日2019.09.20
IPC分类号C02F9/04
摘要
本发明公开了一种城市道路污水处理用除臭设备，包括安装架、收集箱和沉淀箱，所述安装架结构顶部一端设置有收集箱，收集箱的内部设置有第一隔板，第一隔板一侧的收集箱的底部设有若干直管，污水进入到刮渣隔板的另一侧，通过臭氧消毒柜对沉淀箱中通入臭氧进行杀菌除臭工作，通过微型水泵，将经过刮渣隔板过滤后的污水，再经过臭氧消毒柜进行除臭工作，再将除臭后的污水通过微型水泵由水管进入清水箱一侧的沉淀箱的内部，经过两个隔离膜的双重过滤后从出料管排出，提高污水净化效果的同时完成污水的除臭工作，操作简单，净化效率高，占用空间小，使用方便，能够在污水净化的同时进行除臭工作，使得水资源得到重复利用，保护环境。
权利要求书

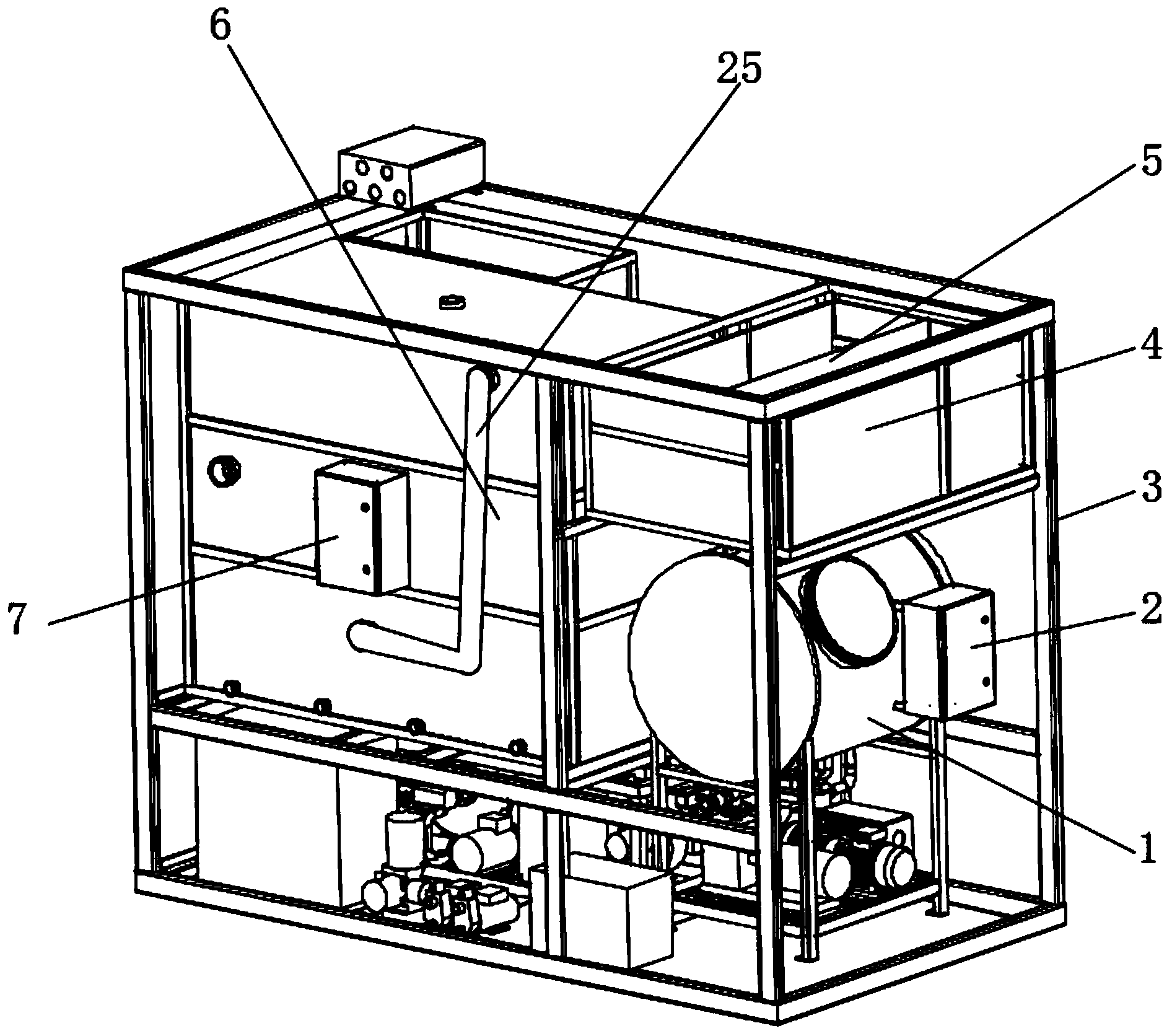

1.一种城市道路污水处理用除臭设备，其特征在于，包括安装架(3)、收集箱(4)和沉淀箱(6)，所述安装架(3)结构顶部一端设置有收集箱(4)，收集箱(4)的内部设置有第一隔板(5)，第一隔板(5)一侧的收集箱(4)的底部设有若干直管(9)，若干直管(9)的顶端与收集箱(4)的内部连通，若干直管(9)的底端设置在桶体(1)的顶部侧壁上且与桶体(1)的内部连通，桶体(1)下方的安装架(3)上设置有底座(13)，底座(13)的顶部设置有气泵(12)，气泵(12)的一侧设置有回流管(10);
所述桶体(1)的一侧设置有连接管(29)，连接管(29)的一侧设置有固定座(17)，固定座(17)的一侧设置有离心桶(20)，连接管(29)的一端与离心桶(20)的侧壁连接，离心桶(20)的内部设置有转轴(36)，转轴(36)的一端穿过离心桶(20)的侧壁伸出到离心桶(20)外侧，且伸出离心桶(20)外侧的转轴(36)的端面上设置有传动轮(30)，传动轮(30)的一侧设置有电机(32)，电机(32)固定设置在安装架(3)上，电机(32)的一侧设置有主动轮(31)，电机(32)的输出端通过联轴器与主动轮(31)传动连接，主动轮(31)与传动轮(30)之间通过皮带连接，离心桶(20)的一侧设置有传输管(8)，位于离心桶(20)内部的转轴(36)的外侧设置有网桶(35)，离心桶(20)的顶部侧壁上开设有观察窗(33)，传输管(8)的一侧设置有进料管(28)，进料管(28)固定设置在固定座(17)的内部，进料管(28)的一端与传输管(8)连接，进料管(28)的另一端与桶体(1)的底部侧壁连接;
所述电机(32)的上方设置有沉淀箱(6)，沉淀箱(6)的内部设置有刮渣隔板(27)，刮渣隔板(27)一侧的沉淀箱(6)顶部位置设置有刮渣块(21)，刮渣块(21)一侧的沉淀箱(6)的侧壁上设置有第一进料口，第一进料口与连接管(29)的一端连接，第一进料口下方的沉淀箱(6)的侧壁上设置有第二进料口，刮渣隔板(27)的一侧设置有清水箱(23)，第二进料口设置在刮渣隔板(27)与清水箱(23)之间的沉淀箱(6)的侧壁上，清水箱(23)一侧的沉淀箱(6)的内部设有两个安装板(26)，两个安装板(26)上分别设置有两个隔离膜(24)，与第二进料口同侧的沉淀箱(6)的侧壁顶部位置设有第三进料口，与第三进料口对立一侧的沉淀箱(6)的侧壁底部位置设置有出料管(15)，沉淀箱(6)一侧的安装架(3)上设置有臭氧消毒柜(18)，气泵(12)的顶部设置有出气管(11)，出气管(11)与臭氧消毒柜(18)连接，臭氧消毒柜(18)与沉淀箱(6)的内部连通。
2.根据权利要求1所述的一种城市道路污水处理用除臭设备，其特征在于，所述气泵(12)的一侧设置有排污泵(14)，排污泵(14)上的排污口处设置有三通管，三通管的其中一个通口与回流管(10)连接，三通管的另一个通口与外界排污管连接。
3.根据权利要求1所述的一种城市道路污水处理用除臭设备，其特征在于，所述传输管(8)的内部设置有转杆(19)，传输管(8)一端伸入离心桶(20)的内部，且传输管(8)与网桶(35)的内部连通，转杆(19)与转轴(36)传动连接，转杆(19)的外侧设置有绞龙(34)。
4.根据权利要求1所述的一种城市道路污水处理用除臭设备，其特征在于，所述第二进料口与第三进料口之间通过抽水管(25)连接，抽水管(25)上设置有微型水泵。
5.根据权利要求1所述的一种城市道路污水处理用除臭设备，其特征在于，两个安装板(26)相互平行，且两个安装板(26)上的隔离膜(24)将清水箱(23)分为三个部分。
6.根据权利要求1所述的一种城市道路污水处理用除臭设备，其特征在于，所述第一隔板(5)设置在收集箱(4)的中部位置，第一隔板(5)中部设置有过滤网，所述桶体(1)上设置有桶盖(16)。
7.根据权利要求1所述的一种城市道路污水处理用除臭设备，其特征在于，所述桶体(1)的侧壁上设置有第一电箱(2)，沉淀箱(6)的侧壁上设置有第二电箱(7)，沉淀箱(6)的顶部设置有排气孔。
8.一种城市道路污水处理用除臭设备的工作方法，其特征在于，该工作方法方法具体包括以下步骤：
步骤一：将污水排到收集箱(4)中，经过第一隔板(5)对污水中大颗粒渣质进行初步过滤，初步过滤后的污水从直管(9)进入到桶体(1)中，在将桶体(1)内部的污水从进料管(28)进入到传输管(8)时，传输管(8)内部的绞龙(34)将污水中的渣质和水分推入离心桶(20)中;
步骤二：电机(32)的输出端通过联轴器驱动主动轮(31)转动，主动轮(31)通过皮带驱动传动轮(30)转动，继而使得转轴(36)发生转动，转轴(36)发生转动时，将网桶(35)内部的污水进行离心作用，对污水中的渣质进行进一步的处理，将渣质中含有的污水彻底排出;
步骤三：离心后的污水通过连接管(29)进入刮渣块(21)中，污水进过刮渣漏口(22)进入沉淀箱(6)，污水进过刮渣隔板(27)过滤后，进入到刮渣隔板(27)的另一侧，通过臭氧消毒柜(18)对沉淀箱(6)中通入臭氧进行杀菌除臭工作，通过微型水泵，将经过刮渣隔板(27)过滤后的污水，再经过臭氧消毒柜(18)进行除臭工作，再将除臭后的污水通过微型水泵由水管进入清水箱(23)一侧的沉淀箱(6)的内部，经过两个隔离膜(24)的双重过滤后从出料管(15)排出。
说明书
一种城市道路污水处理用除臭设备及其工作方法
技术领域
本发明涉及污水处理设备领域，具体为一种城市道路污水处理用除臭设备及其工作方法。
背景技术
目前城市污染较为严重，城市污水的处理能够改善城市环境，城市道路污水处理设备一般仅仅对污水进行简单的过滤处理，达到排放标准便排放。
公开号为CN208865244U的中国专利，公开了一种城市用污水处理设备，包括箱体，所述箱体内部设有沉淀池一和沉淀池二，所述沉淀池一和沉淀池二之间设有隔板，所述箱体的前端面偏上侧设有U型管道，前端的U型管道的两个输出口分别和沉淀池一和沉淀池二相连通，前端的U型管道通过U型管道中部的三通阀一和进水管相连通，所述箱体的后端面偏上侧设有U型管道，本实用新型可以避免传统污水处理设备清理时需要暂停污水处理工作的缺陷，能在进行污水设备清理的过程中，保证污水处理设备的正常工作，进而有效保证污水处理系统的正常运行，可以避免采用人工对污水处理设备的内部进行清理，降低了使用者的劳动负荷，给使用者带来了极大的便利。该专利与本发明相比，存在渣质中的污水无法处理和不能在污水除臭的同时进行污水净化的问题。
目前的污水处理设备不具备除臭功能，处理后的污水虽然无害，但是异味严重影响人们生话，当前使用的污水处理结构简单，需要专门的除臭设备进行除臭，占用体积大，使用不便，不能在污水除臭的同时进行污水净化;且含有渣质的污水在处理时，一般将渣质过滤出后直接排放，渣质中的污水无法处理;且在将桶体内部的污水从进料管进入到传输管时容易发生管道堵塞。
发明内容
本发明的目的在于提供一种城市道路污水处理用除臭设备，以解决目前的污水处理设备不具备除臭功能，处理后的污水虽然无害，但是异味严重影响人们生话，当前使用的污水处理结构简单，需要专门的除臭设备进行除臭，占用体积大，使用不便，不能在污水除臭的同时进行污水净化;且含有渣质的污水在处理时，一般将渣质过滤出后直接排放，渣质中的污水无法处理;且在将桶体内部的污水从进料管进入到传输管时容易发生管道堵塞的问题。
本发明的目的可以通过以下技术方案实现：
一种城市道路污水处理用除臭设备，包括安装架、收集箱和沉淀箱，所述安装架结构顶部一端设置有收集箱，收集箱的内部设置有第一隔板，第一隔板一侧的收集箱的底部设有若干直管，若干直管的顶端与收集箱的内部连通，若干直管的底端设置在桶体的顶部侧壁上且与桶体的内部连通，桶体下方的安装架上设置有底座，底座的顶部设置有气泵，气泵的一侧设置有回流管;所述桶体的一侧设置有连接管，连接管的一侧设置有固定座，固定座的一侧设置有离心桶，连接管的一端与离心桶的侧壁连接，离心桶的内部设置有转轴，转轴的一端穿过离心桶的侧壁伸出到离心桶外侧，且伸出离心桶外侧的转轴的端面上设置有传动轮，传动轮的一侧设置有电机，电机固定设置在安装架上，电机的一侧设置有主动轮，电机的输出端通过联轴器与主动轮传动连接，主动轮与传动轮之间通过皮带连接，离心桶的一侧设置有传输管，位于离心桶内部的转轴的外侧设置有网桶，离心桶的顶部侧壁上开设有观察窗，传输管的一侧设置有进料管，进料管固定设置在固定座的内部，进料管的一端与传输管连接，进料管的另一端与桶体的底部侧壁连接;所述电机的上方设置有沉淀箱，沉淀箱的内部设置有刮渣隔板，刮渣隔板一侧的沉淀箱顶部位置设置有刮渣块，刮渣块一侧的沉淀箱的侧壁上设置有第一进料口，第一进料口与连接管的一端连接，第一进料口下方的沉淀箱的侧壁上设置有第二进料口，刮渣隔板的一侧设置有清水箱，第二进料口设置在刮渣隔板与清水箱之间的沉淀箱的侧壁上，清水箱一侧的沉淀箱的内部设有两个安装板，两个安装板上分别设置有两个隔离膜，与第二进料口同侧的沉淀箱的侧壁顶部位置设有第三进料口，与第三进料口对立一侧的沉淀箱的侧壁底部位置设置有出料管，沉淀箱一侧的安装架上设置有臭氧消毒柜，气泵的顶部设置有出气管，出气管与臭氧消毒柜连接，臭氧消毒柜与沉淀箱的内部连通。
作为本发明进一步的方案：所述气泵的一侧设置有排污泵，排污泵上的排污口处设置有三通管，三通管的其中一个通口与回流管连接，三通管的另一个通口与外界排污管连接，能够关闭回流管上的水阀，通过排污泵将桶体底部的污水沉渣排出。
作为本发明进一步的方案：所述传输管的内部设置有转杆，传输管一端伸入离心桶的内部，且传输管与网桶的内部连通，转杆与转轴传动连接，转杆的外侧设置有绞龙，在将桶体内部的污水从进料管进入到传输管时，传输管内部的绞龙能够将污水中的渣质和水分推入离心桶中，避免管道堵塞。
作为本发明进一步的方案：所述第二进料口与第三进料口之间通过抽水管连接，抽水管上设置有微型水泵，能够通过微型水泵，将经过刮渣隔板过滤后的污水，再经过臭氧消毒柜进行除臭工作，再将除臭后的污水通过微型水泵由抽水管进入清水箱一侧的沉淀箱的内部。
作为本发明进一步的方案：两个安装板相互平行，且两个安装板上的隔离膜将清水箱分为三个部分，使得污水进入清水箱后，经过两个隔离膜的双重过滤后排出，提高污水净化效果的同时完成污水的除臭工作，操作简单，净化效率高。
作为本发明进一步的方案：所述第一隔板设置在收集箱的中部位置，第一隔板中部设置有过滤网，所述桶体上设置有桶盖，能够对污水中大颗粒渣质进行初步过滤，避免堵塞管道。
作为本发明进一步的方案：所述桶体的侧壁上设置有第一电箱，沉淀箱的侧壁上设置有第二电箱，沉淀箱的顶部设置有排气孔，能够通过第一电箱和第二电箱分别气泵和排污泵进行控制，实现污水处理工作。
一种城市道路污水处理用除臭设备的工作方法，该工作方法具体包括以下步骤：
步骤一：将污水排到收集箱中，经过第一隔板对污水中大颗粒渣质进行初步过滤，初步过滤后的污水从直管进入到桶体中，在将桶体内部的污水从进料管进入到传输管时，传输管内部的绞龙将污水中的渣质和水分推入离心桶中;
步骤二：电机的输出端通过联轴器驱动主动轮转动，主动轮通过皮带驱动传动轮转动，继而使得转轴发生转动，转轴发生转动时，将网桶内部的污水进行离心作用，对污水中的渣质进行进一步的处理，将渣质中含有的污水彻底排出;
步骤三：离心后的污水通过连接管进入刮渣块中，污水进过刮渣漏口进入沉淀箱，污水进过刮渣隔板过滤后，进入到刮渣隔板的另一侧，通过臭氧消毒柜对沉淀箱中通入臭氧进行杀菌除臭工作，通过微型水泵，将经过刮渣隔板过滤后的污水，再经过臭氧消毒柜进行除臭工作，再将除臭后的污水通过微型水泵由水管进入清水箱一侧的沉淀箱的内部，经过两个隔离膜的双重过滤后从出料管排出。
本发明的有益效果：
1、本发明中，将污水排到收集箱中，经过第一隔板对污水中大颗粒渣质进行初步过滤，初步过滤后的污水从直管进入到桶体中，在将桶体内部的污水从进料管进入到传输管时，传输管内部的绞龙将污水中的渣质和水分推入离心桶中，能够解决传统的管道易被渣质堵塞的问题，避免工人疏通管道的麻烦;
2、本发明中，电机的输出端通过联轴器驱动主动轮转动，主动轮通过皮带驱动传动轮转动，继而使得转轴发生转动，转轴发生转动时，将网桶内部的污水进行离心作用，对污水中的渣质进行进一步的处理，将渣质中含有的污水彻底排出，使得污水处理更加彻底，使得污水的到彻底除臭净化工作，同时也对渣质进一步的过滤;
3、本发明中，离心后的污水通过连接管进入刮渣块中，污水进过刮渣漏口进入沉淀箱，污水进过刮渣隔板过滤后，进入到刮渣隔板的另一侧，通过臭氧消毒柜对沉淀箱中通入臭氧进行杀菌除臭工作，通过微型水泵，将经过刮渣隔板过滤后的污水，再经过臭氧消毒柜进行除臭工作，净化污水的同时实现除臭工作，使用方便，提高工作效率，改善城市道路环境;
4、本发明中，将除臭后的污水通过微型水泵由水管进入清水箱一侧的沉淀箱的内部，经过两个隔离膜的双重过滤后从出料管排出，提高污水净化效果的同时完成污水的除臭工作，操作简单，净化效率高，占用空间小，能够在污水净化的同时进行除臭工作，使得水资源得到重复利用，保护环境。
