申请日2018.07.24
公开(公告)日2018.11.06
IPC分类号C02F9/04; B09C1/08; B09C1/00
摘要
本发明提供了一种新型土壤修复一体化水处理设备，包括池体，所述池体内部被分为硫酸加药反应仓、硫酸亚铁加药反应仓、过氧化氢加药反应仓、芬顿氧化反应仓、中和反应仓、混凝反应仓、斜板沉淀仓、活性炭滤仓、污泥仓及清水仓;硫酸加药反应仓、硫酸亚铁加药反应仓、过氧化氢加药反应仓均和芬顿氧化反应仓存在共用壁体，芬顿氧化反应仓、中和反应仓、混凝反应仓、斜板沉淀仓依次排布，活性炭过仓、污泥仓均和斜板沉淀仓存在共用壁体，活性炭滤仓后为清水仓。本发明中采用高级氧化‑‑芬顿Fenton氧化法后经活性炭床过滤去除SS及色度后出水，反应仓功能区齐全且明确，水流方向设计合理，占地面积小，后期运行维护简便。
权利要求书

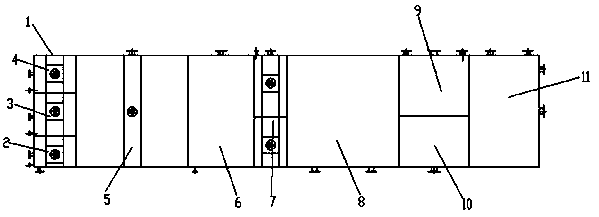

1.一种新型土壤修复一体化水处理设备，包括池体，其特征在于，所述池体内部被分为硫酸加药反应仓、硫酸亚铁加药反应仓、过氧化氢加药反应仓、芬顿氧化反应仓、中和反应仓、混凝反应仓、斜板沉淀仓、活性炭滤仓、污泥仓及清水仓;硫酸加药反应仓、硫酸亚铁加药反应仓、过氧化氢加药反应仓均和芬顿氧化反应仓存在共用壁体，芬顿氧化反应仓、中和反应仓、混凝反应仓、斜板沉淀仓依次排布，活性炭过仓、污泥仓均和斜板沉淀仓存在共用壁体，活性炭滤仓后为清水仓。
2.根据权利要求1所述的新型土壤修复一体化水处理设备，其特征在于，所述池体内设有聚脲防腐层。
3.根据权利要求1所述的新型土壤修复一体化水处理设备，其特征在于，所述硫酸加药反应仓、硫酸亚铁加药反应仓、过氧化氢加药反应仓、芬顿氧化反应仓、混凝反应仓内均设有搅拌机。
4.根据权利要求3所述的新型土壤修复一体化水处理设备，其特征在于，所述芬顿氧化反应仓内的搅拌机为框式搅拌机。
5.根据权利要求3所述的新型土壤修复一体化水处理设备，其特征在于，所述硫酸加药反应仓、硫酸亚铁加药反应仓、过氧化氢加药反应仓内的搅拌机的搅拌转速为60r/min。
6.根据权利要求3所述的新型土壤修复一体化水处理设备，其特征在于，所述芬顿氧化反应仓、混凝反应仓内的搅拌机的搅拌转速为20r/min。
7.根据权利要求1所述的新型土壤修复一体化水处理设备，其特征在于，所述中和反应仓内设置曝气装置，曝气装置包括曝气管路和曝气器。
8.根据权利要求7所述的新型土壤修复一体化水处理设备，其特征在于，所述曝气器为旋混曝气器。
9.根据权利要求8所述的新型土壤修复一体化水处理设备，其特征在于，所述旋混曝气器的直径为260mm。
10.根据权利要求1所述的新型土壤修复一体化水处理设备，其特征在于，所述活性炭滤仓内设有曝气管路，所述管路上设有通孔，所述通孔孔径为1-3mm。
说明书
一种新型土壤修复一体化水处理设备
技术领域
本发明属于土壤修复领域，尤其是土壤原位修复法中的芬顿法修复土壤，涉及一种新型土壤修复一体化水处理设备。
背景技术
土壤及地下水的修复已成为当前国内外环保研究的热点，污染土壤和地下水修复通常可采用异位修复和原位修复两种操作方式。原位修复法(ISCO)不需挖掘和输送土壤，处理成本低、操作简单且对环境破坏较小，Fenton氧化剂作为ISCO采用的氧化剂之一，具有能够氧化大多数有机物、无选择性、反应迅速等特点，成为最有前景的原位修复技术之一。
但传统Fenton法由于投加固体硫酸亚铁导致劳动强度大、配套设备多导致占地面积增大、反应仓防腐涂层易被氧化腐蚀等缺点，对设备前期投入及后期维护运行均造成不利。
发明内容
发明目的：本发明的目的在于针对现有技术的不足，提供一种新型土壤修复一体化水处理设备。
本发明的创新点在于本设备为一体化处理设备，主工艺采用高级氧化--芬顿Fenton氧化法，后经活性炭床过滤去除SS及色度最终出水。反应仓功能区齐全且明确，水流方向设计合理，占地面积小，后期运行维护简便。
技术方案：为了达到上述发明目的，本发明是这样的完成的，一种新型土壤修复一体化水处理设备，包括池体，所述池体内部被分为硫酸加药反应仓、硫酸亚铁加药反应仓、过氧化氢加药反应仓、芬顿氧化反应仓、中和反应仓、混凝反应仓、斜板沉淀仓、活性炭滤仓、污泥仓及清水仓;硫酸加药反应仓、硫酸亚铁加药反应仓、过氧化氢加药反应仓均和芬顿氧化反应仓存在共用壁体，芬顿氧化反应仓、中和反应仓、混凝反应仓、斜板沉淀仓依次排布，活性炭滤仓、污泥仓均和斜板沉淀仓存在共用壁体，活性炭滤仓后为清水仓。设备采用高级氧化--芬顿Fenton氧化法，后经活性炭床过滤去除SS及色度后出水，反应仓功能区齐全且明确，水流方向设计合理，占地面积小，后期运行维护简便。
进一步地，所述池体内设有聚脲防腐层。聚脲是由半预聚体、端氨基聚醚、胺扩链剂等原料现场喷涂而成，疏水性极强，对环境湿度不敏感，甚至可以在水(或者冰)上喷涂成膜，在极端恶劣的环境条件下可正常施工。聚脲涂层致密性良好，可完全隔绝空气中水分和氧气的渗入，防腐和防护性能极强。对设备本体起到了良好的防护作用，有利于延长设备使用寿命。
进一步地，所述硫酸加药反应仓、硫酸亚铁加药反应仓、过氧化氢加药反应仓、芬顿氧化反应仓、混凝反应仓内均设有搅拌机，用于将药液与溶液快速混匀。
进一步地，所述芬顿氧化反应仓内的搅拌机为框式搅拌机。框式搅拌机结构比较坚固，搅动物料量大，有利于传热过程的进行，适用于高粘度液体、高浓度淤浆和沉降性淤浆的搅拌。
进一步地，所述硫酸加药反应仓、硫酸亚铁加药反应仓、过氧化氢加药反应仓内的搅拌机的搅拌转速为60r/min。
进一步地，所述芬顿氧化反应仓、混凝反应仓内的搅拌机的搅拌转速为20r/min。
进一步地，所述中和反应仓内设置曝气装置，曝气装置包括曝气管路和曝气器。代替搅拌机进行搅拌，加速回调pH，且曝气可吹脱水中氨氮，可起到去除氨氮作用。
进一步地，所述曝气器为旋混曝气器。旋混曝气器是采用多层螺旋切割的形式进行充氧曝气的装置，当气流进入曝气器时，气流首先通过二道螺旋切割系统后进入下层多层锯齿形曝气头，进行多层切割，使气泡切割成微气泡，这样大大提高了氧的利用率，具有曝气均匀，充氧效率高的特点。
进一步地，所述旋混曝气器的直径为260mm。
进一步地，所述活性炭滤仓内设有曝气管路，所述管路上设有通孔，所述通孔孔径为1-3mm。利用微孔曝气对活性炭滤床进行适当抬空，防止滤层迅速结板，进一步提高产水率。
本发明的有益效果：与传统技术相比，本发明具有如下优点：
1、本发明中采用高级氧化--芬顿Fenton氧化法后经活性炭床过滤去除SS及色度后出水，反应仓功能区齐全且明确，水流方向设计合理，占地面积小，后期运行维护简便;
2、本发明中在池体内设置聚脲防腐层，聚脲涂层致密性良好，可完全隔绝空气中水分和氧气的渗入，防腐和防护性能极强。对设备本体起到了良好的防护作用，有利于延长设备使用寿命;
3、本发明中在中和反应仓内用曝气装置代替搅拌机进行搅拌，加速回调pH，且曝气可吹脱水中氨氮，可起到去除氨氮作用;
4、本发明中在活性炭过滤仓内进行微孔曝气，利用微孔曝气对活性炭滤床进行适当抬空，防止滤层迅速结板，进一步提高产水率。
