申请日2019.06.25
公开(公告)日2019.09.27
IPC分类号C02F3/30
摘要
本发明提供一种耐低温分散式生活污水处理一体化设备及其处理方法，包括调节池、一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、三级缺氧池、三级好氧池、二沉池、太阳能集热系统、蓄热水池、换热器。调节池通过机械隔膜计量泵和管路与一级缺氧池、二级缺氧池、三级缺氧池相连，三级好氧池与二沉池相连。各级好氧池中都投加填料。同时对设备外壳进行保温，利用太阳能集热系统进行加热。本设备占地小，操作简单、出水水质好、方便维护、运行成本低，可在低温条件下稳定运行，分散式生活污水一体化处理。
权利要求书

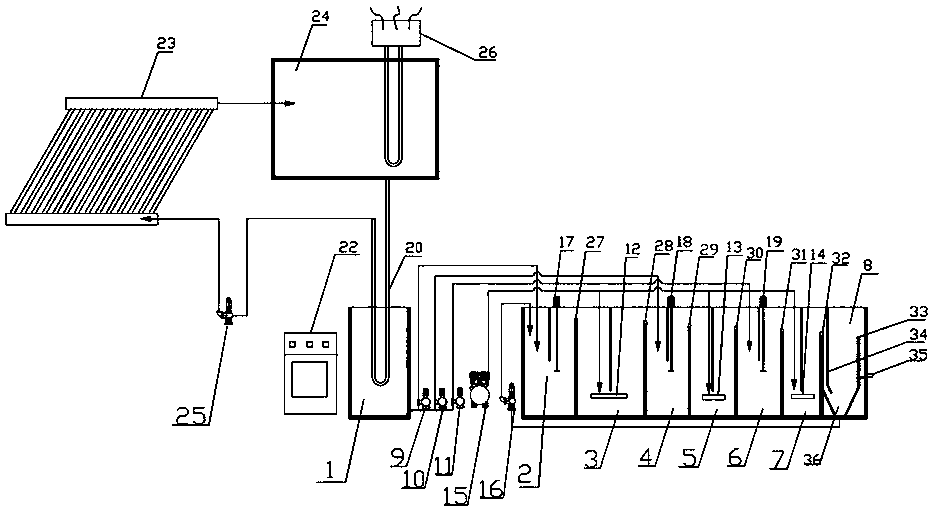

1.一种耐低温分散式生活污水处理一体化设备，其特征在于：包括调节池(1)、一级缺氧池(2)、一级好氧池(3)、二级缺氧池(4)、二级好氧池(5)、三级缺氧池(6)、三级好氧池(7)、二沉池(8)、太阳能集热系统(23)、蓄热水池(24);所述调节池(1)内设有换热器(20)，换热器(20)的进水端与蓄热水池(24)的出水端相连，换热器(20)的出水端与循环泵(25)的进水端相连，循环泵(25)的出水端与太阳能集热系统(23)的进水端相连，太阳能集热系统(23)的出水端通过管路与蓄热水池(24)的进水端相连;
所述调节池(1)通过管路分别与一级缺氧池(2)、二级缺氧池(4)、三级缺氧池(6)相连，调节池(1)与一级缺氧池(2)之间的管路上设有机械隔膜片计量泵a(9)，调节池(1)与二级缺氧池(4)之间的管路上设有机械隔膜片计量泵b(10)，调节池(1)与三级缺氧池(6)之间的管路上设有机械隔膜片计量泵c(11);
所述一级缺氧池(2)、一级好氧池(3)、二级缺氧池(4)内分别设有搅拌电机a(17)、搅拌电机b(18)、搅拌电机c(19);
一级缺氧池(2)与一级好氧池(3)之间设有上部为凸字形溢流堰的隔板a(27)，一级好氧池(3)与二级缺氧池(4)之间设有上部为凸字形溢流堰的隔板b(28)，二级缺氧池(4)与二级好氧池(5)之间设有上部为凸字形溢流堰的隔板c(29)，二级好氧池(5)与三级缺氧池(6)之间设有上部为凸字形溢流堰的隔板d(30)，三级缺氧池(6)与三级好氧池(7)之间设有上部为凸字形溢流堰的隔板e(31)，三级好氧池(7)与二沉池(8)之间设有上部为凸字形溢流堰的隔板f(32);
所述二沉池(8)为竖流式沉淀池，与三级好氧池(7)相连，二沉池(8)内设有导流板(34)，二沉池出水口(35)处设有三角堰(33)，二沉池(8)底部设有泥斗(36)，泥斗(36)内的污泥经污泥回流泵(16)和回流管路回流至一级缺氧池(2)内;
还包括空压机(15)，空压机(15)出气口通过管路分别与一级好氧池(3)底部的微孔曝气管a(12)、二级好氧池(5)底部的微孔曝气管b(13)、三级好氧池(7)底部的微孔曝气管c(14)相连。
2.根据权利要求1所述的一种耐低温分散式生活污水处理一体化设备，其特征在于：所述处理设备还包括中控箱(22)，中控箱(22)与机械隔膜计量泵a(9)、机械隔膜计量泵b(10)、机械隔膜计量泵c(11)、空压机(15)、污泥回流泵(16)和搅拌电机a(17)、搅拌电机b(18)、搅拌电机c(19)相连。
3.根据权利要求1所述的一种耐低温分散式生活污水处理一体化设备，其特征在于：所述一级缺氧池(2)、一级好氧池(3)、二级缺氧池(4)、二级好氧池(5)、三级缺氧池(6)、三级好氧池(7)均内装有悬浮填料。
4.根据权利要求1所述的一种耐低温分散式生活污水处理一体化设备，其特征在于：所述一级缺氧池(2)与一级好氧池(3)之间设有上部为凸字形溢流堰的隔板a(27)，一级好氧池(3)与二级缺氧池(4)之间设有上部为凸字形溢流堰的隔板b(28)，二级缺氧池(4)与二级好氧池(5)之间设有上部为凸字形溢流堰的隔板c(29)，二级好氧池(5)与三级缺氧池(6)之间设有上部为凸字形溢流堰的隔板d(30)，三级缺氧池(6)与三级好氧池(7)之间设有上部为凸字形溢流堰的隔板e(31)，三级好氧池(7)与二沉池(8)之间设有上部为凸字形溢流堰的隔板f(32)。
5.根据权利要求1所述的一种耐低温分散式生活污水处理一体化设备，其特征在于：所述蓄热水池(24)内设有电加热器(26)，当蓄热水池(24)中热水温度达不到设定温度时，采用电加热器(26)进行辅助加热。
6.根据权利要求1所述的一种耐低温分散式生活污水处理一体化设备，其特征在于：所述处理设备由双层不锈钢外壳组成，内附有保温层(21)。
7.一种根据权利要求1所述的耐低温分散式生活污水处理一体化设备的处理方法，其特征在于：包括以下步骤：分散式生活污水首先进入调节池(1)内，通过调节水质水量和升温后的污水采用分段进水的方式，由机械隔膜计量泵a(9)、机械隔膜计量泵b(10)、机械隔膜计量泵c(11)分别提升至一级缺氧池(2)、二级缺氧池(4)、三级缺氧池(6)内，污水依次流过一级好氧池(3)、二级缺氧池(4)、二级好氧池(5)、三级缺氧池(6)、三级好氧池(7)进行脱氮处理，最后进入二沉池(8)内，经过泥水分离后出水经过三角堰(33)，从出水口(35)排出，污泥由泥斗(36)流入到回流管路，并由污泥回流泵(16)回流到一级缺氧池(2)内;太阳能集热系统(23)利用太阳能将循环水加热后进入蓄热水池(24)，然后流经换热器(20)，设备加热后经过循环泵(25)流入太阳能集热系统(23);同时，在蓄热水池(24)中热水温度达不到设定温度时，采用电加热器(26)进行辅助加热。
说明书
一种耐低温分散式生活污水处理一体化设备及其处理方法
技术领域
本发明属于污水处理领域，尤其是涉及一种耐低温分散式生活污水处理一体化设备及其处理方法。
背景技术
我国农村人口分布分散，污水源分散，采用传统的集中式污水处理需要高昂的管网建设费用、污水处理厂的建设费用、运行费用，对于经济条件相对较差的农村难以适用，而分散式处理的方式更适合农村污水处理，现急需一种一体化分散式生活污水处理设备。
我国东北地区冬季漫长寒冷，冰冻期长达3~6个月，东北地区最低月份温度(1月)平均气温在-10℃以下，极端温度在-30℃以下，年平均水温在5~9℃。恶劣的气候条件极为不利于微生物净化污水，污水难以达标排放，急需一种东北地区低温条件下达标排放的污水处理设备。
我国东北地区农村生活污水来源于日常生活用水、堆放垃圾产生的渗滤液、小规模养殖过程中产生的污水。根据用水设施、产生方式的不同可以讲农村家庭日常生活污水分为冲厕废水、厨余污水、生活洗涤污水和其他污水。
我国东北地区农村生活污水浓度较低、变化大，主要污染物排放浓度分别为：COD250~400mg/L、NH4+-N40~60mg/L、TP2.5~5.0mg/L，水中基本不含重金属和有毒物质，含一定量的氮和磷，另外还含有细菌、病毒及寄生虫卵等。
我国东北地区农村人口相对较少，居住分散，产生污水量较小;由于居民生活规律相近使得生活污水排放量早晚比其他时间大，水量随季节、昼夜变化较大，日变化系数大，污水排放呈不连续状态。
现有的分散式污水处理设备的特点为：(1)传统污水处理工艺复杂，运行管理不便;(2)低温条件下污水处理效率低，尤其是脱氮处理受低温影响明显，传统的脱氮工艺需要消化液回流，能耗高，运行成本高;(3)污水中的碳源利用率低，在低C/N比条件下难以达标排放;(4)占地面积大。
发明内容
为了解决上述技术问题，本发明提供一种耐低温分散式生活污水处理一体化设备及其处理方法;本发明的目的是提供一种占地小、操作简单、出水水质稳定、方便维护，可在低温条件下运行的农村生活污水一体化处理设备。
本发明是通过以下技术方案实现的：
一种耐低温分散式生活污水处理一体化设备，包括调节池、一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、三级缺氧池、三级好氧池、二沉池、太阳能集热系统、蓄热水池;所述调节池内设有换热器，换热器的进水端与蓄热水池的出水端相连，换热器的出水端与循环泵的进水端相连，循环泵的出水端与太阳能集热系统的进水端相连，太阳能集热系统的出水端通过管路与蓄热水池的进水端相连;所述调节池通过管路分别与一级缺氧池、二级缺氧池、三级缺氧池相连，调节池与一级缺氧池之间的管路上设有机械隔膜片计量泵a，调节池与二级缺氧池之间的管路上设有机械隔膜片计量泵b，调节池与三级缺氧池之间的管路上设有机械隔膜片计量泵c;所述一级缺氧池、一级好氧池、二级缺氧池内分别设有搅拌电机a、搅拌电机b、搅拌电机c;一级缺氧池与一级好氧池之间设有上部为凸字形溢流堰的隔板a，一级好氧池与二级缺氧池之间设有上部为凸字形溢流堰的隔板b，二级缺氧池与二级好氧池之间设有上部为凸字形溢流堰的隔板c，二级好氧池与三级缺氧池之间设有上部为凸字形溢流堰的隔板d，三级缺氧池与三级好氧池之间设有上部为凸字形溢流堰的隔板e，三级好氧池与二沉池之间设有上部为凸字形溢流堰的隔板f;所述二沉池为竖流式沉淀池，与三级好氧池相连，二沉池内设有导流板，二沉池出水口处设有三角堰，二沉池底部设有泥斗，泥斗内的污泥经污泥回流泵和回流管路回流至一级缺氧池内;还包括空压机，空压机出气口通过管路分别与一级好氧池底部的微孔曝气管a、二级好氧池底部的微孔曝气管b、三级好氧池底部的微孔曝气管c相连。
进一步地，所述处理设备还包括中控箱，中控箱与机械隔膜计量泵a、机械隔膜计量泵b、机械隔膜计量泵c、空压机、污泥回流泵和搅拌电机a、搅拌电机b、搅拌电机c相连。
进一步地，所述一级缺氧池、一级好氧池、二级缺氧池、二级好氧池、三级缺氧池、三级好氧池均内装有悬浮填料。
进一步地，所述一级缺氧池与一级好氧池之间设有上部为凸字形溢流堰的隔板a，一级好氧池与二级缺氧池之间设有上部为凸字形溢流堰的隔板b，二级缺氧池与二级好氧池之间设有上部为凸字形溢流堰的隔板c，二级好氧池与三级缺氧池之间设有上部为凸字形溢流堰的隔板d，三级缺氧池与三级好氧池之间设有上部为凸字形溢流堰的隔板e，三级好氧池与二沉池之间设有上部为凸字形溢流堰的隔板f。
进一步地，所述蓄热水池内设有电加热器，当蓄热水池中热水温度达不到设定温度时，采用电加热器进行辅助加热。
进一步地，所述处理设备由双层不锈钢外壳组成，内附有保温层。
一种耐低温分散式生活污水处理一体化设备的处理方法，包括以下步骤：分散式生活污水首先进入调节池内，通过调节水质水量和升温后的污水采用分段进水的方式，由机械隔膜计量泵a、机械隔膜计量泵b、机械隔膜计量泵c分别提升至一级缺氧池、二级缺氧池、三级缺氧池内，污水依次流过一级好氧池、二级缺氧池、二级好氧池、三级缺氧池、三级好氧池进行脱氮处理，最后进入二沉池内，经过泥水分离后出水经过三角堰，从出水口排出，污泥由泥斗流入到回流管路，并由污泥回流泵回流到一级缺氧池内;太阳能集热系统利用太阳能将循环水加热后进入蓄热水池，然后流经换热器，设备加热后经过循环泵流入太阳能集热系统;同时，在蓄热水池中热水温度达不到设定温度时，采用电加热器进行辅助加热。
本发明具有的优点和积极效果：本发明是处理农村地区多户居民污水的小型一体化设备，具有以下优点：(1)占地小，运输方便;(2)采用分段进水，碳源利用率高带来脱氮效率高;(3)厌氧好氧环境交替;厌氧段产生的碱度可以补充好氧段对碱度的需求，同时缺氧好氧环境交替可抑制丝状菌膨胀现象的发生;(4)无硝化液内回流，能耗低，运行费用低;(5)利用太阳能加热，清洁无污染，成本低。
