申请日2019.06.24
公开(公告)日2019.09.20
IPC分类号C02F1/12; C02F1/04
摘要
本发明属于环保领域、废水处理领域，具体涉及一种废水喷雾蒸发处理设备，其具有空心方筒形状的处理主体，以及位于处理主体旁侧的并与处理主体相连的处理副体，所述处理副体内堆垛存放有多个辅助组件，本发明设备根据废水处理的实时过程参数，在线调整处理主体内的辅助组件的数量和/或位置并进行方便的组装，使喷雾蒸发处理设备适用于多种处理工况。
权利要求书
1.一种废水喷雾蒸发的处理设备，其具有空心方筒形状的处理主体，其特征在于，还具有：

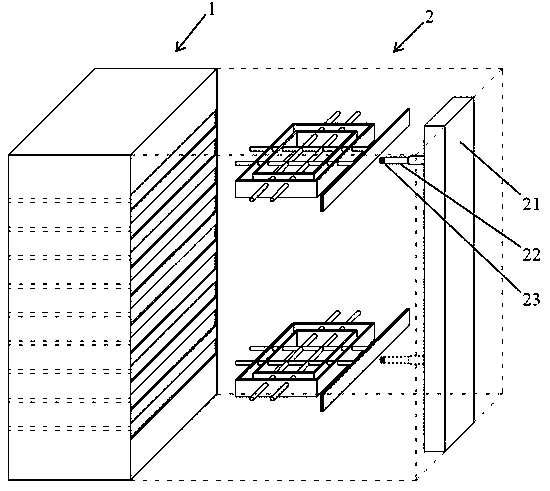

处理副体，其与处理主体形状相似，位于处理主体旁侧并与之相连，所述处理副体内堆垛存放有多个辅助组件，并设有一个升降取放装置，所述辅助组件用于延长烟气在处理主体内的停留时间，或用于减少飞灰和蒸干盐的挂壁;
检测单元，其用于实时检测废水处理的过程参数;
控制单元，其根据所述过程参数，控制所述升降取放装置在线地调整插入处理主体内的辅助组件的数量和/或位置。
2.如权利要求1所述的处理设备，其特征在于，
所述处理主体的第一面的内壁、以及与第一面相对的第二面的内壁，自上而下间隔地布置有多对插槽，每对插槽所在的平面与处理主体的横截面平行;
处理主体的与第一面相邻的第三面上，在与每对插槽对应的位置，设有一个条形孔;在第三面的内壁对应每个条形孔的位置，设有一个可以密封覆盖住该条形孔的可向内摆动的条板，条板的宽度略大于条形孔的宽度;
所述处理副体三面封闭，一面开口，且开口的那一面朝向处理主体的第三面。
3.如权利要求2所述的处理设备，其特征在于，所述处理副体内的辅助组件与所述条形孔一一对应地堆垛。
4.如权利要求1所述的处理设备，其特征在于，所述升降取放装置包括：
升降机构，其纵贯处理副体地设置;
可被升降机构带动上下移动的电致动伸缩杆，其用于将处理副体内的辅助组件推入对应的条形孔，或者将处理主体内的辅助组件拉回至处理副体内，杆的端部为电磁铁。
5.如权利要求4所述的处理设备，其特征在于，所述升降机构包括驱动单元和定位单元，定位单元用于保证电致动伸缩杆的每次上下移动都到达一个辅助组件处。
6.如权利要求1所述的处理设备，其特征在于，所述过程参数包括但不限于进入处理主体内作为蒸发热源的烟气的温度/流量、喷入处理主体内的待处理的废水的量。
说明书
一种在线更替或增减辅助插件的废水喷雾蒸发处理设备
技术领域
本发明属于环保领域、废水处理领域，特别涉及一种在线更替或增减辅助插件的废水喷雾蒸发处理设备。
背景技术
废水蒸发处理工艺，是将废水通过喷嘴雾化喷入电除尘器和空气预热器之间的烟道，雾化液滴群吸收烟气余热在烟道中迅速蒸发的方法。该过程利用烟气余热实现废水蒸发，省去了蒸发过程的能量消耗，无废水排出，真正实现了废水的零排放。如何保证废水液滴在烟道内完全蒸发、避免造成对烟道内壁及后续除尘设备的危害是现在研究的一个重点。
发明内容
本发明提供了一种能够提高蒸发处理效果，同时减少飞灰和蒸干盐挂壁的废水处理设备。
一种废水喷雾蒸发的处理设备，其具有空心方筒形状的处理主体，还具有：
处理副体，其与处理主体形状相似，位于处理主体旁侧并与之相连，所述处理副体内堆垛存放有多个辅助组件，并设有一个升降取放装置，所述辅助组件用于延长烟气在处理主体内的停留时间，或用于减少飞灰和蒸干盐的挂壁;
检测单元，其用于实时检测废水处理的过程参数(包括但不限于进入处理主体内作为蒸发热源的烟气的温度/流量、喷入处理主体内的待处理的废水的量等);
控制单元，其根据所述过程参数，控制所述升降取放装置在线地调整插入处理主体内的辅助组件的数量和/或位置。
所述处理主体的第一面的内壁、以及与第一面相对的第二面的内壁，自上而下间隔地布置有多对插槽，每对插槽所在的平面与处理主体的横截面平行;
处理主体的与第一面相邻的第三面上，在与每对插槽对应的位置，设有一个条形孔;在第三面的内壁对应每个条形孔的位置，设有一个可以密封覆盖住该条形孔的可向内摆动的条板，条板的宽度略大于条形孔的宽度;
所述处理副体三面封闭，一面开口，且开口的那一面朝向处理主体的第三面。
所述处理副体内的辅助组件与所述条形孔一一对应地堆垛。
所述升降取放装置包括：
升降机构，其纵贯处理副体地设置;
可被升降机构带动上下移动的电致动伸缩杆，其用于将处理副体内的辅助组件推入对应的条形孔，或者将处理主体内的辅助组件拉回至处理副体内，杆的端部为电磁铁。
所述升降机构包括驱动单元和定位单元，定位单元用于保证电致动伸缩杆的每次上下移动都到达一个辅助组件处。
本发明的有益效果是：可以根据实时处理参数，自动地选择不同的辅助组件的数量及其工作位置，并进行方便的组装，使喷雾蒸发处理设备适用于多种处理工况。
