申请日2019.06.24
公开(公告)日2019.09.06
IPC分类号C02F1/32; C02F1/00; C02F9/08
摘要
本发明涉及一种用于污水处理的具有除杂功能的紫外线消毒设备，包括主体、保护罩和紫外线灯，还包括除杂机构和清洁机构，所述除杂机构包括进水盒、连接盒和两个除杂组件，所述除杂组件包括连接管、阀门、滤网和推料单元，所述清洁机构包括圆环、移动组件和若干清洁组件，所述清洁组件包括连接板、支板、连杆、限位板、弹簧和两个支杆，该用于污水处理的具有除杂功能的紫外线消毒设备通过除杂机构，可以除去污水中的杂质，避免污水中杂质过多，影响紫外线灯的穿透性，造成紫外线衰减，从而影响紫外线灯的杀菌消毒效果，通过清洁机构，可以清洁保护罩外壁上的污垢，避免污垢附着在保护罩上，影响紫外线灯的穿透效果。
权利要求书

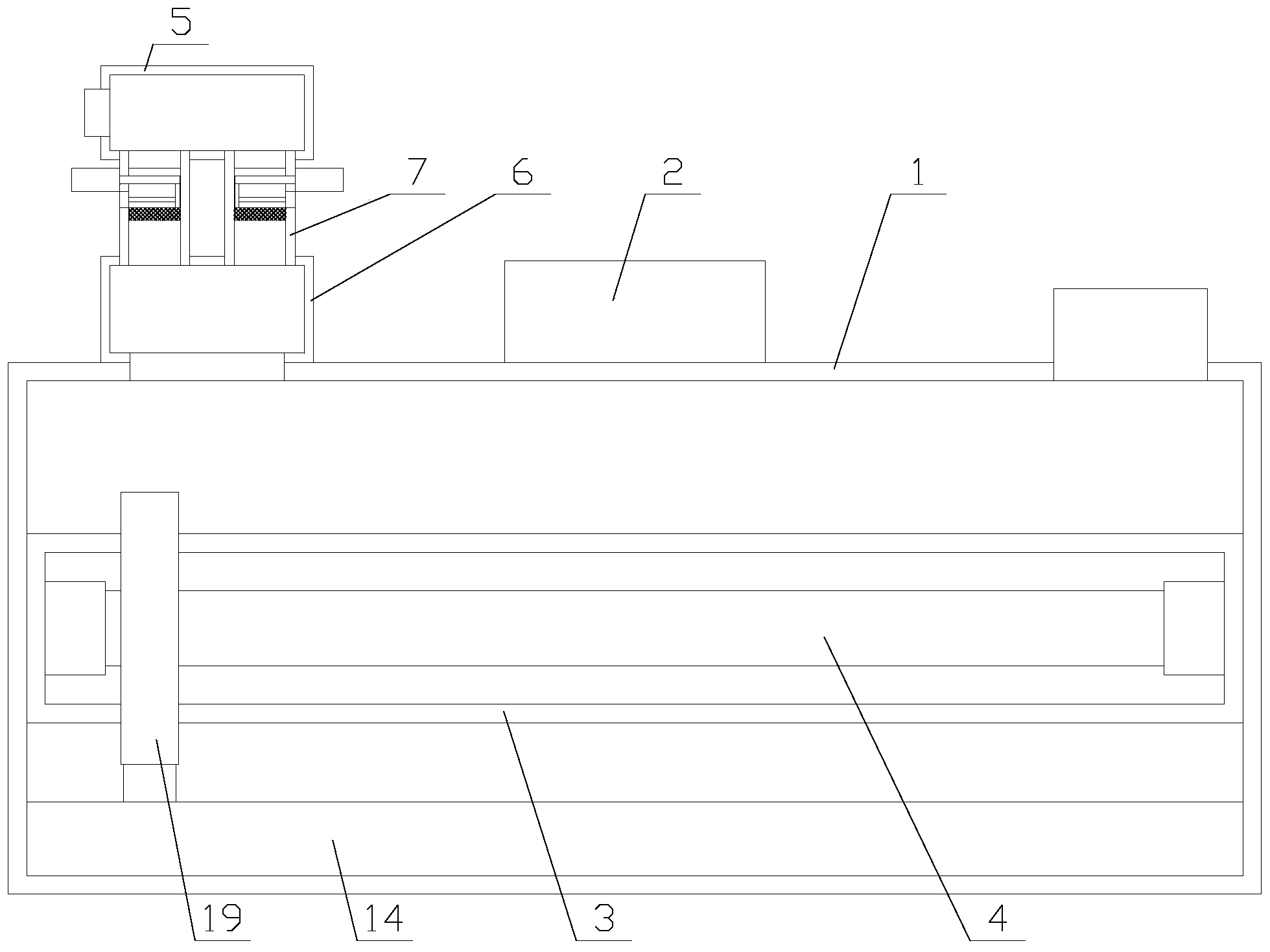

1.一种用于污水处理的具有除杂功能的紫外线消毒设备，包括主体(1)、保护罩(3)和紫外线灯(4)，所述紫外线灯(4)设置在保护罩(3)的内部，所述保护罩(3)固定在主体(1)的内部，所述保护罩(3)的形状为圆柱形，所述主体(1)的上方设有操作板(2)，所述主体(1)的上方的一端设有出水管，其特征在于，还包括除杂机构和清洁机构，所述除杂机构设置在主体(1)的上方的远离出水管的一端，所述清洁机构设置在主体(1)的内部;
所述除杂机构包括进水盒(5)、连接盒(6)和两个除杂组件，所述连接盒(6)固定在主体(1)的上方，所述连接盒(6)与主体(1)连通，所述进水盒(5)的下方的两端分别通过两个除杂组件设置在连接盒(6)的上方的两端，所述进水盒(5)的一侧设有进水口;
所述除杂组件包括连接管(7)、阀门(8)、滤网(9)和推料单元，两个连接管(7)分别竖向设置在连接盒(6)的上方的两端，所述进水盒(5)通过连接管(7)与连接盒(6)连通，所述滤网(9)固定在连接管(7)的内部，所述阀门(8)固定在进水盒(5)的与连接管(7)的连接处，所述阀门(8)与PLC电连接，所述推料单元设置在滤网(9)的上方;
所述清洁机构包括圆环(19)、移动组件和若干清洁组件，所述圆环(19)套设在保护罩(3)上，所述圆环(19)与保护罩(3)同轴设置，所述清洁组件周向均匀分布在圆环(19)的环孔的内壁上，所述移动组件设置在主体(1)内的底部，所述移动组件与圆环(19)连接;
所述清洁组件包括连接板(25)、支板(23)、连杆(20)、限位板(22)、弹簧(21)和两个支杆(24)，所述连杆(20)的一端与圆环(19)的环孔的内壁固定连接，所述连杆(20)的另一端与限位板(22)固定连接，所述支板(23)上设有小孔，所述连杆(20)穿过小孔，两个支杆(24)的一端分别与支板(23)的靠近保护罩(3)的一侧的两端固定连接，所述支杆(24)的另一端与连接板(25)固定连接，所述连接板(25)设置在限位板(22)的靠近保护罩(3)的一侧，所述弹簧(21)设置在支板(23)和限位板(22)之间，所述弹簧(21)的两端分别与限位板(22)和支板(23)连接，所述弹簧(21)处于拉伸状态。
2.如权利要求1所述的用于污水处理的具有除杂功能的紫外线消毒设备，其特征在于，所述推料单元包括气缸(10)、推板(11)、固定杆(12)和密封板(13)，所述气缸(10)的缸体固定在连接管(7)上，所述连接管(7)的靠近气缸(10)的一侧设有穿孔，所述气缸(10)的气杆穿过穿孔设置在连接管(7)的内部，所述气缸(10)的气杆与推板(11)的上方固定连接，所述推板(11)的下方抵靠在滤网(9)的上方，所述连接管(7)的靠近气缸(10)的一侧设有开口，所述密封板(13)设置在开口的内部，所述密封板(13)与开口的内壁密封连接，所述固定杆(12)的两端分别与推板(11)和密封板(13)固定连接，所述气缸(10)与PLC电连接。
3.如权利要求1所述的用于污水处理的具有除杂功能的紫外线消毒设备，其特征在于，所述滤网(9)为活性炭滤网。
4.如权利要求1所述的用于污水处理的具有除杂功能的紫外线消毒设备，其特征在于，所述连接板(25)的靠近保护罩(3)的一侧设有清洁毛刷。
5.如权利要求1所述的用于污水处理的具有除杂功能的紫外线消毒设备，其特征在于，所述支板(23)的小孔内设有两个凸块(26)，所述凸块(26)关于小孔的轴线对称设置，所述连杆(20)上设有两个凹槽，所述凸块(26)与凹槽一一对应，所述凸块(26)设置在凹槽的内部，所述凸块(26)与凹槽滑动连接。
6.如权利要求5所述的用于污水处理的具有除杂功能的紫外线消毒设备，其特征在于，所述凸块(26)上设有凹口，所述凹口内设有滚珠(27)，所述滚珠(27)与凹口匹配，所述滚珠(27)的球心设置在凹口的内部，所述滚珠(27)与凹槽的内壁抵靠。
7.如权利要求1所述的用于污水处理的具有除杂功能的紫外线消毒设备，其特征在于，所述移动组件包括电机(15)、丝杆(16)、滑块(17)和滑道(14)，所述滑道(14)固定在主体(1)内的底部，所述滑道(14)上设有滑槽，所述滑槽与保护罩(3)平行设置，所述电机(15)固定在滑槽的内壁上，所述电机(15)与丝杆(16)传动连接，所述丝杆(16)与滑槽平行设置，所述滑块(17)套设在丝杆(16)上，所述滑块(17)的与丝杆(16)的连接处设有与丝杆(16)匹配的螺纹，所述滑块(17)与滑槽的内壁抵靠，所述滑块(17)的上方与圆环(19)的下方固定连接，所述电机(15)与PLC电连接。
8.如权利要求7所述的用于污水处理的具有除杂功能的紫外线消毒设备，其特征在于，所述移动组件还包括轴承(18)，所述轴承(18)固定在滑槽的远离电机(15)的一端上，所述丝杆(16)的远离电机(15)的一端与轴承(18)的内壁固定连接。
9.如权利要求8所述的用于污水处理的具有除杂功能的紫外线消毒设备，其特征在于，所述电机(15)为防水电机。
10.如权利要求1所述的用于污水处理的具有除杂功能的紫外线消毒设备，其特征在于，所述保护罩(3)的制作材料为透明钢化玻璃。
说明书
一种用于污水处理的具有除杂功能的紫外线消毒设备
技术领域
本发明涉及污水处理领域，特别涉及一种用于污水处理的具有除杂功能的紫外线消毒设备。
背景技术
水处理是指为使水质达到一定使用标准而采取的物理、化学措施，其中紫外线消毒法是水处理方式的一种，紫外线消毒法指的是利用点亮后的紫外线消毒灯在水中照射一定时间以完成消毒的方法，因其接触时间短、杀菌能力强等特点得到广泛应用。
现有的紫外线消毒设备在进行污水处理工作后，由于污水中含有大量的杂质，容易影响紫外线灯的穿透性，造成紫外线衰减，从而影响紫外线灯的杀菌消毒效果，不仅如此，现有的紫外线消毒设备在长期进行污水处理工作后，部分污垢容易附着在保护罩上，影响紫外线灯的穿透性，从而影响紫外线灯的杀菌消毒效果，降低了紫外线消毒设备的实用性。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种用于污水处理的具有除杂功能的紫外线消毒设备。
本发明解决其技术问题所采用的技术方案是：一种用于污水处理的具有除杂功能的紫外线消毒设备，包括主体、保护罩和紫外线灯，所述紫外线灯设置在保护罩的内部，所述保护罩固定在主体的内部，所述保护罩的形状为圆柱形，所述主体的上方设有操作板，所述主体的上方的一端设有出水管，还包括除杂机构和清洁机构，所述除杂机构设置在主体的上方的远离出水管的一端，所述清洁机构设置在主体的内部;
所述除杂机构包括进水盒、连接盒和两个除杂组件，所述连接盒固定在主体的上方，所述连接盒与主体连通，所述进水盒的下方的两端分别通过两个除杂组件设置在连接盒的上方的两端，所述进水盒的一侧设有进水口;
所述除杂组件包括连接管、阀门、滤网和推料单元，两个连接管分别竖向设置在连接盒的上方的两端，所述进水盒通过连接管与连接盒连通，所述滤网固定在连接管的内部，所述阀门固定在进水盒的与连接管的连接处，所述阀门与PLC电连接，所述推料单元设置在滤网的上方;
所述清洁机构包括圆环、移动组件和若干清洁组件，所述圆环套设在保护罩上，所述圆环与保护罩同轴设置，所述清洁组件周向均匀分布在圆环的环孔的内壁上，所述移动组件设置在主体内的底部，所述移动组件与圆环连接;
所述清洁组件包括连接板、支板、连杆、限位板、弹簧和两个支杆，所述连杆的一端与圆环的环孔的内壁固定连接，所述连杆的另一端与限位板固定连接，所述支板上设有小孔，所述连杆穿过小孔，两个支杆的一端分别与支板的靠近保护罩的一侧的两端固定连接，所述支杆的另一端与连接板固定连接，所述连接板设置在限位板的靠近保护罩的一侧，所述弹簧设置在支板和限位板之间，所述弹簧的两端分别与限位板和支板连接，所述弹簧处于拉伸状态。
作为优选，为了实现清洁滤网上杂质的功能，所述推料单元包括气缸、推板、固定杆和密封板，所述气缸的缸体固定在连接管上，所述连接管的靠近气缸的一侧设有穿孔，所述气缸的气杆穿过穿孔设置在连接管的内部，所述气缸的气杆与推板的上方固定连接，所述推板的下方抵靠在滤网的上方，所述连接管的靠近气缸的一侧设有开口，所述密封板设置在开口的内部，所述密封板与开口的内壁密封连接，所述固定杆的两端分别与推板和密封板固定连接，所述气缸与PLC电连接。
作为优选，为了实现净化的功能，所述滤网为活性炭滤网。
作为优选，为了便于清洁保护罩，所述连接板的靠近保护罩的一侧设有清洁毛刷。
作为优选，为了避免支板在连杆上移动时发生晃动，所述支板的小孔内设有两个凸块，所述凸块关于小孔的轴线对称设置，所述连杆上设有两个凹槽，所述凸块与凹槽一一对应，所述凸块设置在凹槽的内部，所述凸块与凹槽滑动连接。
作为优选，为了提高凸块在凹槽内移动时的流畅性，所述凸块上设有凹口，所述凹口内设有滚珠，所述滚珠与凹口匹配，所述滚珠的球心设置在凹口的内部，所述滚珠与凹槽的内壁抵靠。
作为优选，为了带动圆环移动，所述移动组件包括电机、丝杆、滑块和滑道，所述滑道固定在主体内的底部，所述滑道上设有滑槽，所述滑槽与保护罩平行设置，所述电机固定在滑槽的内壁上，所述电机与丝杆传动连接，所述丝杆与滑槽平行设置，所述滑块套设在丝杆上，所述滑块的与丝杆的连接处设有与丝杆匹配的螺纹，所述滑块与滑槽的内壁抵靠，所述滑块的上方与圆环的下方固定连接，所述电机与PLC电连接。
作为优选，为了提高丝杆转动时的稳定性，所述移动组件还包括轴承，所述轴承固定在滑槽的远离电机的一端上，所述丝杆的远离电机的一端与轴承的内壁固定连接。
作为优选，为了避免电机受潮而损坏，所述电机为防水电机。
作为优选，为了提高保护罩的强度，所述保护罩的制作材料为透明钢化玻璃。
本发明的有益效果是，该用于污水处理的具有除杂功能的紫外线消毒设备通过除杂机构，可以除去污水中的杂质，避免污水中杂质过多，影响紫外线灯的穿透性，造成紫外线衰减，从而影响紫外线灯的杀菌消毒效果，与现有的除杂机构相比，该除杂机构可以在设备不停水的状况下清洁滤网上的杂质，提高了设备的实用性，通过清洁机构，可以清洁保护罩外壁上的污垢，避免污垢附着在保护罩上，影响紫外线灯的穿透效果，与现有的清洁机构相比，该清洁机构清洁效果好，实用性高。
