申请日2019.06.25
公开(公告)日2019.09.27
IPC分类号B01D29/05; B01D29/56
摘要
本发明属于污水处理应用技术领域，具体公开了一种应用于实验室污水的可移动多级过滤结构，由移动组件，及与移动组件相配合使用的储液组件组成。本发明的有益效果在于：其设计结构合理，相配合使用的移动组件和储液组件结构，能实现实验室污水的高效、精准的上水或排水作业，若干组横定位板定位凹槽、若干组竖限位板和若干个长方形滤板等结构，实现对实验室污水的过滤作业;第一抽液泵、电磁阀、第二抽液泵、温度传感器、触摸液晶显示屏、数据收发单元、定位单元、预警单元和单片机结构，能实现智能化生产管控使用需;若干个长方形滤板、若干个组横定位板、若干组横定位板定位凹槽、若干组竖限位板等结构，便于拆卸、组装与维护。
权利要求书

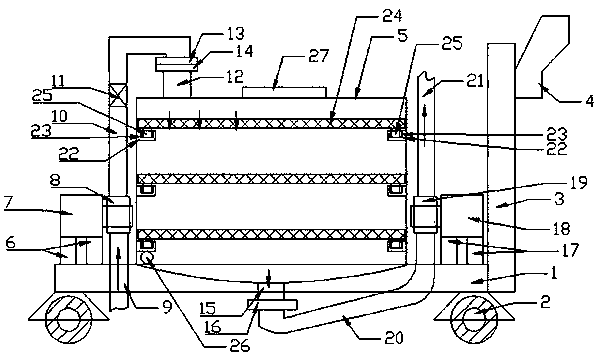

1.一种应用于实验室污水的可移动多级过滤结构，其特征在于：由移动组件，及与移动组件相配合使用的储液组件组成;所述移动组件，包括长方形底板(1)，及设置在长方形底板(1)四角的万向轮(2)，及设置在长方形底板(1)一端的竖支撑板(3)，及设置在竖支撑板(3)一端上部的手推部(4);所述储液组件，包括长方形箱体(5)，及设置在长方形箱体(5)上的进液口(12)、出液口(15)，及分别设置在进液口(12)、出液口(15)端部的第一法兰(14)、第二法兰(16)，及对称设置在长方形箱体(5)两端内壁的若干个组横定位板(22)，及分别设置在若干个组横定位板(22)内的若干组横定位板定位凹槽(23)，及与若干组横定位板定位凹槽(23)相配合使用的若干组竖限位板(25)，及与若干组竖限位板(25)相配合使用的若干个长方形滤板(24)。
2.根据权利要求1所述的一种应用于实验室污水的可移动多级过滤结构，其特征在于：所述应用于实验室污水的可移动多级过滤结构，还包括与移动组件、储液组件相配合使用的进料出料组件，其中，进料出料组件包括设置在长方形底板(1)一端的第一抽液泵安装板(6)，及设置在第一抽液泵安装板(6)上的第一抽液泵(7)，及与第一抽液泵(7)相配合使用的第一两通导液接头(8)，及分别与第一两通导液接头(8)相配合使用的第一导液管(9)、第二导液管(10)，及设置在第二导液管(10)一端的第三法兰(13)，及设置在第二导液管(10)内的电磁阀(11)，其中，第一法兰(14)与第三法兰(13)连接，及设置在长方形底板(1)另一端的第二抽液泵安装板(17)，及设置在第二抽液泵安装板(17)上的第二抽液泵(18)，及与第二抽液泵(18)相配合使用的第二两通导液接头(19)，及与第二两通导液接头(19)相配合使用的第三导液管(20)、第四导液管(21)，其中，第三导液管(20)的一端与第二法兰(16)连接。
3.根据权利要求1或2所述的一种应用于实验室污水的可移动多级过滤结构，其特征在于：所述应用于实验室污水的可移动多级过滤结构，还包括设置在长方形箱体(5)内的温度传感器(26)，及设置在长方形箱体(5)上且与温度传感器(26)相配合使用的外壳(27)，及设置在外壳(27)内的单片机、触摸液晶显示屏、数据收发单元、定位单元和预警单元，其中，第一抽液泵(7)、电磁阀(11)、第二抽液泵(18)、温度传感器(26)、触摸液晶显示屏、数据收发单元、定位单元、预警单元分别与单片机连接。
4.根据权利要求1所述的一种应用于实验室污水的可移动多级过滤结构，其特征在于：所述若干个长方形滤板(24)的滤孔直径尺寸从上至下依次递减，所述长方形箱体(5)的顶面设置为半侧敞开式结构。
说明书
一种应用于实验室污水的可移动多级过滤结构
技术领域
本发明属于污水处理应用技术领域，具体涉及一种应用于实验室污水的可移动多级过滤结构，其结构设计合理，便于对实验室污水进行高效的过滤，及稳定的储藏输送作业。
背景技术
实验室污水对人体和环境都是有害的，它们有些很难降解，可以在环境中长期存在，有的在降解过程中产生二次污染，更严重的通过食物链的富集进入人体造成毒害，因此实验室污水处理不仅是实验人员的职责，也是实验室管理的一个重要方面。
根据实验室污水中所含主要污染物的性质，可以分为有机废水、无机废水和含病原微生物废水。其中无机废水中含有重金属、重金属络合物、酸碱、硫化物、氰化物以及其它无机离子等;有机废水中含有常用的有机溶剂如有机酸、酚类、醚类油脂类等物质;含病原微生物实验废水主要是生物实验室化验废水、解剖台冲洗废水等。根据实验室污水中所含污染物的主要成分来分类，可以分为酸性废水、碱性废水、重金属废水、含酚废水、卤类废水等。
根据实验室污水中污染物含量的不同，可以分为高浓度实验废水、低浓度实验废水和无污染水，其中高浓度实验废水一般包括液态失效试剂、液态实验废弃物或中间产物、各种洗涤液;低浓度实验废水包括实验仪器、实验产物的低浓度洗涤废水和实验室各项保洁卫生用水;无污染水则包括实验过程中用到的冷却水、水浴及恒温等加热用水、其它清洁用水等。
在对实验室污水进行处理前，需要对实验室污水进行预处理即将污水进行过滤处理。但是，现有结构的污水预处理结构，其设计不合理，不能完成待处理污水的高效、高质的过滤处理，也不能完成预处理后污水安全的储藏移动要求等，也不便进行便捷的清洁与维护等，而这时当前所亟待解决的。
因此，基于上述问题，本发明提供一种应用于实验室污水的可移动多级过滤结构。
发明内容
发明目的：本发明的目的是提供一种应用于实验室污水的可移动多级过滤结构，其设计结构合理、使用寿命长，相配合使用的移动组件和储液组件结构，能实现实验室污水高效、精准的上水或排水作业，若干组横定位板定位凹槽、若干组竖限位板和若干个长方形滤板等结构，实现对实验室污水的过滤作业，而第一抽液泵、电磁阀、第二抽液泵、温度传感器、触摸液晶显示屏、数据收发单元、定位单元、预警单元和单片机结构，能实现智能化生产管控使用需求。
技术方案：本发明提供一种应用于实验室污水的可移动多级过滤结构，由移动组件，及与移动组件相配合使用的储液组件组成;所述移动组件，包括长方形底板，及设置在长方形底板四角的万向轮，及设置在长方形底板一端的竖支撑板，及设置在竖支撑板一端上部的手推部;所述储液组件，包括长方形箱体，及设置在长方形箱体上的进液口、出液口，及分别设置在进液口、出液口端部的第一法兰、第二法兰，及对称设置在长方形箱体两端内壁的若干个组横定位板，及分别设置在若干个组横定位板内的若干组横定位板定位凹槽，及与若干组横定位板定位凹槽相配合使用的若干组竖限位板，及与若干组竖限位板相配合使用的若干个长方形滤板。
本技术方案的，所述应用于实验室污水的可移动多级过滤结构，还包括与移动组件、储液组件相配合使用的进料出料组件，其中，进料出料组件包括设置在长方形底板一端的第一抽液泵安装板，及设置在第一抽液泵安装板上的第一抽液泵，及与第一抽液泵相配合使用的第一两通导液接头，及分别与第一两通导液接头相配合使用的第一导液管、第二导液管，及设置在第二导液管一端的第三法兰，及设置在第二导液管内的电磁阀，其中，第一法兰与第三法兰连接，及设置在长方形底板另一端的第二抽液泵安装板，及设置在第二抽液泵安装板上的第二抽液泵，及与第二抽液泵相配合使用的第二两通导液接头，及与第二两通导液接头相配合使用的第三导液管、第四导液管，其中，第三导液管的一端与第二法兰连接。
本技术方案的，所述应用于实验室污水的可移动多级过滤结构，还包括设置在长方形箱体内的温度传感器，及设置在长方形箱体上且与温度传感器相配合使用的外壳，及设置在外壳内的单片机、触摸液晶显示屏、数据收发单元、定位单元和预警单元，其中，第一抽液泵、电磁阀、第二抽液泵、温度传感器、触摸液晶显示屏、数据收发单元、定位单元、预警单元分别与单片机连接。
本技术方案的，所述若干个长方形滤板的滤孔直径尺寸从上至下依次递减，所述长方形箱体的顶面设置为半侧敞开式结构。
与现有技术相比，本发明的一种应用于实验室污水的可移动多级过滤结构的有益效果在于：1、其设计结构合理、使用寿命长，相配合使用的移动组件和储液组件结构，能实现实验室污水的高效、精准的上水或排水作业，若干组横定位板定位凹槽、若干组竖限位板和若干个长方形滤板等结构，实现对实验室污水的过滤作业;2、第一抽液泵、电磁阀、第二抽液泵、温度传感器、触摸液晶显示屏、数据收发单元、定位单元、预警单元和单片机结构，能实现智能化生产管控使用需;3、若干个长方形滤板、若干个组横定位板、若干组横定位板定位凹槽、若干组竖限位板等结构，便于拆卸、组装与维护。
