申请日2019.04.04
公开(公告)日2019.08.02
IPC分类号E03F5/10; E03F5/14; E03F5/04; E03F5/06
摘要
绿色建筑小区雨水收集截污装置，包括路面，路面上开设数个均匀分布的雨水收集井，雨水收集井中部左右两侧分别开设暂存腔，雨水收集井下部左右两侧分别开设排水管，排水管分别与对应的雨水收集井相通。本发明设计原理简单，不改变原有雨水收集井的结构，安装方便，通用性高，节约运行成本，维护简单，能够很好的解决雨水排放的问题，而且本装置能够收集废弃物并进行转移，加强截污能力，有效截污的同时不影响排水，避免了传统雨水管道因堵塞造成的危害，且增加了废弃物的收纳空间，提高废弃物收集量，延长了清理、维护的周期，又清理时不需要整体拆卸，清理方便，因此降低了工作成本，能够确保长期稳定的工作。
权利要求书

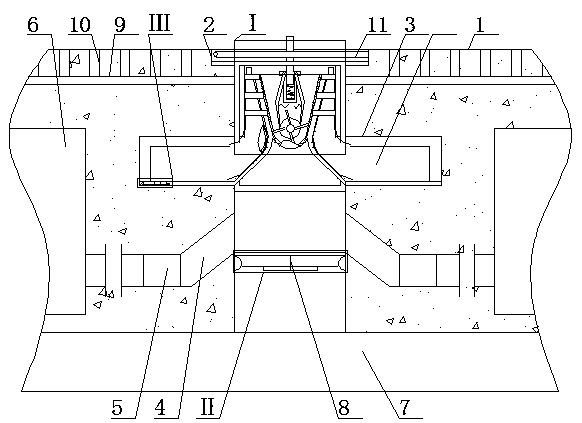

1.绿色建筑小区雨水收集截污装置，其特征在于：包括路面(1)，路面(1)上开设数个均匀分布的雨水收集井(2)，雨水收集井(2)中部左右两侧分别开设暂存腔(3)，雨水收集井(2)下部左右两侧分别开设排水管(4)，排水管(4)分别与对应的雨水收集井(2)相通，排水管(4)内分别设有过滤部(5)，排水管(4)外端分别设有储水装置(6)，排水管(4)分别与对应的储水装置(6)内部相通，雨水收集井(2)下方均设有市政管道(7)，雨水收集井(2)均与市政管道(7)内部相通，雨水收集井(2)内下部分别设有阀门装置(8)，阀门装置(8)顶面与排水管(4)开口处底面位于同一水平面，路面(1)下方设有导管(9)，导管(9)均与雨水收集井(2)内相通，路面(1)上设有数个均与分布的渗透排水孔(10)，渗透排水孔(10)均与导管(9)相通，雨水收集井(2)上部一侧分别铰接安装相配合的井盖(11)，雨水收集井(2)内上部分别设有可拆卸的截污装置，截污装置包括框架(12)、第一护板(13)、第二护板(14)、支撑杆(15)、滑轨(16)、滑块(17)、收集网袋(18)、把杆(19)、进口(20)、截污网袋(21)、出口(22)、转轴(23)、套筒(24)、叶片(25)、辅助轮(26)、棘轮(27)、导向套(28)、第一弹簧(29)、移动杆(30)、棘爪(31)和第二弹簧(32)，雨水收集井(2)内上方设有框架(12)，框架(12)前后两侧分别固定安装第一护板(13)，框架(12)左右两侧分别固定安装第二护板(14)，第二护板(14)内侧前后两部分别固定安装数个均匀分布的支撑杆(15)，支撑杆(15)的长度从上至下依次增加，位于同一侧的支撑杆(15)内端共同固定安装滑轨(16)，滑轨(16)外端分别位于对应的暂存腔(3)内的前后两侧，滑轨(16)内设有数个均匀分布的滑块(17)，滑块(17)均与滑轨(16)滑动配合，雨水收集井(2)内左右两侧分别设有收集网袋(18)，收集网袋(18)内侧前后两部分别与对应的滑块(17)外侧固定连接，收集网袋(18)外端分别位于对应的暂存腔(3)内，收集网袋(18)上方分别设有把杆(19)，把杆(19)位于对应的上侧的支撑杆(15)上，把杆(19)的长度大于同一水平面的前后两侧的支撑杆(15)之间的距离，收集网袋(18)中部内侧分别开设进口(20)，支撑杆(15)内端共同固定安装锥形的截污网袋(21)，截污网袋(21)中部左右两侧分别开设出口(22)，出口(22)的位置与进口(20)的位置一一对应，出口(22)的高度高于对应的进口(20)的高度，第一护板(13)前后之间轴承安装转轴(23)，转轴(23)穿过截污网袋(21)，转轴(23)中部固定安装套筒(24)，套筒(24)位于截污网袋(21)内，套筒(24)外周分别固定安装数个均匀分布的叶片(25)，转轴(23)前后两端分别固定安装辅助轮(26)，辅助轮(26)分别位于截污网袋(21)外部的前后两侧，后侧的辅助轮(26)前面固定安装棘轮(27)，后侧的第一护板(13)上部前面固定安装导向套(28)，导向套(28)底面封口且前面开口，导向套(28)内固定连接第一弹簧(29)一端，第一弹簧(29)另一端固定连接十字型的移动杆(30)，井盖(11)顶面后侧开设通孔，移动杆(30)上端穿过通孔且位于井盖(11)外侧，移动杆(30)中部前面左右两侧分别通过连接件轴承安装棘爪(31)，棘爪(31)与棘轮(27)相配合，棘爪(31)中部内侧固定安装第二弹簧(32)。
2.根据权利要求1所述的绿色建筑小区雨水收集截污装置，其特征在于：所述的阀门装置(8)包括档板(33)、档杆(34)、浮力块(35)，雨水收集井(2)内下部左右两侧分别铰接安装档板(33)，挡板(33)均能够向下翻转九十度，两块挡板(33)位于同一水平面时能够将雨水收集井(2)下部封住，挡板(33)底面内侧分别固定安装浮力块(35)，雨水收集井(2)内下部固定安装档杆(34)，档杆(34)位于雨水收集井(2)内后侧，档杆(34)位于挡板(33)上方，挡板(33)的中心处与截污网袋(21)上低落的水流方向垂直。
3.根据权利要求1所述的绿色建筑小区雨水收集截污装置，其特征在于：所述的导管(9)的出水口处分别位于对应的辅助轮(26)左侧上方。
4.根据权利要求1所述的绿色建筑小区雨水收集截污装置，其特征在于：所述的井盖(11)顶面由前向后依次设置三处凹部，凹部分别位于辅助轮(26)、套筒(24)上方。
5.根据权利要求1所述的绿色建筑小区雨水收集截污装置，其特征在于：所述的叶片(25)一侧分别开设数个均与分布的透槽(36)。
6.根据权利要求1所述的绿色建筑小区雨水收集截污装置，其特征在于：所述的暂存腔(3)内壁设有分解板，分解板内设有能够分解树叶等物质菌落。
7.根据权利要求1所述的绿色建筑小区雨水收集截污装置，其特征在于：所述的雨水收集井(2)内上方均设有框架(12)，框架(12)均为可拆卸安装，雨水收集井(2)上部开设凹槽，凹槽内顶面与外界相通，框架(12)上部为凸出部，框架(12)能够放置于凹槽内，且井盖(11)位于框架(12)上方并与其接触。
8.根据权利要求1所述的绿色建筑小区雨水收集截污装置，其特征在于：所述的滑块(17)之间分别固定安装弹性的导杆(37)，导杆(37)能够沿对应的滑轨(16)滑动。
说明书
绿色建筑小区雨水收集截污装置
技术领域
本发明属于雨水收集、截污装置领域，具体地说是一种绿色建筑小区雨水收集截污装置。
背景技术
许多新建小区内设有的雨水管道，与已有的市政排水管网对接，降雨时直接将雨水排放至市政管道，增加了已有市政排水管网的负荷，解决雨水的排放问题对于常年雨水较多的地区具有重要意义，现有的装置能够拦截废弃物，但是在雨水过大或水流过猛的情况下，不能很好的应对水流过流能力产生的影响，废弃物存放的空间有限，容易引起雨水口堵塞，存在回流到路面上的问题，影响雨水的排放，另外对废弃物清理的周期较短，清污不方便，使得雨水口管理成本较高，而且不能实现自动隔离废弃物及其恶臭气味，影响居民的正常生活。
发明内容
本发明提供一种绿色建筑小区雨水收集截污装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
绿色建筑小区雨水收集截污装置，包括路面，路面上开设数个均匀分布的雨水收集井，雨水收集井中部左右两侧分别开设暂存腔，雨水收集井下部左右两侧分别开设排水管，排水管分别与对应的雨水收集井相通，排水管内分别设有过滤部，排水管外端分别设有储水装置，排水管分别与对应的储水装置内部相通，雨水收集井下方均设有市政管道，雨水收集井均与市政管道内部相通，雨水收集井内下部分别设有阀门装置，阀门装置顶面与排水管开口处底面位于同一水平面，路面下方设有导管，导管均与雨水收集井内相通，路面上设有数个均与分布的渗透排水孔，渗透排水孔均与导管相通，雨水收集井上部一侧分别铰接安装相配合的井盖，雨水收集井内上部分别设有可拆卸的截污装置，截污装置包括框架、第一护板、第二护板、支撑杆、滑轨、滑块、收集网袋、把杆、进口、截污网袋、出口、转轴、套筒、叶片、辅助轮、棘轮、导向套、第一弹簧、移动杆、棘爪和第二弹簧，雨水收集井内上方设有框架，框架前后两侧分别固定安装第一护板，框架左右两侧分别固定安装第二护板，第二护板内侧前后两部分别固定安装数个均匀分布的支撑杆，支撑杆的长度从上至下依次增加，位于同一侧的支撑杆内端共同固定安装滑轨，滑轨外端分别位于对应的暂存腔内的前后两侧，滑轨内设有数个均匀分布的滑块，滑块均与滑轨滑动配合，雨水收集井内左右两侧分别设有收集网袋，收集网袋内侧前后两部分别与对应的滑块外侧固定连接，收集网袋外端分别位于对应的暂存腔内，收集网袋上方分别设有把杆，把杆位于对应的上侧的支撑杆上，把杆的长度大于同一水平面的前后两侧的支撑杆之间的距离，收集网袋中部内侧分别开设进口，支撑杆内端共同固定安装锥形的截污网袋，截污网袋中部左右两侧分别开设出口，出口的位置与进口的位置一一对应，出口的高度高于对应的进口的高度，第一护板前后之间轴承安装转轴，转轴穿过截污网袋，转轴中部固定安装套筒，套筒位于截污网袋内，套筒外周分别固定安装数个均匀分布的叶片，转轴前后两端分别固定安装辅助轮，辅助轮分别位于截污网袋外部的前后两侧，后侧的辅助轮前面固定安装棘轮，后侧的第一护板上部前面固定安装导向套，导向套底面封口且前面开口，导向套内固定连接第一弹簧一端，第一弹簧另一端固定连接十字型的移动杆，井盖顶面后侧开设通孔，移动杆上端穿过通孔且位于井盖外侧，移动杆中部前面左右两侧分别通过连接件轴承安装棘爪，棘爪与棘轮相配合，棘爪中部内侧固定安装第二弹簧。
如上所述的绿色建筑小区雨水收集截污装置，所述的阀门装置包括档板、档杆、浮力块，雨水收集井内下部左右两侧分别铰接安装档板，挡板均能够向下翻转九十度，两块挡板位于同一水平面时能够将雨水收集井下部封住，挡板底面内侧分别固定安装浮力块，雨水收集井内下部固定安装档杆，档杆位于雨水收集井内后侧，档杆位于挡板上方，挡板的中心处与截污网袋上低落的水流方向垂直。
如上所述的绿色建筑小区雨水收集截污装置，所述的导管的出水口处分别位于对应的辅助轮左侧上方。
如上所述的绿色建筑小区雨水收集截污装置，所述的井盖顶面由前向后依次设置三处凹部，凹部分别位于辅助轮、套筒上方。
如上所述的绿色建筑小区雨水收集截污装置，所述的叶片一侧分别开设数个均与分布的透槽。
如上所述的绿色建筑小区雨水收集截污装置，所述的暂存腔内壁设有分解板，分解板内设有能够分解树叶等物质菌落。
如上所述的绿色建筑小区雨水收集截污装置，所述的雨水收集井内上方均设有框架，框架均为可拆卸安装，雨水收集井上部开设凹槽，凹槽内顶面与外界相通，框架上部为凸出部，框架能够放置于凹槽内，且井盖位于框架上方并与其接触。
如上所述的绿色建筑小区雨水收集截污装置，所述的滑块之间分别固定安装弹性的导杆，导杆能够沿对应的滑轨滑动。
本发明的优点是：使用本发明时，打开井盖将截污装置安装到雨水收集井内，关闭井盖;当小区内下雨时，部分雨水通过渗透排水孔和导管进入雨水收集井内，另一部分雨水直接通过井盖的开孔处进入雨水收集井内，雨水通过截污网袋后流向排水管内，通过过滤部进行过滤后流向储水装置内，以便后续供给小区景观用水、道路冲洗、绿化、冲厕所及洗车等方面使用，节约资源，同时进入截污网袋内的还有树叶、烟头等废弃物，废弃物在雨水的冲刷下掉落至截污网袋内，另外雨水冲刷使得辅助轮转动，辅助轮转动带动转轴、套筒转动，且叶片也受到雨水的冲刷，以此确保叶片转动顺畅，叶片转动时对废弃物进行挤压移动，使得截污网袋内的废弃物通过出口移动至进口内，废弃物在自重和雨水的冲刷下沿收集网袋向暂存腔内移动，避免叶片上粘附废弃物，防止废弃物堆积在截污网袋内影响雨水的收集，当小区内雨水量过大时，为了降低小区内雨水处理的压力，要将雨水排放至市政管道内，此时需要打开阀门装置，另外当市政管道内的水量过大时，为了避免市政管道内的雨水回流至小区内，影响小区内的居住环境，此时需要关闭阀门装置;通常雨水收集井设置在路边，在日常使用中，行人会在井盖上行走，当行人走过井盖踩到移动杆时，使得移动杆沿导向套向下移动，移动杆移动使得第一弹簧压缩，且移动杆移动使得棘爪向下移动，由于棘爪与棘轮相配合，此时右侧的棘爪将棘轮向下推动，即使得棘轮顺时针转动，行人走过后在第一弹簧的作用下移动杆向上移动，移动杆移动带动棘爪向上移动，此时左侧的棘爪向上移动推动棘轮转动，棘轮转动能够带动辅助轮、转轴、套筒和叶片的转动，以便对截污网袋内的废弃物进行收集，无论是否雨水天气，行人的踩踏的次数较多，行人的踩踏能够使得棘轮工作;使用者需要进行定期清理，收集的废弃物位于暂存腔内，在等待清理的过程中，树叶等物质会在菌落的作用下进行分解，进而腐烂，减小废弃物在收集网袋内的存放空间，进而增加存放的废弃物数量，延长清理周期，减小人员清理的次数，降低维护使用的成本，需要清理时，又因为存放腔与雨水收集井的方向相互垂直，能够避免腐蚀过程中异味直接上浮到路面上，避免影响小区的居住环境，使用者打开井盖，先通过工具将截污网袋内的废弃物通过出口和进口移动至收集网袋内，再通过把手将收集网袋向上移动，收集网袋移动时滑块沿滑轨移动，便于将收集网袋取出，使用者对收集网袋进行清理后，将滑块放置于滑块内，收集网袋在自重下带动滑块沿滑轨移动，与此同时使用者将杆子与收集网袋接触对其进行向下捅的动作，对收集网袋沿滑轨移动进行辅助帮助，提高安装收集网袋的效率，便于使用。
本发明设计原理简单，不改变原有雨水收集井的结构，安装方便，通用性高，节约运行成本，维护简单，能够很好的解决雨水排放的问题，而且本装置能够收集废弃物并进行转移，加强截污能力，有效截污的同时不影响排水，避免了传统雨水管道因堵塞造成的危害，且增加了废弃物的收纳空间，提高废弃物收集量，延长了清理、维护的周期，又清理时不需要整体拆卸，清理方便，因此降低了工作成本，能够确保长期稳定的工作，其次，本装置的废弃物存放处不直接与外界相通，避免废弃物腐烂后的异味直接溢出而影响居住环境，具有防臭的功能，再者，本装置能够根据实际情况对小区内雨水进行内部收集处理或者排放至市政管道处理，且能够避免市政排水回流至小区内部管道，使用灵活，合理有效的将小区内排水与市政排水相结合进行使用，有利于小区内部适宜环境的保持，最后，本装置无需借助电机及耗费电能，能够借助雨水进行自动调节和运行，有效降低出现故障的概率，降低雨水处理成本，更加经济节能，适用于雨水天气较多的地区。（发明人陈鹏;聂源）
