申请日2019.01.15
公开(公告)日2019.10.11
IPC分类号C02F7/00; C02F3/02
摘要
本实用新型公开了一种河道黑臭水体处理装置，包括底座，所述的底座两端连接设有对称放置的箱体一和箱体二，所述的箱体一内部设有液压驱动装置，所述的箱体二内设有气泵，所述的箱体一和箱体二顶部通过太阳能单元连接，所述的太阳能单元转换太阳能为电能为液压驱动装置和气泵供电，所述的底座上方设有旋转轴，所述的旋转轴两端可旋转的设置在箱体上，并与液压驱动装置进行液压传动连接，所述的箱体一和箱体二之间设有闸门，所述的闸门底部固定在旋转轴上，所述闸门上连接设有水草，所述的底座上表面设有曝气盘，所述的曝气盘通过曝气管连接气泵。本实用新型与现有技术相比的优点在于：本实用新型结构合理，隔断型生态化治理，高效节能环保。
权利要求书

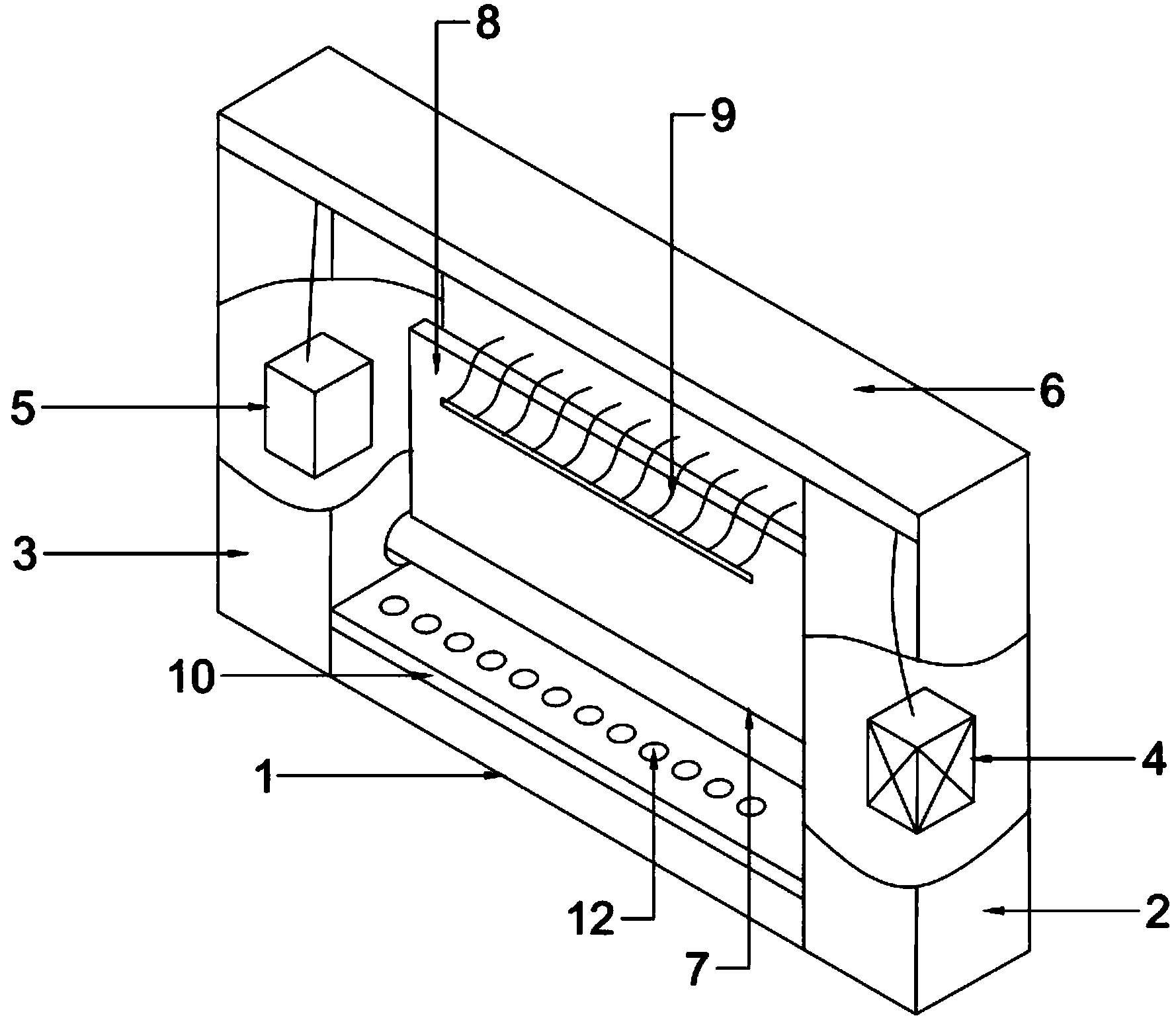

1.一种河道黑臭水体处理装置，包括底座(1)，其特征在于：所述的底座(1)两端连接设有对称放置的箱体一(2)和箱体二(3)，所述的箱体一(2)内部设有液压驱动装置(4)，所述的箱体二(3)内设有气泵(5)，所述的箱体一(2)和箱体二(3)顶部通过太阳能单元(6)连接，所述的太阳能单元(6)转换太阳能为电能为液压驱动装置(4)和气泵(5)供电，所述的底座(1)上方设有旋转轴(7)，所述的旋转轴(7)两端可旋转的设置在箱体上，并与液压驱动装置(4)进行液压传动连接，所述的箱体一(2)和箱体二(3)之间设有闸门(8)，所述的闸门(8)底部固定在旋转轴(7)上，所述闸门(8)上连接设有水草(9)，所述的底座(1)上表面设有曝气盘(10)，所述的曝气盘(10)通过曝气管(11)连接气泵(5)，所述的曝气盘(10)上设有均匀分布的曝气孔(12)。
2.根据权利要求1所述的一种河道黑臭水体处理装置，其特征在于：所述的太阳能单元(6)包括太阳能电池板、太阳能控制器和蓄电池，所述的太阳能电池板与太阳能控制器相连接，所述的太阳能控制器与蓄电池相连接。
3.根据权利要求1所述的一种河道黑臭水体处理装置，其特征在于：所述的闸门(8)为绕旋转轴(7)转动的闸门(8)。
4.根据权利要求1所述的一种河道黑臭水体处理装置，其特征在于：所述的水草(9)为人工水草。
说明书
一种河道黑臭水体处理装置
技术领域
本实用新型涉及水处理技术领域，具体是指一种河道黑臭水体处理装置。
背景技术
随着我国经济的高速发展，城镇化的加速，城市的污水排放量不断增加，大量不达标的污水排入河湖，造成水中污染物超标，河流水体污染严重，水体出现季节性或终年黑臭，黑臭水体是水体污染的一种极端现象。造成黑臭水体的主要污染源包括有机污染物、底泥再悬浮以及水体热污染，城市水循环条件不足是引起黑臭水体的水动力学因素，对于城市黑臭水体治理方法主要有物理修复、污泥疏浚、化学修复、河道曝气、生物修复等。
物理修复和污泥疏浚无法从根本上解决问题，化学修复成本高且容易造成二次污染，河道曝气效果不太明显，生物修复所需时间较长，另外治理过程中会受到水位影响，且无法隔断治理前后的水体。
实用新型内容
本实用新型要解决的技术问题是克服以上技术缺陷，提供一种随水位调节隔断、高效处理的一种河道黑臭水体处理装置。
为解决上述技术问题，本实用新型提供的技术方案为：一种河道黑臭水体处理装置，包括底座，所述的底座两端连接设有对称放置的箱体一和箱体二，所述的箱体一内部设有液压驱动装置，所述的箱体二内设有气泵，所述的箱体一和箱体二顶部通过太阳能单元连接，所述的太阳能单元转换太阳能为电能为液压驱动装置和气泵供电，所述的底座上方设有旋转轴，所述的旋转轴两端可旋转的设置在箱体上，并与液压驱动装置进行液压传动连接，所述的箱体一和箱体二之间设有闸门，所述的闸门底部固定在旋转轴上，所述闸门上连接设有水草，所述的底座上表面设有曝气盘，所述的曝气盘通过曝气管连接气泵，所述的曝气盘上设有均匀分布的曝气孔。
本实用新型与现有技术相比的优点在于：降低治理消耗，集中通过太阳能单元供电，节能环保，液压驱动装置驱动旋转轴可以根据水位变化调节闸门高度，从而有效进行水体隔断，区域化治理水体，提高效率，设置在闸门上的水草为微生物提供生长空间，微生物能够降解黑臭水体中的污染物，气泵配合曝气管和曝气盘为微生物的生长提供氧气，生态化高效环保进行水体治理。
作为改进，所述的太阳能单元包括太阳能电池板、太阳能控制器和蓄电池，所述的太阳能电池板与太阳能控制器相连接，所述的太阳能控制器与蓄电池相连接，高效利用太阳能，减少电能耗费，节能环保。
作为改进，所述的闸门为绕旋转轴转动的闸门，可以在液压驱动装置驱动旋转轴的同时，随旋转轴进行转动调节闸门高度。
作为改进，所述的水草为人工水草，人工水草方便与闸门连接，有利于为水中微生物提供生长空间。（发明人吕健;梁元妹;高伟豪;李璐璐;黄振航;郑宗奇;张炜文）
