申请日2019.10.23
公开(公告)日2019.12.17
IPC分类号C02F11/00; C02F11/121; C04B33/132
摘要
本发明公开了一种高致密度污泥砖生产用污泥原料制备装置，包括支柱和固定安装在支柱上端的箱体，所述箱体上端扣接有箱盖，其特征在于：所述箱盖上设置有污泥进料斗、改性剂进料斗、温度计、气压计和搅拌电机，所述箱体内部设置有搅拌器，所述搅拌器上端与搅拌电机的输出轴固定连接，所述箱体内侧底面上安装有电加热片，所述箱体外壁上端竖直安装有电液推杆。有益效果在于：本发明所述的一种高致密度污泥砖生产用污泥原料制备装置能够实现以淤泥为原料制取污泥砖，不仅省去了从耕地中获取泥土的麻烦，节省了原料成本，而且对淤泥进行了有效利用，避免了淤泥填埋对泥土的污染，节能环保，实用性好。
权利要求书

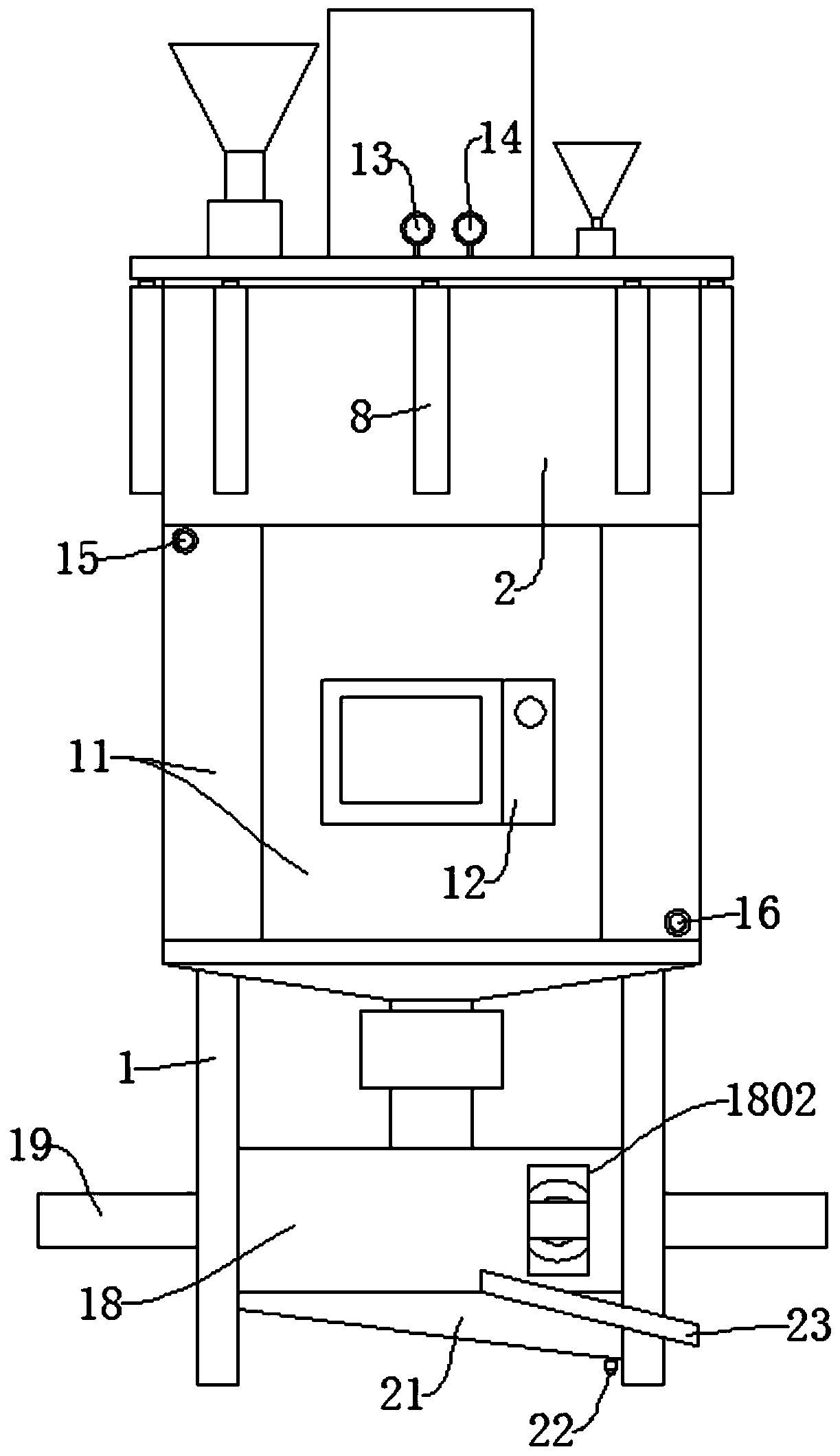

1.一种高致密度污泥砖生产用污泥原料制备装置，包括支柱(1)和固定安装在支柱(1)上端的箱体(2)，所述箱体(2)上端扣接有箱盖(3)，其特征在于：所述箱盖(3)上设置有污泥进料斗(5)、改性剂进料斗(6)、温度计(13)、气压计(14)和搅拌电机(4)，所述箱体(2)内部设置有搅拌器(24)，所述搅拌器(24)上端与搅拌电机(4)的输出轴固定连接，所述箱体(2)内侧底面上安装有电加热片(26)，所述箱体(2)外壁上端竖直安装有电液推杆(8)，通过电液推杆(8)推动箱体(2)上的箱盖(3)开启或闭合;所述箱体(2)的外壁下端设置有环壁槽(9)，所述环壁槽(9)内缠绕有蛇盘管(10)，所述环壁槽(9)的槽口上拆卸安装有槽环盖(11)，所述槽环盖(11)的外壁面上安装有电流调节器(12)、进水管(16)、pH计(27)和出水管(15)，所述进水管(16)和出水管(15)分别与蛇盘管(10)的两端连通，所述电流调节器(12)与电加热片(26)电连接，用于调节流经电加热片(26)的电流;
所述箱体(2)下端设置有出料管(17)，所述出料管(17)连接脱水箱(18)，所述脱水箱(18)固定安装在支柱(1)上，所述脱水箱(18)的两端面上对称设置有一对水平安装的挤压气缸(19)，两个挤压气缸(19)的活塞杆均伸入脱水箱(18)内并与活塞压板(20)固定连接，所述活塞压板(20)与脱水箱(18)内壁紧密滑动连接，通过挤压气缸(19)推动活塞压板(20)在脱水箱(18)内水平滑动，所述脱水箱(18)背面的一端水平安装有推杆电机(25)，所述脱水箱(18)正面上与该推杆电机(25)相对应的位置开设有泥块排出口(1802)，当推杆电机(25)正转时，其推杆头能够从泥块排出口(1802)伸出;所述脱水箱(18)的下箱板采用硬质网板(1801)制作，且该硬质网板(1801)只能让水穿过;所述硬质网板(1801)的正下方设置有接水斗(21)，所述接水斗(21)的下端设置有排水管(22)，所述排水管(22)、污泥进料斗(5)、改性剂进料斗(6)上均安装有控制阀(7);所述脱水箱(18)的正面倾斜安装有出泥斗(23)，所述泥块排出口(1802)排出的泥块能够落入出泥斗(23)内。
2.根据权利要求1所述的一种高致密度污泥砖生产用污泥原料制备装置，其特征在于：所述箱盖(3)的下表面边缘处设置有多个推杆孔(301)，每个推杆孔(301)的正下方均有一个电液推杆(8)，当电液推杆(8)正转时，其推杆头向上移动插入推杆孔(301)中将箱盖(3)从箱体(2)上顶起。
3.根据权利要求2所述的一种高致密度污泥砖生产用污泥原料制备装置，其特征在于：所述推杆孔(301)中设置有缓冲垫(302)。
4.根据权利要求1所述的一种高致密度污泥砖生产用污泥原料制备装置，其特征在于：所述箱盖(3)的下表面固定安装有密封环(303)，所述箱体(2)的上表面与密封环(303)相对应的位置设置有环槽(201)，当箱盖(3)盖合在箱体(2)上时，所述密封环(303)下端插入环槽(201)中并与环槽(201)密封连接。
5.根据权利要求4所述的一种高致密度污泥砖生产用污泥原料制备装置，其特征在于：所述环槽(201)的槽壁上设置有密封垫(202)，当密封环(303)插入环槽(201)内时，密封环(303)与密封垫(202)相互压接。
6.根据权利要求1所述的一种高致密度污泥砖生产用污泥原料制备装置，其特征在于：所述槽环盖(11)的外表面与箱体(2)的外表面齐平。
7.根据权利要求1所述的一种高致密度污泥砖生产用污泥原料制备装置，其特征在于：所述槽环盖(11)采用隔热材料制作。
说明书
一种高致密度污泥砖生产用污泥原料制备装置
技术领域
本发明涉及污泥砖生产设备领域，具体涉及一种高致密度污泥砖生产用污泥原料制备装置。
背景技术
目前，在污泥砖生产过程中采用的原料多是从土地中取土，这不仅会破坏耕地，而且泥土中砂石较多，在获取泥土后还需对该泥土进行筛选，比较麻烦。
随着社会经济的发展，河道中的淤泥愈来愈多，因此河道管理部门每年都需要花费大量的人力物力对河道进行清淤作业，而且清理出来的污泥一般直接被填埋抛弃，因为污泥不仅臭味较大，而且污泥中或多或少含有一些病菌，因此不能做耕地泥土使用，只能填埋废弃，十分可惜，因为淤泥中几乎不含任何大颗粒的石块，非常适合做污泥砖的原料，基于此，设计本发明。
发明内容
本发明的目的就在于为了解决上述问题而提供一种高致密度污泥砖生产用污泥原料制备装置，以解决现有技术中河道清淤出去的污泥没有被加以利用做污泥砖的原料，而是直接被填埋废弃，十分浪费可惜，而且填埋会对泥土产生污染等问题。本发明提供的诸多技术方案中优选的技术方案能够实现以淤泥为原料制取污泥砖，不仅省去了从耕地中获取泥土的麻烦，节省了原料成本，而且避免了淤泥填埋对泥土的污染，节能环保，实用性好等技术效果，详见下文阐述。
为实现上述目的，本发明提供了以下技术方案：
本发明提供的一种高致密度污泥砖生产用污泥原料制备装置，包括支柱和固定安装在支柱上端的箱体，所述箱体上端扣接有箱盖，其特征在于：所述箱盖上设置有污泥进料斗、改性剂进料斗、温度计、气压计和搅拌电机，所述箱体内部设置有搅拌器，所述搅拌器上端与搅拌电机的输出轴固定连接，所述箱体内侧底面上安装有电加热片，所述箱体外壁上端竖直安装有电液推杆，通过电液推杆推动箱体上的箱盖开启或闭合;所述箱体的外壁下端设置有环壁槽，所述环壁槽内缠绕有蛇盘管，所述环壁槽的槽口上拆卸安装有槽环盖，所述槽环盖的外壁面上安装有电流调节器、进水管、pH计和出水管，所述进水管和出水管分别与蛇盘管的两端连通，所述电流调节器与电加热片电连接，用于调节流经电加热片的电流;
所述箱体下端设置有出料管，所述出料管连接脱水箱，所述脱水箱固定安装在支柱上，所述脱水箱的两端面上对称设置有一对水平安装的挤压气缸，两个挤压气缸的活塞杆均伸入脱水箱内并与活塞压板固定连接，所述活塞压板与脱水箱内壁紧密滑动连接，通过挤压气缸推动活塞压板在脱水箱内水平滑动，所述脱水箱背面的一端水平安装有推杆电机，所述脱水箱正面上与该推杆电机相对应的位置开设有泥块排出口，当推杆电机正转时，其推杆头能够从泥块排出口伸出;所述脱水箱的下箱板采用硬质网板制作，且该硬质网板只能让水穿过;所述硬质网板的正下方设置有接水斗，所述接水斗的下端设置有排水管，所述排水管、污泥进料斗、改性剂进料斗上均安装有控制阀;所述脱水箱的正面倾斜安装有出泥斗，所述泥块排出口排出的泥块能够落入出泥斗内。
作为本案的重要设计，所述箱盖的下表面边缘处设置有多个推杆孔，每个推杆孔的正下方均有一个电液推杆，当电液推杆正转时，其推杆头向上移动插入推杆孔中将箱盖从箱体上顶起。
作为本案的优化设计，所述推杆孔中设置有缓冲垫。
作为本案的优化设计，所述箱盖的下表面固定安装有密封环，所述箱体的上表面与密封环相对应的位置设置有环槽，当箱盖盖合在箱体上时，所述密封环下端插入环槽中并与环槽密封连接。
作为本案的优化设计，所述环槽的槽壁上设置有密封垫，当密封环插入环槽内时，密封环与密封垫相互压接。
作为本案的优化设计，所述槽环盖的外表面与箱体的外表面齐平。
作为本案的优化设计，所述槽环盖采用隔热材料制作。
有益效果在于：本发明所述的一种高致密度污泥砖生产用污泥原料制备装置能够实现以淤泥为原料制取污泥砖，不仅省去了从耕地中获取泥土的麻烦，节省了原料成本，而且对淤泥进行了有效利用，避免了淤泥填埋对泥土的污染，节能环保，实用性好。（发明人胡健）
