申请日2019.12.11
公开(公告)日2020.02.18
IPC分类号C02F11/13; B01D50/00
摘要
本发明公开了一种污水处理用的污泥干燥设备，包括烘干箱、热风发生箱和旋风分离器，烘干箱的顶端设有进料管，进料管的下方设有倾斜分布的筛分辊，烘干箱的内腔转动支撑有粉碎辊;粉碎辊的下方设有搅拌室，搅拌室中设有带搅拌叶的搅拌轴，搅拌轴中设有风道，且风道经出风孔与搅拌室内腔连通，风道的外端部通过旋转密封接头与热风发生箱的出风管连接;搅拌室的下方设有带进料仓、出料管的输送室，输送室中装有出料输送绞龙;进料仓经软管与旋风分离器排固管连接，吸尘管贯穿烘干箱并与旋风分离器的吸管连接。本发明能够对进料中细料进行预筛除，不会出现进料堵塞的现象;同时干燥效果较好，利于进行模块化设计和组装。
权利要求书

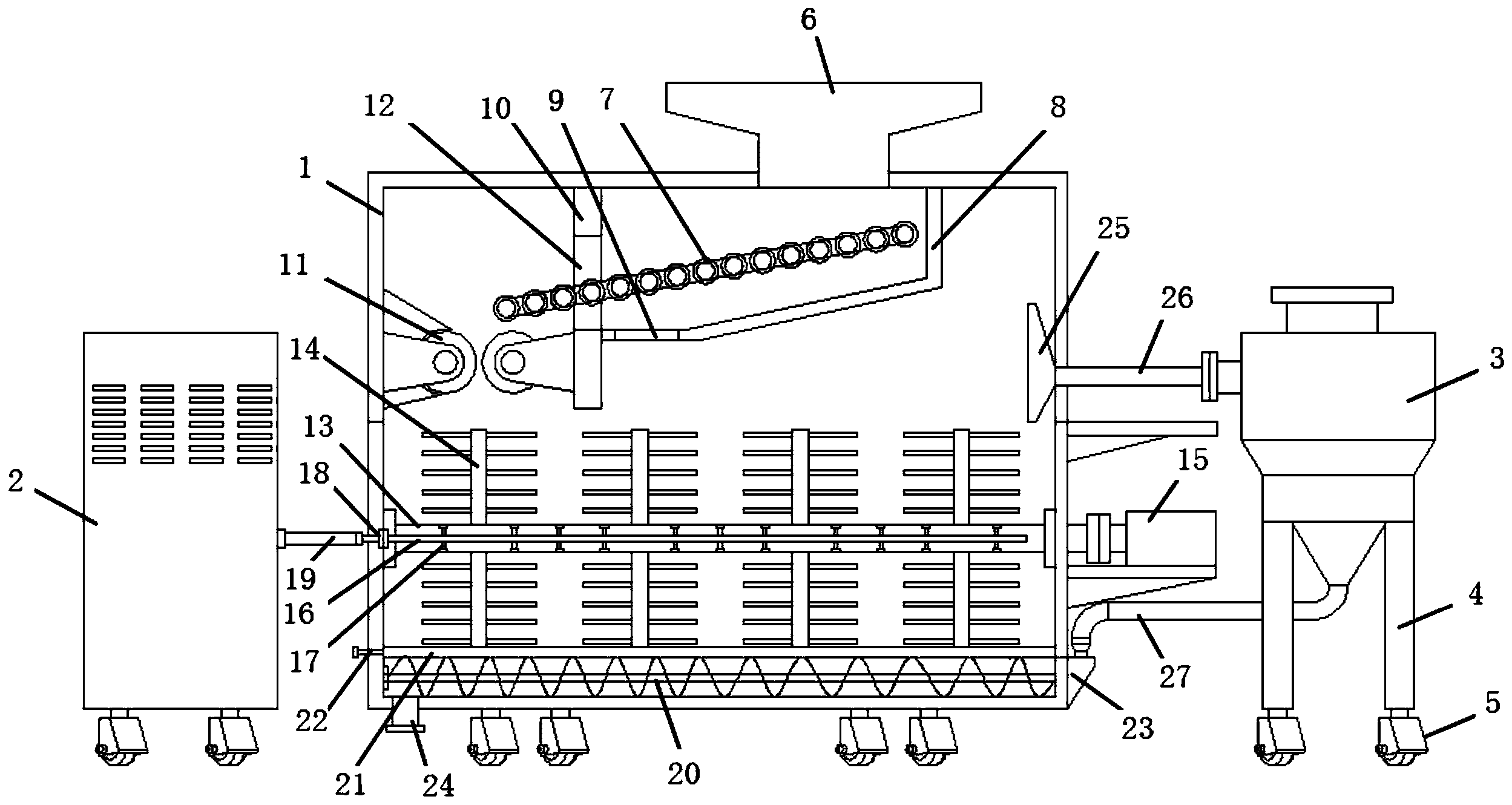

1.一种污水处理用的污泥干燥设备，其特征在于：包括烘干箱、热风发生箱和旋风分离器，所述旋风分离器的底部固定有带移动滚轮的支架，所述烘干箱、热风发生箱各自的底端装有移动滚轮，所述烘干箱的顶端设有进料管，所述烘干箱的内腔位于进料管的下方设有倾斜分布的筛分辊，所述筛分辊的下方设有带细料出口的导向板，所述烘干箱的内腔通过悬板座、位于左侧壁上的支撑座各自转动支撑有粉碎辊，所述悬板座上开设有便于筛分辊低位部穿过的穿孔;
所述烘干箱位于粉碎辊的下方设有搅拌室，所述搅拌室中设有带搅拌叶的搅拌轴，所述搅拌轴中设有风道，且所述风道经出风孔与搅拌室内腔连通，所述风道的外端部通过旋转密封接头与热风发生箱的出风管连接;
所述烘干箱位于搅拌室的下方设有带进料仓、出料管的输送室，所述输送室中装有出料输送绞龙，所述出料输送绞龙上方设有带滑门的隔板，所述隔板设有若干下料孔，所述滑门设有若干下料配合孔，所述滑门的一端贯穿烘干箱的侧板并固定有把手;
所述进料仓经软管与旋风分离器排固管连接，所述烘干箱的内腔靠近右侧板固定有带吸尘管的吸尘罩，所述吸尘管贯穿烘干箱的右侧板并与旋风分离器的吸管连接。
2.根据权利要求1所述的污水处理用的污泥干燥设备，其特征在于：通过滑动所述把手来使得滑门的下料配合孔与下料孔对齐，搅拌室中的物料能够落入至输送室。
3.根据权利要求1所述的污水处理用的污泥干燥设备，其特征在于：所述热风发生箱为生物质热风炉。
4.根据权利要求3所述的污水处理用的污泥干燥设备，其特征在于：所述旋风分离器的出风管外接有喷淋式尾气净化箱。
5.根据权利要求1-4任一项所述的污水处理用的污泥干燥设备，其特征在于：所述出风孔中安装有单向气阀。
说明书
一种污水处理用的污泥干燥设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理用的污泥干燥设备。
背景技术
污泥干燥机是污泥处理中常用的设备，通过采用滚筒式干燥机。但是滚动式污泥干燥机占地面积大，并且干燥污泥的时间长。在干燥过程中，经常会出现污泥粘附在内壁上和污泥结块的情况，需要进行人工清洗机器内壁并对结块的污泥进行二次粉碎，污泥中经常会有石子等大颗粒的杂质，不利于污泥的干燥，需要对其进行粉碎处理，保证污泥干燥的效率和效果。
为此，公开号为CN204625462U的专利说明书中公开了一种高效环保污泥干燥机，包括机身、干燥室和粉碎装置，干燥室左侧设有热风进口，干燥室上方左侧设有入料漏斗，入料漏斗下侧设有粉碎装置，干燥室下侧设有旋转轴，旋转轴上均匀设有搅拌翼片，干燥室上侧设有高压喷头，高压喷头通过进水管连接水箱，干燥室右侧设有排湿风机，排湿风机右侧通过输气管道与吸附装置连接，吸附装置与排气管道连接。但是这种高效环保污泥干燥机存在不足之处，一是其不能对进料中细料进行预筛除，增加粉碎装置的工作负荷，易造成进料堵塞;二是其不利于进行模块化设计和组装，也不利于进行运输和位置移动。因此，需要对其进行优化改进。
发明内容
本发明的目的在于克服传统技术中存在的上述问题，提供一种污水处理用的污泥干燥设备。
为实现上述技术目的，达到上述技术效果，本发明是通过以下技术方案实现：
一种污水处理用的污泥干燥设备，包括烘干箱、热风发生箱和旋风分离器，所述旋风分离器的底部固定有带移动滚轮的支架，所述烘干箱、热风发生箱各自的底端装有移动滚轮，所述烘干箱的顶端设有进料管，所述烘干箱的内腔位于进料管的下方设有倾斜分布的筛分辊，所述筛分辊的下方设有带细料出口的导向板，所述烘干箱的内腔通过悬板座、位于左侧壁上的支撑座各自转动支撑有粉碎辊，所述悬板座上开设有便于筛分辊低位部穿过的穿孔;
所述烘干箱位于粉碎辊的下方设有搅拌室，所述搅拌室中设有带搅拌叶的搅拌轴，所述搅拌轴中设有风道，且所述风道经出风孔与搅拌室内腔连通，所述风道的外端部通过旋转密封接头与热风发生箱的出风管连接;
所述烘干箱位于搅拌室的下方设有带进料仓、出料管的输送室，所述输送室中装有出料输送绞龙，所述出料输送绞龙上方设有带滑门的隔板，所述隔板设有若干下料孔，所述滑门设有若干下料配合孔，所述滑门的一端贯穿烘干箱的侧板并固定有把手;
所述进料仓经软管与旋风分离器排固管连接，所述烘干箱的内腔靠近右侧板固定有带吸尘管的吸尘罩，所述吸尘管贯穿烘干箱的右侧板并与旋风分离器的吸管连接。
进一步地，上述污水处理用的污泥干燥设备中，通过滑动所述把手来使得滑门的下料配合孔与下料孔对其，搅拌室中的物料能够经输送。
进一步地，上述污水处理用的污泥干燥设备中，所述热风发生箱为生物质热风炉。
进一步地，上述污水处理用的污泥干燥设备中，所述旋风分离器的出风管外接有喷淋式尾气净化箱。
进一步地，上述污水处理用的污泥干燥设备中，所述出风孔中安装有单向气阀。
本发明的有益效果是：
本发明结构设计合理，一方面其能够对进料中细料进行预筛除，避免增加粉碎装置的工作负荷，不会出现进料堵塞的现象;另一方面其干燥效果较好，利于进行模块化设计和组装，利于进行运输和位置移动。
当然，实施本发明的任一产品并不一定需要同时达到以上的所有优点。（发明人郭青芳;张宁）
