申请日2019.12.17
公开(公告)日2020.03.27
IPC分类号C02F11/02; C02F11/121
摘要
本发明涉及环保设备技术领域，且公开了一种河道污泥环保用微生物自动处理装置，包括底座，所述挤压控制装置包括：通气槽、聚水块、弧形电阻、导向辊和导线环，小齿轮的左侧啮合连接有大齿轮，大齿轮的左侧设置有第一金属球，绳索的下端连接有漂浮球，旋转轴连接有涡卷弹簧，液位控制装置设置有弧形金属片，摆杆的上端和下端分别设置有第二金属球和软球。通过漂浮球通过绳索带动旋转轴转动，旋转轴带动小齿轮和涡卷弹簧转动，小齿轮带动大齿轮及其上的第一金属球与弧形电阻接触，弧形电阻分为两段，第一段控制温控装置的开启，第二段控制转轴的驱动。这一结构解决了现有的河道污泥环保处理装置不能自动处理污泥的问题。
权利要求书

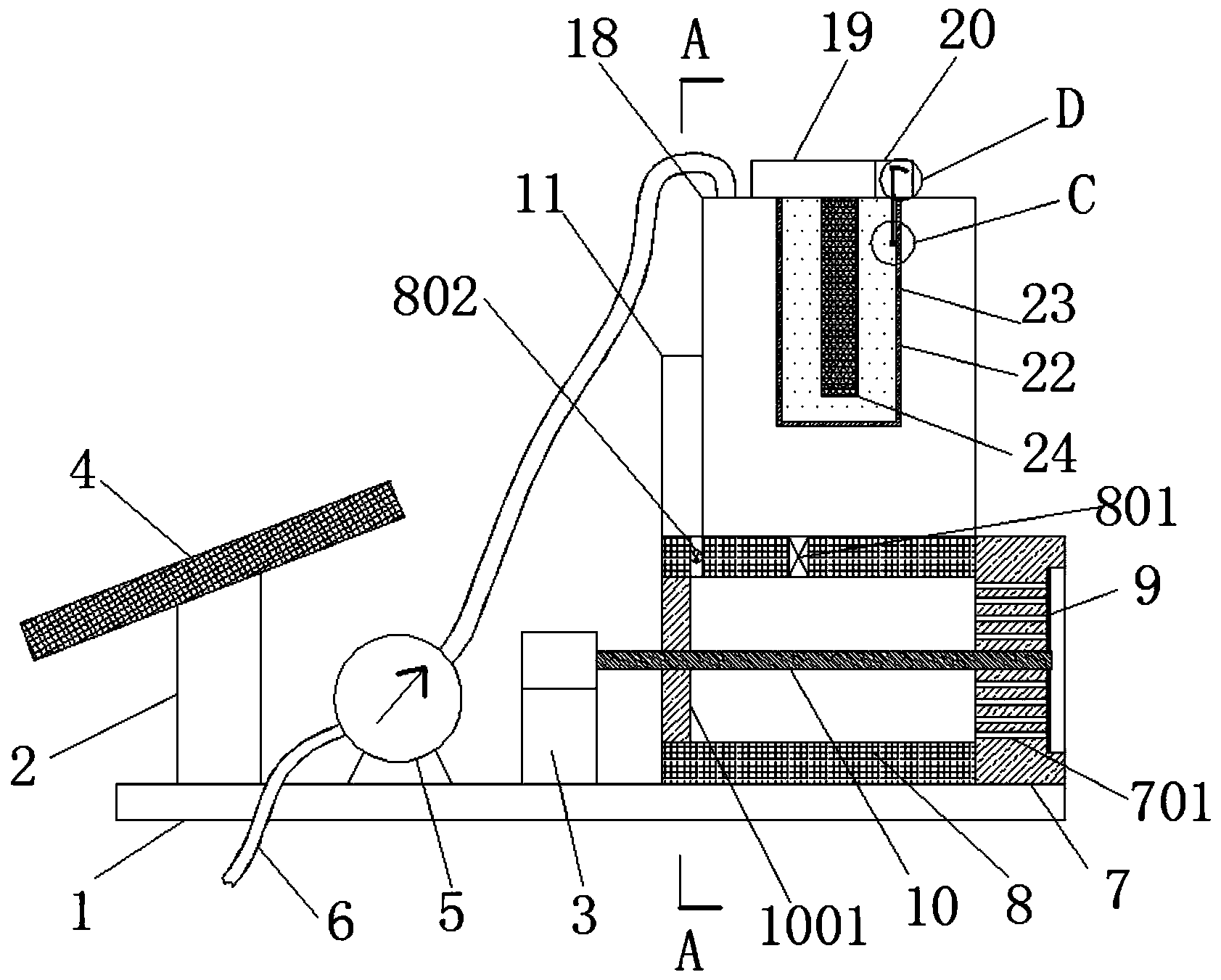

1.一种河道污泥环保用微生物自动处理装置，包括底座(1)，其特征在于：所述底座(1)的上端左端和中部分别固定连接有第一支架(2)和第二支架(3)，第一支架(2)的上端固定连接有太阳能板(4)，底座(1)的上端且在第一支架(2)和第二支架(3)之间固定连接有水泵(5)，水泵(5)的固定连接有水管(6)，底座(1)的右端上侧固定连接有干燥挤压装置(7)，干燥挤压装置(7)的右端开设有挤压孔(701)，干燥挤压装置(7)的上下侧均设置有太阳集热板(8)，上侧太阳集热板(8)的中部设置有电磁阀(801)，上侧太阳集热板(8)的左侧设置有气阀(802)，干燥挤压装置(7)的右端设置有切块刀(9)，切块刀(9)的中部固定连接有转轴(10)，转轴(10)的左侧转动连接有挤压板(1001)，上侧太阳集热板(8)的左侧上端固定连接有挤压控制装置(11)，挤压控制装置(11)包括：通气槽(1101)、聚水块(1102)、弧形电阻(1103)、导向辊(1104)和导线环(1105)，挤压控制装置(11)的上部且在聚水块(1102)的上方固定连接有吸热板(12)，挤压控制装置(11)的上部右侧转动连接有旋转轴(13)，旋转轴(13)的中部固定连接有小齿轮(14)，小齿轮(14)的左侧啮合连接有大齿轮(15)，大齿轮(15)的内部转动连接有转动柱(1501)，大齿轮(15)的左侧设置有第一金属球(1502)，旋转轴(13)的前端固定连接有线盘(16)，线盘(16)的外侧缠绕有绳索(1601)，绳索(1601)的下端固定连接有漂浮球(1602)，旋转轴(13)的后端固定连接有涡卷弹簧(17)，太阳集热板(8)的上端固定连接有处理池(18)，处理池(18)的上部固定连接有蓄电装置(19)，蓄电装置(19)的右端固定连接有液位控制装置(20)，液位控制装置(20)的下侧和上侧分别设置有旋转柱(2001)和弧形金属片(2002)，旋转柱(2001)的外侧转动连接有摆杆(21)，摆杆(21)的上端和下端分别设置有第二金属球(2101)和软球(2102)，处理池(18)的内部上侧固定连接有培养箱(22)，培养箱(22)的外侧均设置有微生物膜(23)，培养箱(22)的内部是固定连接有温控装置(24)。
2.根据权利要求1所述的一种河道污泥环保用微生物自动处理装置，其特征在于：所述切块刀(9)的宽度大于挤压孔(701)的直径。
3.根据权利要求1所述的一种河道污泥环保用微生物自动处理装置，其特征在于：所述转轴(10)的左端设置有驱动装置。
4.根据权利要求1所述的一种河道污泥环保用微生物自动处理装置，其特征在于：所述挤压控制装置(11)的下部左侧设置有电磁阀和排水管。
5.根据权利要求1所述的一种河道污泥环保用微生物自动处理装置，其特征在于：所述聚水块(1102)的下部为球形。
6.根据权利要求1所述的一种河道污泥环保用微生物自动处理装置，其特征在于：所述弧形电阻(1103)包括两段。
7.根据权利要求1所述的一种河道污泥环保用微生物自动处理装置，其特征在于：所述挤压控制装置(11)的内部且在吸热板(12)的上侧开设有通风槽。
说明书
一种河道污泥环保用微生物自动处理装置
技术领域
本发明涉及环保设备技术领域，具体为一种河道污泥环保用微生物自动处理装置。
背景技术
环境保护简称环保，环境保护涉及的范围广、综合性强，它涉及自然科学和社会科学的许多领域，还有其独特的研究对象，环境保护方式包括：采取行政、法律、经济、科学技术、民间自发环保组织等等，合理地利用自然资源，防止环境的污染和破坏，以求自然环境同人文环境、经济环境共同平衡可持续发展，扩大有用资源的再生产，保证社会的发展，城市湖泊、河道是城市生态系统的重要组成部分，我国的城市发展中已经重视环保，而环保处理中有一项便是：湖底或者池塘底部的淤泥处理。
现有的河道污泥是直接利用高压水管将污泥抽出，然后经过化学和物理对其进行污染物和气味的去除，过化学和物理都需要一定的物品投入，虽然取得较好的效果，但是浪费了物品资源，还有一部分用于焚烧厂进行燃烧，但由于污泥本身燃烧值低，加上常规脱水处理过的污泥里面含水分超过50%，所以不能达到很好的燃烧效果，而且由于河道污泥处理一般在外部，现有的河道污泥过程不能实现自动化处理，从而消耗过多的人力和物力，为了解决这一问题我们提出了一种河道污泥环保用微生物自动处理装置。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种河道污泥环保用微生物自动处理装置，具备可长时间持续工作、避免人物和财力的消耗、可自动处理和具有燃烧价值的优点，解决了现有的河道污泥环保处理装置物和财力的过于消耗、不能自动处理污泥和污泥不具有燃烧价值的问题。
(二)技术方案
为实现上述具备可长时间持续工作、避免人物和财力的消耗、可自动处理和具有燃烧价值的目的，本发明提供如下技术方案：一种河道污泥环保用微生物自动处理装置，包括底座，所述底座的上端左端和中部分别固定连接有第一支架和第二支架，第一支架的上端固定连接有太阳能板，底座的上端且在第一支架和第二支架之间固定连接有水泵，水泵的固定连接有水管，底座的右端上侧固定连接有干燥挤压装置，干燥挤压装置的右端开设有挤压孔，干燥挤压装置的上下侧均设置有太阳集热板，上侧太阳集热板的中部设置有电磁阀，上侧太阳集热板的左侧设置有气阀，干燥挤压装置的右端设置有切块刀，切块刀的中部固定连接有转轴，转轴的左侧转动连接有挤压板，上侧太阳集热板的左侧上端固定连接有挤压控制装置，挤压控制装置包括：通气槽、聚水块、弧形电阻、导向辊和导线环，挤压控制装置的上部且在聚水块的上方固定连接有吸热板，挤压控制装置的上部右侧转动连接有旋转轴，旋转轴的中部固定连接有小齿轮，小齿轮的左侧啮合连接有大齿轮，大齿轮的内部转动连接有转动柱，大齿轮的左侧设置有第一金属球，旋转轴的前端固定连接有线盘，线盘的外侧缠绕有绳索，绳索的下端固定连接有漂浮球，旋转轴的后端固定连接有涡卷弹簧，太阳集热板的上端固定连接有处理池，处理池的上部固定连接有蓄电装置，蓄电装置的右端固定连接有液位控制装置，液位控制装置的下侧和上侧分别设置有旋转柱和弧形金属片，旋转柱的外侧转动连接有摆杆，摆杆的上端和下端分别设置有第二金属球和软球，处理池的内部上侧固定连接有培养箱，培养箱的外侧均设置有微生物膜，培养箱的内部是固定连接有温控装置。
优选的，所述切块刀的宽度大于挤压孔的直径，从而保证切块刀不工作时，切块刀对挤压孔起到封闭作用。
优选的，所述转轴的左端设置有驱动装置，转轴的工作受到挤压控制装置的控制。
优选的，所述挤压控制装置的下部左侧设置有电磁阀和排水管。
优选的，所述聚水块的下部为球形，从而便于蒸汽受冷液化在聚水块的下部聚集，且滴落在挤压控制装置的内部。
优选的，所述弧形电阻分为两段，第一段控制温控装置的开启，第二段控制转轴的驱动。
优选的，所述挤压控制装置的内部且在吸热板的上侧开设有通风槽，从而保证吸热板的散热。
(三)有益效果
与现有技术相比，本发明提供了一种河道污泥环保用微生物自动处理装置，具备以下有益效果：
1、该河道污泥环保用微生物自动处理装置，通过蓄电装置带动水泵抽取污泥进入处理池中，随着污泥的不断上升，当污泥达到培养箱右侧最上方的微生物膜时，通过污泥的重力，污泥挤压微生物膜箱左侧凹陷，微生物膜挤压软球，软球带动摆杆环绕旋转柱带动第二金属球转动，第二金属球与弧形金属片接触，水泵关闭，这一结构通过借用微生物膜的可变形性达到了控制污泥高度的效果，从而避免设置检测高度的电力元件。
2、该河道污泥环保用微生物自动处理装置，通过太阳集热板对干燥挤压装置内的污泥进行干燥使其含水量降低至可燃烧价值的要求，此时，干燥挤压装置内的污泥去除的水量变成蒸汽通过气阀和通气槽进入到挤压控制装置中，蒸汽通过吸热板降温后聚集在聚水块上，并通过聚水块上的倾斜面和下端的球部滴落在挤压控制装置的底部，随着挤压控制装置底部水量的不断增加，水带动漂浮球上升，漂浮球通过绳索带动旋转轴转动，旋转轴带动小齿轮和涡卷弹簧转动，小齿轮带动大齿轮及其上的第一金属球与弧形电阻接触，由于弧形电阻分为两段，第一段控制温控装置的开启，第二段控制转轴的驱动。这一结构通过干燥挤压装置内的污泥去除水量来来控制处理池内污泥的输送和干燥挤压装置内的挤压，从而解决了现有的河道污泥环保处理装置不能自动处理污泥的问题。
3、该河道污泥环保用微生物自动处理装置，通过培养箱内的微生物穿过微生物膜进入处理池内的污泥中对其分解，且温控装置早于电磁阀的开启，温控装置制造出适于微生物生存的适合的温体，从而保证微生物及时返回到培养箱中，从而避免微生物进入干燥挤压装置，微生物依靠污泥中的物质进行生存繁殖，这一结构解决了现有的河道污泥环保处理装置过于消耗财力和人力的问题，从而达到微生物长期持续的进行污泥处理。
4、该河道污泥环保用微生物自动处理装置，通过蓄电装置和驱动装置带动转轴转动，转轴带动挤压板向挤压污泥，被挤压的污泥通过挤压孔排出，同时，转轴带动切块刀对其进行切割，从而使其细化成块，进一步保证其充分燃烧。（发明人卢章山）
