申请日2019.12.16
公开(公告)日2020.03.27
IPC分类号C02F11/13
摘要
本发明公开了一种防堵的污泥处理设备，包括箱体，所述箱体的一侧固定连接有防护罩，所述箱体的一侧且位于防护罩的内腔通过支撑块固定连接有第一滑板，并且第一滑板的背面贯穿有第一转动杆，所述第一转动杆的表面固定连接有第一皮带轮，所述第一转动杆延伸至第一滑板表面的一端固定连接有第一圆盘，本发明涉及污泥处理技术领域。该防堵的污泥处理设备，可使污泥处理设备起到防堵的作用，在污泥处理的过程中达到均匀的效果，减少了不必要的浪费，降低了使用者的劳动成本，提高了使用者的工作效率，搅拌效果更佳，起到了烘干的效果，达到了节能环保的作用，出料速度快，出料效果好，使污泥处理设备更加稳定。
权利要求书

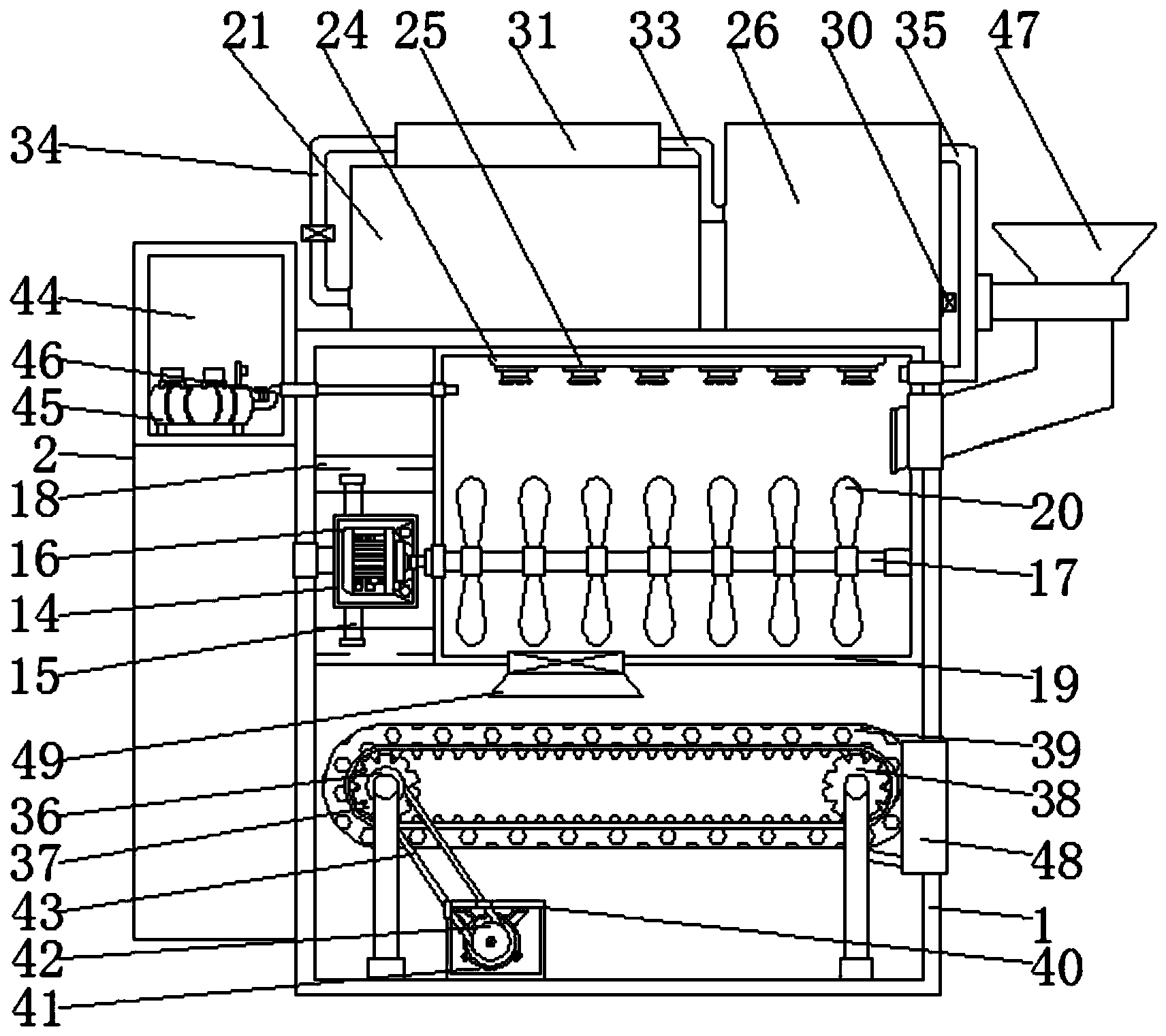

1.一种防堵的污泥处理设备，包括箱体(1)，其特征在于：所述箱体(1)的一侧固定连接有防护罩(2)，所述箱体(1)的一侧且位于防护罩(2)的内腔通过支撑块固定连接有第一滑板(3)，并且第一滑板(3)的背面贯穿有第一转动杆(4)，所述第一转动杆(4)的表面固定连接有第一皮带轮(5)，所述第一转动杆(4)延伸至第一滑板(3)表面的一端固定连接有第一圆盘(6)，所述第一圆盘(6)的表面固定连接有固定块，所述第一滑板(3)的表面且位于第一圆盘(6)的一侧活动连接有活动杆(7)，所述活动杆(7)的表面设有与固定块相配合使用的卡槽，所述活动杆(7)远离第一滑板(3)的一端活动连接有连接杆(8)，所述连接杆(8)的一侧固定连接第一滑杆(9)，所述箱体(1)的一侧且位于第一滑板(3)的一侧固定连接有第一电机(10)，并且第一电机(10)的输出轴固定连接有第二皮带轮(11)，所述第二皮带轮(11)的表面通过第一皮带(12)与第一皮带轮(5)的表面传动连接，所述箱体(1)的一侧且位于第一滑板(3)的另一侧固定连接有竖板(13)，所述竖板(13)的一侧开设有与第一滑杆(9)相配合使用的滑槽。
2.根据权利要求1所述的一种防堵的污泥处理设备，其特征在于：所述连接杆(8)的一端贯穿箱体(1)并延伸至箱体(1)的内腔，所述连接杆(8)延伸至箱体(1)内腔的一端固定连接有第一电机箱(14)，并且第一电机箱(14)的两侧均固定连接有第二滑杆(15)，所述第一电机箱(14)内腔的底部固定连接有第二电机(16)，所述第二电机(16)的输出轴贯穿第一电机箱(14)并延伸至第一电机箱(14)的一侧，所述第二电机(16)输出轴延伸至第一电机箱(14)一侧的一端固定连接有第二转动杆(17)，所述箱体(1)内腔一侧的顶部和底部均固定连接有固定板(18)，并且固定板(18)的一侧固定连接有罐体(19)，所述固定板(18)的一侧开设有与第二滑杆(15)相配合使用的滑槽，所述第二转动杆(17)远离第一电机箱(14)的一端贯穿罐体(19)并延伸至罐体(19)的内腔，所述第二转动杆(17)延伸至罐体(19)内腔的表面固定连接有搅拌杆(20)，所述第二转动杆(17)延伸至罐体(19)内腔的一端通过轴承与罐体(19)内腔的一侧转动连接。
3.根据权利要求1所述的一种防堵的污泥处理设备，其特征在于：所述箱体(1)的顶部固定连接有固定箱(21)，并且固定箱(21)内腔的顶部固定连接有热风机(22)，所述热风机(22)的底部连通有输出管(23)，所述输出管(23)远离热风机(22)的一端依次贯穿固定箱(21)和箱体(1)并延伸至箱体(1)的内腔，所述输出管(23)延伸至箱体(1)内腔的一端连通有连接软管(24)，并且连接软管(24)远离输出管(23)的一端依次贯穿箱体(1)和罐体(19)并延伸至罐体(19)的内腔，所述连接软管(24)延伸至罐体(19)内腔的一端连通有喷头(25)。
4.根据权利要求1-3所述的一种防堵的污泥处理设备，其特征在于：所述箱体(1)的顶部且位于固定箱(21)的一侧固定连接有收集箱(26)，所述收集箱(26)内腔的顶部固定连接有第一冷凝箱(27)，所述收集箱(26)内腔的两侧之间且位于第一冷凝箱(27)的底部固定连接有第二冷凝箱(28)，所述收集箱(26)内腔的底部固定连接有集水箱(29)，所述第一冷凝箱(27)的底部通过连通管和第二冷凝箱(28)的顶部连通，并且第二冷凝箱(28)的底部通过连通管和集水箱(29)的顶部连通，所述集水箱(29)的一侧开设有排水口(30)。
5.根据权利要求1-3所述的一种防堵的污泥处理设备，其特征在于：所述固定箱(21)的顶部固定连接有干燥箱(31)，所述干燥箱(31)内腔的顶部和底部之间设置有干燥剂(32)，所述第二冷凝箱(28)的一侧连通有第一排气管(33)，所述第一排气管(33)远离第二冷凝箱(28)的一端依次贯穿干燥箱(31)和收集箱(26)并延伸至干燥箱(31)的内腔，所述干燥箱(31)的一侧连通有第二排气管(34)，并且第二排气管(34)远离干燥箱(31)的一端贯穿固定箱(21)并延伸至固定箱(21)的内腔，所述第二排气管(34)延伸至固定箱(21)的一端与输出管(23)的一侧连通，所述箱体(1)的底部连通有集气管(35)，所述集气管(35)远离箱体(1)的一端依次贯穿收集箱(26)和第一冷凝箱(27)并延伸至第一冷凝箱(27)的内腔。
6.根据权利要求1所述的一种防堵的污泥处理设备，其特征在于：所述箱体(1)内腔的底部通过支撑杆转动连接有第三皮带轮(36)，所述第三皮带轮(36)的背面固定连接有第一齿轮(37)。
7.根据权利要求6所述的一种防堵的污泥处理设备，其特征在于：所述箱体(1)内腔的底部且位于第一齿轮(37)的一侧通过支撑杆转动连接有第二齿轮(38)，所述第二齿轮(38)的表面通过齿带(39)与第一齿轮(37)的表面传动连接。
8.根据权利要求1所述的一种防堵的污泥处理设备，其特征在于：所述箱体(1)内腔的底部固定连接有第二电机箱(40)，并且第二电机箱(40)内腔的顶部固定连接有第三电机(41)，所述第三电机(41)的输出轴固定连接有第四皮带轮(42)，所述第四皮带轮(42)的表面通过第二皮带(43)与第三皮带轮(36)的表面传动连接;所述箱体(1)的一侧且位于防护罩(2)的顶部固定连接有水箱(44)，并且水箱(44)内腔的底部固定连接有水泵(45)，所述水泵(45)的出水口连通有排水管(46)，所述排水管(46)远离水泵(45)的一端一侧贯穿箱体(1)和罐体(19)并延伸至罐体(19)的内腔;所述箱体(1)的一侧连通有进料嘴(47)，所述箱体(1)的一侧且位于进料嘴(47)的下方连通有出料嘴(48)，所述罐体(19)的底部连通有出料斗(49)，并且出料斗(49)的表面设置有电磁阀。
9.一种防堵的污泥处理方法，其特征在于：将污泥通过进料嘴47倒入罐体19，随后使用者打开热风机22，热风机22将热风从喷头25传到罐体19内，这样既可对污泥烘干，待烘干完成之后，使用者启动第一电机10，第一电机10启动后，第一电机10的输出轴带动第一皮带轮5转动，第一皮带轮5转动带动皮带12转动，皮带12转动带动第二皮带轮11转动第一转动杆4转动，第一转动杆4转动带动第一圆盘6转动，第一圆盘6转动带动活动杆7活动，活动杆7活动带动连接杆8左右运动，然而启动第二电机16，第二电机16的输出轴带动第二转动杆17转动，第二转动杆17转动带动搅拌杆20转动，这样搅拌杆20做左右转动，从而搅拌杆20将烘干后的污泥搅碎，随后打开电磁阀搅碎后的污泥从出料斗49通入到齿带39上，齿带39将搅碎后的污泥从出料嘴48排出。
说明书
一种防堵的污泥处理设备以及方法
技术领域
本发明涉及污泥处理技术领域，具体为一种防堵的污泥处理设备。
背景技术
污泥处理设备是由平台上的减速机带动主轴转动,主轴带动刮臂下的刮泥板将污泥刮集到中心泥斗,由排泥管排出,小刮刀转动防止污泥板结,便于排出，污泥处理设备污泥干燥机是一种低燃耗、高效率的干燥设备，该设备采用顺流烘干工艺，尤其适应于需保存营养的高湿污泥的快速烘干，主要用途：该机结构紧凑，便于安装调试，占地面积小，滚筒与破碎装置均采用无级调速，可适应不同物料的干燥要求，该机可与使用不同燃料的热源配套使用，本机适用于干燥含水较高，粘性较大的糟类物料，如啤酒糟、淀粉糟、米糠糟、各种渣质物料，如豆渣、糖渣、果渣、酱渣以及畜禽粪便、泥草炭等高湿物料，现有的污泥处理设备难以起到防堵的作用。
传统的污泥处理设备，大多数是很简单的装置，难以起到防堵的作用，在污泥处理的过程中达不到均匀的效果，增加了不必要的浪费，提高了使用者的劳动成本，降低了使用者的工作效率，搅拌效果不够好，起不到烘干的效果，达不到节能环保的作用，出料速度不够快，出料效果不够好，难以使污泥处理设备更加稳定。
发明内容
针对现有技术的不足，本发明提供了一种防堵的污泥处理设备，解决了污泥处理设备难以起到防堵的作用、达不到节能环保的作用和出料速度不够快的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种防堵的污泥处理设备，包括箱体，所述箱体的一侧固定连接有防护罩，所述箱体的一侧且位于防护罩的内腔通过支撑块固定连接有第一滑板，并且第一滑板的背面贯穿有第一转动杆，所述第一转动杆的表面固定连接有第一皮带轮，所述第一转动杆延伸至第一滑板表面的一端固定连接有第一圆盘，所述第一圆盘的表面固定连接有固定块，所述第一滑板的表面且位于第一圆盘的一侧活动连接有活动杆，所述活动杆的表面设有与固定块相配合使用的卡槽，所述活动杆远离第一滑板的一端活动连接有连接杆，所述连接杆的一端固定连接第一滑杆，所述箱体的一侧且位于第一滑板的一侧固定连接有第一电机，并且第一电机的输出轴固定连接有第二皮带轮，所述第二皮带轮的表面通过第一皮带与第一皮带轮的表面传动连接，所述箱体的一侧且位于第一滑板的另一侧固定连接有竖板，所述竖板的一侧开设有与第一滑杆相配合使用的滑槽。
优选的，所述连接杆的底端贯穿箱体并延伸至箱体的内腔，所述连接杆延伸至箱体内腔的一端固定连接有第一电机箱，并且第一电机箱的两侧均固定连接有第二滑杆，所述第一电机箱内腔的底部固定连接有第二电机，所述第二电机的输出轴贯穿第一电机箱并延伸至第一电机箱的一侧，所述第二电机输出轴延伸至第一电机箱一侧的一端固定连接有第二转动杆，所述箱体内腔一侧的顶部和底部均固定连接有固定板，并且固定板的一侧固定连接有罐体，所述固定板的一侧开设有与第二滑杆相配合使用的滑槽，所述第二转动杆远离第一电机箱的一端贯穿罐体并延伸至罐体的内腔，所述第二转动杆延伸至罐体内腔的表面固定连接有搅拌杆，所述第二转动杆延伸至罐体内腔的一端通过轴承与罐体内腔的一侧转动连接。
优选的，所述箱体的顶部固定连接有固定箱，并且固定箱内腔的顶部固定连接有热风机，所述热风机的底部连通有输出管，所述输出管远离热风机的一端依次贯穿固定箱和箱体并延伸至箱体的内腔，所述输出管延伸至箱体内腔的一端连通有连接软管，并且连接软管远离输出管的一端依次贯穿箱体和罐体并延伸至罐体的内腔，所述连接软管延伸至罐体内腔的一端连通有喷头。
优选的，所述箱体的顶部且位于固定箱的一侧固定连接有收集箱，所述收集箱内腔的顶部固定连接有第一冷凝箱，所述收集箱内腔的两侧之间且位于第一冷凝箱的底部固定连接有第二冷凝箱，所述收集箱内腔的底部固定连接有集水箱，所述第一冷凝箱的底部通过连通管和第二冷凝箱的顶部连通，并且第二冷凝箱的底部通过连通管和集水箱的顶部连通，所述集水箱的一侧开设有排水口。
优选的，所述固定箱的顶部固定连接有干燥箱，所述干燥箱。内腔的顶部和底部之间设置有干燥剂，所述第二冷凝箱的一侧连通有第一排气管，所述第一排气管远离第二冷凝箱的一端依次贯穿干燥箱和收集箱并延伸至干燥箱的内腔，所述干燥箱的一侧连通有第二排气管，并且第二排气管远离干燥箱的一端贯穿固定箱并延伸至固定箱的内腔，所述第二排气管延伸至固定箱的一端与输出管的一侧连通，所述箱体的底部连通有集气管，所述集气管远离箱体的一端依次贯穿收集箱和第一冷凝箱并延伸至第一冷凝箱的内腔。
优选的，所述箱体内腔的底部通过支撑杆转动连接有第三皮带轮，所述第三皮带轮的背面固定连接有第一齿轮。
优选的，所述箱体内腔的底部且位于第一齿轮的一侧通过支撑杆转动连接有第二齿轮，所述第二齿轮的表面通过齿带与第一齿轮的表面传动连接。
优选的，所述箱体内腔的底部固定连接有第二电机箱，并且第二电机箱内腔的顶部固定连接有第三电机，所述第三电机的输出轴固定连接有第四皮带轮，所述第四皮带轮的表面通过第二皮带与第三皮带轮的表面传动连接。
优选的，所述箱体的一侧且位于防护罩的顶部固定连接有水箱，并且水箱内腔的底部固定连接有水泵，所述水泵的出水口连通有排水管，所述排水管远离水泵的一端一侧贯穿箱体和罐体并延伸至罐体的内腔。
优选的，所述箱体的一侧连通有进料嘴，所述箱体的一侧且位于进料嘴的下方连通有出料嘴，所述罐体的底部连通有出料斗，并且出料斗的表面设置有电磁阀。
另一方面，本发明还提供了一种防堵的污泥处理方法，将污泥通过进料嘴47倒入罐体19，随后使用者打开热风机22，热风机22将热风从喷头25传到罐体19内，这样既可对污泥烘干，待烘干完成之后，使用者启动第一电机10，第一电机10启动后，第一电机10的输出轴带动第一皮带轮5转动，第一皮带轮5转动带动皮带12转动，皮带12转动带动第二皮带轮11转动第一转动杆4转动，第一转动杆4转动带动第一圆盘6转动，第一圆盘6转动带动活动杆7活动，活动杆7活动带动连接杆8左右运动，然而启动第二电机16，第二电机16的输出轴带动第二转动杆17转动，第二转动杆17转动带动搅拌杆20转动，这样搅拌杆20做左右转动，从而搅拌杆20将烘干后的污泥搅碎，随后打开电磁阀搅碎后的污泥从出料斗49通入到齿带39上，齿带39将搅碎后的污泥从出料嘴48排出。
有益效果
本发明提供了一种防堵的污泥处理设备。具备以下有益效果：
(1)、该防堵的污泥处理设备，通过连接杆的一端固定连接第一滑杆，箱体的一侧且位于第一滑板的一侧固定连接有第一电机，并且第一电机的输出轴固定连接有第二皮带轮，第二皮带轮的表面通过第一皮带与第一皮带轮的表面传动连接，箱体的一侧且位于第一滑板的另一侧固定连接有竖板，竖板的一侧开设有与第一滑杆相配合使用的滑槽，可使污泥处理设备起到防堵的作用，在污泥处理的过程中达到均匀的效果，减少了不必要的浪费，降低了使用者的劳动成本，提高了使用者的工作效率。
(2)、该防堵的污泥处理设备，通过固定板的一侧开设有与第二滑杆相配合使用的滑槽，第二转动杆远离第一电机箱的一端贯穿罐体并延伸至罐体的内腔，第二转动杆延伸至罐体内腔的表面固定连接有搅拌杆，第二转动杆延伸至罐体内腔的一端通过轴承与罐体内腔的一侧转动连接，搅拌效果更佳。
(3)、该防堵的污泥处理设备，通过箱体的顶部固定连接有固定箱，并且固定箱内腔的顶部固定连接有热风机，热风机的底部连通有输出管，输出管远离热风机的一端依次贯穿固定箱和箱体并延伸至箱体的内腔，输出管延伸至箱体内腔的一端连通有连接软管，并且连接软管远离输出管的一端依次贯穿箱体和罐体并延伸至罐体的内腔，连接软管延伸至罐体内腔的一端连通有喷头，起到了烘干的效果。
(4)、该防堵的污泥处理设备，通过箱体的顶部且位于固定箱的一侧固定连接有收集箱，收集箱内腔的顶部固定连接有第一冷凝箱，收集箱内腔的两侧之间且位于第一冷凝箱的底部固定连接有第二冷凝箱，收集箱内腔的底部固定连接有集水箱，第一冷凝箱的底部通过连通管和第二冷凝箱的顶部连通，并且第二冷凝箱的底部通过连通管和集水箱的顶部连通，集水箱的一侧开设有排水口，达到了节能环保的作用。
(5)、该防堵的污泥处理设备，通过箱体内腔的底部且位于第一齿轮的一侧通过支撑杆转动连接有第二齿轮，第二齿轮的表面通过齿带与第一齿轮的表面传动连接，出料速度快。
(6)、该防堵的污泥处理设备，通过箱体内腔的底部固定连接有第二电机箱，并且第二电机箱内腔的顶部固定连接有第三电机，第三电机的输出轴固定连接有第四皮带轮，第四皮带轮的表面通过第二皮带与第三皮带轮的表面传动连接，出料效果好。
(7)、该防堵的污泥处理设备，通过第二冷凝箱的一侧连通有第一排气管，第一排气管远离第二冷凝箱的一端依次贯穿干燥箱和收集箱并延伸至干燥箱的内腔，干燥箱的一侧连通有第二排气管，并且第二排气管远离干燥箱的一端贯穿固定箱并延伸至固定箱的内腔，第二排气管延伸至固定箱的一端与输出管的一侧连通，箱体的底部连通有集气管，集气管远离箱体的一端依次贯穿收集箱和第一冷凝箱并延伸至第一冷凝箱的内腔，使污泥处理设备更加稳定。（发明人孙学明;李国忠）
