申请日2020.01.22
公开(公告)日2020.05.05
IPC分类号C02F11/13; B01D45/16
摘要
本发明涉及一种真空低温回收能量间接污泥干化装置和方法，干化机的废蒸气从出口排出，通过废蒸气管道依次经过除尘器和抽吸设备后发生闪蒸，温度和压力升高，再进入换热器的热侧进口。通过将闪蒸后升温升压的废蒸汽与通过干化机后的冷却工质在换热器中进行换热实现余热的利用。本发明的污泥干化装置能够对废蒸气的热能进行有效的利用，减少了干化机热源的能耗，降低了运行成本。
权利要求书

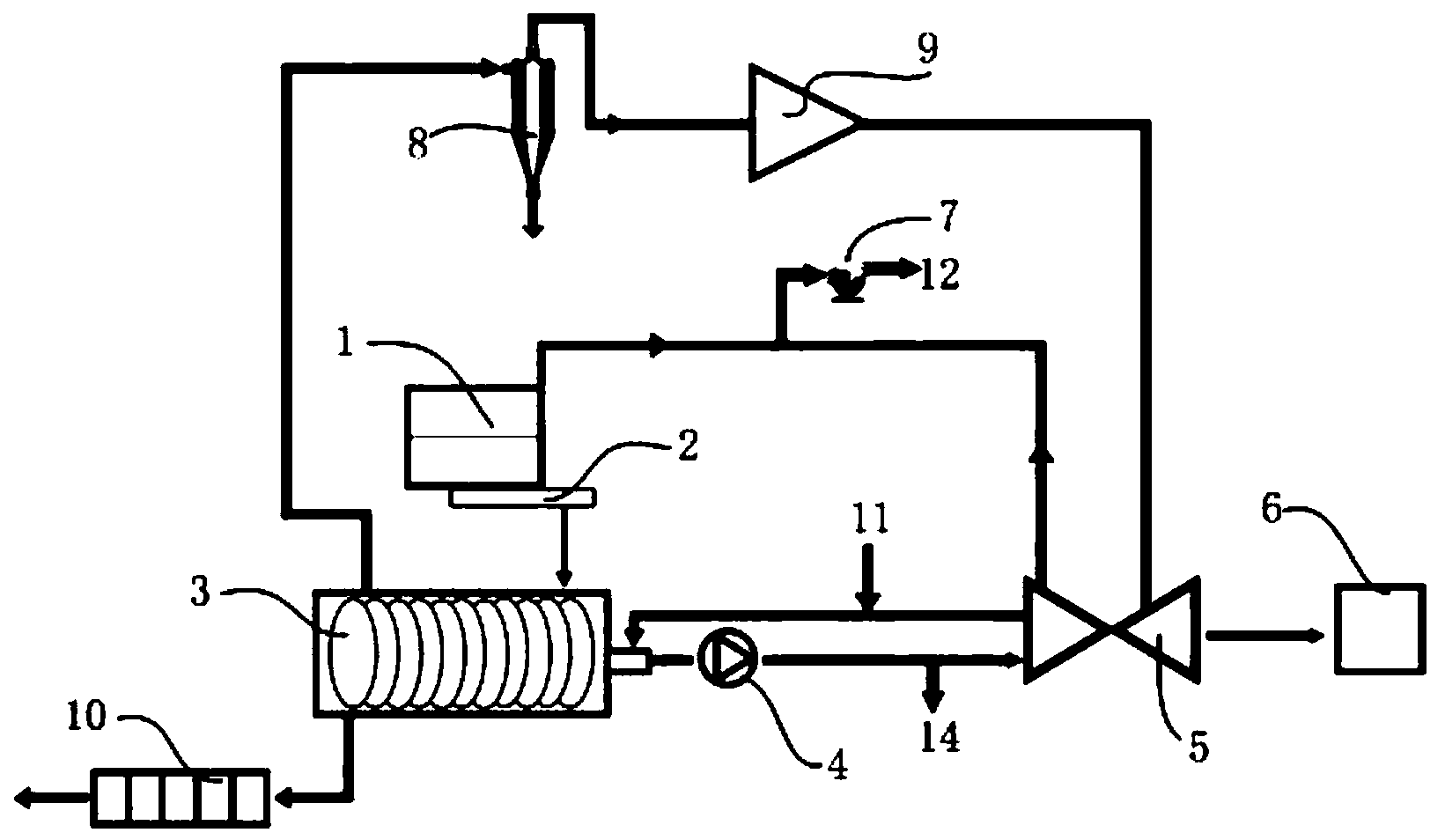

1.一种真空低温回收能量间接污泥干化装置，包括：
用于干化污泥的干化机，干化机包括污泥进口、污泥出口、废蒸气出口、热工质进口和热工质出口，
其特征在于还包括：
换热器，换热器包括用于换热的热侧和冷侧，热侧包括热侧进口、热侧废水出口和热侧不凝气出口，冷侧包括冷侧进口和冷侧出口，
干化机的热工质进口、热工质出口与换热器的冷侧出口、冷侧进口通过管道连接构成循环管路，
干化机的废蒸气出口通过废蒸气管道依次经过除尘器和抽吸设备后与换热器的热侧进口连接，使得废蒸汽在换热器热侧对冷侧的热工质进行加热。
2.如权利要求1所述的真空低温回收能量间接污泥干化装置，其特征在于还包括用于储存污泥的污泥容器和用于输送污泥的污泥输送机，污泥容器通过管道经污泥输送机后与干化机的污泥进口连接。
3.如权利要求2所述的真空低温回收能量间接污泥干化装置，其特征在于污泥容器和换热器的热侧不凝气出口通过管道与风机连接进行排气。
4.如权利要求1所述的真空低温回收能量间接污泥干化装置，其特征在于包括干污泥料仓，干化机的污泥出口通过管道与干污泥料仓连接，以输送污泥至干污泥料仓。
5.如权利要求1所述的真空低温回收能量间接污泥干化装置，其特征在于还包括热媒进口管，外部热源管端与废蒸气管道合并后与所述的热侧进口连接。
6.如权利要求1所述的热泵回收废蒸汽能量的间接污泥干化装置，其特征在于所述的循环管路上连接有用于补充热工质的循环进口支管和循环出口支管。
7.如权利要求1所述的真空低温回收能量间接污泥干化装置，其特征在于所述的干化机采用圆盘干化机、线性干化机、桨叶干化机或薄层干化机。
8.如权利要求1所述的真空低温回收能量间接污泥干化装置，其特征在于所述的循环管路上设置循环水泵或循环蒸汽压缩机对管内进行加压。
9.如权利要求1所述的真空低温回收能量间接污泥干化装置，其特征在于所述的抽吸设备采用真空泵或蒸汽压缩机。
10.一种真空低温回收能量间接污泥干化方法，采用权利要求1~9任一所述的真空低温回收能量间接污泥干化装置，
污泥由干化机干化后产生的废蒸气由废蒸气出口排出，热工质由干化机的热工质进口进入对污泥进行换热冷却后由热工质出口排出，
其特征在于：
废蒸气由抽吸设备的抽吸作用，依次通过管道进行步骤a和b的处理：
a.进入除尘器除尘，
b.进入换热器，加热来自干化机热工质出口的热工质，
经过加热的热工质回到干化机中对于污泥进行加热。
说明书
一种真空低温回收能量间接污泥干化装置和方法
技术领域
本发明涉及污泥的处理装置和方法，具体涉及真空低温回收能量间接污泥干化装置和方法。
背景技术
污水处理的一种污水处理量越来越大，产生的污泥量也是越来越大，目前污水处理每年产生的污泥量要达到5000多万吨。但是现有的污泥处理处置的运行成本太高，给治理污泥带来的社会经济压力也非常巨大。污泥处理处置中最重要的环节就是减量化，这个环节占的投资比例最大，运行成本最高。目前主要是通过干化的技术来去除污泥中的水分以实现污泥减量化。干化技术又分为直接干化和间接干化。直接干化热效率低，而且运行维护复杂，内部正压，设备容易腐蚀，臭气容易溢出，环境不友好。间接干化更加稳定，热效率高，内部负压，没有臭气溢出，环境友好，是中大型污泥处理处置项目的首选工艺。不过间接干化需要高品位热源，如果没有废热，需要通过燃气或电锅炉产生热源。运行成本高，这是间接干化的最大弊端。对于没有废热的项目，项目运行经济压力很大。
发明内容
本发明的主要目的之一在于降低污泥干化设备热源能耗高的问题。
为了实现上述目的，本发明提供一种污泥干化装置，包括：
用于干化污泥的干化机，干化机包括污泥进口、污泥出口、废蒸气出口、热工质进口和热工质出口，
换热器，换热器包括用于换热的热侧和冷侧，热侧包括热侧进口、热侧废水出口和热侧不凝气出口，冷侧包括冷侧进口和冷侧出口，
干化机的热工质进口、热工质出口与换热器的冷侧出口、冷侧进口通过管道连接构成循环管路，
干化机的废蒸气出口通过废蒸气管道依次经过除尘器和抽吸设备后与换热器的热侧进口连接，使得废蒸汽在换热器热侧对冷侧的热工质进行加热。
上述污泥干化装置还具有如下优化结构：
污泥干化装置还可以包括用于储存污泥的污泥容器和用于输送污泥的污泥输送机，污泥容器通过管道经污泥输送机后与干化机的污泥进口连接。
换热器的热侧不凝气出口与风机进口通过管道连接。
污泥干化装置还可以包括干污泥料仓，干化机的污泥出口通过管道与干污泥料仓连接，以输送污泥至干污泥料仓。
污泥干化装置还进一步还包括热媒进口管，外部热源管端与废蒸气管道合并后与所述的热侧进口连接。
所述的循环管路上连接有用于补充热工质的循环进口支管和循环出口支管。
干化机采用圆盘干化机、线性干化机、桨叶干化机或薄层干化机。
所述的循环管路上设置循环水泵或循环蒸汽压缩机对管内进行加压。
所述的抽吸设备采用真空泵或蒸汽压缩机。
本发明还涉及一种真空低温回收能量间接污泥干化方法，采用上述的真空低温回收能量间接污泥干化装置，
污泥由干化机干化后产生的废蒸气由废蒸气出口排出，热工质由干化机的热工质进口进入对污泥进行换热冷却后由热工质出口排出，
废蒸气由抽吸设备的抽吸作用，依次通过管道进行步骤a和b的处理：
a.进入除尘器除尘，
b.进入换热器，加热来自干化机热工质出口的热工质，
经过加热的热工质回到干化机中对于污泥进行加热。
本发明专利利用真空泵或者压缩机抽吸低温低压的蒸汽，该部分蒸汽排出后压力升高，发生闪蒸，转化成高温高压的蒸汽，这部分蒸汽在换热器两侧跟循环热水(或者循环蒸汽)形成温度差，将热量传递给循环热水(或者循环蒸汽)。
本发明的污泥干化装置能够对废蒸气的热能进行有效的利用，减少了干化机热源的能耗，降低了运行成本。（发明人石文政）
