申请日2020.02.20
公开(公告)日2020.05.29
IPC分类号C02F11/121; C02F11/122; C02F11/143; C02F11/14
摘要
本发明公开了一种底泥压榨综合处理系统，包括处理主体，所述处理主体包括外壳和底座，所述外壳上端设置有砂石分离装置，所述底座内从上至下依次设置有连通于砂石垃圾分离装置的污泥处理池、连通于污泥处理池的板框压滤机，所述砂石垃圾分离装置包括固定连接于外壳的高频振动机，所述底座位于壳体内且独立于壳体，所述污泥处理池与板框压滤机固定于底座内部，所述底座与外壳之间可拆卸连接有连接机构，所述外壳外壁设置有传送装置，所述传送装置上端置于外壳上开口上方。本发明提供了便于将处理主体根据实际工程进行更换位置，降低建设成本的一种底泥压榨综合处理系统。
权利要求书

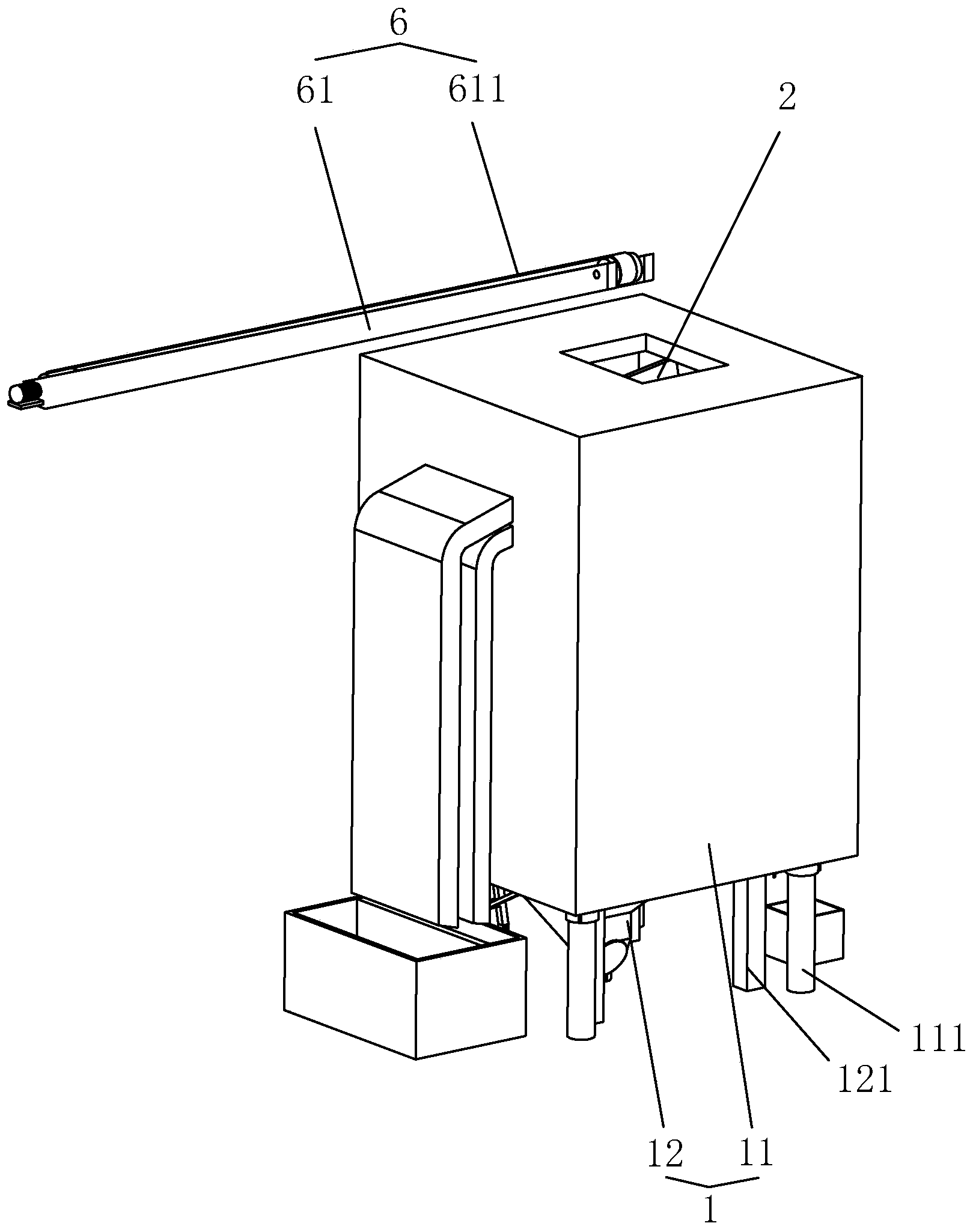

1.一种底泥压榨综合处理系统，其特征是：包括处理主体(1)，所述处理主体(1)包括外壳(11)和底座(12)，所述外壳(11)上端设置有砂石分离装置(2)，所述底座(12)内从上至下依次设置有连通于砂石分离装置(2)的污泥处理池(3)、连通于污泥处理池(3)的板框压滤机(4)，所述砂石分离装置(2)包括固定连接于外壳(11)的高频振动机(21)，所述底座(12)位于外壳(11)内且独立于外壳(11)，所述污泥处理池(3)与板框压滤机(4)固定于底座(12)内部，所述底座(12)与外壳(11)之间可拆卸连接有连接机构(5)，所述外壳(11)外壁设置有传送装置(6)，所述传送装置(6)上端置于外壳(11)上开口上方。
2.根据权利要求1所述的一种底泥压榨综合处理系统，其特征是：所述高频振动机(21)包括分离壳体(211)、设置于分离壳体(211)内且呈倾斜的过滤层(212)、连接于分离壳体(211)的振动机(213)，所述分离壳体(211)和外壳(11)上端面均呈上开口设置，所述分离壳体(211)位于过滤层(212)下方开设有底泥出口(7)，所述分离壳体(211)侧壁开设有连通于过滤层(212)上方的杂质出口(8)。
3.根据权利要求2所述的一种底泥压榨综合处理系统，其特征是：所述污泥处理池(3)的上端连通于底泥出口(7)，所述底座(12)连接有连通于污泥处理池(3)的助剂添加装置(9)，所述助剂添加装置(9)包括连接于底座(12)的料斗(91)、连通于料斗(91)和污泥处理池(3)的连通管(92)、设置于连通管(92)的调节阀(93)。
4.根据权利要求3所述的一种底泥压榨综合处理系统，其特征是：所述污泥处理池(3)内设置有搅拌机(10)。
5.根据权利要求3所述的一种底泥压榨综合处理系统，其特征是：所述污泥处理池(3)底部设置有排放口(31)，所述排放口(31)设置有输出管(32)，所述输出管(32)上设置有输出阀(33)，所述输出管(32)远离排放口(31)一端连通于板框压滤机(4)的进口。
6.根据权利要求5所述的一种底泥压榨综合处理系统，其特征是：所述底座(12)位于板框压滤机(4)下方设置有泥饼框(16)，所述泥饼框(16)与板框压滤机(4)下方之间设置有接水盘(17)，所述接水盘(17)沿水平方向滑动连接于底座(12)，所述泥饼框(16)滑动连接于底座(12)。
7.根据权利要求6所述的一种底泥压榨综合处理系统，其特征是：所述泥饼框(16)内壁呈朝向中心倾斜，所述泥饼框(16)位于内壁最低点处转动连接有一根输送螺杆(18)，所述输送螺杆(18)外壁一体成型有呈螺旋的切片。
8.根据权利要求1所述的一种底泥压榨综合处理系统，其特征是：所述连接机构(5)包括铰接于底座(12)底端且用于套设外壳(11)底部的多根连接柱(51)、螺纹连接于外壳(11)底部且位于连接柱(51)上下对连接柱(51)起到夹紧作用的夹紧块(52)。
9.根据权利要求2所述的一种底泥压榨综合处理系统，其特征是：所述处理主体(1)并列设置有多组，所述传送装置(6)包括呈倾斜的上料输送机(61)、一端位于上料输送机(61)上端下方且循环转动有呈水平的送料皮带(621)的送料输送机(62)、沿平行于送料皮带(621)输送方向滑动连接于送料输送机(62)的分料输送机(63)，所述分料输送机(63)包括循环转动的分料皮带(634)、抬升送料皮带(621)且与分料皮带(634)形成高度差并使底泥下落至分料皮带(634)并实现输送至其中一个外壳(11)上开口的分断组件(21)。
说明书
一种底泥压榨综合处理系统
技术领域
本发明涉及疏浚工程，特别涉及一种底泥压榨综合处理系统。
背景技术
随着我国经济的发展和城镇化进程的推进，沿河镇街产生的工业废水、生活污水等大量排入，河流受到了严重的污染，严重破坏河流生态系统，影响居民生活，危害人体健康。目前我国大部分城市的河流都存在不同程度的污染，特别是工业发展比较发达的城市，其污染尤其突出。进入河道的污染物最后沉积到底泥中并逐渐富集，形成污染底泥，是河湖的关键内源污染物。清淤疏浚是目前国内治理河湖内源污染的主要措施，旨在清除河流、湖库水体中的污染底泥，减少河湖体内源污染物含量，提升河湖水质，改善水生态环境。
传统的河道淤泥处理技术，将底泥通过管道输送或槽罐车运送至底泥处理堆场进行后期处理，堆场上会进行开挖处理池、沉淀池，以及建造相应的建筑物进行设置板框机来对底泥进行干化处理，但是一旦一个工程结束则需要将堆场全部还原，而在一些小河道和小湖的处理过程中，如果每个工程都去建设相应的堆场则会增加很高的成本。
发明内容
本发明的目的是提供一种底泥压榨综合处理系统，便于将处理主体根据实际工程进行更换位置，降低建设的成本。
本发明的上述技术目的是通过以下技术方案得以实现的：一种底泥压榨综合处理系统，包括处理主体，所述处理主体包括外壳和底座，所述外壳上端设置有砂石分离装置，所述底座内从上至下依次设置有连通于砂石分离装置的污泥处理池、连通于污泥处理池的板框压滤机，所述砂石分离装置包括固定连接于外壳的高频振动机，所述底座位于外壳内且独立于外壳，所述污泥处理池与板框压滤机固定于底座内部，所述底座与外壳之间可拆卸连接有连接机构，所述外壳外壁设置有传送装置，所述传送装置上端置于外壳上开口上方。
通过采用上述技术方案，利用传送装置将河底的底泥向上输送至外壳的上开口，使底泥从外壳的上开口向下掉落至连接于外壳上端的高频振动机，依靠高频振动机将底泥中的固体垃圾和砂石能够被筛选出来，使呈流态的污泥掉落到污泥处理池内，在污泥处理池内进行处理和沉淀静置，从而能够去除污泥中的部分物质，再将污泥处理池内沉淀的底泥能够进入到板框压滤机内进行压滤，再将污泥压成泥饼，而利用连接机构能够将底座和外壳进行连接或脱离，因为高频振动机在振动筛选过程中将会产生强烈的振动，所以在正常处理时，将底座和外壳分离，从而使高频振动机不会对底座内的其他装置机构产生影响。而当一个工程完成之后，利用连接机构将底座和外壳连接起来，从而便于对整个系统装置进行搬运至另一个工程地点，降低每个工程的成本。
本发明进一步设置为：所述高频振动机包括分离壳体、设置于分离壳体内且呈倾斜的过滤层、连接于分离壳体的振动机，所述分离壳体和外壳上端面均呈上开口设置，所述分离壳体位于过滤层下方开设有底泥出口，所述分离壳体侧壁开设有连通于过滤层上方的杂质出口。
通过采用上述技术方案，在高频振动机的振动效果下，使底泥内的杂质从过滤层的表面向下滑落，并从杂质出口排出，而底泥则从过滤层内透过并从底泥出口排出并进入至污泥处理池内，避免固体杂质对底泥处理产生不利影响。
本发明进一步设置为：所述污泥处理池的上端连通于底泥出口，所述底座连接有连通于污泥处理池的助剂添加装置，所述助剂添加装置包括连接于底座的料斗、连通于料斗和污泥处理池的连通管、设置于连通管的调节阀。
通过采用上述技术方案，根据实际处理要求，将料斗内的助剂添加至污泥处理池内，从而对底泥进行处理，因为高频振动机位于污泥处理池的上方，则在自重作用下，底泥便能从分离壳体的底泥出口流出至污泥处理池内，无需使用动力设备进行泵入，降低了生产成本。
本发明进一步设置为：所述污泥处理池内设置有搅拌机。
通过采用上述技术方案，当在污泥处理池内添加助剂之后，依靠搅拌机能够使助剂和底泥充分搅拌混合，提升其利用率，达到更好的处理效果。
本发明进一步设置为：所述污泥处理池底部设置有排放口，所述排放口设置有输出管，所述输出管上设置有输出阀，所述输出管远离排放口一端连通于板框压滤机的进口。
通过采用上述技术方案，当污泥处理池内完成底泥处理之后，依靠输出管将底泥送入至板框压滤机内进行压滤，从而使底泥被压干成泥饼，便于后期的重复利用。
本发明进一步设置为：所述底座位于板框压滤机下方设置有泥饼框，所述泥饼框与板框压滤机下方之间设置有接水盘，所述接水盘沿水平方向滑动连接于底座，所述泥饼框滑动连接于底座。
通过采用上述技术方案，利用泥饼框对板框压滤机产生的泥饼进行收集，但是因为在板框压滤机的压滤过程中会产生余水，在输送管道使用时间增长后，余水则容易向下滴落，而还在压滤过程中时，则将接水盘置于压滤机的下方，从而能够对产生的外部余水进行收集，避免这部分余水会掉落到泥饼框内而重新浸湿泥饼。
本发明进一步设置为：所述泥饼框内壁呈朝向中心倾斜，所述泥饼框位于内壁最低点处转动连接有一根输送螺杆，所述输送螺杆外壁一体成型有呈螺旋的切片。
通过采用上述技术方案，当泥饼框内收集到一定量时，启动输送螺杆，能够对泥饼进一步绞碎并向外输送。
本发明进一步设置为：所述连接机构包括铰接于底座底端且用于套设外壳底部的多根连接柱、螺纹连接于外壳底部且位于连接柱上下对连接柱起到夹紧作用的夹紧块。
通过采用上述技术方案，当需要连接底座和外壳时，转动连接柱，使连接柱能够套设于外壳底部，并转动夹紧块，利用夹紧块对连接柱起到夹紧作用，从而使外壳和底座能够同步搬运和移动。
本发明进一步设置为：所述处理主体并列设置有多组，所述传送装置包括呈倾斜的上料输送机、一端位于上料输送机上端下方且循环转动有呈水平的送料皮带的送料输送机、沿平行于送料皮带输送方向滑动连接于送料输送机的分料输送机，所述分料输送机包括循环转动的分料皮带、抬升送料皮带且与分料皮带形成高度差并使底泥下落至分料皮带并实现输送至其中一个外壳上开口的分断组件。
通过采用上述技术方案，根据实际工程的大小，选择设置多组处理主体，利用连接装置将底泥向不同的处理主体内进行分配，首先依靠上料输送机将底泥向上输送至送料输送机，再依靠滑动连接于送料输送机的分料输送机将底泥分配至每一个处理主体内，从而能够提升底泥的处理量，并便于进行输送分配。
综上所述，本发明具有以下有益效果：使整个处理系统可集中于一起，并便于在不同工程之间进行移动搬运，降低了处理成本，并且依靠连接机构使高频振动机不会影响污泥处理池和板框压滤机对底泥进行处理，从而提升对底泥的处理效果。（发明人卢元均;徐岗;简明珠;朱跃菲;向守亮;潘骏）
