申请日2020.03.06
公开(公告)日2020.06.02
IPC分类号E03F5/00; E03F5/10; B01D29/56; B01D29/64
摘要
本发明公开了雨污分流智慧截污井，包括副井、主井、进液机构和固定机构，所述副井设置在主井的上方，所述副井的侧面连接有两组对称设置的固定机构，且固定机构的底端连接有主井，所述副井通过连通机构与主井连通，所述副井和主井的顶端均通过多组沉头螺栓连接有盖板，所述副井和主井的盖板的顶端连通有进液机构，所述副井的盖板的顶端连接有搅拌机构和加液机构，所述副井的内壁粘接有圆形固定架，且圆形固定架的顶端粘接有过滤网，所述主井的内壁粘接有倾斜过滤架和水平过滤架，所述倾斜过滤架和水平过滤架的顶端均粘接有过滤网。该雨污分流智慧截污井，不仅能够进行分流分液处理，还能进行对液体多层级处理。
权利要求书

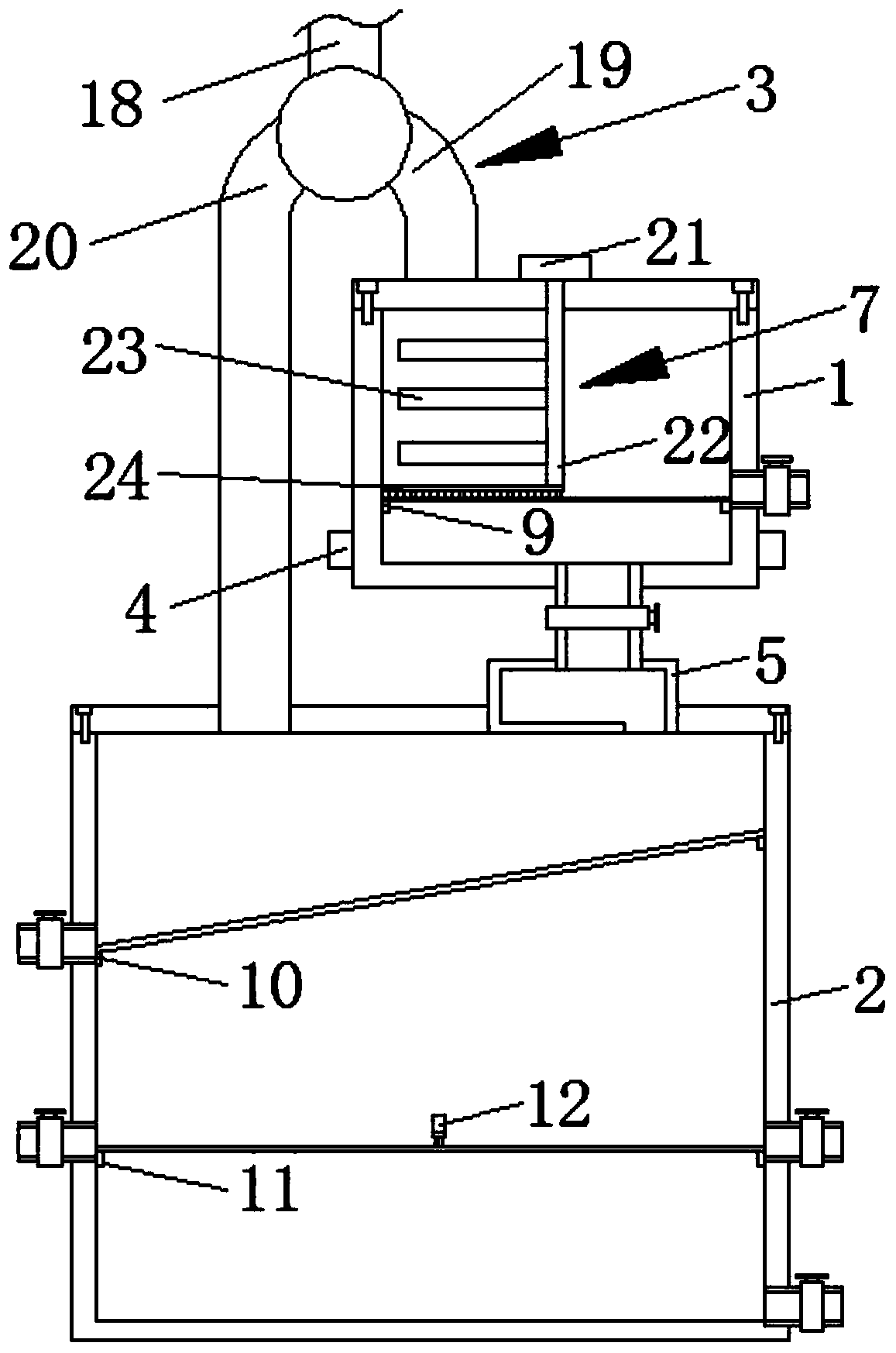

1.雨污分流智慧截污井，包括副井(1)、主井(2)、进液机构(3)和固定机构(4)，其特征在于：所述副井(1)设置在主井(2)的上方，所述副井(1)的侧面连接有两组对称设置的固定机构(4)，且固定机构(4)的底端连接有主井(2)，所述副井(1)通过连通机构(5)与主井(2)连通，所述副井(1)和主井(2)的顶端均通过多组沉头螺栓连接有盖板，所述副井(1)和主井(2)的盖板的顶端连通有进液机构(3);
所述副井(1)的盖板的顶端连接有搅拌机构(7)和加液机构(8)，所述副井(1)的内壁粘接有圆形固定架(9)，且圆形固定架(9)的顶端粘接有过滤网;
所述主井(2)的内壁粘接有倾斜过滤架(10)和水平过滤架(11)，所述倾斜过滤架(10)和水平过滤架(11)的顶端均粘接有过滤网，所述水平过滤架(11)的顶端连接有清扫机构(12)，所述主井(2)的侧面还连通有外部的出液设备。
2.根据权利要求1所述的雨污分流智慧截污井，其特征在于：所述固定机构(4)包括卡板(13)、竖杆(14)和连接板(15)，所述副井(1)设置为桶体，所述主井(2)设置为箱体，所述副井(1)下半部的外周通过多组沉头螺栓连接有适配的卡板(13)，所述卡板(13)的底端焊接有两组竖杆(14)，所述竖杆(14)的底端焊接有连接板(15)，所述连接板(15)通过两组连接螺栓与主井(2)的盖板连接。
3.根据权利要求1所述的雨污分流智慧截污井，其特征在于：所述连通机构(5)包括出液管(16)和储液箱(17)，所述副井(1)通过带有电磁阀的出液管(16)与储液箱(17)连通，所述储液箱(17)的下半部的外周与主井(2)的盖板的进液通道内壁通过黏胶粘接固定，所述储液箱(17)的底端还挖设有出液通道。
4.根据权利要求1所述的雨污分流智慧截污井，其特征在于：所述进液机构(3)包括进液管(18)、污水管(19)和雨水管(20)，所述主井(2)的盖板的顶端连通有雨水管(20)，所述副井(1)的盖板的顶端连通有污水管(19)，所述雨水管(20)和污水管(19)通过三通阀与外部的进液管(18)连通。
5.根据权利要求1所述的雨污分流智慧截污井，其特征在于：所述搅拌机构(7)包括旋转电机(21)、搅拌轴(22)、搅拌叶(23)和转板(24)，所述副井(1)的盖板的顶端通过螺钉连接有旋转电机(21)，且旋转电机(21)的输出轴通过联轴器连接有搅拌轴(22)，且搅拌轴(22)贯穿副井(1)的盖板，所述搅拌轴(22)的外周焊接有多组等距排列的搅拌叶(23)，所述搅拌轴(22)的底端焊接有转板(24)，且转板(24)的底端粘接有毛刷，且毛刷的刷毛抵触圆形固定架(9)的过滤网。
6.根据权利要求1所述的雨污分流智慧截污井，其特征在于：所述加液机构(8)包括立板(25)、上卡环(26)、下卡环(27)和加液瓶(28)，所述立板(25)通过黏胶粘接在副井(1)的盖板的顶端，所述立板(25)的侧面粘接有上卡环(26)，所述立板(25)还通过焊接的连板(30)连接有下卡环(27)，上卡环(26)和下卡环(27)之间设置有加液瓶(28)，所述加液瓶(28)通过带有电磁阀的通液管与副井(1)的盖板连通。
7.根据权利要求1所述的雨污分流智慧截污井，其特征在于：所述清扫机构(12)包括直线往复电机(29)和连板(30)，两组所述直线往复电机(29)的固定部均通过多组沉头螺栓连接在水平过滤架(11)的两组横向部的顶端，两组直线往复电机(29)的移动部的顶端粘接有连板(30)，所述连板(30)的底端连接有与过滤网抵触的另一组毛刷。
8.根据权利要求1所述的雨污分流智慧截污井，其特征在于：所述副井(1)的圆形固定架(9)、主井(2)的倾斜固定架和主井(2)的水平固定架均连通有相对应的带有电磁阀的出料管，且出料管的底端均设置在相对应的过滤网的下方，所述圆形固定架(9)、倾斜过滤架(10)和水平过滤架(11)的过滤网的目数依次增多。
说明书
雨污分流智慧截污井
技术领域
本发明属于截污井技术领域，具体涉及雨污分流智慧截污井。
背景技术
截污井通常应用在河涌外场地。传统的截污井的井墙为砖砌或混凝土。该截污井晴天时，污水从进水管流入截污井的底部空腔内，再通过截污管接入污水管网;雨天时，雨水和污水从进水管混合流入截污井内，一部分通过截污管排走，其余则通过溢流管排入河涌等水体。当同时流入大量雨水时，传统的截污井的分流效果不佳，导致大量雨水流入污水处理厂，增加了污水处理厂的运行负荷。
因此针对这一现状，迫切需要设计和生产雨污分流智慧截污井，以满足实际使用的需要。
发明内容
本发明的目的在于提供雨污分流智慧截污井，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：雨污分流智慧截污井，包括副井、主井、进液机构和固定机构，所述副井设置在主井的上方，所述副井的侧面连接有两组对称设置的固定机构，且固定机构的底端连接有主井，所述副井通过连通机构与主井连通，所述副井和主井的顶端均通过多组沉头螺栓连接有盖板，所述副井和主井的盖板的顶端连通有进液机构;
所述副井的盖板的顶端连接有搅拌机构和加液机构，所述副井的内壁粘接有圆形固定架，且圆形固定架的顶端粘接有过滤网;
所述主井的内壁粘接有倾斜过滤架和水平过滤架，所述倾斜过滤架和水平过滤架的顶端均粘接有过滤网，所述水平过滤架的顶端连接有清扫机构，所述主井的侧面还连通有外部的出液设备。
优选的，所述固定机构包括卡板、竖杆和连接板，所述副井设置为桶体，所述主井设置为箱体，所述副井下半部的外周通过多组沉头螺栓连接有适配的卡板，所述卡板的底端焊接有两组竖杆，所述竖杆的底端焊接有连接板，所述连接板通过两组连接螺栓与主井的盖板连接。
优选的，所述连通机构包括出液管和储液箱，所述副井通过带有电磁阀的出液管与储液箱连通，所述储液箱的下半部的外周与主井的盖板的进液通道内壁通过黏胶粘接固定，所述储液箱的底端还挖设有出液通道。
优选的，所述进液机构包括进液管、污水管和雨水管，所述主井的盖板的顶端连通有雨水管，所述副井的盖板的顶端连通有污水管，所述雨水管和污水管通过三通阀与外部的进液管连通。
优选的，所述搅拌机构包括旋转电机、搅拌轴、搅拌叶和转板，所述副井的盖板的顶端通过螺钉连接有旋转电机，且旋转电机的输出轴通过联轴器连接有搅拌轴，且搅拌轴贯穿副井的盖板，所述搅拌轴的外周焊接有多组等距排列的搅拌叶，所述搅拌轴的底端焊接有转板，且转板的底端粘接有毛刷，且毛刷的刷毛抵触圆形固定架的过滤网。
优选的，所述加液机构包括立板、上卡环、下卡环和加液瓶，所述立板通过黏胶粘接在副井的盖板的顶端，所述立板的侧面粘接有上卡环，所述立板还通过焊接的连板连接有下卡环，上卡环和下卡环之间设置有加液瓶，所述加液瓶通过带有电磁阀的通液管与副井的盖板连通。
优选的，所述清扫机构包括直线往复电机和连板，两组所述直线往复电机的固定部均通过多组沉头螺栓连接在水平过滤架的两组横向部的顶端，两组直线往复电机的移动部的顶端粘接有连板，所述连板的底端连接有与过滤网抵触的另一组毛刷。
优选的，所述副井的圆形固定架、主井的倾斜固定架和主井的水平固定架均连通有相对应的带有电磁阀的出料管，且出料管的底端均设置在相对应的过滤网的下方，所述圆形固定架、倾斜过滤架和水平过滤架的过滤网的目数依次增多。
本发明的技术效果和优点：该雨污分流智慧截污井，进液机构的三通阀的设置，使得污水和雨水进行分流，避免雨水走污水通路，增加处理负担;副井的加液机构的加液瓶能够进行加液，辅助处理污水进行处理，搅拌机构的旋转电机带动搅拌轴转动，从而使得搅拌叶和转板转动，实现搅拌并清理圆形固定架的过滤网，从而提升处理效果;联通机构的出液管进行出液，储液箱的设置，能够保证液体从出液通道尽可能的落在倾斜过滤架的过滤网上;圆形固定架、倾斜固定架和水平固定架的过滤网进行依次过滤，清扫机构的直线往复电机的来回带动，使得毛刷清扫过滤网，避免过滤网发生完全堵塞，影响后续处理效果;该雨污分流智慧截污井，不仅能够进行分流分液处理，还能进行对液体多层级处理。(发明人刘飞;蔡立明;徐长清;叶建公;王锦田)
