申请日2020.03.27
公开(公告)日2020.06.12
IPC分类号G01N1/14
摘要
本发明公开了一种社区污水取样装置，机体内设有用于吸取污水的吸取机构，所述吸取机构之间设有用于产生吸取力的叶轮转动机构，所述吸取机构包括位于所述机体内的存储腔，所述存储腔内滑动安装有箱体，所述箱体下端左右对称固定有滑动条，所述滑动条均左右对称固定有滑动块，所述存储腔下端连通有共所述滑动条和滑动块滑动的限位槽，污水进入水管内被收集起来，收集好的污水可从装置后面取出，最后倒入清洁水，控制马达反转，使清洁水从水管流出，清洁水管内壁，加快了工作效率，减少了人工的劳累。
权利要求书
1.一种社区污水取样装置，包括机体，其特征在于：机体内设有用于吸取污水的吸取机构，所述吸取机构之间设有用于产生吸取力的叶轮转动机构，所述吸取机构包括位于所述机体内的存储腔，所述存储腔内滑动安装有箱体，所述箱体下端左右对称固定有滑动条，所述滑动条均左右对称固定有滑动块，所述存储腔下端连通有共所述滑动条和滑动块滑动的限位槽，所述箱体内舍友来口向上连通所述存储腔的储存槽，所述存储腔右端设有转动腔，所述转动腔下端设有扭簧槽，所述扭簧槽和所述转动腔之间转动安装有上下延伸的转动柱，所述转动柱向下延伸至所述扭簧槽内缠绕有扭簧槽，所述扭簧槽下端固定在所述扭簧槽下端壁上，所述转动柱向上延伸至所述转动腔内并内部设有前后相通的限位槽，所述转动柱上缠绕有伸入限位槽内的软管，所述软管下端伸出所述机体，所述机体内设有供所述软管伸出的第一凹槽，所述软管在所述机体外部固定有限位块，所述叶轮转动机构下端设有用于抬升井盖的抬升机构，所述机体下端设有用于使装置行走的行走机构。
2.根据权利要求1所述社区污水取样装置，其特征在于：所述叶轮转动机构包括位于所述存储腔和所述转动腔之间上部的椭圆形的椭圆腔，所述椭圆腔左右对称连通有连接管，左侧所述连接管向左延伸至所述存储腔内连接有伸入所述储存槽内的水管，右侧所述连接管延伸至所述转动腔内与所述软管上端连通，所述椭圆腔内设有与其椭圆形端壁配合的第一叶轮，所述第一叶轮下端配合有与其互呈九十度位置关系的第二叶轮，所述第二叶轮与所述椭圆腔椭圆形端壁配合，所述第一叶轮和所述第二叶轮均设有前后相通的流通孔，所述动力腔和所述椭圆腔之间转动安装有前后延伸的动力轴，所述动力轴向前延伸至所述椭圆腔内与所述第一叶轮固定连接，所述动力轴向后延伸至所述动力腔内并固定安装有第一齿轮，所述第一齿轮下端啮合有第二齿轮，所述第一齿轮后端设有固定在所述动力腔后端壁上且与所述动力轴动力连接的电机，所述动力腔和所述椭圆腔之间转动安装有前后延伸的驱动轴，所述驱动轴向前延伸至所述椭圆腔内与所述第二叶轮固定连接，所述驱动轴向后延伸至所述动力腔内与所述第二齿轮固定连接。
3.根据权利要求2所述社区污水取样装置，其特征在于：所述抬升机构包括位于所述椭圆腔下端的马达腔，所述马达腔下端设有开口向下连通所述机体外部的工作腔，所述工作腔和所述马达腔之间前后对称转动安装有上下延伸的螺纹轴，所述螺纹轴向上延伸至所述马达腔内并固定安装有第一皮带轮，所述第一皮带轮通过第一皮带动力连接，前侧所述第一皮带轮上端设有固定在前侧所述螺纹轴上的第一锥齿轮，所述第一锥齿轮左端啮合有第二锥齿轮，后侧所述第一皮带轮上端设有固定在所述马达腔后端壁上且与后侧所述螺纹轴动力连接的马达，所述螺纹轴向下延伸至所述工作腔内并螺纹配合有能够延伸出所述工作腔的螺纹套筒，所述螺纹套筒下端固定有电磁铁，所述螺纹套筒内设有与所述螺纹轴螺纹配合的螺纹槽，所述螺纹套筒外端固定有限位条，所述工作腔前后端壁对称固定有固定块，所述固定块内设有开口向内连通所述工作腔的滑动槽，所述限位条滑动安装于所述滑动槽内，所述马达左端设有传动腔，所述传动腔和所述马达之间转动安装有左右延伸的转动轴，所述转动轴向左延伸至所述传动腔内并固定安装有第二皮带轮，所述转动轴向右延伸至所述工作腔内并左右对称固定有能够缠绕在所述转动轴上的铁链，所述铁链外端均固定有，所述铁链内侧均固定有，所述传动腔和所述马达腔之间转动安装有左右延伸的连接轴，所述连接轴向右延伸至所述马达腔内与所述第二锥齿轮固定连接，所述连接轴向左延伸至所述传动腔内并固定安装有第三皮带轮，所述第三皮带轮和所述第二皮带通过第二皮带动力连接。
4.根据权利要求3所述社区污水取样装置，其特征在于：所述行走机构包括位于所述机体左右两端对称固定安装的固定轴，所述固定轴外端转动安装有轮子，所述机体下端前部左右对称转动安装有圆盘，所述圆盘下端均左右对称固定有连接板，所述连接板之间转动安装有自由轴，所述自由轴上固定安装有行走轮。

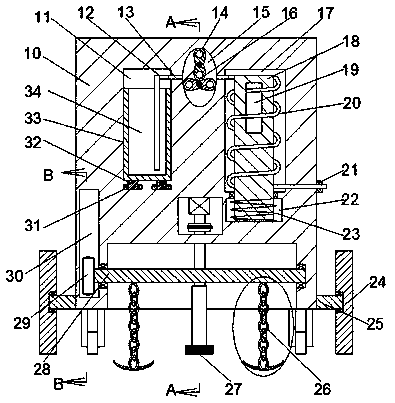

说明书
一种社区污水取样装置
技术领域
本发明涉及污水检测相关技术领域，具体地说是一种社区污水取样装置。
背景技术
污水是指受一定污染的来自生活和生产的排出水。丧失了原来使用功能的水简称为污水。主要是生活上使用后的水，其含有有机物较多，处理较易，污水是由于水里掺入了新的物质或者因为外界条件的变化，导致水变质不能继续保持原来的使用功能，根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类，生活中社区会产生许多污水，社区设有下水道，下水道上设有井盖，由于井盖和下水道端壁的紧密配合，环保工作人员无法打开井盖使常有的事情，导致了工作效率下降，人工使用工具操作不当容易受伤，造成很多不必要的发麻烦。
发明内容
针对上述技术的不足，本发明提出了一种社区污水取样装置，能够克服上述缺陷。
本发明的一种社区污水取样装置，包括机体，所述机体内设有用于吸取污水的吸取机构，所述吸取机构之间设有用于产生吸取力的叶轮转动机构，所述吸取机构包括位于所述机体内的存储腔，所述存储腔内滑动安装有箱体，所述箱体下端左右对称固定有滑动条，所述滑动条均左右对称固定有滑动块，所述存储腔下端连通有共所述滑动条和滑动块滑动的限位槽，所述箱体内舍友来口向上连通所述存储腔的储存槽，所述存储腔右端设有转动腔，所述转动腔下端设有扭簧槽，所述扭簧槽和所述转动腔之间转动安装有上下延伸的转动柱，所述转动柱向下延伸至所述扭簧槽内缠绕有扭簧槽，所述扭簧槽下端固定在所述扭簧槽下端壁上，所述转动柱向上延伸至所述转动腔内并内部设有前后相通的限位槽，所述转动柱上缠绕有伸入限位槽内的软管，所述软管下端伸出所述机体，所述机体内设有供所述软管伸出的第一凹槽，所述软管在所述机体外部固定有限位块，所述叶轮转动机构下端设有用于抬升井盖的抬升机构，所述机体下端设有用于使装置行走的行走机构。
优选地，所述叶轮转动机构包括位于所述存储腔和所述转动腔之间上部的椭圆形的椭圆腔，所述椭圆腔左右对称连通有连接管，左侧所述连接管向左延伸至所述存储腔内连接有伸入所述储存槽内的水管，右侧所述连接管延伸至所述转动腔内与所述软管上端连通，所述椭圆腔内设有与其椭圆形端壁配合的第一叶轮，所述第一叶轮下端配合有与其互呈九十度位置关系的第二叶轮，所述第二叶轮与所述椭圆腔椭圆形端壁配合，所述第一叶轮和所述第二叶轮均设有前后相通的流通孔，所述动力腔和所述椭圆腔之间转动安装有前后延伸的动力轴，所述动力轴向前延伸至所述椭圆腔内与所述第一叶轮固定连接，所述动力轴向后延伸至所述动力腔内并固定安装有第一齿轮，所述第一齿轮下端啮合有第二齿轮，所述第一齿轮后端设有固定在所述动力腔后端壁上且与所述动力轴动力连接的电机，所述动力腔和所述椭圆腔之间转动安装有前后延伸的驱动轴，所述驱动轴向前延伸至所述椭圆腔内与所述第二叶轮固定连接，所述驱动轴向后延伸至所述动力腔内与所述第二齿轮固定连接。
优选地，所述抬升机构包括位于所述椭圆腔下端的马达腔，所述马达腔下端设有开口向下连通所述机体外部的工作腔，所述工作腔和所述马达腔之间前后对称转动安装有上下延伸的螺纹轴，所述螺纹轴向上延伸至所述马达腔内并固定安装有第一皮带轮，所述第一皮带轮通过第一皮带动力连接，前侧所述第一皮带轮上端设有固定在前侧所述螺纹轴上的第一锥齿轮，所述第一锥齿轮左端啮合有第二锥齿轮，后侧所述第一皮带轮上端设有固定在所述马达腔后端壁上且与后侧所述螺纹轴动力连接的马达，所述螺纹轴向下延伸至所述工作腔内并螺纹配合有能够延伸出所述工作腔的螺纹套筒，所述螺纹套筒下端固定有电磁铁，所述螺纹套筒内设有与所述螺纹轴螺纹配合的螺纹槽，所述螺纹套筒外端固定有限位条，所述工作腔前后端壁对称固定有固定块，所述固定块内设有开口向内连通所述工作腔的滑动槽，所述限位条滑动安装于所述滑动槽内，所述马达左端设有传动腔，所述传动腔和所述马达之间转动安装有左右延伸的转动轴，所述转动轴向左延伸至所述传动腔内并固定安装有第二皮带轮，所述转动轴向右延伸至所述工作腔内并左右对称固定有能够缠绕在所述转动轴上的铁链，所述铁链外端均固定有，所述铁链内侧均固定有，所述传动腔和所述马达腔之间转动安装有左右延伸的连接轴，所述连接轴向右延伸至所述马达腔内与所述第二锥齿轮固定连接，所述连接轴向左延伸至所述传动腔内并固定安装有第三皮带轮，所述第三皮带轮和所述第二皮带通过第二皮带动力连接。
优选地，所述行走机构包括位于所述机体左右两端对称固定安装的固定轴，所述固定轴外端转动安装有轮子，所述机体下端前部左右对称转动安装有圆盘，所述圆盘下端均左右对称固定有连接板，所述连接板之间转动安装有自由轴，所述自由轴上固定安装有行走轮。
有益效果为：本发明结构简单，工作时通过释放铁链到井盖表面，手动放入带有钩子的铁链，同时会伸出带有电磁铁的杆，从而四个方向一同发力，使井盖被取出，推动装置，从侧面手动使水管伸出，进行通过叶轮的转动，使污水进入水管内被收集起来，收集好的污水可从装置后面取出，最后倒入清洁水，控制马达反转，使清洁水从水管流出，清洁水管内壁，加快了工作效率，减少了人工的劳累。（发明人王凯）
