申请日20200417
公开(公告)日20200703
IPC分类号C02F1/50; C02F1/52; C02F1/00
摘要
本发明公开的一种新型净水工艺消毒剂及药剂投加系统，包括：至少一储液池、第一、第二、第三、第四循环主管道、主用输送泵、备用输送泵、第一、第二压力变送器、若干投加支路管道、若干电动流量调节阀、若干电磁流量计以及PLC控制器，PLC控制器分别与分别与所述主用输送泵、备用输送泵、第一、第二压力变送器、每一电动流量调节阀和每一电磁流量计连接。本发明可根据需要灵活调整加氯点和/或加药点，便于运行管理的调整，更好地适应生产实际。
权利要求书
1.一种新型净水工艺消毒剂及药剂投加系统，其特征在于，包括：
至少一用于存放消毒剂或药剂的储液池;
第一、第二、第三、第四循环主管道，所述第一循环主管道的中部分别通过一旁路支管道与每一储液池的出液口连接，所述第二、第三循环主管道的一端分别连接至所述第四循环主管道的一端上，所述第四循环主管道的另一端延伸至位于每一储液池的上方;
一主用输送泵，所述主用输送泵的输送进液端与所述第一循环主管道的一端连接，其输送出液端分别并接在所述第二、第三循环主管道的另一端上;
一备用输送泵，所述备用输送泵的输送进液端与所述第一循环主管道的另一端连接，其输送出液端分别并接在所述第二、第三循环主管道的中部;
第一、第二压力变送器，所述第一、第二压力变送器分别安装在所述第二、第三循环主管道上;
若干投加支路管道，每一投加支路管道的一端分别并接在所述第二、第三循环主管道上，其另一端作为用于投加消毒剂或药剂的投加出液端;
若干电动流量调节阀，所述若干电动流量调节阀分别对应地安装在所述若干投加支路管道上;
若干电磁流量计，所述若干电磁流量计分别对应地安装在所述若干投加支路管道上;以及
一PLC控制器，所述PLC控制器分别与所述主用输送泵、备用输送泵、第一、第二压力变送器、每一电动流量调节阀和每一电磁流量计连接。
2.如权利要求1所述的新型净水工艺消毒剂及药剂投加系统，其特征在于，还包括一给水管，所述给水管的一端与压力供水装置的出水端连接，其另一端分别并接在所述第一循环主管道的两端上且位于所述主用输送泵、备用输送泵的输送进液端的前方;所述主用输送泵、备用输送泵的输送出液端的后侧还分别并接有一用于将冲洗后的废水排出的排水管。
3.如权利要求2所述的新型净水工艺消毒剂及药剂投加系统，其特征在于，所述给水管上还并接有至少一给水支管，所述给水支管的出水端延伸至位于所述储液池的上方，用于向所述储液池内加水。
4.如权利要求1所述的新型净水工艺消毒剂及药剂投加系统，其特征在于，在每一投加支路管道上位于所述电动流量调节阀处加装有一用于对所述电动流量调节阀进行检修的旁路检修阀组。
5.如权利要求1所述的新型净水工艺消毒剂及药剂投加系统，其特征在于，所述主用输送泵和备用输送泵为化工耐酸输送泵。
6.如权利要求1所述的新型净水工艺消毒剂及药剂投加系统，其特征在于，所述第一、第二压力变送器为变频式压力变送器。
说明书
一种新型净水工艺消毒剂及药剂投加系统
技术领域
本发明涉及净水工艺技术领域，尤其涉及一种新型净水工艺消毒剂及药剂投加系统。
背景技术
净水过程中消毒剂和药剂投加是非常重要的环节之一，加氯的主要作用是向水中注入消毒剂，同时也有一定的助凝作用，根据加氯位置和目的不同，净水中可分为前加氯和后加氯，药剂投加主要是絮凝剂投加，絮凝剂一般在常规处理工艺混合阶段投加。传统的前加氯和后加氯以及絮凝剂的投加均采用计量泵点对点投加，其优点在于便于精确控制加氯量和加药量。然而，生产实践经验证明，计量泵投加氯也有其显著的缺点，即由于需水量根据季节发生变化，且变幅较大，水厂的供水量也因此有较大变幅，使用计量泵加氯和加药的实际可调范围有限，往往无法完全适应这种水量变化，造成投加量不准确，进而影响消毒和絮凝效果。另一方面，对于有多条净水生产线的水厂而言，前加氯和后加氯以及加药需要配置相当数量的计量泵，规模较大的水厂有时需配置各类计量泵多达十几台甚至几十台，运行管理不便，且日常维护检修工作量大。
为此，申请人进行了有益的探索和尝试，找到了解决上述问题的办法，下面将要介绍的技术方案便是在这种背景下产生的。
发明内容
本发明所要解决的技术问题在于：针对现有技术的不足而提供一种新型净水工艺消毒剂及药剂投加系统。
本发明所要解决的技术问题可以采用如下技术方案来实现：

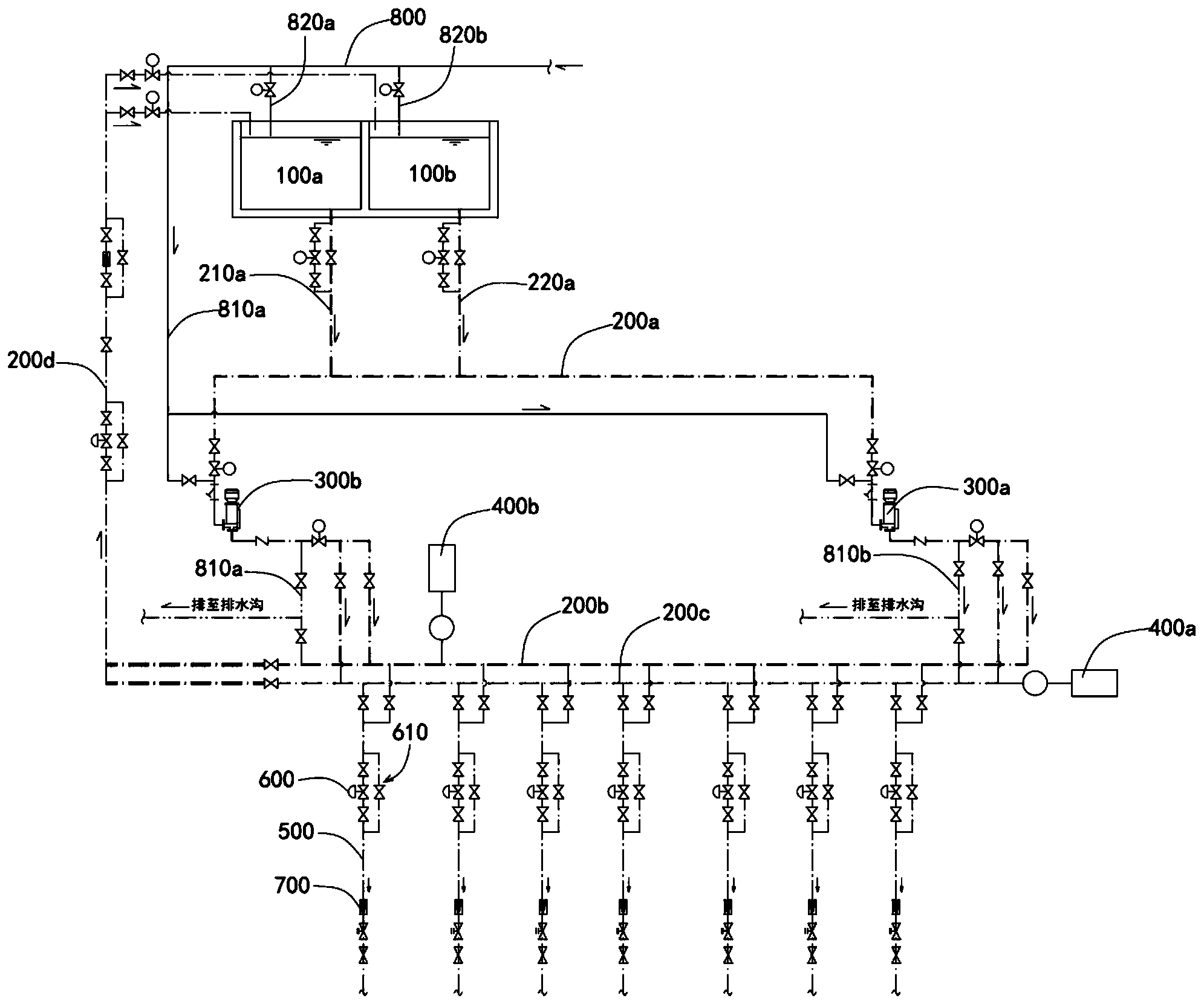

一种新型净水工艺消毒剂及药剂投加系统，包括：
至少一用于存放消毒剂或药剂的储液池;
第一、第二、第三、第四循环主管道，所述第一循环主管道的中部分别通过一旁路支管道与每一储液池的出液口连接，所述第二、第三循环主管道的一端分别连接至所述第四循环主管道的一端上，所述第四循环主管道的另一端延伸至位于每一储液池的上方;
一主用输送泵，所述主用输送泵的输送进液端与所述第一循环主管道的一端连接，其输送出液端分别并接在所述第二、第三循环主管道的另一端上;
一备用输送泵，所述备用输送泵的输送进液端与所述第一循环主管道的另一端连接，其输送出液端分别并接在所述第二、第三循环主管道的中部;
第一、第二压力变送器，所述第一、第二压力变送器分别安装在所述第二、第三循环主管道上;
若干投加支路管道，每一投加支路管道的一端分别并接在所述第二、第三循环主管道上，其另一端作为用于投加消毒剂或药剂的投加出液端;
若干电动流量调节阀，所述若干电动流量调节阀分别对应地安装在所述若干投加支路管道上;
若干电磁流量计，所述若干电磁流量计分别对应地安装在所述若干投加支路管道上;以及
一PLC控制器，所述PLC控制器分别与所述主用输送泵、备用输送泵、第一、第二压力变送器、每一电动流量调节阀和每一电磁流量计连接。
在本发明的一个优选实施例中，还包括一给水管，所述给水管的一端与压力供水装置的出水端连接，其另一端分别并接在所述第一循环主管道的两端上且位于所述主用输送泵、备用输送泵的输送进液端的前方;所述主用输送泵、备用输送泵的输送出液端的后侧还分别并接有一用于将冲洗后的废水排出的排水管。
在本发明的一个优选实施例中，所述给水管上还并接有至少一给水支管，所述给水支管的出水端延伸至位于所述储液池的上方，用于向所述储液池内加水。
在本发明的一个优选实施例中，在每一投加支路管道上位于所述电动流量调节阀处加装有一用于对所述电动流量调节阀进行检修的旁路检修阀组。
在本发明的一个优选实施例中，所述主用输送泵和备用输送泵为化工耐酸输送泵。
在本发明的一个优选实施例中，所述第一、第二压力变送器为变频式压力变送器。
由于采用了如上技术方案，本发明的有益效果在于：
1.本发明的电动流量调节阀的可调范围大，能扩大投加量的可调范围，无论是消毒剂投加还是絮凝剂投加都能更好的适应处理水量的变化;
2.本发明采用大流量的主用输送泵或备用输送泵作为投加泵，大幅地减少计量泵的数量，节省投资，降低检修维护工作量;
3.本发明可根据需要灵活调整加氯点和/或加药点，便于运行管理的调整，更好地适应生产实际。（发明人韦文博;杨柳）
