申请日20200410
公开(公告)日20200630
IPC分类号C02F3/30
摘要
本发明公开了一种具有调节装置的不锈钢冲洗废水的生化处理系统，包括循环冷却池、调节装置，前后依次相连的1#厌氧池、2#好氧池、3#好氧池、4#好氧池和5#终沉池，以及冲洗水箱，上循环系统和下循环系统。本发明通过1#厌氧池、2#好氧池、3#好氧池、4#好氧池和5#终沉池对冲洗废水进行生化处理，实现对不锈钢冲洗废水的净化，具有较好的净化效果，同时，采用上、下循环系统，实现多次净化，提升净化效果，调节装置能够在必要时对冲洗废水进行调节，从而利于生化处理。
权利要求书
1.一种具有调节装置的不锈钢冲洗废水的生化处理系统，其特征在于，包括用于收集冲洗废水的循环冷却池，调节装置，前后依次相连的1#厌氧池、2#好氧池、3#好氧池、4#好氧池和5#终沉池，以及冲洗水箱，所述循环冷却池中的冲洗废水自流进入调节装置，经调节装置处理的冲洗废水通过进水泵送入1#厌氧池，所述5#终沉池的排水口与冲洗水箱相连，所述冲洗水箱内的水从上部溢出到循环冷却池中，所述1#厌氧池的上部，2#好氧池、3#好氧池、4#好氧池和5#终沉池的底部均设有下循环支管道，所述下循环支管道的另一端与下循环总管道相连，所述1#厌氧池、2#好氧池、3#好氧池、4#好氧池和5#终沉池的下循环支管道上分别设有1#下循环阀门、2#下循环阀门、3#下循环阀门、4#下循环阀门和5#下循环阀门，所述下循环总管道在1#下循环阀门和2#下循环阀门之间设有下循环泵，所述下循环泵将下循环总管道内液体向1#下循环阀门输送，所述下循环总管道在下循环泵与1#下循环阀门之间还设有污泥排放管道，所述的污泥排放管道上设有污泥排放阀门，所述5#终沉池的排水口通过上循环管道与进水泵的进水一端相连，所述的上循环管道上设有上循环阀门。
2.根据权利要求1所述的一种具有调节装置的不锈钢冲洗废水的生化处理系统，其特征在于，所述的调节装置包括从右往左依次放置在同一水平面上的调节桶A、调节桶B和调节桶C，所述的调节桶A与调节桶B、调节桶B与调节桶C之间分别设有一根水平放置的直流管，所述的调节桶A上设有与循环冷却池相连的冲洗废水进口，以及向调节桶A内加入碱液的1#加药桶，所述的1#加药桶通过1#加药泵向调节桶A内加入碱液，所述的调节桶B上设有向调节桶B内加入絮凝剂的2#加药桶和向调节桶B内加入助凝剂的3#加药桶，所述的2#加药桶通过2#加药泵向调节桶B内加入絮凝剂，所述的3#加药桶通过3#加药泵向调节桶B内加入助凝剂，所述的调节桶C上设有与进水泵进水口的冲洗废水出口，以及向调节桶C内加入酸液的4#加药桶，所述的4#加药桶通过4#加药泵向调节桶C内加入酸液。
3.根据权利要求2所述的一种具有调节装置的不锈钢冲洗废水的生化处理系统，其特征在于，所述的调节装置还包括分别用于监测调节桶A和调节桶C内PH值的PH监测仪A和PH监测仪C，所述PH监测仪A的电极伸入到调节桶A内，所述PH监测仪C的电极伸入到调节桶C内。
4.根据权利要求3所述的一种具有调节装置的不锈钢冲洗废水的生化处理系统，其特征在于，当所述PH监测仪A监测到调节桶A内的PH≤6.5时，所述的1#加药泵启动，将1#加药桶内的碱液加入到调节桶A内，直至所述的PH监测仪A监测到调节桶A内的PH≥7.5时，所述的1#加药泵停止工作。
5.根据权利要求4所述的一种具有调节装置的不锈钢冲洗废水的生化处理系统，其特征在于，当所述PH监测仪C监测到调节桶C内的PH≥9时，所述的4#加药泵启动，将4#加药桶内的酸液加入到调节桶C内，直至所述的PH监测仪C监测到调节桶C内的PH≤7.5时，所述的4#加药泵停止工作。
6.根据权利要求5所述的一种具有调节装置的不锈钢冲洗废水的生化处理系统，其特征在于，所述2#好氧池、3#好氧池和4#好氧池内分别设有送氧支管，所述送氧支管的另一端与送氧总管相连，所述2#好氧池、3#好氧池和4#好氧池的送氧支管上分别设有2#送氧阀门、3#送氧阀门和4#送氧阀门，所述送氧总管内的气体通过气泵送入。
7.根据权利要求6所述的一种具有调节装置的不锈钢冲洗废水的生化处理系统，其特征在于，所述冲洗水箱的前端进水管道上向前依次设有流量表和出水阀门，所述的冲洗水箱与一冲洗水枪相连。
8.根据权利要求7所述的一种具有调节装置的不锈钢冲洗废水的生化处理系统，其特征在于，所述1#厌氧池内的冲洗废水从上部溢流到2#好氧池，所述2#好氧池内的冲洗废水从下部导流到3#好氧池，所述3#好氧池内的冲洗废水从上部溢出到溢流到4#好氧池，所述4#好氧池内的冲洗废水从下部导流到5#终沉池。
说明书
一种具有调节装置的不锈钢冲洗废水的生化处理系统
技术领域
本发明涉及一种具有调节装置的不锈钢冲洗废水的生化处理系统。
背景技术
不锈钢冲洗废水需要依次进行物化、生化处理，物化处理完成后，不锈钢冲洗废水需要再进行生化处理方可排放或回用，目前尚缺少结构合理、效果较好的生化处理系统，同时，物化处理完成后，冲洗废水的PH经常会处于酸性或碱性，并且冲洗废水中可能存在絮状物，若在物化处理完成后，直接进行生化处理，则可能会影响生化处理的效果，甚至导致生化处理失败。
发明内容
针对上述问题，本发明提供了一种具有调节装置的不锈钢冲洗废水的生化处理系统，从而有效解决了背景技术中指出的问题。
本发明采用的技术方案是：

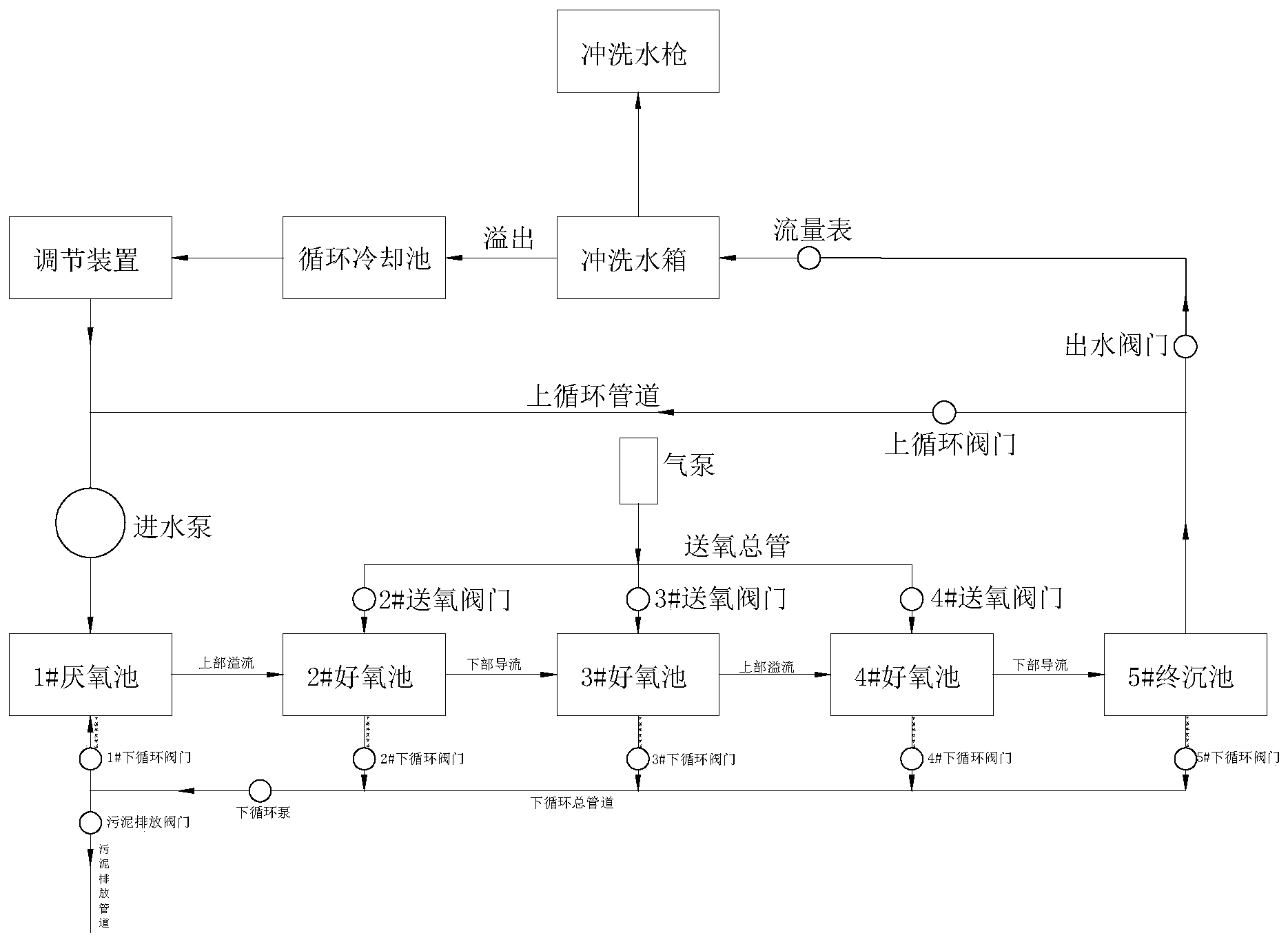

一种具有调节装置的不锈钢冲洗废水的生化处理系统，包括用于收集冲洗废水的循环冷却池，调节装置，前后依次相连的1#厌氧池、2#好氧池、3#好氧池、4#好氧池和5#终沉池，以及冲洗水箱，所述循环冷却池中的冲洗废水自流进入调节装置，经调节装置处理的冲洗废水通过进水泵送入1#厌氧池，所述5#终沉池的排水口与冲洗水箱相连，所述冲洗水箱内的水从上部溢出到循环冷却池中，所述1#厌氧池的上部，2#好氧池、3#好氧池、4#好氧池和5#终沉池的底部均设有下循环支管道，所述下循环支管道的另一端与下循环总管道相连，所述1#厌氧池、2#好氧池、3#好氧池、4#好氧池和5#终沉池的下循环支管道上分别设有1#下循环阀门、2#下循环阀门、3#下循环阀门、4#下循环阀门和5#下循环阀门，所述下循环总管道在1#下循环阀门和2#下循环阀门之间设有下循环泵，所述下循环泵将下循环总管道内液体向1#下循环阀门输送，所述下循环总管道在下循环泵与1#下循环阀门之间还设有污泥排放管道，所述的污泥排放管道上设有污泥排放阀门，所述5#终沉池的排水口通过上循环管道与进水泵的进水一端相连，所述的上循环管道上设有上循环阀门。
若5#终沉池排除的水不符合要求，可通过上循环系统将5#终沉池排出的水送回1#厌氧池进行再次生化处理，从而提高生化处理的效果。
对于2#好氧池、3#好氧池、4#好氧池和5#终沉池底部污泥的冲洗废水，可通过下循环系统送回1#厌氧池进行再次生化处理，从而提高生化处理的效果，当下循环总管道内污泥较多时，可打开污泥排放阀门将污泥从污泥排放管道排出。
作为优选，所述的调节装置包括从右往左依次放置在同一水平面上的调节桶A、调节桶B和调节桶C，所述的调节桶A与调节桶B、调节桶B与调节桶C之间分别设有一根水平放置的直流管，所述的调节桶A上设有与循环冷却池相连的冲洗废水进口，以及向调节桶A内加入碱液的1#加药桶，所述的1#加药桶通过1#加药泵向调节桶A内加入碱液，所述的调节桶B上设有向调节桶B内加入絮凝剂的2#加药桶和向调节桶B内加入助凝剂的3#加药桶，所述的2#加药桶通过2#加药泵向调节桶B内加入絮凝剂，所述的3#加药桶通过3#加药泵向调节桶B内加入助凝剂，所述的调节桶C上设有与进水泵进水口的冲洗废水出口，以及向调节桶C内加入酸液的4#加药桶，所述的4#加药桶通过4#加药泵向调节桶C内加入酸液。
在调节桶A内将酸性的冲洗废水的PH调整到中性，从而便于调节桶B将冲洗废水中的絮状物进行沉淀，最后通过调节桶C将碱性的冲洗废水PH调整到中性后排出，便于后续生化处理。
作为优选，所述的调节装置还包括分别用于监测调节桶A和调节桶C内PH值的PH监测仪A和PH监测仪C，所述PH监测仪A的电极伸入到调节桶A内，所述PH监测仪C的电极伸入到调节桶C内。
PH监测仪A和PH监测仪C用于实时监测PH，根据监测到的PH值进行1#加药泵和4#加药泵的控制。
作为优选，当所述PH监测仪A监测到调节桶A内的PH≤6.5时，所述的1#加药泵启动，将1#加药桶内的碱液加入到调节桶A内，直至所述的PH监测仪A监测到调节桶A内的PH≥7.5时，所述的1#加药泵停止工作。
通过1#加药泵向调节桶A内加入碱液，从而调节PH至中性，便于冲洗废水在调节桶B内进行絮状物的沉淀。
作为优选，当所述PH监测仪C监测到调节桶C内的PH≥9时，所述的4#加药泵启动，将4#加药桶内的酸液加入到调节桶C内，直至所述的PH监测仪C监测到调节桶C内的PH≤7.5时，所述的4#加药泵停止工作。
通过4#加药泵向调节桶C内加入酸液，从而调整PH至中性，便于后续生化处理。
作为优选，所述2#好氧池、3#好氧池和4#好氧池内分别设有送氧支管，所述送氧支管的另一端与送氧总管相连，所述2#好氧池、3#好氧池和4#好氧池的送氧支管上分别设有2#送氧阀门、3#送氧阀门和4#送氧阀门，所述送氧总管内的气体通过气泵送入。
2#好氧池、3#好氧池和4#好氧池通过气泵将外界空气送入，为2#好氧池、3#好氧池和4#好氧池提供所需的氧气。
作为优选，所述冲洗水箱的前端进水管道上向前依次设有流量表和出水阀门，所述的冲洗水箱与一冲洗水枪相连。
流量表用于计量实际进行生化处理的冲洗废水的量，出水阀门控制生化处理后的冲洗废水进入冲洗水箱，冲洗水枪能够利用冲洗水箱内经过生化处理后的冲洗废水进行冲洗使用，而冲洗水箱中过多的冲洗废水溢出到循环冷却池中储存并再次进行生化处理。
作为优选，所述1#厌氧池内的冲洗废水从上部溢流到2#好氧池，所述2#好氧池内的冲洗废水从下部导流到3#好氧池，所述3#好氧池内的冲洗废水从上部溢出到溢流到4#好氧池，所述4#好氧池内的冲洗废水从下部导流到5#终沉池。
这样的溢流导流方式，能够提升生化处理效果。
本发明通过1#厌氧池、2#好氧池、3#好氧池、4#好氧池和5#终沉池对冲洗废水进行生化处理，实现对不锈钢冲洗废水的净化，具有较好的净化效果，同时，采用上、下循环系统，实现多次净化，提升净化效果，调节装置能够在必要时对冲洗废水进行调节，从而利于生化处理。（发明人项力中;张瑜;妙林峰）
