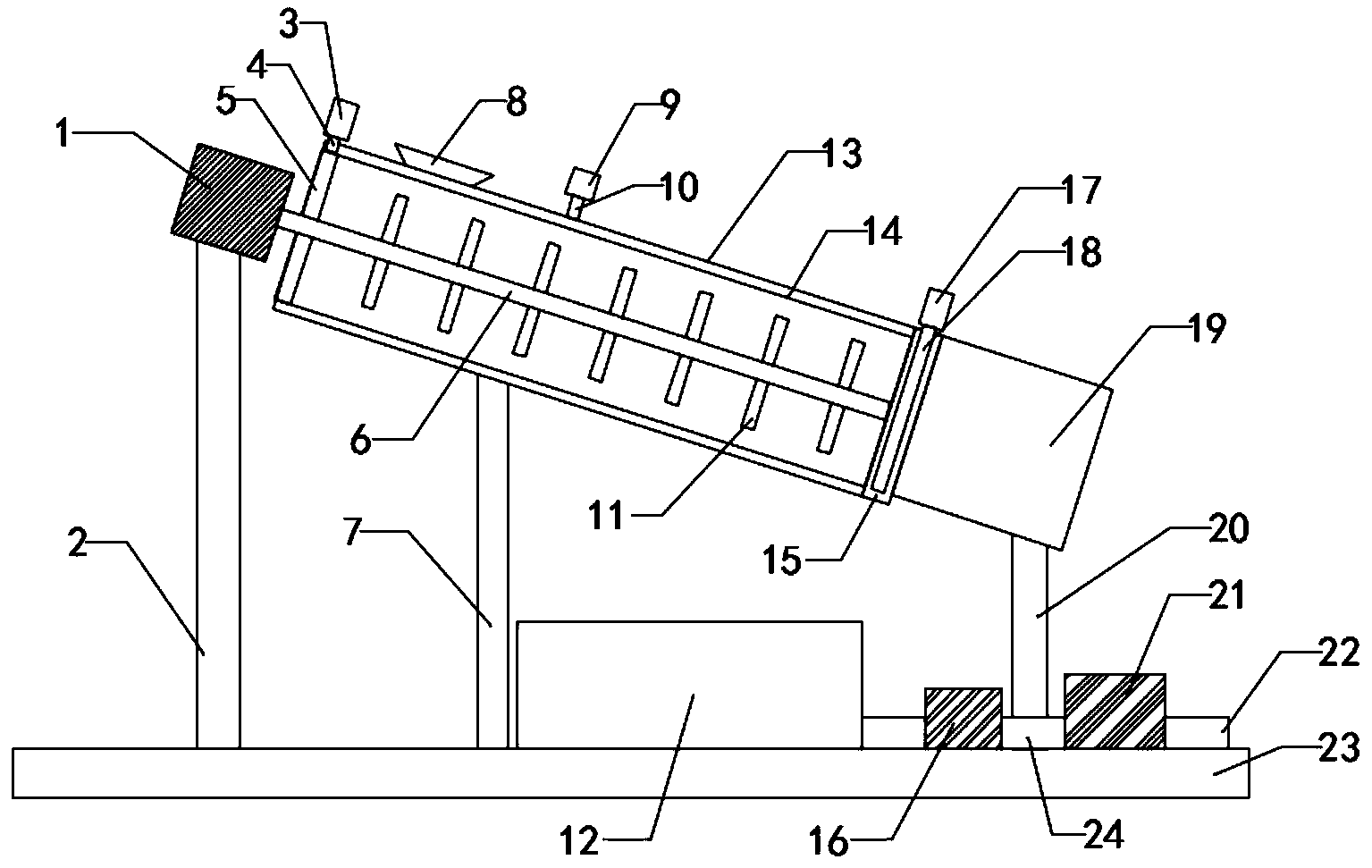

本发明公开了一种环保污水固液分离装置，支撑底座通过支撑杆一、支撑杆二和支撑杆三与污水固液分离机构连接，包括污水固液分离电机，污水固液分离电机的转动部与转轴连接，转轴上设置有多个搅拌件，转轴外套设有污水固液分离外筒，污水固液分离外筒的后半段均布有污水通过孔一，污水固液分离外筒的末端与阻挡件固定连接，污水固液分离外筒内抵接有污水固液分离内筒，污水固液分离内筒上通过连接杆一与转动把手连接，还包括推动件，推动件包括推动把手，推动把手与连接杆二连接，连接杆二的下端与推动板连接，推动板内侧套设有转动板，转动板可以在搅拌件的带动下转动，支撑底座上设置有液体净化机构。
权利要求书
1.一种环保污水固液分离装置，包括支撑底座(23)，其特征在于，所述支撑底座(23)通过支撑杆一(2)、支撑杆二(7)和支撑杆三(20)与污水固液分离机构连接。
2.根据权利要求1所述的环保污水固液分离装置，其特征在于，所述污水固液分离机构包括污水固液分离电机(1)，所述污水固液分离电机(1)与支撑杆一(2)固定连接，所述污水固液分离电机(1)的转动部与转轴(6)连接，所述转轴(6)上设置有多个搅拌件，所述转轴(6)外套设有污水固液分离外筒(13)，所述污水固液分离外筒(13)的后半段均布有污水通过孔一(32)，所述污水固液分离外筒(13)上对称设置有两个进料口(8)，所述污水固液分离外筒(13)与支撑杆二(7)固定连接，所述污水固液分离外筒(13)的末端与阻挡件固定连接，所述阻挡件的末端与固体收集箱(19)固定连接，所述固体收集箱(19)与支撑杆三(20)固定连接，所述污水固液分离内筒(14)抵接于污水固液分离外筒(13)内侧且与阻挡件也抵接，所述污水固液分离内筒(14)的后半段均布有与污水固液分离外筒(13)上的污水通过孔一(32)配合的污水通过孔二(31)，所述污水固液分离内筒(14)上端通过连接杆一(10)与转动把手(9)连接，所述污水固液分离外筒(13)上设置有供连接杆一(10)移动的转动槽(34)，还包括推动件，所述支撑底座(23)上设置有液体收集箱(12)。
3.根据权利要求2所述的环保污水固液分离装置，其特征在于，所述搅拌件由六个转杆(11)组成且均布于转轴(6)的四周。
4.根据权利要求2所述的环保污水固液分离装置，其特征在于，所述阻挡件包括阻挡块(15)，所述阻挡块(15)与污水固液分离外筒(13)固定连接，所述阻挡块(15)内设置有阻隔插销(18)，所述阻隔插销(18)上设置有插拔把手(17)。
5.根据权利要求2所述的环保污水固液分离装置，其特征在于，所述推动件包括推动把手(3)，所述推动把手(3)设置于污水固液分离外筒(13)的外侧，所述推动把手(3)与连接杆二(4)连接，所述污水固液分离外筒(13)和污水固液分离内筒(14)均设置有供连接杆二(4)进行移动的推动槽(33)，所述连接杆二(4)的下端与推动板(5)连接，所述推动板(5)的中间为贯穿孔(28)，所述推动板(5)内侧套设有转动板(25)，所述转动板(25)通过其两边的卡接板(27)套设在推动板(5)内，所述转动板(25)上设置有与搅拌件配合的穿过槽(26)。
6.根据权利要求1所述的环保污水固液分离装置，其特征在于，所述支撑底座(23)上设置有液体净化机构，所述液体净化机构包括抽水泵(16)，所述抽水泵(16)与支撑底座(23)固定连接，所述抽水泵(16)一端通过输水管(24)与液体收集箱(12)连接，另外一端通过输水管(24)与液体净化主体(21)连接，所述液体净化主体(21)与支撑底座(23)固定连接，所述液体净化主体(21)内设置有净化层一(29)和净化层二(30)，所述液体净化主体(21)与出水口(22)连接。
7.根据权利要求6所述的环保污水固液分离装置，其特征在于，所述净化层一(29)和净化层二(30)分别为活性炭层和硅藻层。
说明书
一种环保污水固液分离装置
技术领域
本发明涉及环保污水处理领域，具体是一种环保污水固液分离装置。
背景技术
污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现在的污水处理之前，会对污水进行过滤处理，将其中的固体垃圾进行过滤，但是现在的污水处理的固体垃圾的过滤中存在过滤不充分的情况，就会使得污水处理的效率不够高，所以现在急需一种可以对污水固液分离彻底的环保污水固液分离装置。
发明内容
本发明的目的在于提供一种环保污水固液分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保污水固液分离装置，包括支撑底座，所述支撑底座通过支撑杆一、支撑杆二和支撑杆三与污水固液分离机构连接。
作为本发明进一步的方案：所述污水固液分离机构包括污水固液分离电机，所述污水固液分离电机与支撑杆一固定连接，所述污水固液分离电机的转动部与转轴连接，所述转轴上设置有多个搅拌件，所述转轴外套设有污水固液分离外筒，所述污水固液分离外筒的后半段均布有污水通过孔一，所述污水固液分离外筒上对称设置有两个进料口，所述污水固液分离外筒与支撑杆二固定连接，所述污水固液分离外筒的末端与阻挡件固定连接，所述阻挡件的末端与固体收集箱固定连接，所述固体收集箱与支撑杆三固定连接，所述污水固液分离内筒抵接于污水固液分离外筒内侧且与阻挡件也抵接，所述污水固液分离内筒的后半段均布有与污水固液分离外筒上的污水通过孔一配合的污水通过孔二，所述污水固液分离内筒上端通过连接杆一与转动把手连接，所述污水固液分离外筒上设置有供连接杆一移动的转动槽，还包括推动件，所述支撑底座上设置有液体收集箱。
作为本发明再进一步的方案：所述搅拌件由六个转杆组成且均布于转轴的四周。
作为本发明再进一步的方案：所述阻挡件包括阻挡块，所述阻挡块与污水固液分离外筒固定连接，所述阻挡块内设置有阻隔插销，所述阻隔插销上设置有插拔把手。
作为本发明再进一步的方案：所述推动件包括推动把手，所述推动把手设置于污水固液分离外筒的外侧，所述推动把手与连接杆二连接，所述污水固液分离外筒和污水固液分离内筒均设置有供连接杆二进行移动的推动槽，所述连接杆二的下端与推动板连接，所述推动板的中间为贯穿孔，所述推动板内侧套设有转动板，所述转动板通过其两边的卡接板套设在推动板内，所述转动板上设置有与搅拌件配合的穿过槽。
作为本发明再进一步的方案：所述支撑底座上设置有液体净化机构，所述液体净化机构包括抽水泵，所述抽水泵与支撑底座固定连接，所述抽水泵一端通过输水管与液体收集箱连接，另外一端通过输水管与液体净化主体连接，所述液体净化主体与支撑底座固定连接，所述液体净化主体内设置有净化层一和净化层二，所述液体净化主体与出水口连接。
作为本发明再进一步的方案：所述净化层一和净化层二分别为活性炭层和硅藻层。
与现有技术相比，本发明的有益效果是：在进行污水固液分离的时候，先通过进料口将污水输入，然后污水固液分离电机开始转动，此时转动把手带动污水固液分离内筒转动使得污水通过孔二与污水通过孔一不连通，在搅拌件的转动下使得固体与液体分离的彻底，然后转动转动把手使得污水通过孔二与污水通过孔一连通，液体通过污水通过孔二与污水通过孔一流入到液体收集箱内，等到液体不再流出，拔出阻隔插销，通过推动把手推动推动板，将固体垃圾推动到固体收集箱中，支撑底座上设置有液体净化机构，液体净化机构包括抽水泵，抽水泵一端通过输水管与液体收集箱连接，另外一端通过输水管与液体净化主体连接，液体净化主体内设置有净化层一和净化层二，通过设置液体净化机构，对液体垃圾进行处理，使其进行循环的利用。（发明人袁蜀明）
