申请日20200302
公开(公告)日20200609
IPC分类号C02F9/02; E03F5/04; E03F3/02; E03F7/00; E03F5/14; E03F5/22; E03F7/02
摘要
本发明公开了市政污水管网的分流处理输送设备，包括河流排水管和污水管，所述河流排水管的顶部设置有地下雨水井，所述地下雨水井的一侧由上而下依次贯通连接有清水管、污水管和泥沙管，所述清水管、污水管和泥沙管的一端均连接有管路接通装置，所述管路接通装置的一侧由上而下依次贯通连接有河流汇接管、污水汇接管和排泥管，所述河流汇接管与河流排水管相连接，所述污水汇接管与污水管相连接，所述排泥管上设置有螺旋输送机，所述排泥管的一端延伸至地面，所述河流排水管上设置有第一单向阀，所述污水管上设置有第二单向阀，所述清水管上设置有清水泵，本发明，具有实用性强和节省水处理量的特点。
权利要求书

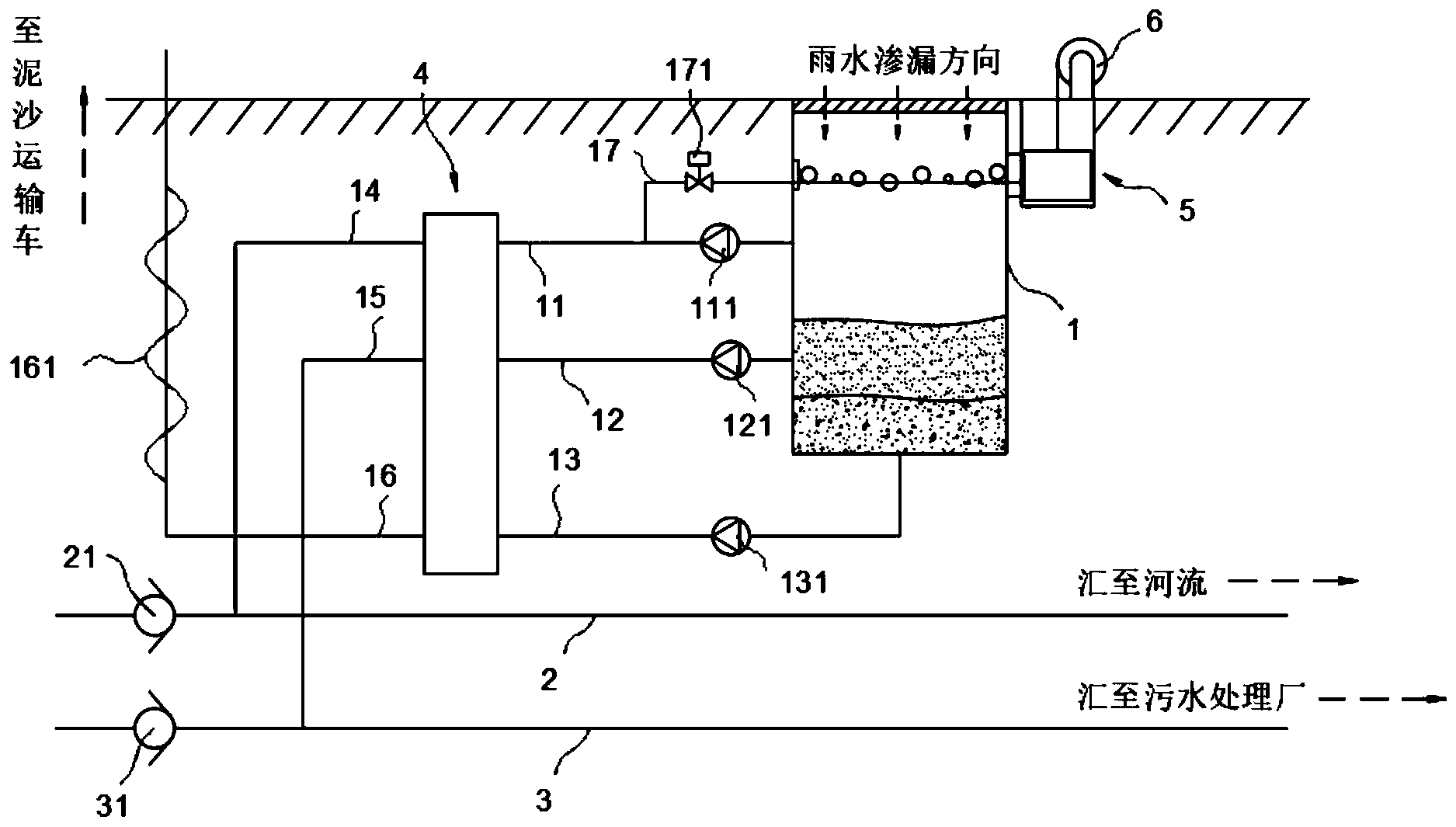

1.市政污水管网的分流处理输送设备，包括河流排水管(2)和污水管(3)，其特征在于：所述河流排水管(2)的顶部设置有地下雨水井(1)，所述地下雨水井(1)的一侧由上而下依次贯通连接有清水管(11)、污水管(12)和泥沙管(13)，所述清水管(11)、污水管(12)和泥沙管(13)的一端均连接有管路接通装置(4)，所述管路接通装置(4)的一侧由上而下依次贯通连接有河流汇接管(14)、污水汇接管(15)和排泥管(16)，所述河流汇接管(14)与河流排水管(2)相连接，所述污水汇接管(15)与污水管(3)相连接。
2.根据权利要求1所述的市政污水管网的分流处理输送设备，其特征在于：所述排泥管(16)上设置有螺旋输送机(161)，所述排泥管(16)的一端延伸至地面，所述河流排水管(2)上设置有第一单向阀(21)，所述污水管(3)上设置有第二单向阀(31)。
3.根据权利要求2所述的市政污水管网的分流处理输送设备，其特征在于：所述清水管(11)上设置有清水泵(111)，所述污水管(12)上设置有污水泵(121)，所述泥沙管(13)上设置有泥沙泵(131)，所述清水管(11)的一侧贯通连接有冲水管(17)，所述冲水管(17)上设置有第一电磁阀(171)，所述冲水管(17)的另一端与地下雨水井(1)贯通连接，且连接处的位置高于清水管(11)与地下雨水井(1)的连接处。
4.根据权利要求3所述的市政污水管网的分流处理输送设备，其特征在于：所述冲水管(17)的一侧贯通连接有第一换向管(18)，所述第一换向管(18)上设置有第二电磁阀(181)，所述第一换向管(18)的一端与清水泵(111)的入水口相连接，所述清水泵(111)的出水口还贯通连接有第二换向管(19)，所述第二换向管(19)上设置有第三电磁阀(191)，所述第二换向管(19)的另一端与地下雨水井(1)相贯通。
5.根据权利要求4所述的市政污水管网的分流处理输送设备，其特征在于：所述管路接通装置(4)包括安装板(41)，所述安装板(41)的一侧安装有平移电机(42)，所述平移电机(42)的输出轴通过联轴器连接有丝杆(421)，所述丝杆(421)的顶端安装有电磁铁(462)，所述安装板(41)的顶部均匀设置有管道夹具(45)，所述清水管(11)、污水管(12)、泥沙管(13)、河流汇接管(14)、污水汇接管(15)和排泥管(16)均穿过管道夹具(45)，所述安装板(41)的顶部对应安装有导柱(43)，所述导柱(43)的顶端连接有液压伸缩杆(431)，所述液压伸缩杆(431)的顶端连接有冒尖部(432)，所述丝杆(421)的外部通过螺纹连接有滚珠螺母套，所述滚珠螺母套的外部通过焊接固定有方形壳(46)，所述方形壳(46)的两侧对应通过焊接固定有延伸板(461)，所述延伸板(461)上开设有导向槽，且导柱(43)滑动穿过导向槽，所述方形壳(46)的顶部对应安装有永磁铁(463)。
6.根据权利要求5所述的市政污水管网的分流处理输送设备，其特征在于：所述地下雨水井(1)的一侧设置有飘浮垃圾收集装置(5)，所述飘浮垃圾收集装置(5)的顶部设置有提升机(6)，所述飘浮垃圾收集装置(5)包括垃圾筛板(51)，所述垃圾筛板(51)的两侧设置有滑移部(511)，所述雨水井(1)的两侧内壁对应开设有滑槽，且滑槽与滑移部(511)滑动连接，所述垃圾筛板(51)的一侧通过轴承活动连接有旋流叶片(53)。
7.根据权利要求6所述的市政污水管网的分流处理输送设备，其特征在于：所述雨水井(1)的两侧内壁之间通过焊接固定有导流板(52)，所述导流板(52)的数量为四个，且对称分布在旋流叶片(53)的外部，所述导流板(52)的一侧安装有柔性片(521)，两个所述柔性片(521)相接触，所述柔性片(521)与垃圾筛板(51)相接触，所述导流板(52)的一侧安装有垃圾承载篓(54)，所述垃圾承载篓(54)的顶部设置有吊钩(541)，所述吊钩(541)与提升机(6)相互配合。
8.根据权利要求7所述的市政污水管网的分流处理输送设备，其特征在于：所述垃圾筛板(51)的一侧设置有筛网自清洁装置(7)，所述筛网自清洁装置(7)包括滑座(71)，所述筛板(51)的一侧对应开设有滑轨(74)，所述滑座(71)与滑轨(74)滑动连接，所述滑轨(74)的内壁开设有齿条(79)，两个所述滑座(71)之间通过轴承活动连接有安装轴(72)，所述安装轴(72)的外部套接有第一锥齿轮(75)，所述滑座(71)的内壁通过轴承活动连接有转轴(77)，所述转轴(77)的外部套接有第二锥齿轮(76)，所述第二锥齿轮(76)与第一锥齿轮(75)相啮合，所述转轴(77)的另一端套接有直齿轮(78)，所述直齿轮(78)与齿条(79)相啮合。
9.根据权利要求8所述的市政污水管网的分流处理输送设备，其特征在于：所述安装轴(72)的外部均匀设置有叶片(73)，所述叶片(73)的两个侧面分为外凸面(731)和内凹面(732)。
说明书
市政污水管网的分流处理输送设备
技术领域
本发明涉及污水处理技术领域，具体为市政污水管网的分流处理输送设备。
背景技术
雨水处理是城市地区地面径流水(雨水、融雪水、浇洒水)的净化处理过程。根据不同的管道系统排水体制，雨水处理可以单独或与生活污水、工业废水合并进行处理。
而现有的地下雨水井在落入井盖后，往往集中送入河流或下水道管网，如果直接汇入下水管网会造成水处理量的增加，如果汇入河流则会带去很多泥沙和杂质，造成水质污染，实用性差。因此，设计实用性强和节省水处理量的市政污水管网的分流处理输送设备是很有必要的。
发明内容
本发明的目的在于提供市政污水管网的分流处理输送设备，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本发明提供如下技术方案：市政污水管网的分流处理输送设备，包括河流排水管和污水管，所述河流排水管的顶部设置有地下雨水井，所述地下雨水井的一侧由上而下依次贯通连接有清水管、污水管和泥沙管，所述清水管、污水管和泥沙管的一端均连接有管路接通装置，所述管路接通装置的一侧由上而下依次贯通连接有河流汇接管、污水汇接管和排泥管，所述河流汇接管与河流排水管相连接，所述污水汇接管与污水管相连接。
进一步的，所述排泥管上设置有螺旋输送机，所述排泥管的一端延伸至地面，所述河流排水管上设置有第一单向阀，所述污水管上设置有第二单向阀。
进一步的，所述清水管上设置有清水泵，所述污水管上设置有污水泵，所述泥沙管上设置有泥沙泵，所述清水管的一侧贯通连接有冲水管，所述冲水管上设置有第一电磁阀，所述冲水管的另一端与地下雨水井贯通连接，且连接处的位置高于清水管与地下雨水井的连接处。
进一步的，所述冲水管的一侧贯通连接有第一换向管，所述第一换向管上设置有第二电磁阀，所述第一换向管的一端与清水泵的入水口相连接，所述清水泵的出水口还贯通连接有第二换向管，所述第二换向管上设置有第三电磁阀，所述第二换向管的另一端与地下雨水井相贯通。
进一步的，所述管路接通装置包括安装板，所述安装板的一侧安装有平移电机，所述平移电机的输出轴通过联轴器连接有丝杆，所述丝杆的顶端安装有电磁铁，所述安装板的顶部均匀设置有管道夹具，所述清水管、污水管、泥沙管、河流汇接管、污水汇接管和排泥管均穿过管道夹具，所述安装板的顶部对应安装有导柱，所述导柱的顶端连接有液压伸缩杆，所述液压伸缩杆的顶端连接有冒尖部，所述丝杆的外部通过螺纹连接有滚珠螺母套，所述滚珠螺母套的外部通过焊接固定有方形壳，所述方形壳的两侧对应通过焊接固定有延伸板，所述延伸板上开设有导向槽，且导柱滑动穿过导向槽，所述方形壳的顶部对应安装有永磁铁。
进一步的，所述地下雨水井的一侧设置有飘浮垃圾收集装置，所述飘浮垃圾收集装置的顶部设置有提升机，所述飘浮垃圾收集装置包括垃圾筛板，所述垃圾筛板的两侧设置有滑移部，所述雨水井的两侧内壁对应开设有滑槽，且滑槽与滑移部滑动连接，所述垃圾筛板的一侧通过轴承活动连接有旋流叶片。
进一步的，所述雨水井的两侧内壁之间通过焊接固定有导流板，所述导流板的数量为四个，且对称分布在旋流叶片的外部，所述导流板的一侧安装有柔性片，两个所述柔性片相接触，所述柔性片与垃圾筛板相接触，所述导流板的一侧安装有垃圾承载篓，所述垃圾承载篓的顶部设置有吊钩，所述吊钩与提升机相互配合。
进一步的，所述垃圾筛板的一侧设置有筛网自清洁装置，所述筛网自清洁装置包括滑座，所述筛板的一侧对应开设有滑轨，所述滑座与滑轨滑动连接，所述滑轨的内壁开设有齿条，两个所述滑座之间通过轴承活动连接有安装轴，所述安装轴的外部套接有第一锥齿轮，所述滑座的内壁通过轴承活动连接有转轴，所述转轴的外部套接有第二锥齿轮，所述第二锥齿轮与第一锥齿轮相啮合，所述转轴的另一端套接有直齿轮，所述直齿轮与齿条相啮合。
进一步的，所述安装轴的外部均匀设置有叶片，所述叶片的两个侧面分为外凸面和内凹面。
与现有技术相比，本发明所达到的有益效果是：本发明，
(1)通过设置有地下雨水井、清水管和泥沙管等构件，可以让流入下水道的雨水在地下雨水井里自然沉淀，沉淀分出的上层清水、中层混水和底层泥沙，方便分开处理，节省水处理量;
(2)通过设置有漂浮垃圾收集装置，利用水流动力带动筛网移动，将漂浮在水面上的垃圾通过筛网滤去并收入垃圾承载篓中，利用提升机将漂浮垃圾收集处理;
(3)通过设置有第一换向管和第二换向管等组件，可以利用水泵实现筛网的前进与回退，通过设置有导流板和柔性片等组件，使冲水管泵出的水流集中不会扩散，并随着垃圾筛板的移动而展开或收拢，不阻碍垃圾筛板的移动;
(4)通过设置有管路接通装置，在管道堵塞时可以直接从接合处的端头开始开始清理，无需将整条管路取下，便于批量清理维护;
(5)通过设置有电磁铁和永磁铁等构件，可以在雨水沉淀完毕输送水流时只能选择将其中一个管道导通，实现有序的分段排水，在管路分开时自动关闭端头，防止水流错管道，无需在每一个管路上设置阀门，故障率低;
(6)通过设置有筛网自清洁装置，无需通过电力即可在筛网往复移动时，利用液力实现筛网的自清洁，防止筛网堵塞，且清理方便。（发明人汤彪）
