申请日20200401
公开(公告)日20200616
IPC分类号F23G7/00; F23G5/44; B01D46/10; B01D46/00
摘要
本发明公开了一种新型旋转式污泥干化焚烧回收利用处理装置，包括支脚、第一电机、点火器、第二电机、吸气泵和第三电机，所述支脚的上方固定安装有工作箱，且工作箱的右侧安装有第一电机，并且第一电机左侧输出端与旋转筒固定连接，所述工作箱的左侧安装有进料口，所述支撑板的下方设置有收集池，所述收集池的右侧通过排水管与回收搅拌箱相连接。该新型旋转式污泥干化焚烧回收利用处理装置，能够储存污泥，且采用天然气作为燃烧介质进行旋转焚烧，箱内焚烧温度达到600°‑800°以上将污泥烧成粉末通过增压排出废渣，箱内焚烧废气采用吸气泵吸入废水气处理设备收集处理，处理后通过水沉淀池沉淀后将沉粉和废水再次制砖回收利用。
权利要求书

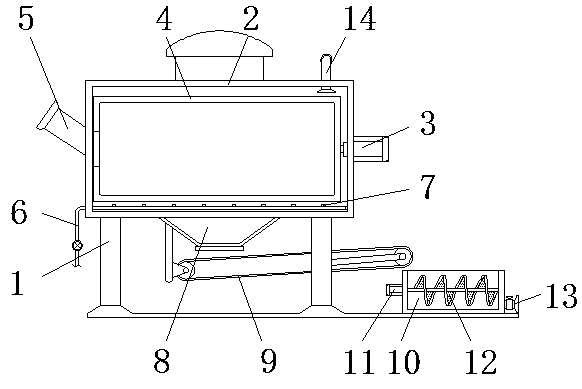

1.一种新型旋转式污泥干化焚烧回收利用处理装置，包括支脚(1)、第一电机(3)、点火器(7)、第二电机(11)、吸气泵(15)和第三电机(18)，其特征在于：所述支脚(1)的上方固定安装有工作箱(2)，且工作箱(2)的右侧安装有第一电机(3)，并且第一电机(3)左侧输出端与旋转筒(4)固定连接，所述工作箱(2)的左侧安装有进料口(5)，且进料口(5)的下端与旋转筒(4)的左端开口相连接，所述工作箱(2)的下方固定安装有燃气管道(6)，且燃气管道(6)的表面安装有点火器(7)，所述工作箱(2)的下方设置有排渣口(8)，且排渣口(8)的下方左侧转动安装有输送带(9)，所述输送带(9)的右端下方设置有回收搅拌箱(10)，且回收搅拌箱(10)的左侧表面安装有第二电机(11)，并且第二电机(11)的内侧固定安装有搅拌轴(12)，所述回收搅拌箱(10)的右侧设置有排料口(13)，所述工作箱(2)的上方安装有排气管(14)，且排气管(14)另一端与吸气泵(15)相连接，并且吸气泵(15)安装在废气处理箱(16)的上方，所述吸气泵(15)的另一端与废气处理箱(16)相接通，且废气处理箱(16)的上方左侧安装有加药罐(17)，并且废气处理箱(16)的左侧表面安装有第三电机(18)，所述第三电机(18)内侧输出端与搅动轴(27)相连接，所述废气处理箱(16)设置在支撑板(19)的上方，且支撑板(19)固定安装在支脚(1)的侧面，并且废气处理箱(16)的下方固定安装有导水管(26)，所述支撑板(19)的下方设置有收集池(20)，且收集池(20)的上方固定有抵块(23)，并且抵块(23)的上方连接有第一过滤网(21)，所述收集池(20)的右侧通过排水管(22)与回收搅拌箱(10)相连接。
2.根据权利要求1所述的一种新型旋转式污泥干化焚烧回收利用处理装置，其特征在于：所述燃气管道(6)关于旋转筒(4)的中轴线对称设置有两组，且旋转筒(4)的表面镂空状结构。
3.根据权利要求1所述的一种新型旋转式污泥干化焚烧回收利用处理装置，其特征在于：所述输送带(9)呈倾斜状设置，且输送带(9)的倾斜角度为15°，并且输送带(9)的最右端与回收搅拌箱(10)的最左端在同一竖直线上。
4.根据权利要求1所述的一种新型旋转式污泥干化焚烧回收利用处理装置，其特征在于：所述废气处理箱(16)的底部设置有第二过滤网(24)，且第二过滤网(24)与废气处理箱(16)之间设置有密封圈(25)，并且第二过滤网(24)与废气处理箱(16)为卡合连接的拆卸安装结构，同时废气处理箱(16)的下方固定安装有导水管(26)。
5.根据权利要求1所述的一种新型旋转式污泥干化焚烧回收利用处理装置，其特征在于：所述抵块(23)设置有四个，且第一过滤网(21)通过抵块(23)与收集池(20)为可拆卸连接。
说明书
一种新型旋转式污泥干化焚烧回收利用处理装置
技术领域
本发明涉及城乡生活污水处理相关技术领域，具体为一种新型旋转式污泥干化焚烧回收利用处理装置。
背景技术
我国随着提高生存环境质量，资源节约化与利用，城市生活污水的集中收集与处理，生活污水处置产生大量的污泥。一方面污泥中含有大量的有机物，有农用资源价值，还可以制砖、制造陶粒等，另一方面污泥中也含有大量的重金属物质、病原体、病毒、微生物和大量的毒性有机物，不加以妥善处理和处置，将造成堆放区周边环境的二次污染，现有的污泥回收处理装置还存有部分问题，比如：
1、采取堆放的处理方式处理简单占用土地量大、产生臭气影响周边环境、还有可能造成土壤污染;
2、采取垃圾厂卫生填埋方式不利于土地节约利用，增大渗滤液排放和处理难度;
3、目前采用固定式干化焚烧方式未采取大气和污水排放处理措施及污泥残渣再次利用，且回收时废水的过滤效果较差，为此我们提出一种新型旋转式污泥干化焚烧回收利用处理装置，以便解决上述中所存在的问题。
发明内容
本发明的目的在于提供一种新型旋转式污泥干化焚烧回收利用处理装置，以解决上述背景技术提出固定式焚烧造成的时间长、大气污染、污泥残渣未有效再次利用，且回收时废水的过滤效果较差问题。
为实现上述目的，本发明提供如下技术方案：一种新型旋转式污泥干化焚烧回收利用处理装置，包括支脚、第一电机、点火器、第二电机、吸气泵和第三电机，所述支脚的上方固定安装有工作箱，且工作箱的右侧安装有第一电机，并且第一电机左侧输出端与旋转筒固定连接，所述工作箱的左侧安装有进料口，且进料口的下端与旋转筒的左端开口相连接，所述工作箱的下方固定安装有燃气管道，且燃气管道的表面安装有点火器，所述工作箱的下方设置有排渣口，且排渣口的下方左侧转动安装有输送带，所述输送带的右端下方设置有回收搅拌箱，且回收搅拌箱的左侧表面安装有第二电机，并且第二电机的内侧固定安装有搅拌轴，所述回收搅拌箱的右侧设置有排料口，所述工作箱的上方安装有排气管，且排气管另一端与吸气泵相连接，并且吸气泵安装在废气处理箱的上方，所述吸气泵的另一端与废气处理箱相接通，且废气处理箱的上方左侧安装有加药罐，并且废气处理箱的左侧表面安装有第三电机，所述第三电机内侧输出端与搅动轴相连接，所述废气处理箱设置在支撑板的上方，且支撑板固定安装在支脚的侧面，并且废气处理箱的下方固定安装有导水管，所述支撑板的下方设置有收集池，且收集池的上方固定有抵块，并且抵块的上方连接有第一过滤网，所述收集池的右侧通过排水管与回收搅拌箱相连接。
优选的，所述燃气管道关于旋转筒的中轴线对称设置有两组，且旋转筒的表面镂空状结构。
优选的，所述输送带呈倾斜状设置，且输送带的倾斜角度为15°，并且输送带的最右端与回收搅拌箱的最左端在同一竖直线上。
优选的，所述废气处理箱的底部设置有第二过滤网，且第二过滤网与废气处理箱之间设置有密封圈，并且第二过滤网与废气处理箱为卡合连接的拆卸安装结构，同时废气处理箱的下方固定安装有导水管。
优选的，所述抵块设置有四个，且第一过滤网通过抵块与收集池为可拆卸连接。
与现有技术相比，本发明的有益效果是：该新型旋转式污泥干化焚烧回收利用处理装置，能够储存污泥，且采用天然气作为燃烧介质进行旋转焚烧，箱内焚烧温度达到600°-800°以上将污泥烧成粉末通过增压排出废渣，并且采用皮带输送机收集废渣至制砖机回收制砖利用，箱内焚烧废气采用吸气泵吸入废水气处理设备收集处理，处理后通过水沉淀池沉淀后将沉粉和废水再次制砖回收利用;
(1)设置有对称分布的两个燃气管道，方便对旋转筒内部的污泥进行充分燃烧，提高污泥的燃烧效果;
(2)设置有倾斜状的输送带，输送带的最右端与回收搅拌箱的最左端在同一竖直线上，能够方便将输送带上的残渣充分的排到回收搅拌箱中，提高该装置的使用效果;
(3)设置有第一过滤网和第二过滤网，第二过滤网与废气处理箱为密封连接的拆卸安装结构，方便将废气处理箱内部脏垢沉淀在第二过滤网上，方便脏垢的排出，同时，第一过滤网通过抵块与收集池构成拆卸安装结构，并配合第二过滤网的使用提高废水的过滤效果。（发明人何绪茂）
