申请日20200403
公开(公告)日20200616
IPC分类号C02F1/48; C02F1/78; C02F101/30
摘要
本发明涉及一种基于强电场作用下的高难有机废水的处理装置，包括装置本体，所述装置本体内部由下而上设置有蓄水区、通风区、电离区和喷水区，所述电离区内设置有蜂窝式阳极板和与所述蜂窝式阳极板配合的阴极刺针，所述喷水区内设置有喷淋装置，所述喷淋装置通过动力装置与所述蓄水区连通;所述装置本体上设置有与所述蓄水区连通的废水进口、与所述通风区连通的入风口以及与所述喷水区连通的引风管道，所述引风管道上安装有引风机。本发明提供的基于强电场作用下的高难有机废水的处理装置处理高难度废水的效率高。
权利要求书

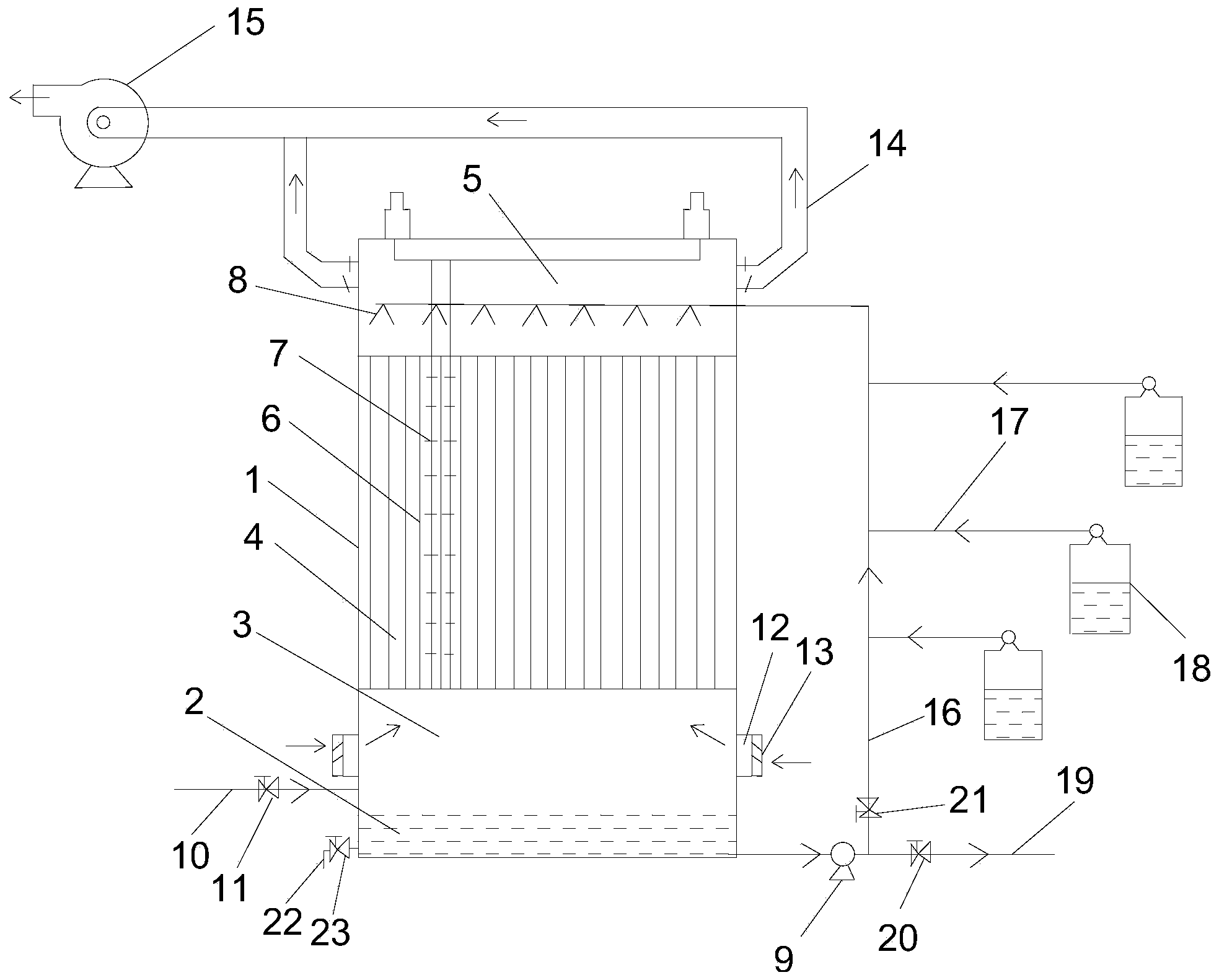

1.一种基于强电场作用下的高难有机废水的处理装置，包括装置本体(1)，其特征在于，所述装置本体内部由下而上设置有蓄水区(2)、通风区(3)、电离区(4)和喷水区(5)，所述电离区内设置有蜂窝式阳极板(6)和与所述蜂窝式阳极板配合的阴极刺针(7)，所述喷水区内设置有喷淋装置，所述喷淋装置通过动力装置与所述蓄水区连通，
所述装置本体上设置有与所述蓄水区连通的废水进口、与所述通风区连通的入风口(12)以及与所述喷水区连通的引风管道(14)，所述引风管道上安装有引风机(15)。
2.根据权利要求1所述的一种基于强电场作用下的高难有机废水的处理装置，其特征在于，所述装置本体上设置有连接管(16)，所述连接管一端与所述蓄水区连通，另一端与所述喷淋装置连通，所述连接管上设置有循环泵(9);
所述连接管上设置有加药口;
所述连接管上设置有排水口。
3.根据权利要求2所述的一种基于强电场作用下的高难有机废水的处理装置，其特征在于，所述加药口上连接有第一旁通管(17)，所述第一旁通管上设置有加药系统(18);
所述排水口上设置有第二旁通管(19)和用于控制所述第二旁通管与连接管通断的第二旁通管控制阀(20);
所述排水口和所述加药系统之间设置有与所述第二旁通管控制阀(20)配合的排水控制阀(21)，所述排水口位于所述循环泵和所述排水控制阀之间。
4.根据权利要求3所述的一种基于强电场作用下的高难有机废水的处理装置，其特征在于，所述第一旁通管和加药系统为多个，多个加药系统中，至少包括双氧水加药系统、硫酸亚铁加药系统和酸加药系统。
5.根据权利要求4所述的一种基于强电场作用下的高难有机废水的处理装置，其特征在于，所述酸加药系统用PH调节系统替代。
6.根据权利要求1所述的一种基于强电场作用下的高难有机废水的处理装置，其特征在于，所述装置本体的底部设置有与所述蓄水区连通的排污口，所述排污口上安装有排污管(22)，所述排污管上设置有排污阀门(23)。
7.根据权利要求1所述的一种基于强电场作用下的高难有机废水的处理装置，其特征在于，所述喷淋装置优选为喷头(8)，所述喷头位置低于所述引风管道的进风口。
8.根据权利要求1所述的一种基于强电场作用下的高难有机废水的处理装置，其特征在于，所述引风管道包括主引风管道(14-1)、位于所述装置本体一侧的第一旁通引风管道(14-2)和位于所述装置本体另一侧的第二旁通引风管道(14-3)，所述第一旁引风通管道和所述第二旁通引风管道相对于所述装置本体对称设置;
所述主引风管道水平设置，位于所述装置本体的上方;
所述第二引风管道与所述主引风管道未设置引风机的一端连接;
所述第一引风管道的形状为L形，且在所述折弯处设置有倾斜部(14-4)，所述倾斜部顶端至所述装置本体的距离大于低端至所述装置本体的距离;
所述第一旁通引风管道和所述第二旁通引风管道内设置有挡水装置。
9.根据权利要求8所述的一种基于强电场作用下的高难有机废水的处理装置，其特征在于，所述挡水装置为挡水板(14-5)。
10.一种基于强电场作用下的高难有机废水的处理方法，其特征在于，使用权利要求1-9任一项所述的基于强电场作用下的高难有机废水的处理装置，包括以下步骤：
步骤1，将废水转移到装置本体内的蓄水区内;
步骤2，通过动力装置将蓄水区内的水提升至喷淋装置，通过喷淋装置向下喷废水，使得废水经过电离区形成水雾、水滴或水膜;
步骤3，给蜂窝式阳极板和阴极刺针通电，使电离区内空气与水电离产生臭氧和羟基自由基，对水中有机物进行降解，同时开启引风机，使外部空气通过电离区为电力空气提供原料，当蓄水区内的废水达标后即完成对废水的处理过程。
说明书
一种基于强电场作用下的高难有机废水的处理方法和装置
技术领域
本发明涉及废水处理技术领域，尤其是一种基于强电场作用下的高难有机废水的处理方法和装置。
背景技术
随着人工业的飞速发展，废水的种类也变的更多样化，其中，高难废水因其具有有机物浓度高、成分复杂的特点，给废水处理带来很大麻烦，为此，人们一直研究高难废水的处理技术，现有的技术中，电芬顿技术处理高难度废水已得到广泛应用，其主要应用电解的原理产生H2O2和Fe2+，两者产生后立即作用生成具有高度活性的羟基自由基(·OH)，使有机物得到降解，该方法处理高难度废水的效果能符合工业废水排放的标准，但是效率有待提高。
发明内容
本发明的目的在于提供一种基于基于强电场作用下的高难有机废水的处理方法和装置，以解决上述的至少一个技术问题。
本申请的一个技术方案为：一种基于强电场作用下的高难有机废水的处理装置，包括装置本体，所述装置本体内部由下而上设置有蓄水区、通风区、电离区和喷水区，所述电离区内设置有蜂窝式阳极板和与所述蜂窝式阳极板配合的阴极刺针，所述喷水区内设置有喷淋装置，所述喷淋装置通过动力装置与所述蓄水区连通;所述装置本体上设置有与所述蓄水区连通的废水进口、与所述通风区连通的入风口以及与所述喷水区连通的引风管道，所述引风管道上安装有引风机。
优选的，所述装置本体上设置有连接管，所述连接管一端与所述蓄水区连通，另一端与所述喷淋装置连通，所述连接管上设置有循环泵;所述连接管上设置有加药口;所述连接管上设置有排水口。
优选的，所述加药口上连接有第一旁通管，所述第一旁通管上设置有加药系统;所述排水口上设置有第二旁通管和用于控制所述第二旁通管与连接管通断的第二旁通管控制阀;所述排水口和所述加药系统之间设置有与所述第二旁通管控制阀配合的排水控制阀，所述排水口位于所述循环泵和所述排水控制阀之间。
优选的，所述第一旁通管和加药系统为多个，多个加药系统中，至少包括双氧水加药系统、硫酸亚铁加药系统和酸加药系统。
优选的，所述酸加药系统用PH调节系统替代。
优选的，所述装置本体的底部设置有与所述蓄水区连通的排污口，所述排污口上安装有排污管，所述排污管上设置有排污阀门。
优选的，所述喷淋装置优选为喷头，所述喷头位置低于所述引风管道的进风口。
优选的，所述引风管道包括主引风管道、位于所述装置本体一侧的第一旁通引风管道和位于所述装置本体另一侧的第二旁通引风管道，所述第一旁引风通管道和所述第二旁通引风管道相对于所述装置本体对称设置;所述主引风管道水平设置，位于所述装置本体的上方;所述第二引风管道与所述主引风管道未设置引风机的一端连接;所述第一引风管道的形状为L形，且在所述折弯处设置有倾斜部，所述倾斜部顶端至所述装置本体的距离大于低端至所述装置本体的距离;所述第一旁通引风管道和所述第二旁通引风管道内设置有挡水装置。
优选的，所述挡水装置为挡水板。
本发明提供的基于强电场作用下的高难有机废水的处理装置使用时，将废水转移到装置本体内的蓄水区内，通过动力装置将蓄水区内的水提升至喷淋装置，通过喷淋装置向下喷废水，使得废水经过电离区形成水雾、水滴或水膜，通过蜂窝式阳极板和阴极刺针通电，使电离区内空气与水电离产生臭氧和羟基自由基，对水中有机物进行降解，通过引风机使外部空气通过电离区为电力空气提供新鲜空气作为电离臭氧的原料。该装置具有以下优点：
处理高难度废水的效率高：电离区内空气能够与电离区形成的水雾、以及阳极板上的水滴或水膜充分接触，通过蜂窝式阳极板和阴极刺针通电，能产生大量臭氧和羟基自由基并快速与水雾、水滴或水膜内的有机物反应使有机物降解，处理高难度废水的效率高。
本申请的一个技术方案为：一种基于强电场作用下的高难有机废水的处理方法，使用上述的基于强电场作用下的高难有机废水的处理装置，包括以下步骤：
步骤1，将废水转移到装置本体内的蓄水区内;
步骤2，通过动力装置将蓄水区内的水提升至喷淋装置，通过喷淋装置向下喷废水，使得废水经过电离区形成水雾、水滴或水膜;
步骤3，给蜂窝式阳极板和阴极刺针通电，使电离区内空气与水电离产生臭氧和羟基自由基，对水中有机物进行降解，同时开启引风机，使外部空气通过电离区为电力空气提供原料，当蓄水区内的废水达标后即完成对废水的处理过程。
本发明提供的基于强电场作用下的高难有机废水的处理方法利用上述的基于强电场作用下的高难有机废水的处理装置，通过高压电离的方式产生臭氧和自由羟基对废水进行降解处理，处理高难度废水的效率高。（发明人饶丽灵）
