申请日20200427
公开(公告)日20200703
IPC分类号E03F3/06; E03F7/02
摘要：
一种污水管道的临时封堵闸门及临时封堵方法，它包括：锥形筒体、前闸门板、连杆和支撑架，所述的连杆通过所述的支撑架设置在所述的锥形筒体内，所述的锥形筒体一端设置有橡胶垫，所述的前闸门板上设置有螺栓孔，所述的连杆一端对应所述的螺栓孔设置有螺纹孔，所述的前闸门板设置在所述的锥形筒体一端，并通过螺栓固定。本发明适用于污水管在污水井下的封堵施工，在封堵运行时通过水压的作用会使闸门的封堵更严密、牢固，安装拆卸过程不损坏原有污水结构，封堵拆卸方法简单易操作，具有较高的封堵效率和封堵效果;本发明整体结构简单，成本低廉，易于安装拆卸，保证了安全封堵，具有良好的运用前景。
权利要求书

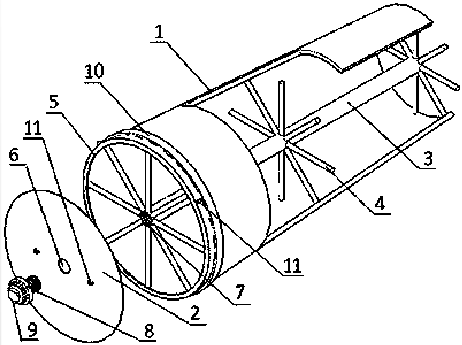

1.一种污水管道的临时封堵闸门，其特征在于：包括锥形筒体、前闸门板、连杆和支撑架，所述的连杆通过所述的支撑架设置在所述的锥形筒体内，所述的锥形筒体一端设置有橡胶垫，所述的前闸门板上设置有螺栓孔，所述的连杆一端对应所述的螺栓孔设置有螺纹孔，所述的前闸门板设置在所述的锥形筒体一端，并通过螺栓固定。
2.根据权利要求1所述的污水管道的临时封堵闸门，其特征在于：所述的支撑架设置在所述的连杆外周向上，所述的支撑架为多组，多组所述的支撑架在所述的连杆上间隔设置。
3.根据权利要求2所述的污水管道的临时封堵闸门，其特征在于：所述的支撑架为米字型支撑架。
4.根据权利要求1或3所述的污水管道的临时封堵闸门，其特征在于：所述的螺栓为高强度螺栓，所述的高强度螺栓上设置有齿轮。
5.根据权利要求4所述的污水管道的临时封堵闸门，其特征在于：所述的锥形筒体一端外周向上设置有橡胶密封圈。
6.根据权利要求5所述的污水管道的临时封堵闸门，其特征在于：所述的锥形筒体一端的左右两侧与所述的前闸门板上的左右两侧均设置有吊环。
7.根据权利要求3或6所述的污水管道的临时封堵闸门，其特征在于：所述的米字型支撑架与所述的连杆的材质均为Q309钢、所述的锥形筒体与所述的前闸门板的材质均为30mm厚的钢板。
8.一种污水管道的临时封堵方法，其特征在于，它包括以下步骤：
步骤一，将封堵闸门运至施工现场进行组装，使前闸门板与锥形筒体前口(大直径端)形成密封，保证锥形筒体前口直径大于污水管口内径;
步骤二，封堵闸门组装完成后，在前闸门板及锥形筒体上分别安装钢丝绳，在锥形筒体尾部安装吊带;
步骤三，使用高压水枪清理检查井井底及污水管管口处於渣;
步骤四，在污水流量最小时段，使用吊装设备通过吊带和钢丝绳将锥形闸门吊放至检查井内，将锥形闸门尾部调至污水管道口内并将吊带抽出;
步骤五，前闸门板在污水流动的压力下迫使锥形闸门自动向污水管口移动，通过牵引钢丝绳调整锥形闸门位置，使锥形筒体上的橡胶密封圈与污水管口卡合;
步骤六，随着污水管内污水量增多，水压逐渐增大，锥形闸门与污水管口通过水压完全密封;
步骤七，将钢丝绳从吊装设备上取下，固定在检查井内，即完成封堵。
9.根据权利要求8所述的一种污水管道的临时封堵方法，其特征在于，还包括拆卸方法，所述的拆卸方法包括以下步骤：
步骤一，在封堵闸门对面的检查井上方设置卷扬机;
步骤二，在污水留量最小时段，拆除前闸门板，使用吊装设备通过钢丝绳将前闸门板吊出检查井，污水通过锥形筒体顺畅流通;
步骤三，在污水压力减小后，使用卷扬机通过钢丝绳将锥形筒体从污水管口拔出，再使用吊装设备通过钢丝绳吊出锥形筒体，即完成拆卸。
说明书
一种污水管道的临时封堵闸门及临时封堵方法
技术领域
本发明属于建筑施工领域，特别是一种污水管道的临时封堵闸门及临时封堵方法。
背景技术
目前，我国市政工程行业发展至今，建设能力已有显著增长。城市功能大幅增强，市政管线是城市建设的基础，做好市政管线改迁是城市基建的第一步。
传统的污水管网改迁在工程施工过程中一般通过：①新建污水管，废除原有污水管;②将有冲突部位污水管永久改线，确保顺利施工;③将污水管临时改道，待工程完工后再恢复原污水管的方式确保顺利施工。
在污水管改迁施工过程中需要对污水管进行封堵，现有封堵手段多为气囊封堵。气囊封堵有很大的局限性：气囊一般用于小管径污水管封堵(φ≤1000mm);气囊封堵时间不宜过长，且必须进行实时监测气压;气囊封堵在施工过程中安全隐患比较大，在遇见尖锐物或猛烈冲击时会产生爆炸;而且定制气囊费用昂贵。因此，如何制作一种能够解决现有技术问题的污水管道的临时封堵闸门及临时封堵方法就成为有待解决的技术问题。
发明内容
本发明正是基于上述技术问题，提出了一种污水管道的临时封堵闸门及临时封堵方法，与现有技术相比，本发明在大直径污水管改迁封堵施工过程中操作简便，使用安全，效率高，封堵效果好。
有鉴于此，本发明提出了一种污水管道的临时封堵闸门，它包括：锥形筒体、前闸门板、连杆和支撑架，所述的连杆通过所述的支撑架设置在所述的锥形筒体内，所述的锥形筒体一端设置有橡胶垫，所述的前闸门板上设置有螺栓孔，所述的连杆一端对应所述的螺栓孔设置有螺纹孔，所述的前闸门板设置在所述的锥形筒体一端，并通过螺栓固定。
在上述技术方案中，优选的，所述的支撑架设置在所述的连杆外周向上，所述的支撑架为多组，多组所述的支撑架在所述的连杆上间隔设置。
在上述技术方案中，优选的，所述的支撑架为米字型支撑架。
在上述技术方案中，优选的，所述的螺栓为高强度螺栓，所述的高强度螺栓上设置有齿轮。
在上述技术方案中，优选的，所述的锥形筒体一端外周向上设置有橡胶密封圈。
在该技术方案中，优选的，在上述技术方案中，优选的，所述的锥形筒体一端的左右两侧与所述的前闸门板上的左右两侧均设置有吊环。
在上述技术方案中，优选的，所述的米字型支撑架与所述的连杆的材质均为Q309钢、所述的锥形筒体与所述的前闸门板的材质均为30mm厚的钢板。
一种污水管道的临时封堵方法，它包括以下步骤：步骤一，将封堵闸门运至施工现场进行组装，使前闸门板与锥形筒体前口(大直径端)形成密封，保证锥形筒体前口直径大于污水管口内径;步骤二，封堵闸门组装完成后，在前闸门板及锥形筒体上分别安装钢丝绳，在锥形筒体尾部安装吊带;步骤三，使用高压水枪清理检查井井底及污水管管口处於渣;步骤四，在污水流量最小时段，使用吊装设备通过吊带和钢丝绳将锥形闸门吊放至检查井内，将锥形闸门尾部调至污水管道口内并将吊带抽出;步骤五，前闸门板在污水流动的压力下迫使锥形闸门自动向污水管口移动，通过牵引钢丝绳调整锥形闸门位置，使锥形筒体上的橡胶密封圈与污水管口卡合;步骤六，随着污水管内污水量增多，水压逐渐增大，锥形闸门与污水管口通过水压完全密封;步骤七，将钢丝绳从吊装设备上取下，固定在检查井内，即完成封堵。
在上述技术方案中，优选的，还包括拆卸方法，所述的拆卸方法包括以下步骤：步骤一，在封堵闸门对面的检查井上方设置卷扬机;步骤二，在污水留量最小时段，拆除前闸门板，使用吊装设备通过钢丝绳将前闸门板吊出检查井，污水通过锥形筒体顺畅流通;步骤三，在污水压力减小后，使用卷扬机通过钢丝绳将锥形筒体从污水管口拔出，再使用吊装设备通过钢丝绳吊出锥形筒体，即完成拆卸。
本发明提出了一种污水管道的临时封堵闸门及临时封堵方法，与现有技术相比，本发明可用于大直径污水管在污水井下的临时封堵施工，在封堵运行时通过水压的作用会使闸门的封堵更严密、牢固，安装拆卸过程不损坏原有污水结构，封堵拆卸方法简单易操作，具有较高的封堵效率和封堵效果;本发明整体结构简单，成本低廉，易于安装拆卸，保证了安全封堵，具有良好的运用前景。（发明人：易磊;赵党旗;高满库;许庆忠;贾俊涛;侯超波）
