申请日20200324
公开(公告)日20200515
IPC分类号C02F9/14
摘要
本实用新型公开了基于环境治理的溴废水净化再利用系统，包括油水分离装置、净化装置和储存装置，净化装置通过第一通道安装在油水分离装置的一侧，储存装置通过第二通道安装在净化装置的一侧，出渣盖安装在第一滤层的两端，可及时清理内部滤渣，保证工作质量，为工人们的工作带来便捷，第一滤层的一端与顶板相互连接，第二滤层安装在第一滤层的下端，分离装置安装在第二滤层的下端，采用多重过滤，使废水中的固液彻底分离，提高废水质量，沉淀池安装在好氧池的一侧，搅拌叶安装在中心柱的两侧，可加快水中离子之间相互反应，再通过静置池对沉淀物进行静置，且静置池的上端设置有絮凝剂投料口，可较好的絮凝积淀，提高了沉淀效率。
权利要求书

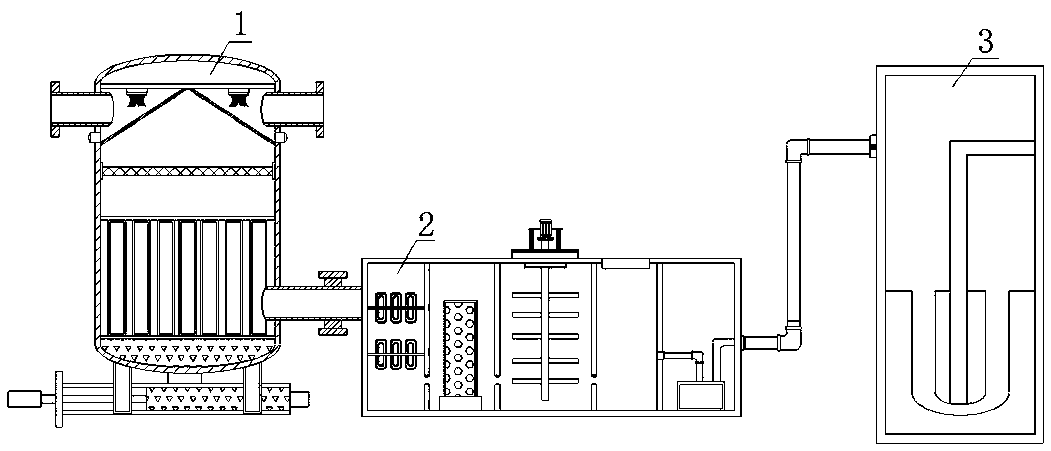

1.基于环境治理的溴废水净化再利用系统，包括油水分离装置(1)、净化装置(2)和储存装置(3)，净化装置(2)通过第一通道(1A)安装在油水分离装置(1)的一侧，储存装置(3)通过第二通道(2A)安装在净化装置(2)的一侧，其特征在于：所述油水分离装置(1)包括底座(11)、器体(12)、顶板(13)、毛刷(14)、第一滤层(15)、进水口(16)、出渣盖(17)、第二滤层(18)和分离装置(19)，底座(11)安装在油水分离装置(1)的下部，器体(12)安装在底座(11)的上侧，顶板(13)安装在器体(12)的上端，毛刷(14)安装在顶板(13)的下侧，第一滤层(15)的一端与顶板(13)相互连接，第一滤层(15)的另一端与器体(12)的内腔两侧互相连接，进水口(16)安装在器体(12)的上端两侧，出渣盖(17)安装在第一滤层(15)的两端，第二滤层(18)安装在第一滤层(15)的下端，分离装置(19)安装在第二滤层(18)的下端;
所述净化装置(2)包括厌氧池(21)、好氧池(22)、沉淀池(23)、静置池(24)和设备间(25)，厌氧池(21)安装在净化装置(2)的一侧，好氧池(22)安装在厌氧池(21)的一侧，沉淀池(23)安装在好氧池(22)的一侧，静置池(24)安装在沉淀池(23)的一侧，设备间(25)安装在静置池(24)的一侧;
所述储存装置(3)包括箱体(31)、隔层(32)、U型槽(33)和输水管道(34)，箱体(31)安装在储存装置(3)的外侧，隔层(32)安装在箱体(31)的内腔下侧，U型槽(33)安装在隔层(32)的上侧，输水管道(34)安装在U型槽(33)的上侧。
2.根据权利要求1所述的基于环境治理的溴废水净化再利用系统，其特征在于：所述第二滤层(18)包括壳体(181)、滤网(182)和拆卸箱(183)，壳体(181)安装在第二滤层(18)的外侧，滤网(182)安装在壳体(181)的内腔，拆卸箱(183)安装在壳体(181)的一侧。
3.根据权利要求1所述的基于环境治理的溴废水净化再利用系统，其特征在于：所述第二滤层(18)的为一种防腐材料制成的构件。
4.根据权利要求1所述的基于环境治理的溴废水净化再利用系统，其特征在于：所述分离装置(19)包括缓冲板(191)、滤芯(192)、滤渣堆积室(193)、出渣口(194)、收渣器(195)、调节装置(196)和推进杆(197)，缓冲板(191)安装在分离装置(19)的上端，滤芯(192)安装在缓冲板(191)的下侧，滤渣堆积室(193)安装在滤芯(192)的下侧，出渣口(194)安装在滤渣堆积室(193)的下侧，收渣器(195)安装在出渣口(194)的下端，调节装置(196)安装在收渣器(195)的一侧，推进杆(197)安装在收渣器(195)的另一侧。
5.根据权利要求1所述的基于环境治理的溴废水净化再利用系统，其特征在于：所述沉淀池(23)包括电机(231)、横板(232)、撑杆(233)、减震弹簧(234)、固定轴(235)、中心柱(236)和搅拌叶(237)，电机(231)安装在沉淀池(23)的上端，横板(232)安装在电机(231)的两侧，撑杆(233)安装在横板(232)的下侧，减震弹簧(234)安装在撑杆(233)的内腔，固定轴(235)安装在撑杆(233)的下侧，中心柱(236)安装在固定轴(235)的内腔中部，搅拌叶(237)安装在中心柱(236)的两侧。
6.根据权利要求1所述的基于环境治理的溴废水净化再利用系统，其特征在于：所述设备间(25)包括出管(251)、消毒池(252)和输送管(253)，消毒池(252)安装在设备间(25)的内腔下侧，出管(251)安装在消毒池(252)的上端一侧，输送管(253)安装在消毒池(252)的上端另一侧。
7.根据权利要求1所述的基于环境治理的溴废水净化再利用系统，其特征在于：所述静置池(24)的上端设置有絮凝剂投料口(241)。
说明书
基于环境治理的溴废水净化再利用系统
技术领域
本实用新型涉及废水循环利用设备技术领域，具体为基于环境治理的溴废水净化再利用系统。
背景技术
水污染是我国面临的主要环境问题之一，随着国内工业的快速发展，工业废水的排放量日益增加，对水体的污染也日趋严重。
现如今废水净化再利用系统中存在着滤渣在机器中堆积，不能及时清理，且溴离子沉淀速率低的问题。
针对上述，为解决废水净化再利用系统中存在着滤渣在机器中堆积，不能及时清理，且溴离子沉淀速率低的问题，为此，提出基于环境治理的溴废水净化再利用系统。
发明内容
本实用新型的目的在于提供基于环境治理的溴废水净化再利用系统，解决了背景技术中废水净化再利用系统中存在着滤渣在机器中堆积，不能及时清理，且溴离子沉淀速率低的问题。
为实现上述目的，本实用新型提供如下技术方案：基于环境治理的溴废水净化再利用系统，包括油水分离装置、净化装置和储存装置，净化装置通过第一通道安装在油水分离装置的一侧，储存装置通过第二通道安装在净化装置的一侧，所述油水分离装置包括底座、器体、顶板、毛刷、第一滤层、进水口、出渣盖、第二滤层和分离装置，底座安装在油水分离装置的下部，器体安装在底座的上侧，顶板安装在器体的上端，毛刷安装在顶板的下侧，第一滤层的一端与顶板相互连接，第一滤层的另一端与器体的内腔两侧互相连接，进水口安装在器体的上端两侧，出渣盖安装在第一滤层的两端，第二滤层安装在第一滤层的下端，分离装置安装在第二滤层的下端;
所述净化装置包括厌氧池、好氧池、沉淀池、静置池和设备间，厌氧池安装在净化装置的一侧，好氧池安装在厌氧池的一侧，沉淀池安装在好氧池的一侧，静置池安装在沉淀池的一侧，设备间安装在静置池的一侧;
所述储存装置包括箱体、隔层、U型槽和输水管道，箱体安装在储存装置的外侧，隔层安装在箱体的内腔下侧，U型槽安装在隔层的上侧，输水管道安装在U型槽的上侧。
进一步地，所述第二滤层包括壳体、滤网和拆卸箱，壳体安装在第二滤层的外侧，滤网安装在壳体的内腔，拆卸箱安装在壳体的一侧。
进一步地，所述第二滤层的材质为防腐材料。
进一步地，所述分离装置包括缓冲板、滤芯、滤渣堆积室、出渣口、收渣器、调节装置和推进杆，缓冲板安装在分离装置的上端，滤芯安装在缓冲板的下侧，滤渣堆积室安装在滤芯的下侧，出渣口安装在滤渣堆积室的下侧，收渣器安装在出渣口的下端，调节装置安装在收渣器的一侧，推进杆安装在收渣器的另一侧。
进一步地，所述沉淀池包括电机、横板、撑杆、减震弹簧、固定轴、中心柱和搅拌叶，电机安装在沉淀池的上端，横板安装在电机的两侧，撑杆安装在横板的下侧，减震弹簧安装在撑杆的内腔，固定轴安装在撑杆的下侧，中心柱安装在固定轴的内腔中部，搅拌叶安装在中心柱的两侧。
进一步地，所述设备间包括出管、消毒池和输送管，消毒池安装在设备间的内腔下侧，出管安装在消毒池的上端一侧，输送管安装在消毒池的上端另一侧。
进一步地，所述静置池的上端设置有絮凝剂投料口。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型提出的基于环境治理的溴废水净化再利用系统，毛刷安装在顶板的下侧，出渣盖安装在第一滤层的两端，当第一滤层的上侧被滤渣堆积时，可以通过毛刷进行清扫，滤渣被扫到第一滤层的下端，可通过打开出渣盖把滤渣倒出，及时清理，保证工作质量，为工人们的工作带来便捷。
2、本实用新型提出的基于环境治理的溴废水净化再利用系统，第一滤层的一端与顶板相互连接，第二滤层安装在第一滤层的下端，分离装置安装在第二滤层的下端，采用多重过滤，使废水中的固液彻底分离，提高废水质量。
3、本实用新型提出的基于环境治理的溴废水净化再利用系统，沉淀池安装在好氧池的一侧，搅拌叶安装在中心柱的两侧，可加快水中离子之间相互反应，再通过静置池对沉淀物进行静置，且静置池的上端设置有絮凝剂投料口，可较好的絮凝积淀，提高了沉淀效率。（发明人毛建拥;潘洪;乔胜超;胡鹏翔;李泉;王丰阳;曹小青;严宏岳）
