申请日20200212
公开(公告)日20200508
IPC分类号F16K3/00; F16K31/60; F16K27/04; F16L55/07
摘要
本发明涉及阀体领域，且公开了一种废水排水用防阻塞闸阀，包括阀体，所述阀体的两端处安装有外接管，所述外接管的外表面活动套有密封结构，所述阀体的前端外表面设置有疏通结构，所述阀体的上端外表面设置有阀芯外壳，所述阀芯外壳的上端外表面贯穿设置有阀杆，所述阀杆的上端安装有转盘，所述转盘的周围外表面设置有协助结构，所述阀芯外壳的上端外表面靠近阀杆的两侧设置有限位结构。该一种废水排水用防阻塞闸阀，具备不易阻塞、连接处密合程度较好、转盘易转动、不易转动过度而使阀芯损坏。
权利要求书

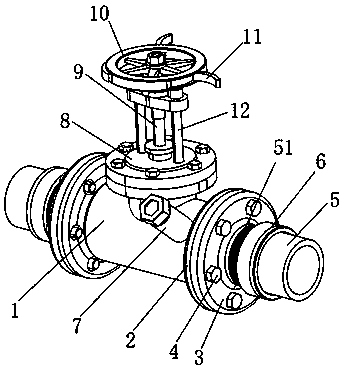

1.一种废水排水用防阻塞闸阀，包括阀体(1)，其特征在于：所述阀体(1)的两端处安装有外接管(5)，所述外接管(5)的外表面活动套有密封结构(6)，所述阀体(1)的前端外表面设置有疏通结构(7)，所述阀体(1)的上端外表面设置有阀芯外壳(8)，所述阀芯外壳(8)的上端外表面贯穿设置有阀杆(9)，所述阀杆(9)的上端安装有转盘(10)，所述转盘(10)的周围外表面设置有协助结构(11)，所述阀芯外壳(8)的上端外表面靠近阀杆(9)的两侧设置有限位结构(12)。
2.根据权利要求1所述的一种废水排水用防阻塞闸阀，其特征在于：所述阀体(1)的两端固定连接有连接法兰盘(2)，所述外接管(5)的一端固定连接有安装法兰盘(3)，所述连接法兰盘(2)与安装法兰盘(3)之间紧密贴合，所述安装法兰盘(3)的外表面靠近边缘处打入有加固螺栓(4)，所述加固螺栓(4)贯穿于安装法兰盘(3)的一侧外表面，且加固螺栓(4)的一端延伸至连接法兰盘(2)的外表面，所述安装法兰盘(3)与连接法兰盘(2)之间通过加固螺栓(4)固定连接，所述加固螺栓(4)的数量为若干组，所述加固螺栓(4)呈环形阵列排布。
3.根据权利要求1所述的一种废水排水用防阻塞闸阀，其特征在于：所述连接法兰盘(2)与安装法兰盘(3)之间夹有密封圈，所述密封圈为橡胶材质，所述密封圈与连接法兰盘(2)以及安装法兰盘(3)之间均为活动连接。
4.根据权利要求1所述的一种废水排水用防阻塞闸阀，其特征在于：所述疏通结构(7)包括贯穿筒(71)、螺纹柱(72)与旋转头(73)，所述贯穿筒(71)贯穿于阀体(1)的前端外表面，且贯穿筒(71)的内侧中空连通于阀体(1)的内侧，所述贯穿筒(71)与阀体(1)之间为固定连接，所述螺纹柱(72)贯穿于阀体(1)的内侧，所述螺纹柱(72)与贯穿筒(71)之间为螺纹连接，所述旋转头(73)与螺纹柱(72)的上端之间为固定连接。
5.根据权利要求1所述的一种废水排水用防阻塞闸阀，其特征在于：所述转盘(10)包括盘体(101)与加强架(102)，所述盘体(101)呈圆环形状，所述盘体(101)与阀杆(9)同轴设置，所述加强架(102)的数量为若干组，所述加强架(102)沿阀杆(9)的外表面呈环形阵列排布，所述加强架(102)的一端与盘体(101)的内壁之间为固定连接，所述盘体(101)与阀杆(9)之间通过加强架(102)之间为固定连接。
6.根据权利要求1所述的一种废水排水用防阻塞闸阀，其特征在于：所述协助结构(11)包括拨动条(111)、藏入槽(112)、连接轴(113)，所述藏入槽(112)开设于转盘(10)的周围外表面，所述拨动条(111)活动卡于藏入槽(112)的内侧，所述连接轴(113)贯穿于拨动条(111)的上下两端外表面，所述连接轴(113)与拨动条(111)之间为固定连接，所述连接轴(113)同时贯穿于转盘(10)的上下两端外表面，所述转盘(10)与拨动条(111)之间通过连接轴(113)活动连接，所述协助结构(11)的数量为三组，所述协助结构(11)呈环形阵列排布。
7.根据权利要求1所述的一种废水排水用防阻塞闸阀，其特征在于：所述限位结构(12)包括螺纹杆(121)、限位板(122)与活动柱(123)，所述螺纹杆(121)贯穿于限位板(122)的上端外表面，且螺纹杆(121)的下端延伸至阀芯外壳(8)的上端外表面，所述螺纹杆(121)与阀芯外壳(8)之间为螺纹连接，所述螺纹杆(121)与限位板(122)之间为螺纹连接，所述活动柱(123)贯穿于限位板(122)的上端外表面靠近螺纹杆(121)的一侧，所述活动柱(123)与限位板(122)之间为活动连接，所述活动柱(123)的下端与阀芯外壳(8)的上端外表面之间为固定连接。
8.根据权利要求7所述的一种废水排水用防阻塞闸阀，其特征在于：所述阀杆(9)贯穿于限位板(122)的上端外表面靠近螺纹杆(121)与活动柱(123)的之间位置，所述阀杆(9)与限位板(122)之间为活动连接，所述阀杆(9)的下端设置有活塞，所述活塞活贯穿于阀芯外壳(8)的外侧，所述阀体(1)的内侧与两端的外接管(5)的内侧相连通，所述活塞卡于阀体(1)的内壁处，所述阀杆(9)与阀芯外壳(8)之间为活动连接。
9.根据权利要求1所述的一种废水排水用防阻塞闸阀，其特征在于：所述密封结构(6)包括螺纹环(61)、橡胶圈(62)、卡入口(63)与卡入凸沿(64)，所述外接管(5)的外表面开设有螺纹面(51)，所述螺纹环(61)与外接管(5)之间通过螺纹面(51)螺纹连接，所述卡入口(63)开设于螺纹环(61)的一侧外表面，所述卡入凸沿(64)从橡胶圈(62)的一侧外表面延伸出，所述卡入凸沿(64)卡于卡入口(63)的内侧，所述螺纹环(61)与橡胶圈(62)之间活动贴合。
说明书
一种废水排水用防阻塞闸阀
技术领域
本发明涉及阀体领域，具体为一种废水排水用防阻塞闸阀。
背景技术
闸阀是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流，闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，如堆焊1Cr13、STL6、不锈钢等;闸板有刚性闸板和弹性闸板，根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀，现有闸阀用在废水排水过程中时，易发生阻塞的现象，其次，连接处密封程度不够，还有，转动阀杆过程中，转盘表面光滑，不易转动，最后，转动阀杆过度易造成阀芯处的损坏，为此，我们提出一种废水排水用防阻塞闸阀，主要应用于船舶等大型运输工具上。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种废水排水用防阻塞闸阀，具备不易阻塞、连接处密合程度较好、转盘易转动、不易转动过度而使阀芯损坏。
(二)技术方案
为实现上述具备不易阻塞、连接处密合程度较好、转盘易转动、不易转动过度而使阀芯损坏的目的，本发明提供如下技术方案：一种废水排水用防阻塞闸阀，包括阀体，所述阀体的两端处安装有外接管，所述外接管的外表面活动套有密封结构，所述阀体的前端外表面设置有疏通结构，所述阀体的上端外表面设置有阀芯外壳，所述阀芯外壳的上端外表面贯穿设置有阀杆，所述阀杆的上端安装有转盘，所述转盘的周围外表面设置有协助结构，所述阀芯外壳的上端外表面靠近阀杆的两侧设置有限位结构。
优选的，所述阀体的两端固定连接有连接法兰盘，所述外接管的一端固定连接有安装法兰盘，所述连接法兰盘与安装法兰盘之间紧密贴合，所述安装法兰盘的外表面靠近边缘处打入有加固螺栓，所述加固螺栓贯穿于安装法兰盘的一侧外表面，且加固螺栓的一端延伸至连接法兰盘的外表面，所述安装法兰盘与连接法兰盘之间通过加固螺栓固定连接，所述加固螺栓的数量为若干组，所述加固螺栓呈环形阵列排布。
优选的，所述连接法兰盘与安装法兰盘之间夹有密封圈，所述密封圈为橡胶材质，所述密封圈与连接法兰盘以及安装法兰盘之间均为活动连接。
优选的，所述疏通结构包括贯穿筒、螺纹柱与旋转头，所述贯穿筒贯穿于阀体的前端外表面，且贯穿筒的内侧中空连通于阀体的内侧，所述贯穿筒与阀体之间为固定连接，所述螺纹柱贯穿于阀体的内侧，所述螺纹柱与贯穿筒之间为螺纹连接，所述旋转头与螺纹柱的上端之间为固定连接。
优选的，所述转盘包括盘体与加强架，所述盘体呈圆环形状，所述盘体与阀杆同轴设置，所述加强架的数量为若干组，所述加强架沿阀杆的外表面呈环形阵列排布，所述加强架的一端与盘体的内壁之间为固定连接，所述盘体与阀杆之间通过加强架之间为固定连接。
优选的，所述协助结构包括拨动条、藏入槽、连接轴，所述藏入槽开设于转盘的周围外表面，所述拨动条活动卡于藏入槽的内侧，所述连接轴贯穿于拨动条的上下两端外表面，所述连接轴与拨动条之间为固定连接，所述连接轴同时贯穿于转盘的上下两端外表面，所述转盘与拨动条之间通过连接轴活动连接，所述协助结构的数量为三组，所述协助结构呈环形阵列排布。
优选的，所述限位结构包括螺纹杆、限位板与活动柱，所述螺纹杆贯穿于限位板的上端外表面，且螺纹杆的下端延伸至阀芯外壳的上端外表面，所述螺纹杆与阀芯外壳之间为螺纹连接，所述螺纹杆与限位板之间为螺纹连接，所述活动柱贯穿于限位板的上端外表面靠近螺纹杆的一侧，所述活动柱与限位板之间为活动连接，所述活动柱的下端与阀芯外壳的上端外表面之间为固定连接。
优选的，所述阀杆贯穿于限位板的上端外表面靠近螺纹杆与活动柱的之间位置，所述阀杆与限位板之间为活动连接，所述阀杆的下端设置有活塞，所述活塞活贯穿于阀芯外壳的外侧，所述阀体的内侧与两端的外接管的内侧相连通，所述活塞卡于阀体的内壁处，所述阀杆与阀芯外壳之间为活动连接。
优选的，所述密封结构包括螺纹环、橡胶圈、卡入口与卡入凸沿，所述外接管的外表面开设有螺纹面，所述螺纹环与外接管之间通过螺纹面螺纹连接，所述卡入口开设于螺纹环的一侧外表面，所述卡入凸沿从橡胶圈的一侧外表面延伸出，所述卡入凸沿卡于卡入口的内侧，所述螺纹环与橡胶圈之间活动贴合。
(三)有益效果
与现有技术相比，本发明提供了一种废水排水用防阻塞闸阀，具备以下有益效果：
1、该一种废水排水用防阻塞闸阀，通过设置有疏通结构，若阀体发生阻塞时，通过转动旋转头，将螺纹柱从贯穿筒的内侧旋出，通过向贯穿筒的内侧通入高压空气，在气体的冲击下使得阀体内侧阻塞的污物冲开，进而可以协助阀体内侧的疏通，有利于阀体的正常工作。
2、该一种废水排水用防阻塞闸阀，通过设置有密封结构，通过转动螺纹环，配合螺纹面的作用，使得螺纹环沿外接管的表面移动，直至使得橡胶圈抵住连接管道的端口处，即可使得外接管连接处的密合，卡入凸沿与卡入口的配合，便于橡胶圈的取下进行更换，可以确保外连接管道时连接处的密合程度，较为全面。
3、该一种废水排水用防阻塞闸阀，通过设置有协助结构与转盘，通过拨开拨动条，使得拨动条沿连接轴转动，拨动条从藏入槽的内侧转出，之后在转动转盘的过程中，手指部与拨动条相接触，以确保使用者在转动转盘不会因表面过于光滑而打滑、难以转动，有利于使用者转动转盘，使用更加便利。
4、该一种废水排水用防阻塞闸阀，通过设置有限位结构、通过转动螺纹杆，使得限位板沿螺纹杆的表面上下移动，同时限位板会在活动柱的表面上下滑动，即可调整限位板的所在高度，转盘转动带动阀杆下移时，遇到限位板的阻碍作用时将会无法再向下转动，从而避免了转盘以及阀杆过度下移而造成阀芯损坏的现象，有利于确保阀体的正常使用。（发明人段家贵;吴庆林;王健;吴加成;崔立军;王立星;许克庆）
