申请日 20200915
公开（公告）日 20201208
IPC分类号 C02F1/00; B01D35/02; B01D29/35; B01D29/96; E03C1/266; E03C1/264
摘要
本发明涉及厨房污水处理技术领域，具体涉及一种用于厨房的生活污水处理设备，包括过滤模块，所述过滤模块包括圆管，所述圆管的两端环形外侧壁固定套接有限位环，所述圆管的环形外侧壁中间位置固连有固定套，所述固定套的内壁固连有电机，所述电机的输出端贯穿圆管的一侧壁并延伸至圆管的内部。本发明中，通滤网的设置将可能堵塞管道的固体厨余垃圾拦截，通过粉碎机构的设置将拦截下来的固体厨余垃圾搅碎，使其能够通滤网，避免在使用一段时间后需要手动清理滤网内的垃圾，从而引起不适，同时避免堵塞，弧型密封套管的设置，避免被搅碎的厨余垃圾影响锥齿轮一与锥齿轮二之间的传动。
权利要求书

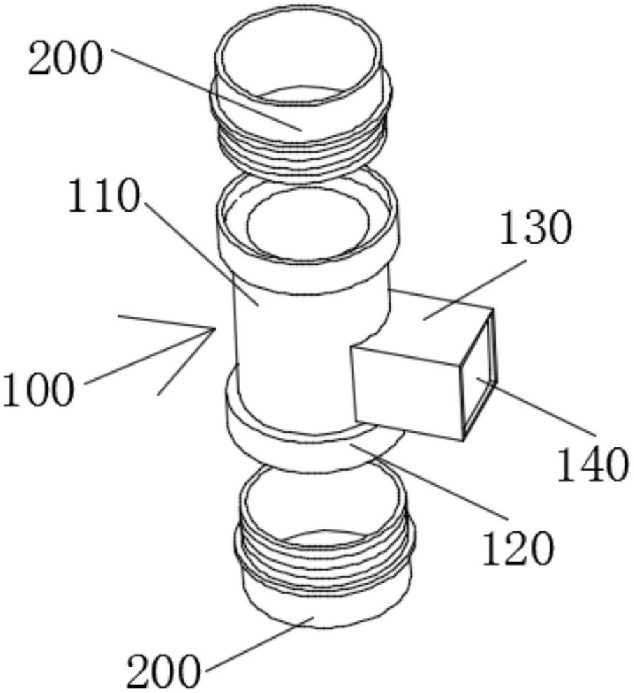

1.一种用于厨房的生活污水处理设备，其特征在于，包括过滤模块(100)，所述过滤模块(100)包括圆管(110)，所述圆管(110)的两端环形外侧壁固定套接有限位环(111)，所述圆管(110)的环形外侧壁中间位置固连有固定套(130)，所述固定套(130)的内壁固连有电机(140)，所述电机(140)的输出端贯穿圆管(110)的一侧壁并延伸至圆管(110)的内部，且电机(140)的输出端固定套接有锥齿轮一(141)，所述圆管(110)的两端均活动套接有连接环(120)，且连接环(120)的环形内侧壁与限位环(111)滑动套接，所述连接环(120)的环形内侧壁开设有螺纹，所述圆管(110)的顶端活动套接有滤网(150)，所述滤网(150)的顶端固连有固定环(151)，所述固定环(151)与位于上方的限位环(111)贴合，所述圆管(110)的两端均配套设置有连接套管(200)，且连接套管(200)的一端环形外侧壁开设有螺纹，所述滤网(150)的底端固连有用于切碎杂物的粉碎机构(170)。
2.根据权利要求1所述的一种用于厨房的生活污水处理设备,其特征在于，所述粉碎机构(170)包括转轴(171)，所述转轴(171)的底端固连有锥齿轮二(172)，且锥齿轮二(172)与锥齿轮一(141)啮合，所述转轴(171)的顶端贯穿滤网(150)的底部并滤网(150)底部外侧，所述转轴(171)的顶端开设有两个限位槽(173)，所述转轴(171)的顶端滑动套接有旋转刀片(174)。
3.根据权利要求2所述的一种用于厨房的生活污水处理设备,其特征在于，所述旋转刀片(174)的内壁对应限位槽(173)的位置处固连有卡块(175)，所述卡块(175)与限位槽(173)滑动连接，所述转轴(171)的顶端环形外侧壁开设有螺纹，且转轴(171)的顶端旋合连接有螺母(176)。
4.根据权利要求2所述的一种用于厨房的生活污水处理设备,其特征在于，所述锥齿轮一(141)与锥齿轮二(172)的外侧设置有弧型密封套管(160)，所述弧型密封套管(160)的一端与电机(140)的输出端滑动连接，且弧型密封套管(160)的另一端与转轴(171)滑动连接。
5.根据权利要求3所述的一种用于厨房的生活污水处理设备,其特征在于，所述旋转刀片(174)的顶面两端均固连有辅助刀片(177)。
6.根据权利要求1所述的一种用于厨房的生活污水处理设备,其特征在于，所述连接套管(200)一端的外径与连接环(120)的内径相等。
说明书
一种用于厨房的生活污水处理设备
技术领域
本发明涉及厨房污水处理技术领域，具体涉及一种用于厨房的生活污水处理设备。
背景技术
在生活中人们常在厨房的水池进行清洗工作，如洗碗洗菜等，这些被清洗下来的杂物一般是不能直接冲进排水管内，为了防止排水管堵塞通常会在水池底部安装一个网兜，对较大的固体厨余垃圾进行拦截过滤。
现有的网兜在清洗过滤处厨余垃圾后，需要手动将网兜取出，再将网兜内的垃圾清理干净，过程中人手与网兜和垃圾密切接触，容易使人产生不适，需要频繁对网兜进行清理，比较麻烦，而且网兜内在积累了一定量的垃圾后滤水的速度大大下降，容易堵塞。
发明内容
为了克服上述的技术问题，本发明的目的在于提供一种用于厨房的生活污水处理设备，通滤网的设置将可能堵塞管道的固体厨余垃圾拦截，通过粉碎机构的设置将拦截下来的固体厨余垃圾搅碎，使其能够通滤网，避免在使用一段时间后需要手动清理滤网内的垃圾，从而引起不适，同时避免堵塞，弧型密封套管的设置，避免被搅碎的厨余垃圾影响锥齿轮一与锥齿轮二之间的传动，通过连接环的设置便于对过滤模块进行拆卸，通过限位槽和螺母的设置，便于对旋转刀片和滤网的拆卸和更换。
本发明的目的可以通过以下技术方案实现：
一种用于厨房的生活污水处理设备，包括过滤模块，所述过滤模块包括圆管，所述圆管的两端环形外侧壁固定套接有限位环，所述圆管的环形外侧壁中间位置固连有固定套，所述固定套的内壁固连有电机，所述电机的输出端贯穿圆管的一侧壁并延伸至圆管的内部，且电机的输出端固定套接有锥齿轮一，所述圆管的两端均活动套接有连接环，且连接环的环形内侧壁与限位环滑动套接，所述连接环的环形内侧壁开设有螺纹，所述圆管的顶端活动套接有滤网，所述滤网的顶端固连有固定环，所述固定环与位于上方的限位环贴合，所述圆管的两端均配套设置有连接套管，且连接套管的一端环形外侧壁开设有螺纹，所述滤网的底端固连有用于切碎杂物的粉碎机构，将流入的厨余垃圾搅碎从而滤过滤网，避免堵塞。
进一步在于：所述粉碎机构包括转轴，所述转轴的底端固连有锥齿轮二，且锥齿轮二与锥齿轮一啮合，所述转轴的顶端贯穿滤网的底部并滤网底部外侧，所述转轴的顶端开设有两个限位槽，所述转轴的顶端滑动套接有旋转刀片，便于转轴带动旋转刀片转动。
进一步在于：所述旋转刀片的内壁对应限位槽的位置处固连有卡块，所述卡块与限位槽滑动连接，所述转轴的顶端环形外侧壁开设有螺纹，且转轴的顶端旋合连接有螺母，方便对旋转刀片的拆卸和更换。
进一步在于：所述锥齿轮一与锥齿轮二的外侧设置有弧型密封套管，所述弧型密封套管的一端与电机的输出端滑动连接，且弧型密封套管的另一端与转轴滑动连接，避免被搅碎的厨余垃圾进入锥齿轮一和锥齿轮二之间，影响锥齿轮一与锥齿轮二之间的传动。
进一步在于：所述旋转刀片的顶面两端均固连有辅助刀片，使对厨余垃圾搅碎的更加彻底。
进一步在于：所述连接套管一端的外径与连接环的内径相等，便于连接套管与连接环旋合连接。
本发明的有益效果：
1、通滤网的设置将可能堵塞管道的固体厨余垃圾拦截，通过粉碎机构的设置将拦截下来的固体厨余垃圾搅碎，使其能够通滤网，避免在使用一段时间后需要手动清理滤网内的垃圾，从而引起不适，弧型密封套管的设置，避免被搅碎的厨余垃圾进入锥齿轮一和锥齿轮二之间，影响锥齿轮一与锥齿轮二之间的传动，通过连接环的设置便于对过滤模块进行拆卸，通过限位槽和螺母的设置，便于对旋转刀片和滤网的拆卸和更换。（发明人 王玉昌）
